Mintion Beagle相机外观结构设计

做3D打印远程监控方案的从业者应该都清楚，打印过程的可视化监测一直是桌面级FDM设备的痛点，多数原厂配套的监控摄像头要么安装位置受限，要么视角无法完整覆盖打印平台，要么需要额外搭配通用支架做改装，不仅走线杂乱，还容易在打印过程中被运动机构剐蹭。这次做的这款相机结构，核心就是围绕桌面级3D打印机的监控需求做适配，从结构根源上解决通用摄像头适配性差的问题。

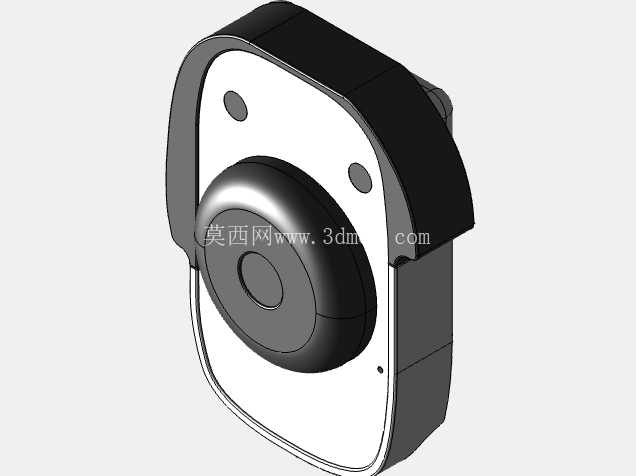

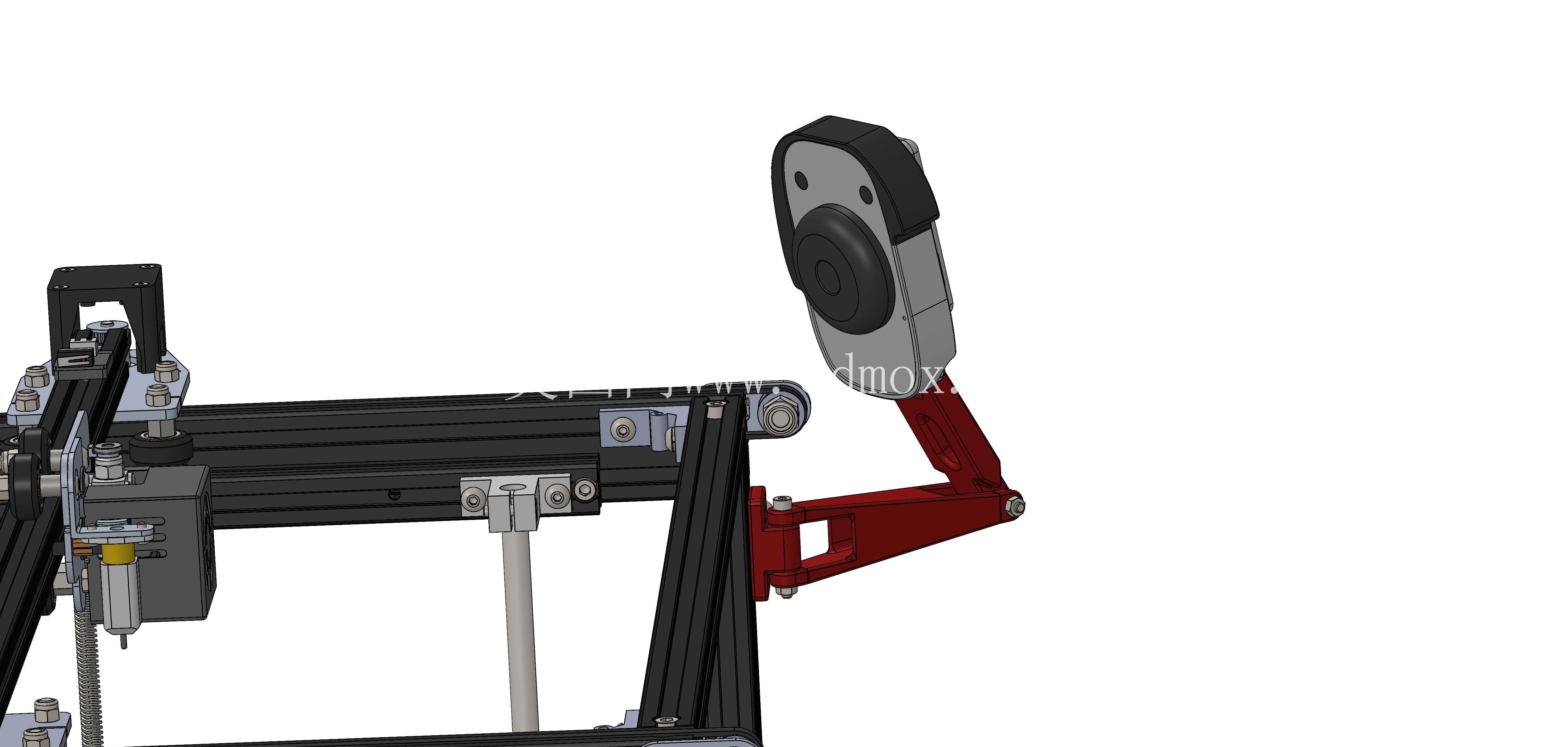

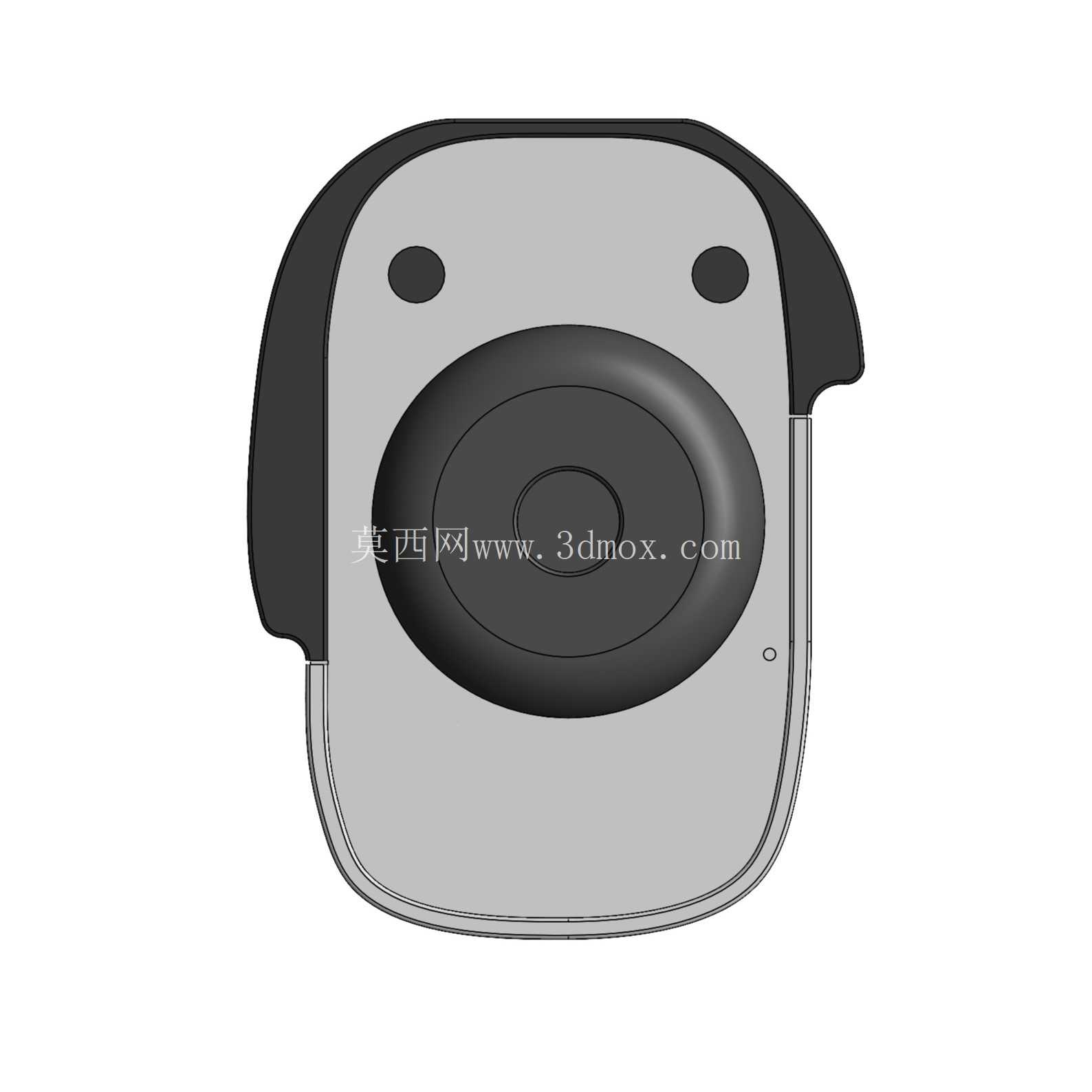

先从安装边界说起，这款相机的整体外轮廓做了圆角方型设计，整体厚度控制在35mm以内，主体正面的镜头区域做了内凹的环形防护结构，镜头外圈的凸起环比镜头镜片高出2mm，哪怕安装过程中正面磕碰平台框架，也不会直接刮花镜头表面。机身顶部做了一体化的卡扣式挂耳结构，不需要额外的螺丝固定，就能直接卡在2020、2040系列的铝型材框架上，挂耳内侧做了1.5mm的橡胶防滑垫预留槽，卡接后不会因为打印机运行的振动出现移位，同时也不会刮花铝型材的阳极氧化表面。如果用户需要调整安装位置，只需要稍用力向上抬起就能取下，不需要拆解任何螺丝，适配日常调试打印时频繁调整监控视角的需求。

从功能特性上看，这款相机的内部结构做了分区设计，镜头模组区域预留了12mm直径的安装位，适配市面上主流的1080P定焦USB摄像头模组，主板区域预留了28*28mm的安装空间，可以直接集成常用的WiFi图传主板，不需要额外做飞线处理。机身侧面预留了Micro USB的走线槽，槽位做了圆角过渡，不会因为长期弯折出现线材外皮破损的问题。机身背部做了密集的格栅散热孔，孔位直径1mm，间距2mm，既可以保证主板长时间运行的散热需求，也能避免3D打印过程中产生的超细粉尘飘入机身内部，附着在镜头或者主板元器件上。

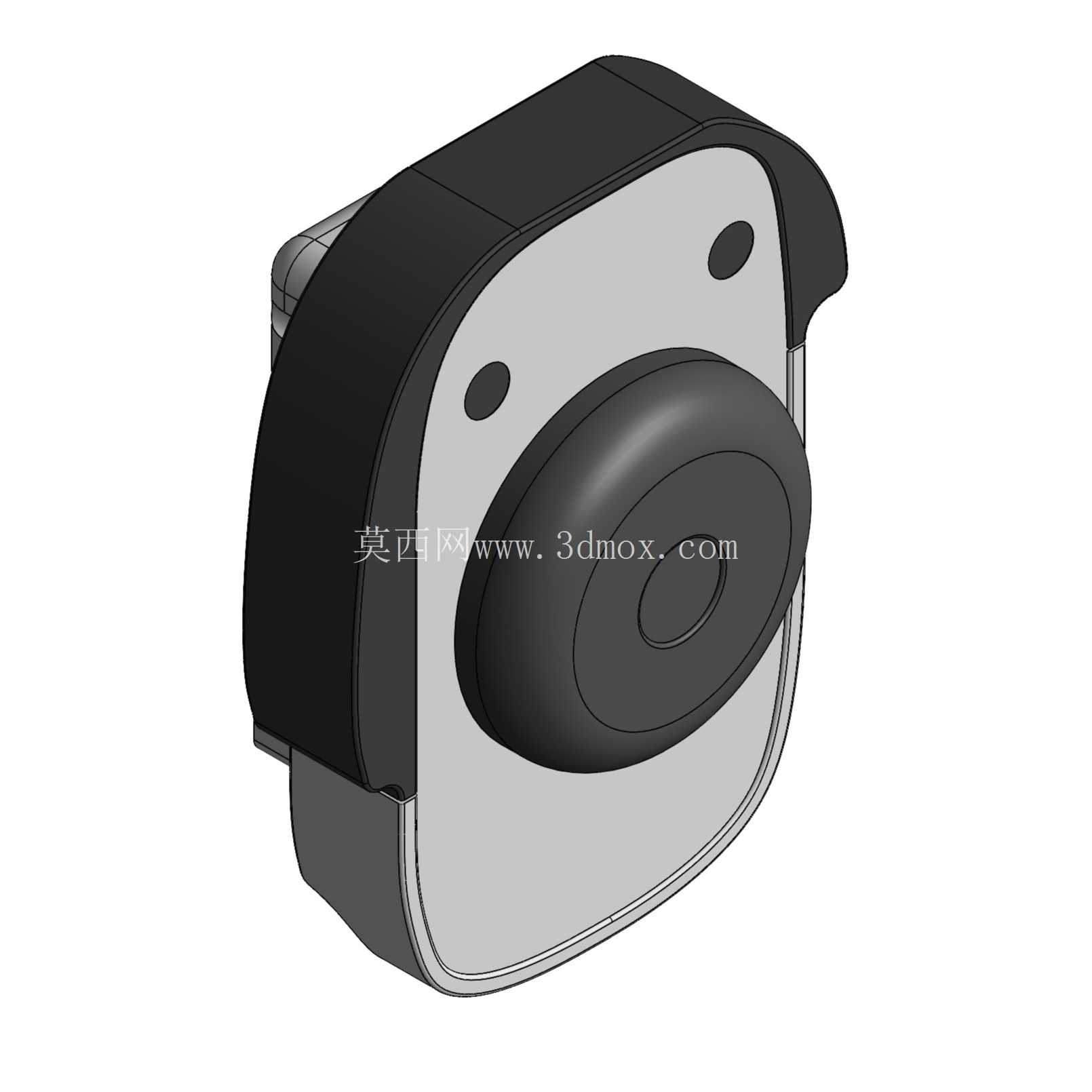

设计思路上没有采用市面上常见的方正摄像头造型，而是做了类拍立得的圆润外观，边角全部做了R8的圆角处理，一方面是避免3D打印外壳时出现尖锐边角的层纹毛刺，后期不需要额外做打磨处理，打印完成后去掉支撑就能直接使用；另一方面圆润的外形即使在打印机运行过程中意外脱落，也不会刮伤打印平台的PEI涂层，更不会碰坏正在打印的模型。镜头周围的环形凸起除了防护作用，还可以直接粘贴环形补光灯，给夜间打印监控提供均匀的补光，不会出现画面反光的问题。

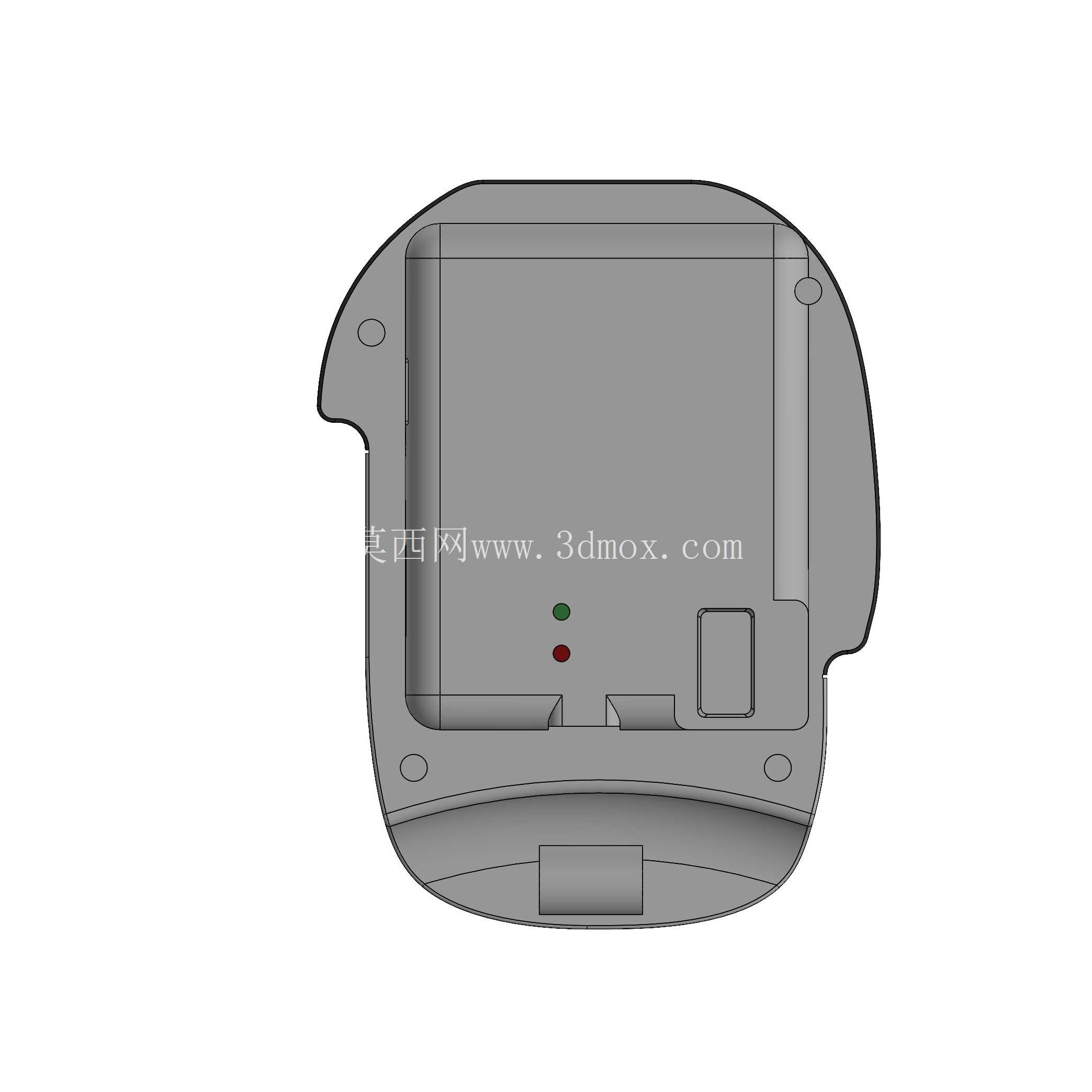

实际应用场景中，这款相机除了搭配3D打印机做监控使用，也可以作为桌面USB摄像头用于日常视频会议，背部预留的1/4英寸标准螺母孔，可以直接固定在通用相机三脚架上，不需要额外做转接件。如果用户需要做延时摄影，这款相机的轻量化设计（整体打印完成后重量不到50g）也可以直接固定在打印机的挤出机滑块上，跟随挤出头运动拍摄第一视角的打印过程，不会因为额外负载影响挤出机的运动精度。

结构设计上所有的壁厚都控制在2mm，采用FDM打印时不需要加太多支撑，仅镜头内凹区域和挂耳位置需要少量易拆除支撑，打印完成后的装配公差控制在0.2mm，上下壳采用卡扣式连接，不需要打胶水就能紧密扣合，后期如果需要更换镜头或者主板，只需要用撬片沿着壳子的缝隙就能拆开，维护非常方便。安装时的视角调整也做了适配，挂耳和机身主体之间预留了15度的俯仰调节空间，用户可以根据自己打印机的平台高度，调整镜头的俯仰角度，确保整个打印平台都在监控画面范围内，不需要额外垫纸片或者胶带固定角度。

很多用户改装3D打印机监控时都会遇到走线问题，这款相机的走线槽设计在挂耳的内侧，线材可以直接沿着铝型材的槽位布置，用理线夹就能固定，不会出现线材悬垂被打印头剐蹭的问题。机身内部还预留了2mm的扎带固定位，主板和镜头模组的线材可以用扎带固定在壳子内部的立柱上，不会因为设备振动出现线材接口松动的问题。从实际测试的适配性来看，这款相机可以适配目前市面上绝大多数的桌面级FDM3D打印机，不管是i3结构的机型还是COREXY结构的机型，都能找到合适的安装位置，不需要对打印机本身做任何打孔改装，不会破坏设备的原有结构。
