大尺寸可3D打印舵机结构设计方案

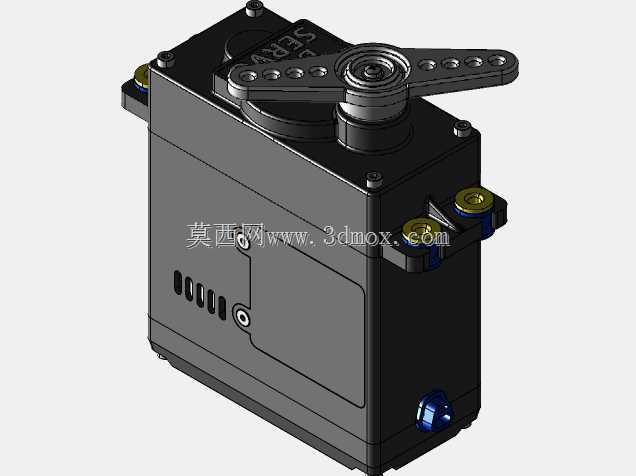

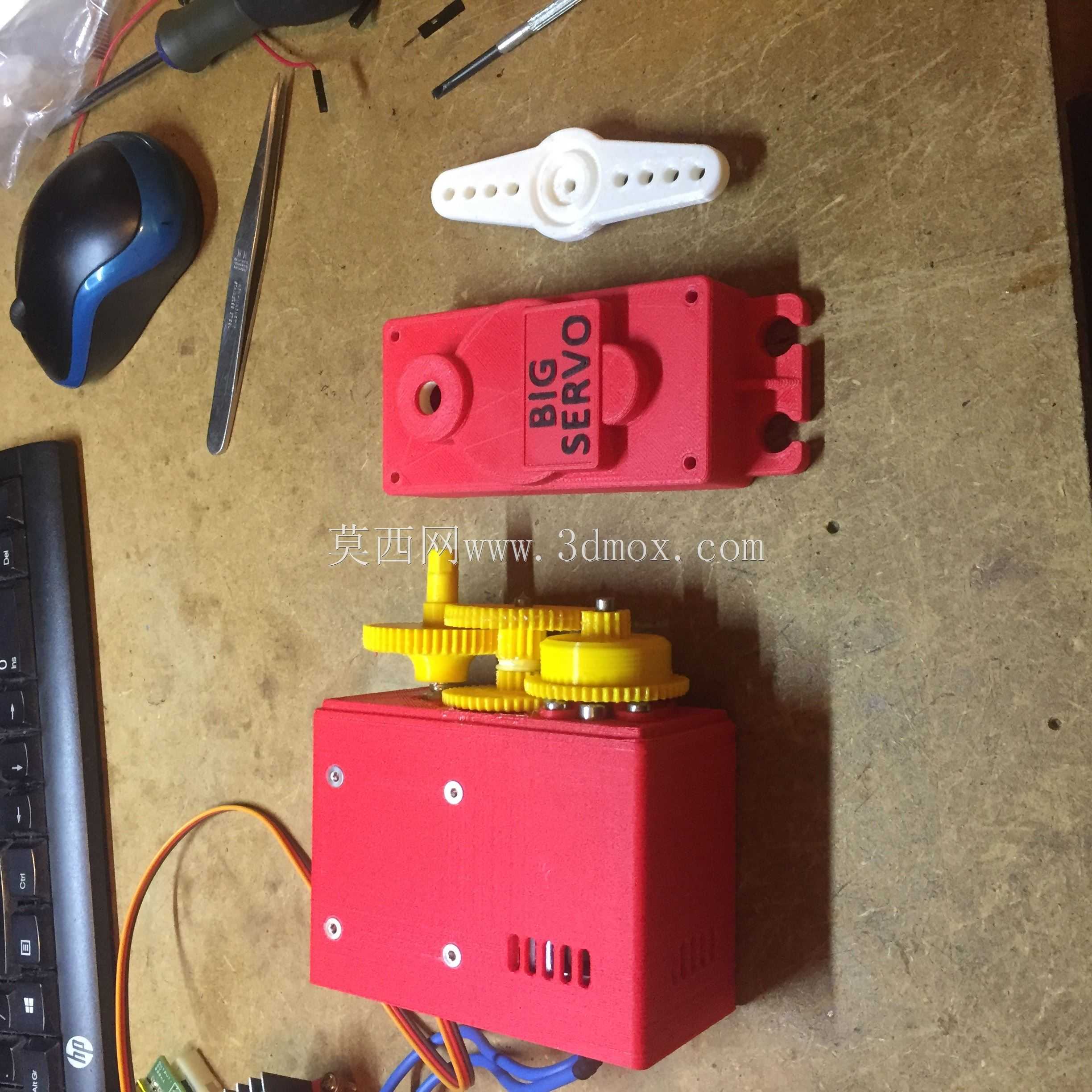

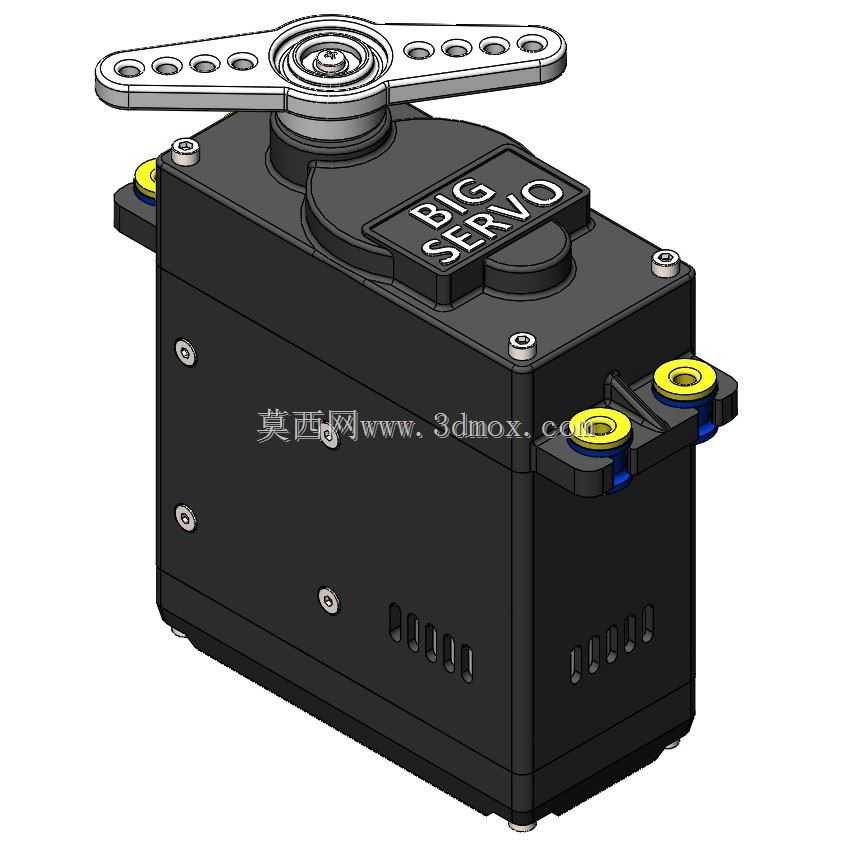

　　不会因为持续负载出现壳体形变导致齿轮啮合间隙变大。输出端的舵盘采用了标准的一字多孔位设计，孔位间距和常规大舵机的安装孔位保持兼容，用户可以直接替换原有小型舵机的安装位，不需要重新设计连接端的固定结构，降低了改装适配的工作量。壳体两侧预留了标准的安装固定耳，固定耳上的安装孔做了沉台设计，安装时螺丝头可以完全沉入沉台内，不会突出壳体表面影响周边结构的安装布局，安装耳的间距也参考了市售同扭矩级别舵机的安装尺寸，保证互换性。内部的传动结构设计上，特意规避了需要高精度金属加工的复杂零件，除了标准螺丝、轴承、驱动电机和驱动电路板之外，所有结构件都可以用普通PLA或者PETG耗材打印，不需要特殊的打印支撑，打印时将壳体的安装面朝下放置，这款大尺寸可打印舵机的设计，最初是为了解决常规小型舵机输出扭矩不足、无法适配大负载机械结构的痛点，在桌面级机械臂、大型航模舵面控制、自动化演示装置、创意动态装置这类需要大扭矩角位移输出的场景里，常规9g、20g规格的微型舵机往往会出现扭矩不够、舵盘打滑、壳体受力开裂的问题，而市售大扭矩金属舵机成本偏高，对于创客、学生团队做原型验证来说门槛不低，这套可直接通过FDM3D打印制作的舵机结构，刚好填补了这个需求空白。从结构设计逻辑来看，整个舵机的壳体、输出舵盘、内部传动支架都采用了适合3D打印的壁厚设计，壳体壁厚控制在2.5mm，既保证打印过程中不会出现翘曲变形，也能在内部齿轮组传动、输出轴受力时提供足够的结构刚性，

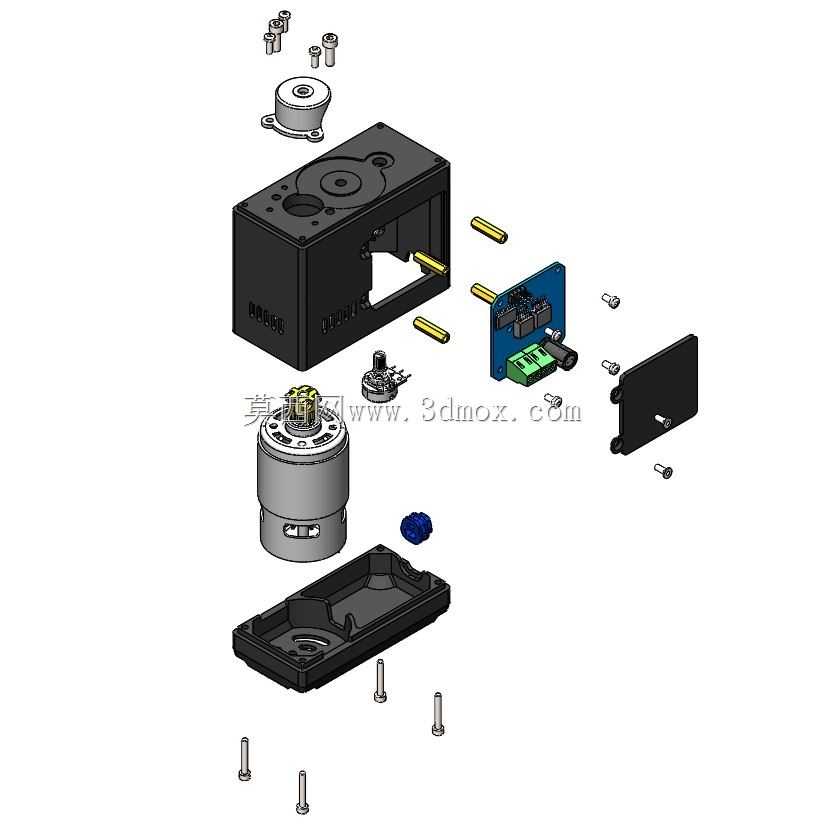

　　就能实现无支撑打印，减少后期支撑拆除的工作量，也避免支撑残留影响齿轮啮合的精度。输出轴的位置预留了标准轴承的安装位，轴承可以直接卡入壳体的轴承座内，不需要额外的固定胶，靠轴承座的过盈配合就能实现固定，输出轴转动时的径向跳动可以控制在0.1mm以内，保证角位移输出的精度。走线位置做了专门的走线槽设计，电机线和电位器的引线可以顺着壳体内部的走线槽引到壳体尾部的出线口，不会和内部的传动齿轮发生干涉，避免长期转动过程中引线被齿轮磨破造成短路。从实际使用的场景来看，这款舵机可以适配桌面级四轴机械臂的关节驱动，单关节可以带动500g以内的负载完成0到180度的角位移控制，也可以用在大型航模的副翼、升降舵控制上，相比小型舵机，

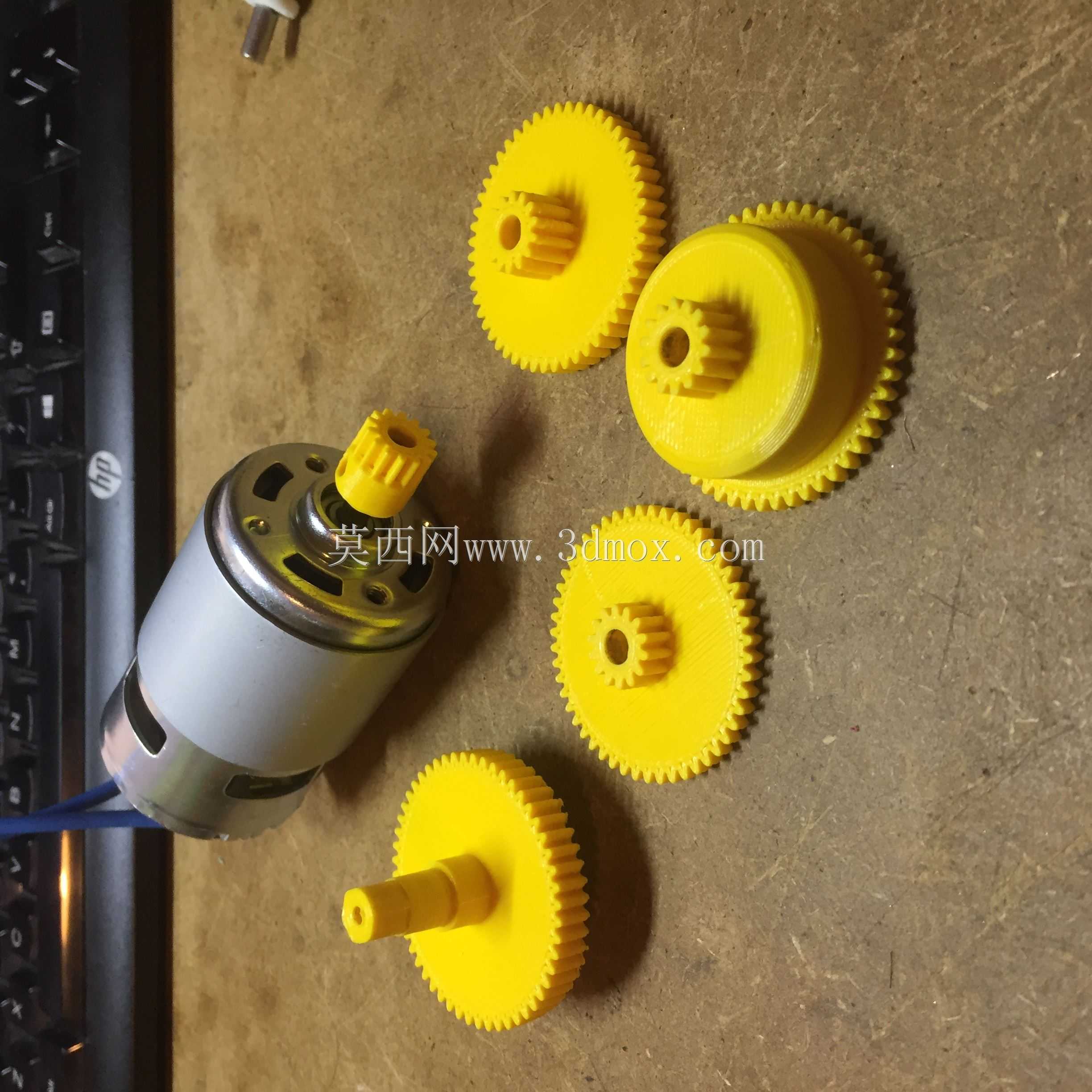

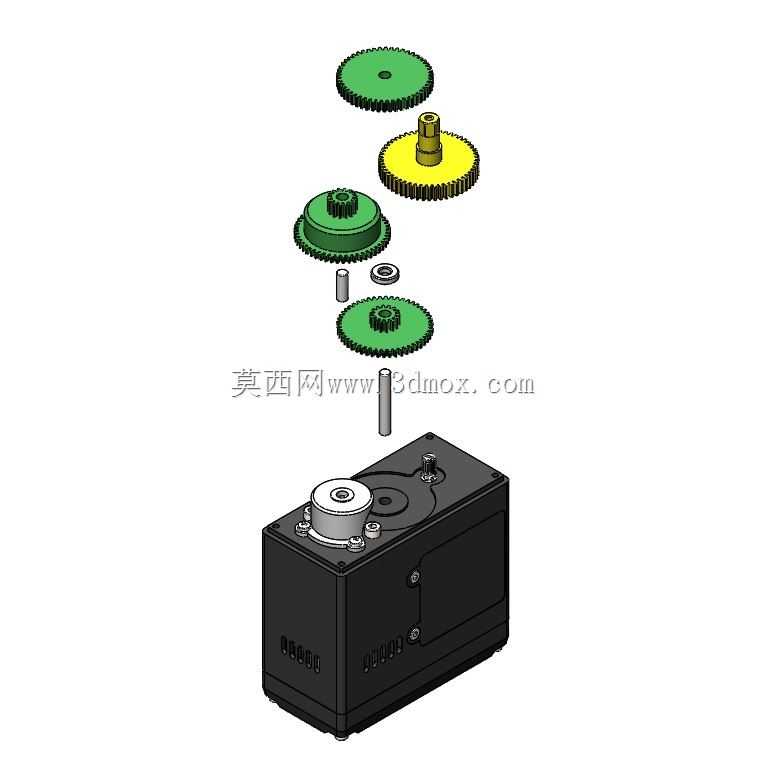

　　更大的壳体内部可以容纳更高功率的驱动电机，配合3D打印的减速齿轮组，可以输出足够的扭矩带动大尺寸舵面偏转。在自动化教学演示装置里，这款舵机可以作为翻板机构、物料推送机构的执行元件，因为所有结构件都可以自行打印，在零件损坏时不需要等待配件采购，直接重新打印损坏的零件就能快速修复，非常适合教学场景下的高频使用需求。设计时也考虑了不同用户的改装需求，壳体顶部预留了电位器的安装调节位，用户可以根据自己选用的电机参数调整电位器的初始位置，校准舵机的中位，不需要额外打磨壳体结构。舵盘的连接孔采用了标准的花键配合结构，和常规舵机的输出花键尺寸保持一致，用户如果有更高强度的需求，也可以直接替换成金属材质的标准舵盘，不需要修改输出轴的结构。

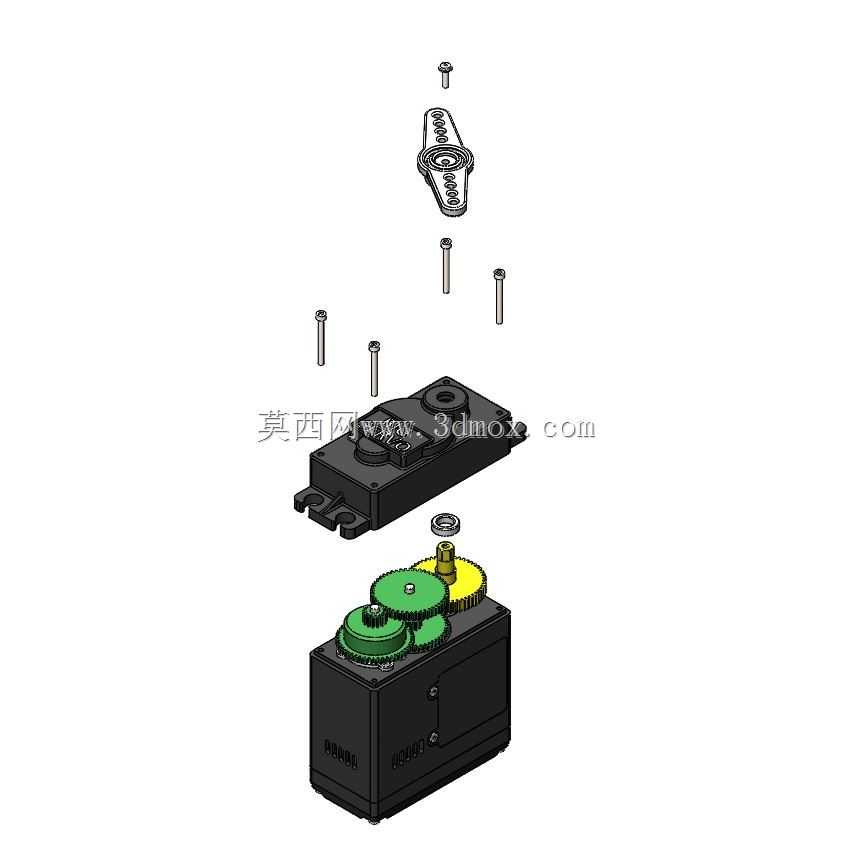

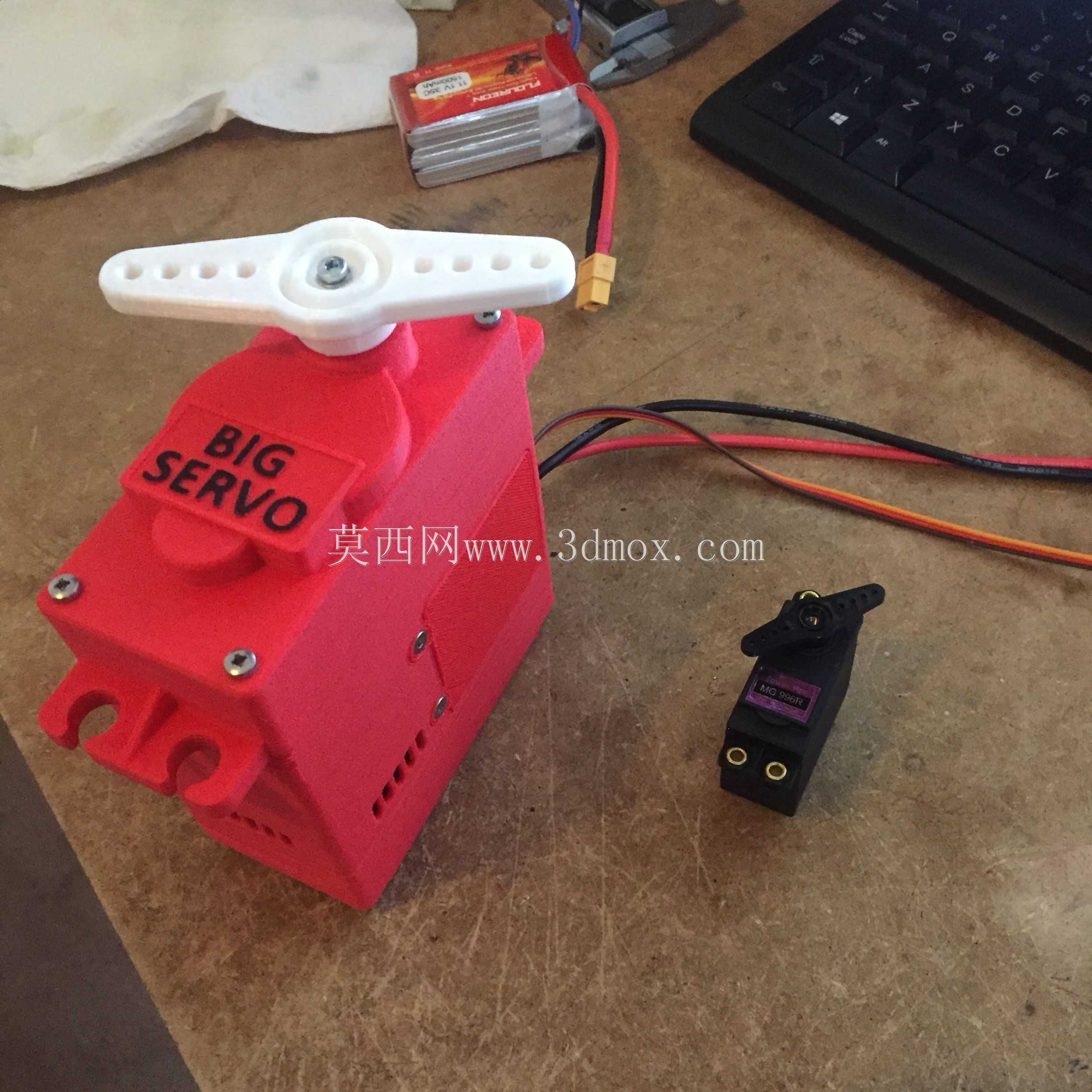

　　壳体表面做了均匀的散热孔设计，在电机持续大负载工作时，内部的热量可以通过散热孔快速排出，避免PLA材质因为内部温度过高出现软化变形，延长舵机的连续工作时间。安装边界上，整个舵机的主体外形尺寸控制在长65mm、宽45mm、高50mm的范围内，比常规25kg金属舵机的尺寸稍大，但因为可以自行打印制作，成本只有市售同扭矩舵机的十分之一左右，对于做原型验证、创意作品制作的用户来说，不需要承担过高的配件成本。在结构细节上，壳体的合模面做了定位凸台设计，上下壳体扣合时可以通过定位凸台自动对齐，不需要反复调整位置，拧上固定螺丝之后上下壳体之间不会出现错位，保证内部齿轮的啮合间隙均匀，不会出现局部卡滞的问题。输出轴的限位结构做在壳体内部，避免舵盘转动超过行程导致内部齿轮打齿，限位角度设置在185度，留足5度的余量，避免控制信号出现小幅超调时撞到限位结构造成损坏。
