桌面级3D打印螺杆式夹持虎钳结构

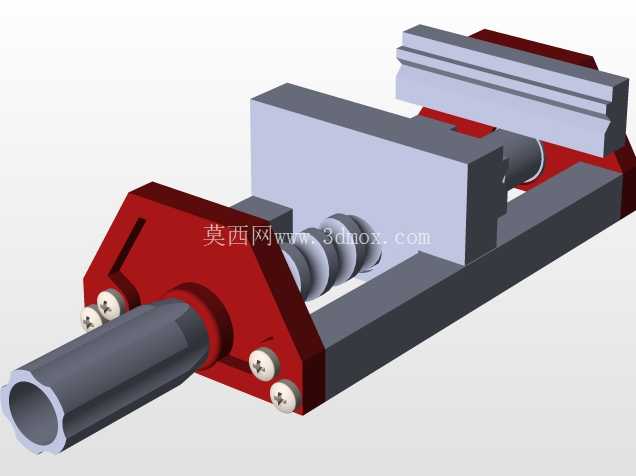

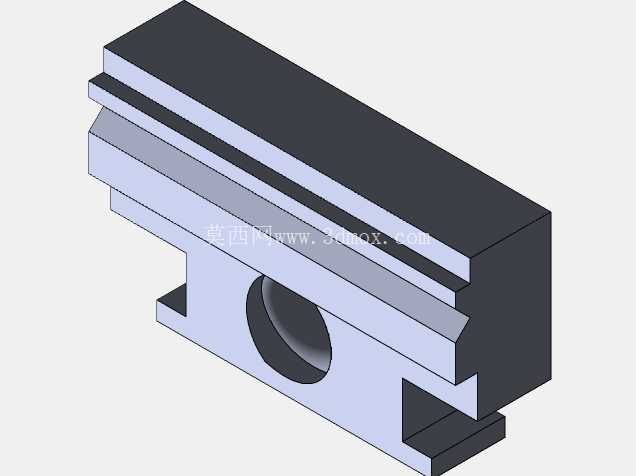

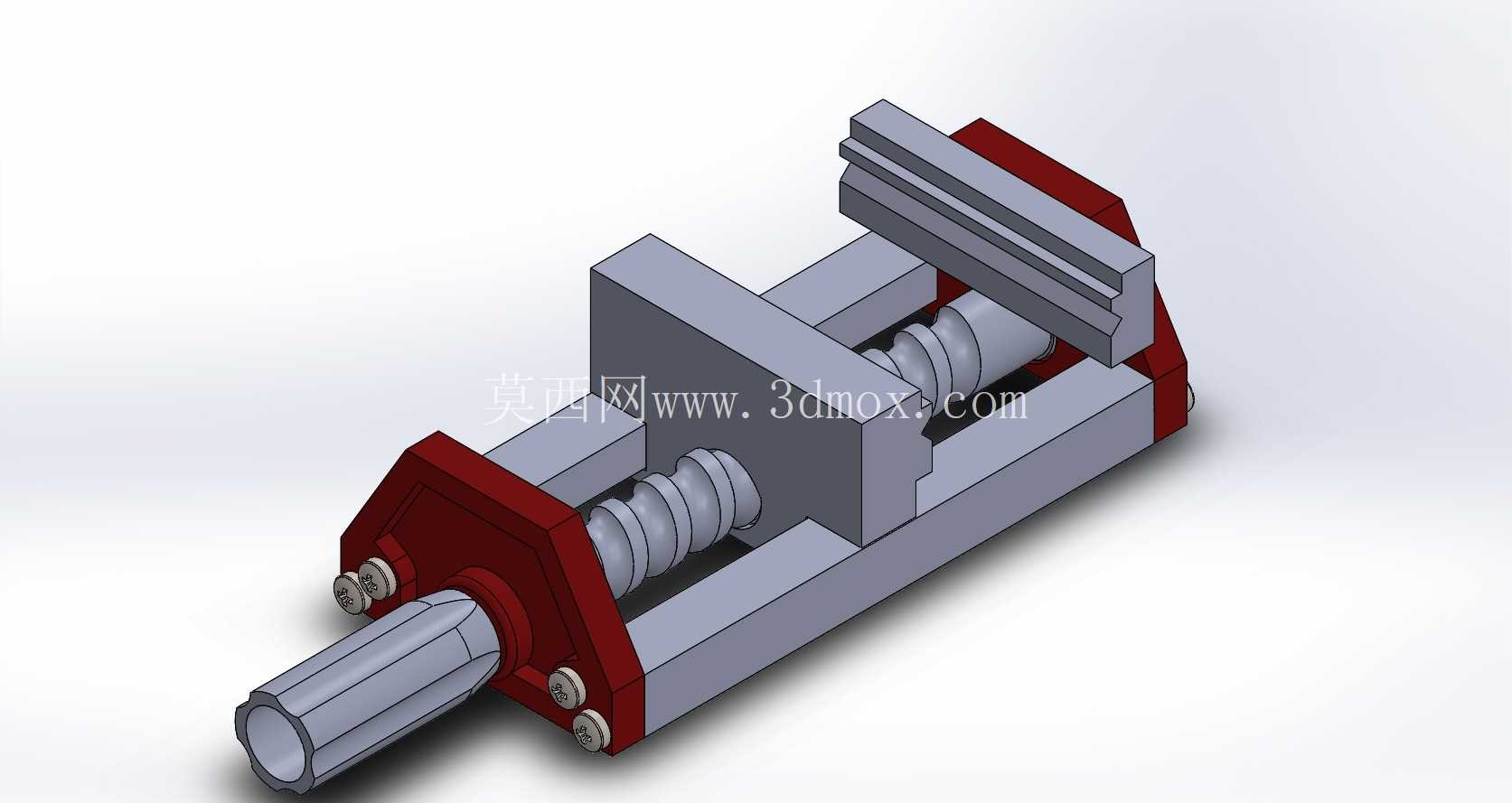

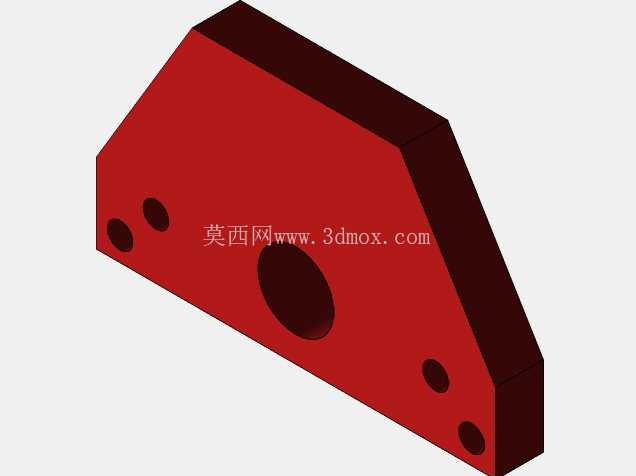

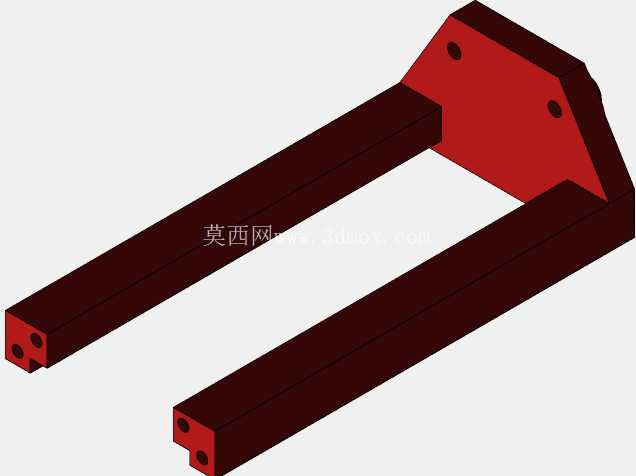

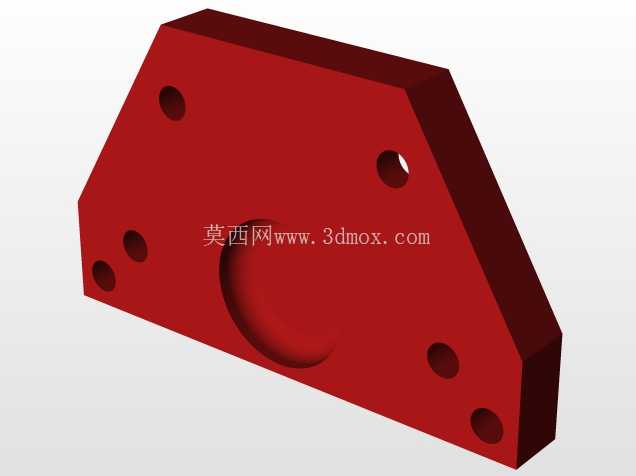

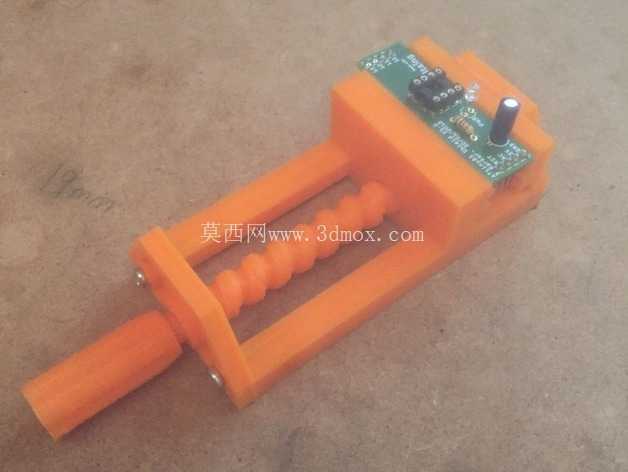

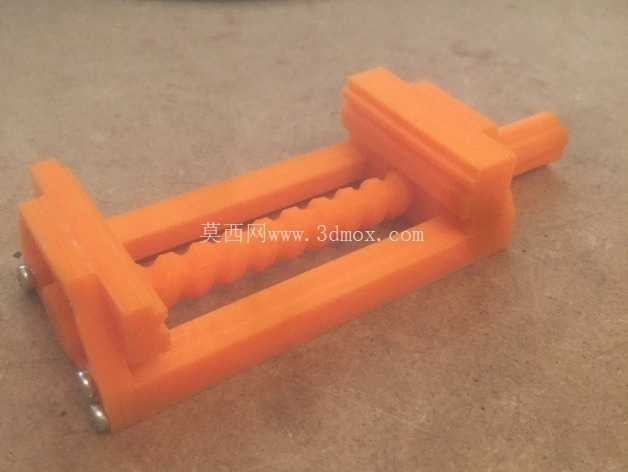

　　从实际使用场景来看，这类小型夹持工具不需要固定在重型工作台面上，可根据作业需求随意挪动位置，夹持行程覆盖日常小型作业的绝大多数工件尺寸范围，固定钳身与活动钳身的夹持面做了平行度限位设计，螺杆转动带动活动钳身沿两侧导向滑轨平移时，不会出现偏摆、翘头的问题，保证夹持面全程贴合工件表面，不会因为夹紧力不均导致工件弹出或者夹伤表面。设计过程中优先考虑了打印后的装配便捷性，螺杆与活动钳身的连接位置做了卡扣式限位结构，不需要额外的紧固件就能实现螺杆转动带动钳身进退，两侧的导向滑轨与钳身一体打印成型，减少了装配环节的累计误差，两端的端盖通过沉头孔位与固定钳身锁紧，既可以限制螺杆的轴向窜动，也能在螺杆磨损后快速拆解更换，不需要整体报废整个钳体。这款螺杆驱动的夹持结构，核心定位是桌面级小型工件装夹场景，适配手工精细加工、电子元件返修、小型模型修整、3D打印件后处理等轻载装夹需求，区别于工业级重型台虎钳的大吨位夹紧设计，整体结构完全采用熔融沉积成型工艺可加工的结构拆分逻辑，没有需要二次嵌装的复杂金属嵌件受力点，所有受力筋位、传动配合面都做了适配FDM打印层间受力特性的加厚与角度优化，避免打印完成后受力沿层纹方向开裂。

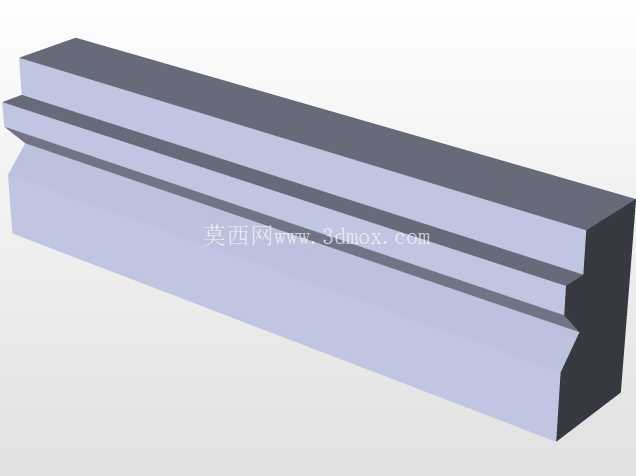

　　从安装边界来看，整体外形尺寸适配普通桌面的摆放空间，底部预留了可选的固定孔位，既可以直接放置在桌面使用，也能通过螺栓锁紧在小型工作台或者多功能洞洞板上，夹持开口范围覆盖从薄片状PCB板到块状3D打印毛坯的常见尺寸，钳口位置预留了可更换软钳片的卡槽，针对怕刮花的软质工件，可以更换3D打印的TPU软钳口，针对需要大摩擦力的硬质工件，可以更换带防滑齿的硬质钳口，不需要改动主体结构就能适配不同材质工件的装夹需求。

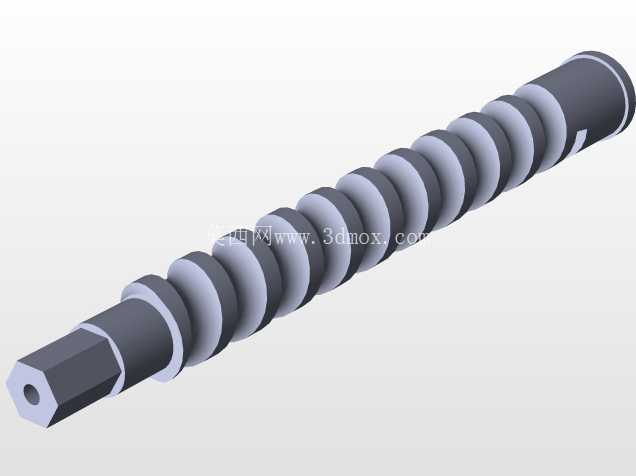

　　传动部分采用梯形螺纹设计，具备自锁特性，夹紧工件后不会因为加工过程中的振动导致钳身松退，不需要额外添加锁止机构，螺杆的操作端做了适配手拧的多棱柱结构，不需要额外配套手柄，直接用手转动就能提供足够的夹紧力，针对需要更大夹紧力的场景，也可以外接小型扳手加力，螺杆的受力位置做了加厚的轴肩设计，避免加力时螺杆端断裂。整个结构的受力路径做了明确的优化，夹紧力从螺杆传递到活动钳身，再通过两侧的导向滑轨分散到固定钳身的两端端盖上，不会出现局部应力集中的问题，所有转角位置都做了圆角过渡，既减少了3D打印过程中的应力翘曲，也避免使用过程中尖锐边角划伤操作人员。

　　针对3D打印的工艺特性，所有结构的悬空位置都设计了小于45度的自支撑角度，打印过程中不需要添加额外的支撑材料，打印完成后只需要去除少量的打印毛刺就能直接装配，不需要二次打磨或者机加工，普通消费级FDM3D打印机就能完成全部零件的制作，打印填充率设置在30%到50%之间就能满足日常使用的强度需求，不会因为过度追求强度导致打印时间过长、耗材浪费。在实际使用过程中，这类小型虎钳可以搭配桌面级电磨、手工锉刀、小型焊台使用，夹持小零件进行打磨、焊接、修整作业，相比大型台虎钳，它的自重更轻，挪动方便，不会刮伤桌面，夹持力足够应对轻载作业场景，不会出现夹不住工件打滑的问题，同时钳身的整体高度适配人坐姿操作的手臂高度，长时间作业不会出现手臂酸痛的问题。导向滑轨的配合间隙做了适配3D打印公差的预留，普通精度的3D打印机打印完成后，不需要打磨就能实现顺畅滑动，不会出现卡滞或者间隙过大晃动的问题，螺杆与螺母的配合位置也做了间隙补偿，考虑到PLA、PETG等常见打印耗材的热胀冷缩特性，预留的间隙可以保证在日常室温环境下全程传动顺畅，不会因为温度变化出现螺杆转不动的问题。
