可3D打印简易三爪车床卡盘结构设计

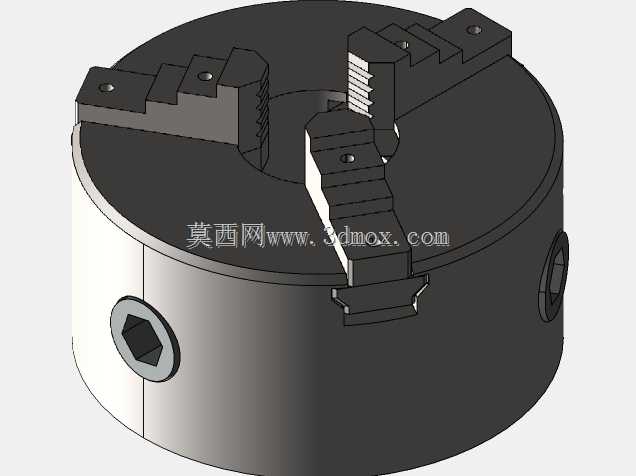

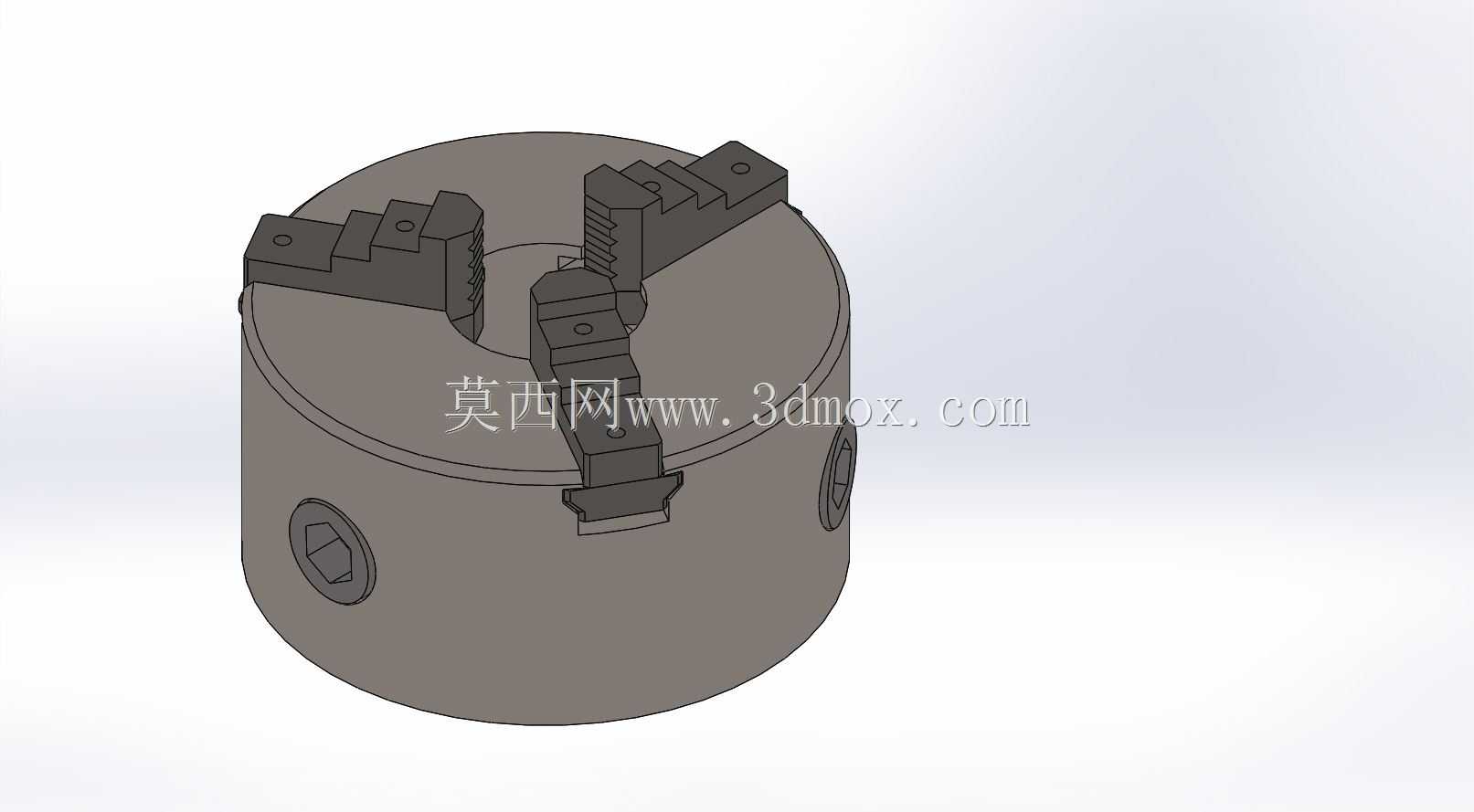

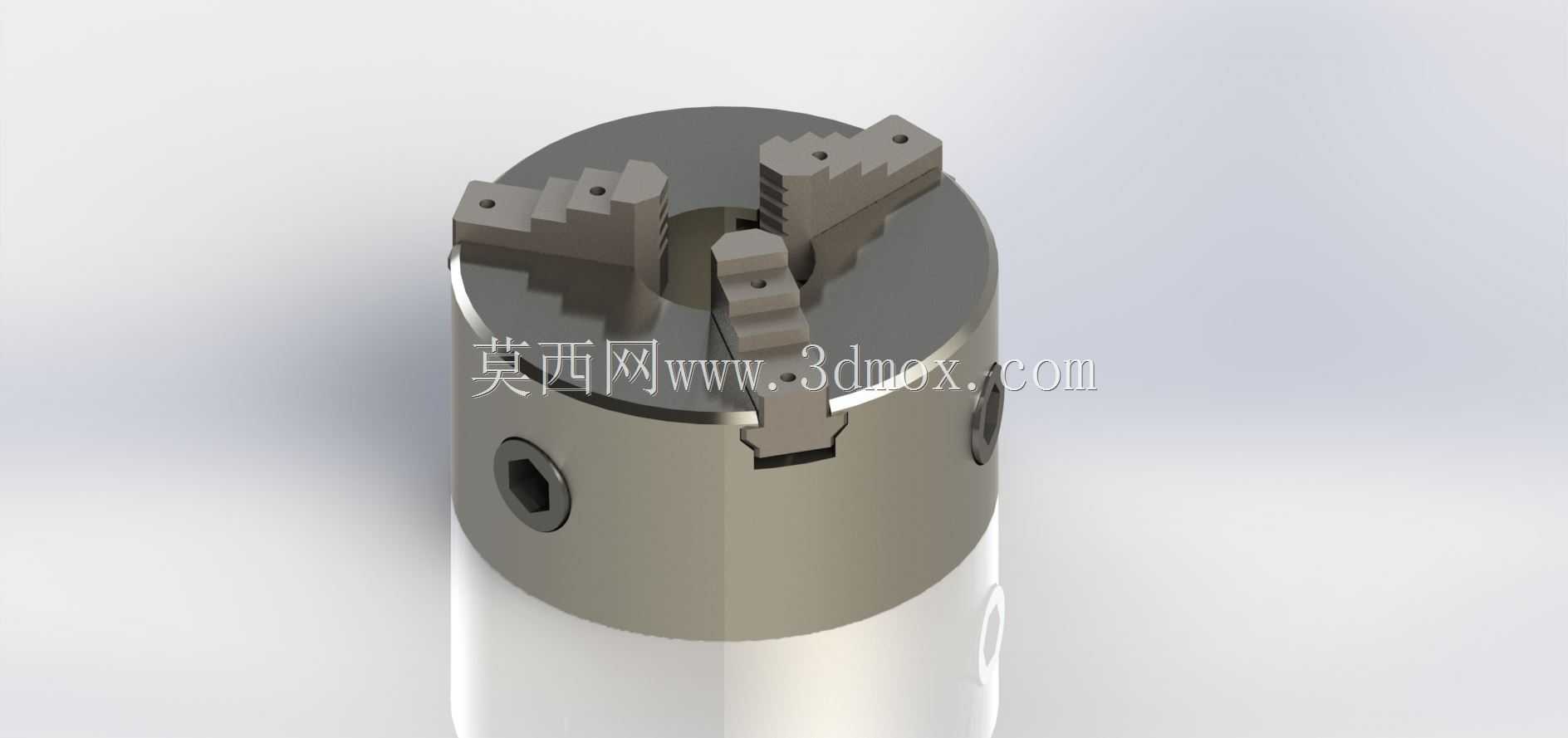

　　这款卡盘结构针对小型桌面加工场景设计，适配微型车床主轴端装夹需求，核心解决小尺寸棒料、异形工件的快速装夹问题，整体结构做了适配增材制造的优化，所有零件无需复杂支撑即可完成打印成型，适合个人DIY加工、教学实训场景下的小型车床改装使用。从功能逻辑上看，该卡盘采用三爪同步定心结构，通过底部盘状齿轮的转动带动三个卡爪沿径向滑槽同步移动，实现工件的自动定心夹紧，相比单爪独立调整的夹头，装夹同轴度更易保证，对棒料类工件的装夹效率提升明显，三个卡爪配套有可更换的夹头镶件，分别适配光轴、台阶件、带锥面工件的夹持需求，镶件通过小螺钉固定在卡爪基体上，磨损后可单独更换，无需整体替换卡爪，降低了使用维护成本。设计过程中优先考虑了增材制造的工艺约束，

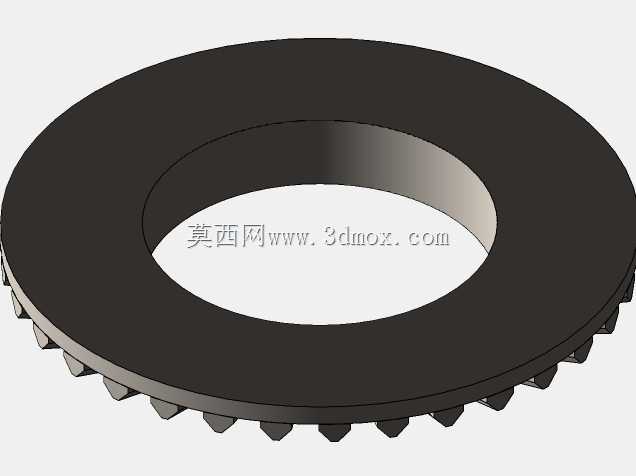

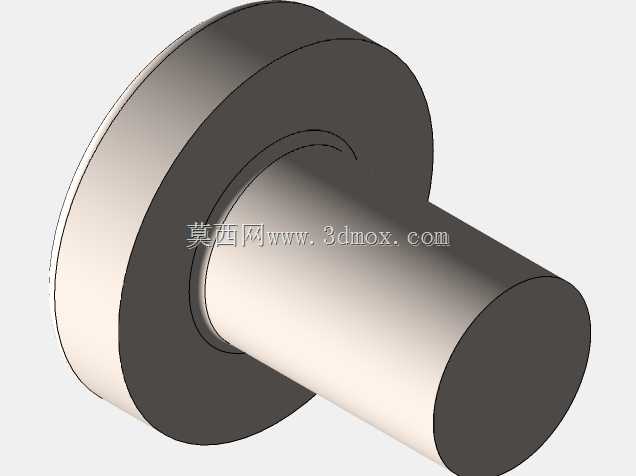

　　所有零件的壁厚均控制在1.5mm以上，避免打印过程中出现薄壁翘曲、填充不足的问题，卡爪与基体滑槽的配合面预留了0.2mm的单边间隙，抵消3D打印过程中材料膨胀带来的装配卡滞问题，无需二次打磨即可完成滑动配合。底部的传动齿轮采用渐开线齿形，模数取1，齿宽4mm，足够传递小型车床装夹所需的锁紧力矩，齿轮中心的通孔与主轴连接位做了止口设计，保证卡盘安装后与主轴的同轴度控制在0.1mm以内，满足小型零件加工的精度要求。安装边界上，卡盘整体外径为80mm，总装配高度35mm，底部安装止口直径20mm，适配市面上多数桌面微型车床的主轴端安装尺寸，卡爪最大张开行程为12mm，可夹持直径范围3mm-25mm的工件，覆盖了小型加工场景下绝大多数棒料、

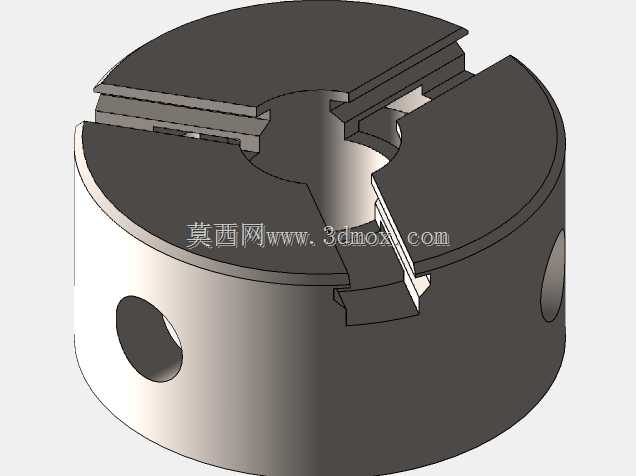

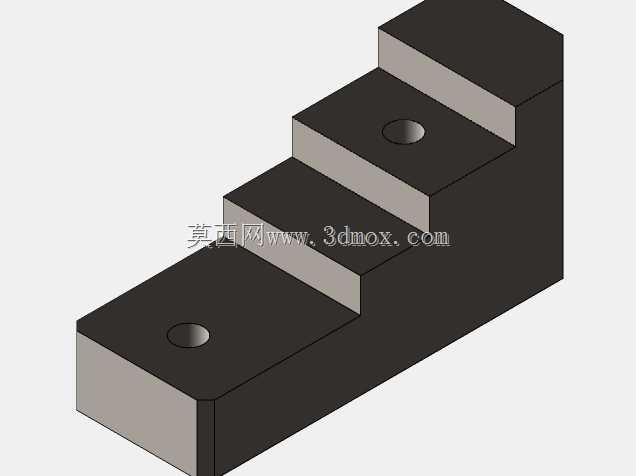

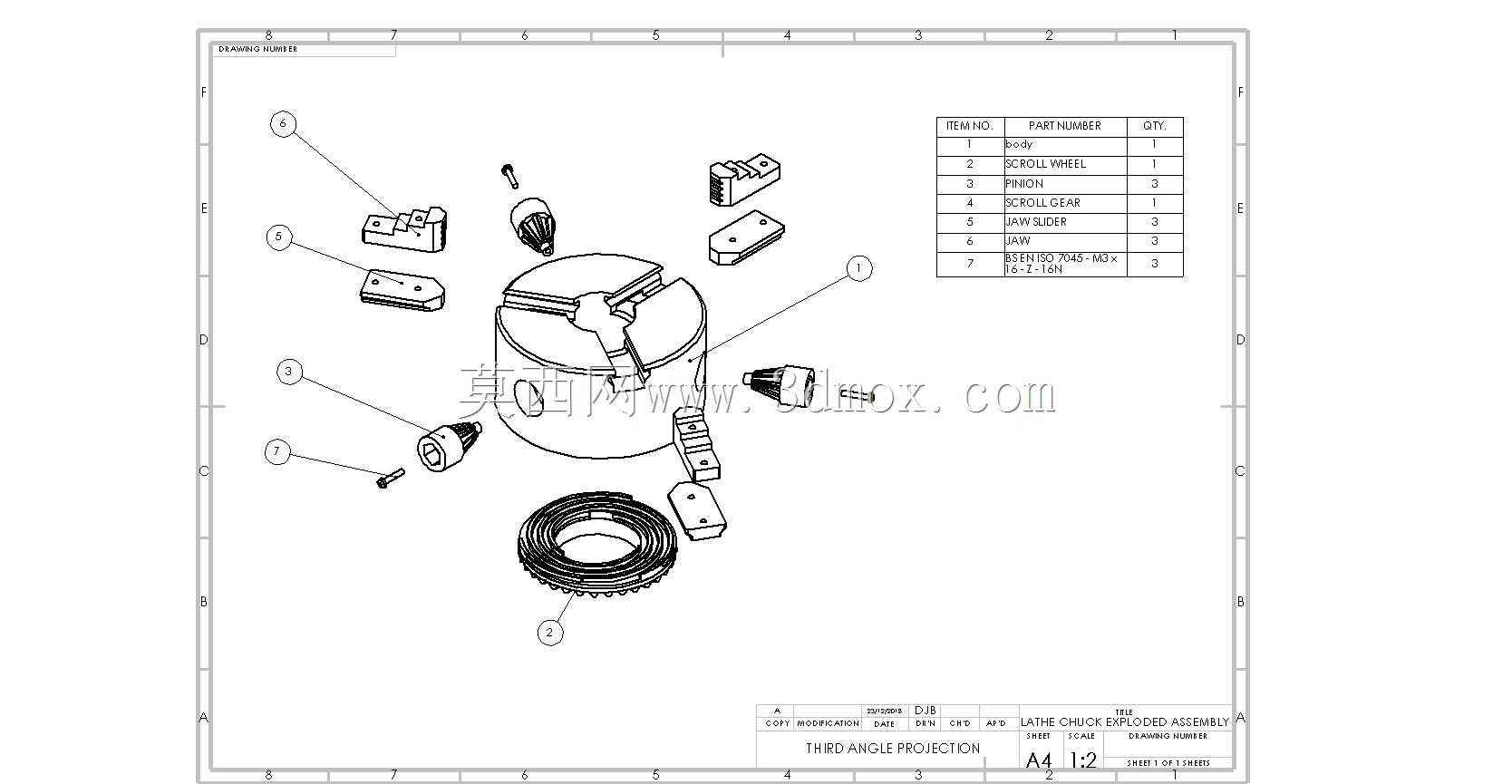

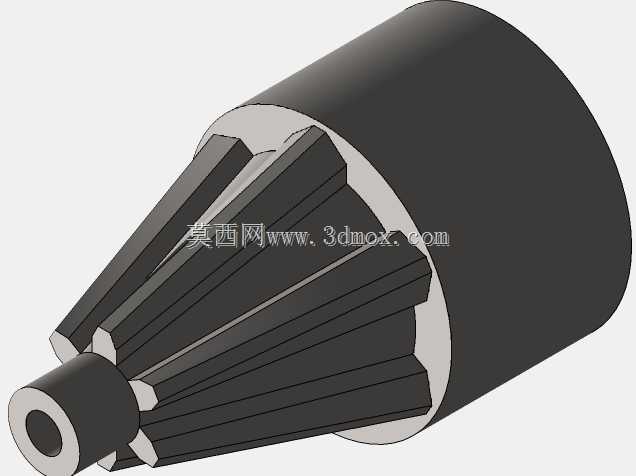

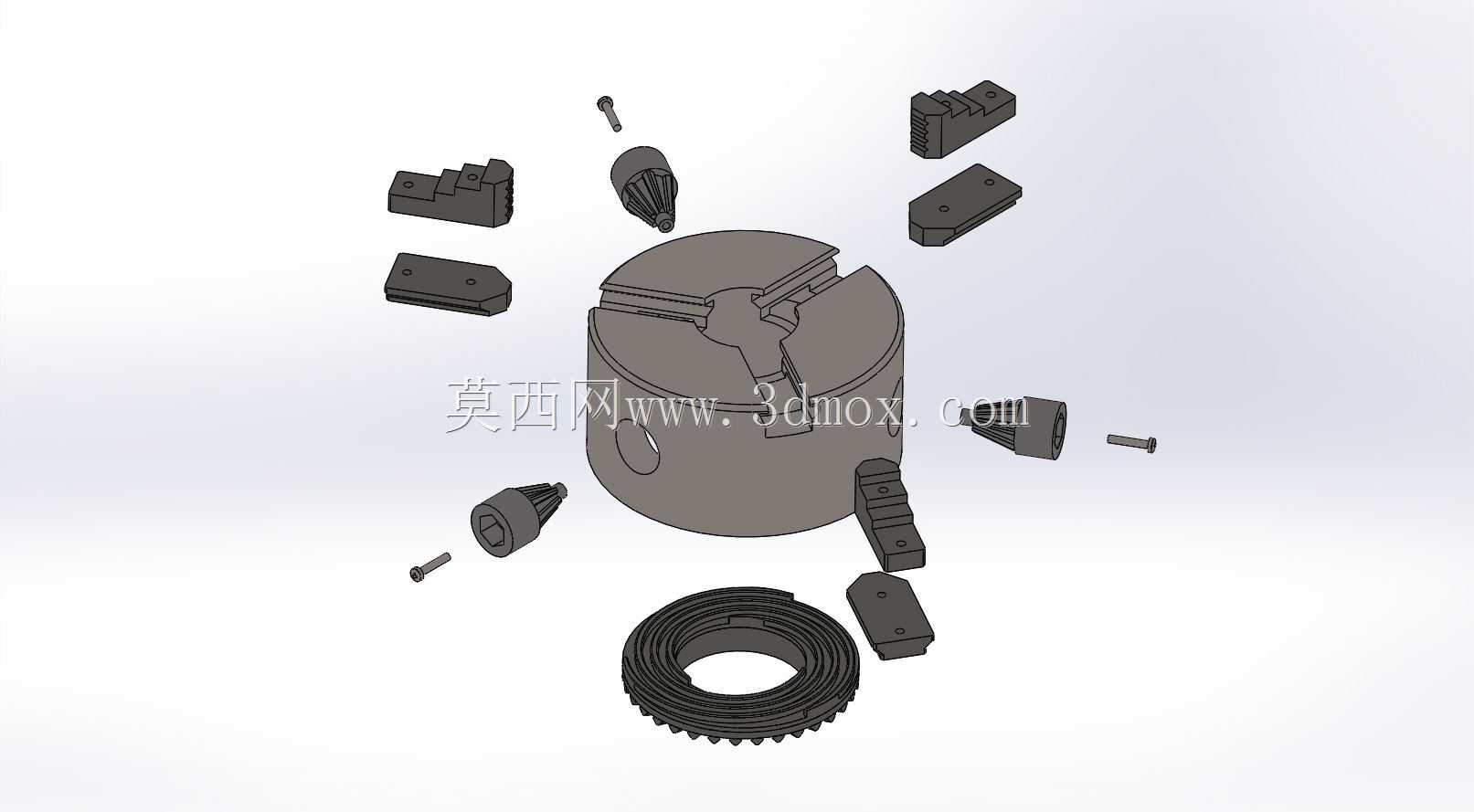

　　小型异形件的装夹尺寸需求。结构拆解后共包含卡盘基体、三个卡爪基体、三组可换夹头、传动齿盘、锁紧螺钉共17个零件，所有零件均无复杂倒扣结构，采用FDM工艺打印时，仅需在齿盘底部添加少量支撑即可完成成型，打印完成后去除支撑即可直接装配，无需额外的机加工工序。实际使用场景中，该卡盘除了适配微型车床外，也可安装在小型分度头、旋转工作台上，作为四轴加工的工件夹持工装使用，针对塑料、软铝、木材等易切削材料的轻载加工场景，夹持力足够抵抗切削过程中的扭矩，不会出现工件打滑的问题。卡盘基体侧面预留了扳手孔位，可使用配套的圆柱扳手插入齿盘的侧边孔中转动齿盘，实现卡爪的开合调整，锁紧时依靠齿盘与卡爪齿形的自锁特性，无需额外的锁紧机构即可保持夹持力，

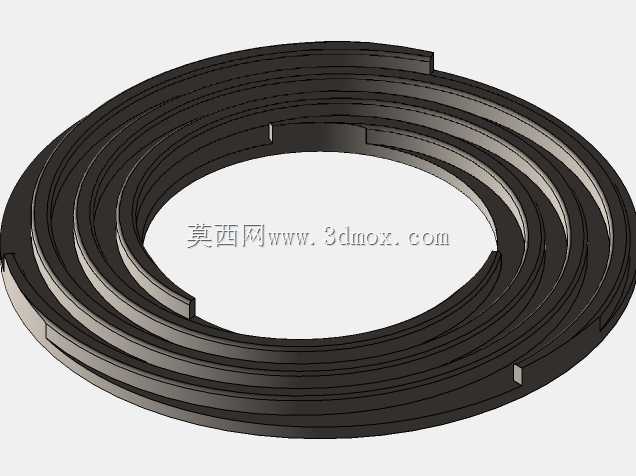

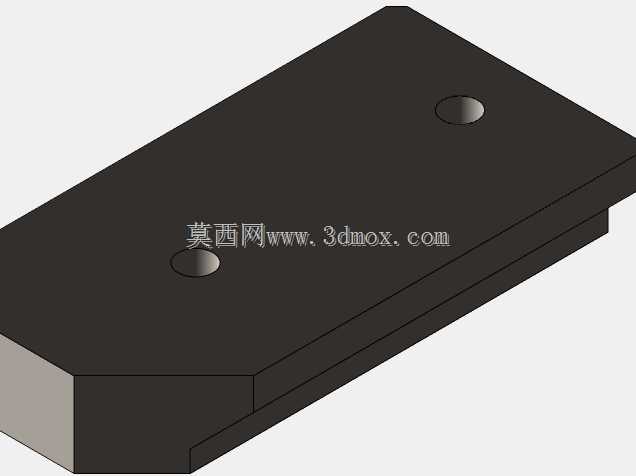

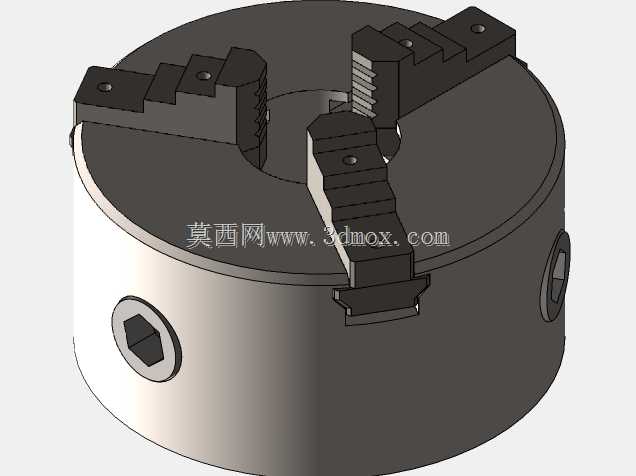

　　在轻载切削工况下不会出现松脱问题。设计时特意规避了传统金属卡盘的复杂工艺结构，取消了需要磨削加工的平面螺旋盘结构，改用直齿锥面配合的传动方式，既降低了制造难度，也保证了三爪同步移动的精度，三个卡爪的滑槽在基体上呈120°均匀分布，加工时只要保证滑槽的径向直线度，即可实现较高的定心精度，对于3D打印的成型精度来说，该结构的公差要求完全在工艺能力范围内，普通桌面级FDM打印机即可打印出满足使用要求的零件。夹头镶件的夹持面做了锯齿防滑处理，增大与工件表面的摩擦力，针对不同材质的工件，可更换不同表面形式的镶件，比如夹持软质塑料工件时可更换光面镶件，避免夹伤工件表面，夹持金属棒料时使用带锯齿的镶件提升夹持可靠性。整体结构没有采用标准件之外的外购零件，所有结构件均可通过3D打印制作，仅需搭配少量M3螺钉即可完成总装，制作成本极低，适合个人爱好者、教学实训场景下快速制作使用，相比采购成品金属卡盘，成本仅为其十分之一左右，且可根据实际使用需求快速修改卡爪尺寸、安装接口，适配不同的设备安装需求。
