WLtoys遥控车差速传动结构设计

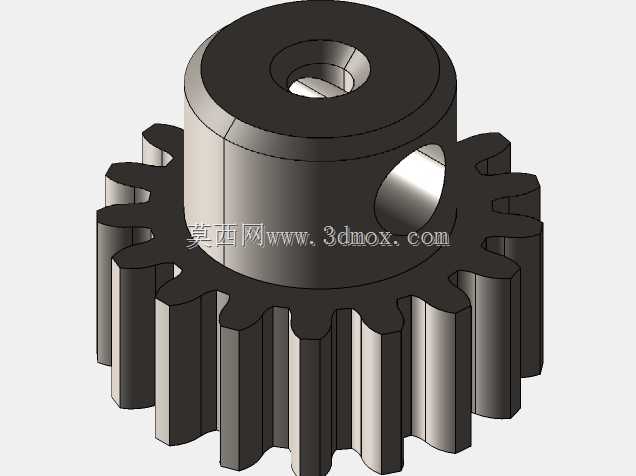

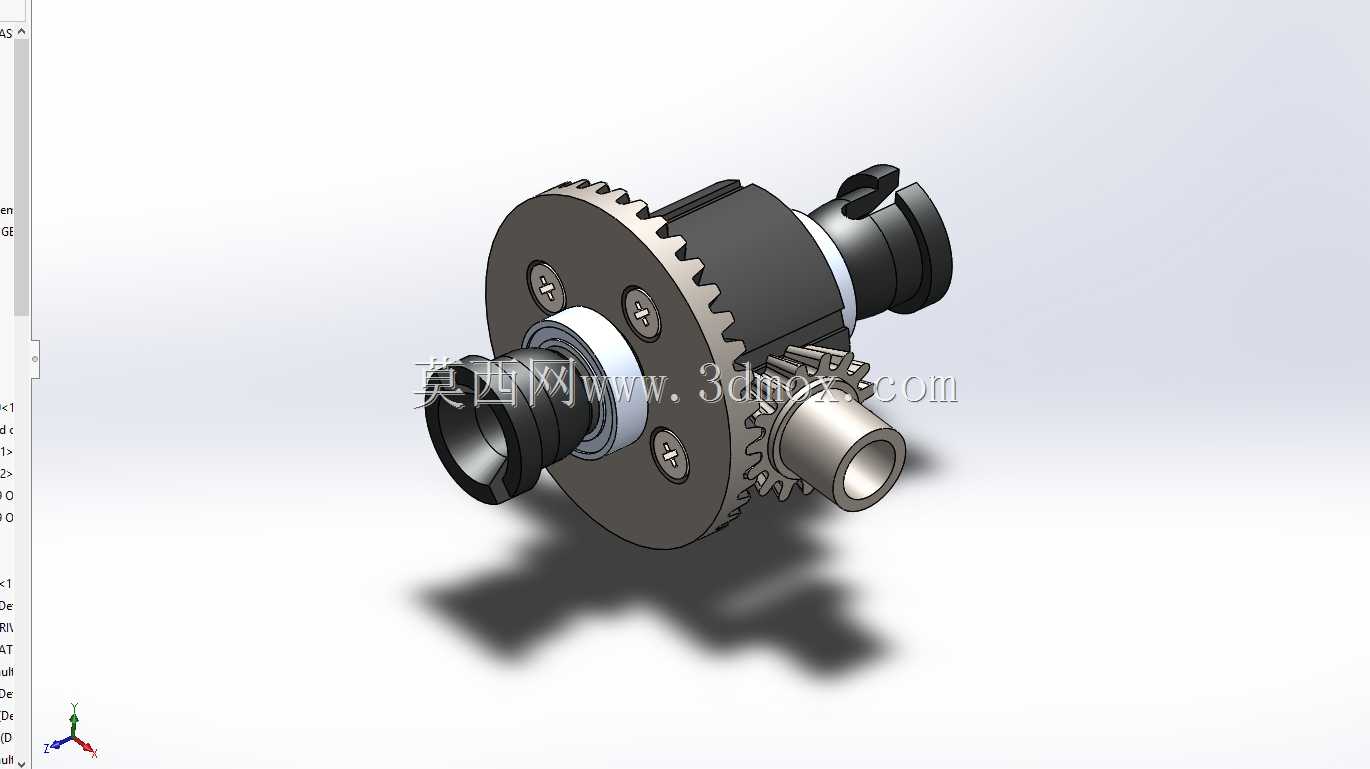

　　这套传动结构针对1/18比例遥控越野车型的动力分配需求开发，核心解决小比例模型车在非铺装路面行驶时的轮速差适配问题，避免转弯过程中内外侧驱动轮因转速一致出现的打滑、侧滑甚至传动齿崩齿问题，适配砂石、草地、铺装路面等多种RC模型常见行驶场景，可直接替换同规格车型的原厂差速组件，也可作为小比例动力传输结构的设计参考。从功能实现逻辑来看，整套结构集成了主减速从动齿、差速壳体、行星齿轮组、输出轴连接位四个核心功能模块，动力从电机输出端经主动小齿传递到大直径主减速齿后，进入差速壳体内部的行星齿轮结构，可根据两侧车轮的实际行驶阻力自动分配输出扭矩，直线行驶时两侧输出轴等速转动，转弯时内侧轮阻力更大，行星齿轮产生自转调整两侧输出转速，

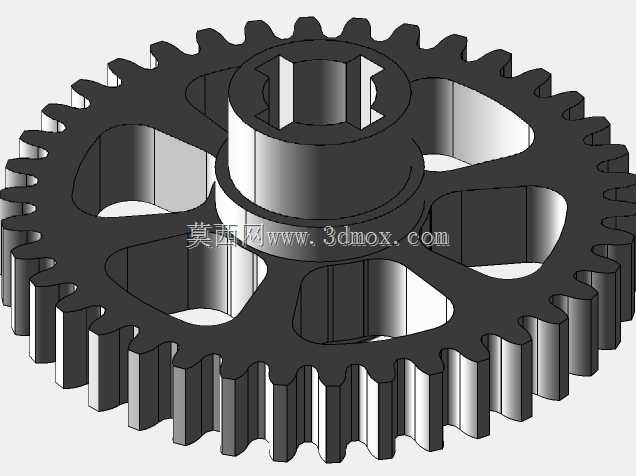

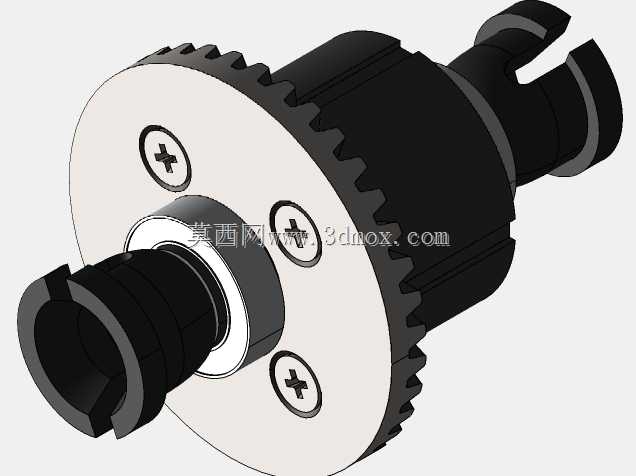

　　保证轮胎与地面始终保持滚动摩擦状态，既降低行驶过程中的动力损耗，也能减少轮胎的异常磨损，提升模型车的操控稳定性。设计过程中优先考虑了小比例模型的安装空间限制，主减速齿采用直齿圆柱齿轮结构，齿形参数匹配常规280级有刷电机的输出齿模数，齿部做了等壁厚设计，在保证齿根弯曲强度的前提下尽可能降低旋转件的转动惯量，减少动力传递过程中的惯量损耗；差速壳体采用分体式锁紧结构，四个对称布置的锁紧螺丝位可保证壳体合模面的压紧力均匀，避免高速旋转时壳体出现偏心晃动，同时壳体上预留的行星齿轮轴安装孔采用过盈配合公差，无需额外打胶即可固定齿轮轴位置，降低装配难度。两侧的输出轴连接位采用杯状接杯结构，内部做了D型切面定位，可匹配常规十字万向节的插入端，

　　接杯与差速壳体之间设置了衬套安装位，可嵌入聚四氟乙烯衬套降低转动摩擦阻力，接杯的外露长度经过反复校核，既保证万向节摆动时不会与主减速齿发生运动干涉，也不会因为伸出过长导致轮距超出原厂车壳的覆盖范围。主减速齿的安装基准面与差速壳体的同轴度公差控制在0.02mm以内，旋转过程中的径向跳动量极小，可适配最高30000rpm的输入转速，不会出现高速转动时的异响、抖动问题。整套结构的安装边界完全匹配原厂车型的传动仓尺寸，差速组件两端的轴承安装位直径为5mm，可直接使用原厂标配的法兰轴承固定在波箱壳体上，主减速齿的齿顶圆直径与波箱内部的避让空间完全适配，不需要对原厂波箱做任何切削、打磨修改即可完成装配，替换过程仅需拆开波箱上下盖、

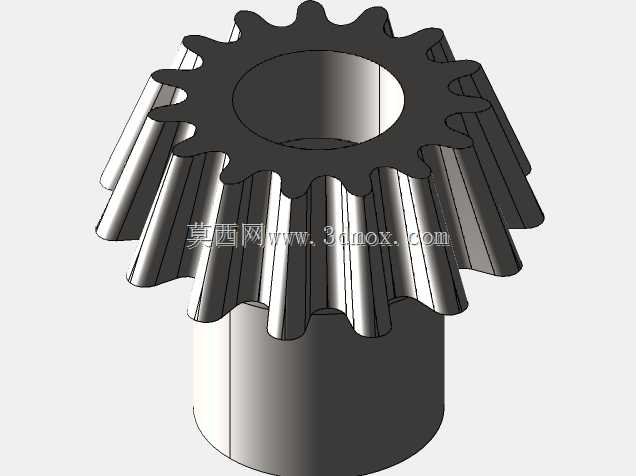

　　取出原厂差速组件、装入该结构后重新锁紧波箱螺丝即可，整个替换过程不需要额外加工零件。在细节设计上，差速壳体的外圆做了局部切边处理，既可以减轻整体重量，也能在装配时作为对位标记，方便组装时快速对齐行星齿轮轴的安装孔；主减速齿的齿端做了小角度倒角，装配时主动齿与从动齿可以快速滑入啮合位置，不需要反复调整齿轮啮合间隙，齿侧间隙控制在0.05-0.1mm之间，既不会因为间隙过大出现扫齿问题，也不会因为间隙过小导致转动阻力过大、发热严重。行星齿轮组采用两个直齿锥齿轮对称布置的结构，相比多行星齿的设计结构更简单，装配难度更低，完全满足小比例遥控车的扭矩传递需求，行星齿轮与齿轮轴之间预留了润滑脂存储槽，装配时填入少量阻尼脂即可保证长时间运转的润滑效果，减少日常维护的频率。接杯的开口处做了加厚处理，避免万向节插销长期撞击导致接杯口开裂，提升零件的抗冲击能力，应对飞坡、急加速等大扭矩输出场景时不会出现传动失效问题。
