U22喷气涡轮发动机结构展示三维建模

这款喷气涡轮发动机的三维建模，完整还原了小型航空动力单元的核心结构特征，可直接用于航空动力教学演示、小型飞行器动力方案验证、航模产品研发参考等多个场景。在实际应用层面，这类小尺寸喷气涡轮发动机既可以作为轻型无人机、靶机、航模飞行器的核心动力输出单元，也能作为航空科普教具，帮助从业者与学习者直观理解喷气动力的工作逻辑，还可用于小型地面动力试验台的原理验证，覆盖从教学、研发到 hobby 领域的多元需求。

从功能特性来看，模型完整还原了进气端、压气段、燃烧室、涡轮段、排气喷口的全流程结构，前端涡轮叶片采用辐射式排布设计，能够在高速转动时完成进气压缩动作，外层环形机匣采用分层嵌套结构，既保证了内部转子的安装定位精度，也预留了冷却气流的流通通道，周向分布的连接凸台可实现与进气罩、排气段以及安装支架的可靠固定，满足不同安装场景的对接需求。

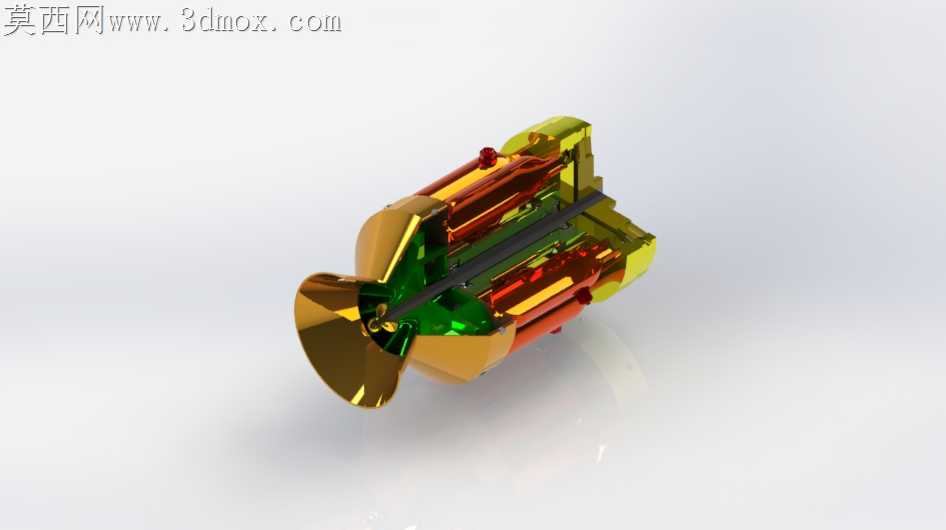

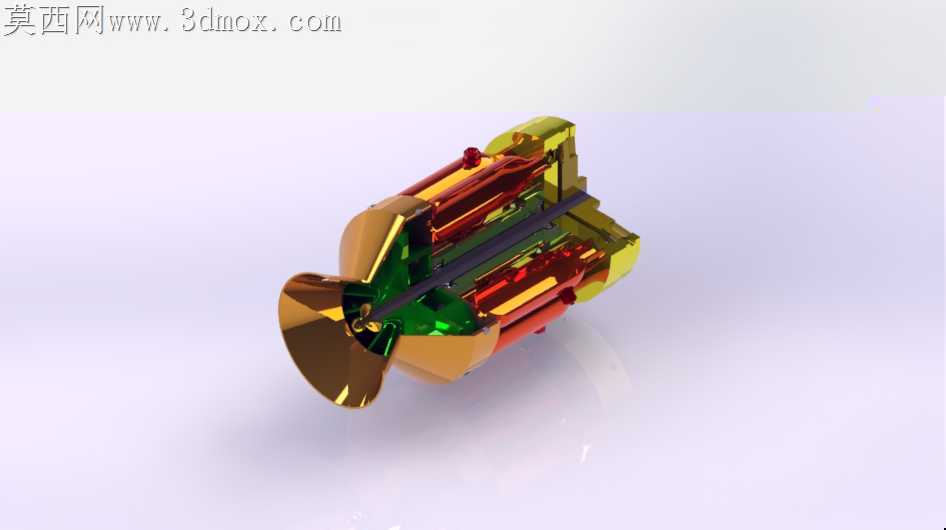

设计思路上，建模过程严格遵循小型喷气涡轮的实际工程逻辑，首先以核心转子的转动轴线为全局设计基准，依次向外嵌套导向叶片、压气机轮盘、燃烧室衬套、外层机匣等部件，所有配合面均预留了合理的装配间隙，既符合实际加工装配的公差要求，也能直观展示各部件的运动关系与气流走向。外观上采用金属质感分层配色，金色的机匣结构与绿色的涡轮叶片形成清晰区分，能够让观察者快速识别不同功能区域的结构边界。

在安装边界与尺寸适配层面，模型采用对称式环形布局，整体为同轴回转体结构，安装基准面设置在机匣后侧的连接法兰端，周向均布的连接点位可适配不同规格的安装支架，整体径向尺寸紧凑，轴向长度与径向直径的比例符合小型航空动力单元的布局要求，既不会占用过多安装空间，也能保证内部气流通道有足够的通流面积，满足动力输出的效率要求，可直接适配多数轻型飞行器的动力舱安装尺寸，无需额外进行大规模结构调整即可完成方案对接。
