双排滚子链条挠性联轴器结构设计

项目分类:通用机械零部件 发布时间:2024-12-23 ID:864140
  • 双排滚子链条挠性联轴器结构设计
  • 双排滚子链条挠性联轴器结构设计
  • 双排滚子链条挠性联轴器结构设计
  • 双排滚子链条挠性联轴器结构设计
  • 双排滚子链条挠性联轴器结构设计
  • 双排滚子链条挠性联轴器结构设计
  • 双排滚子链条挠性联轴器结构设计

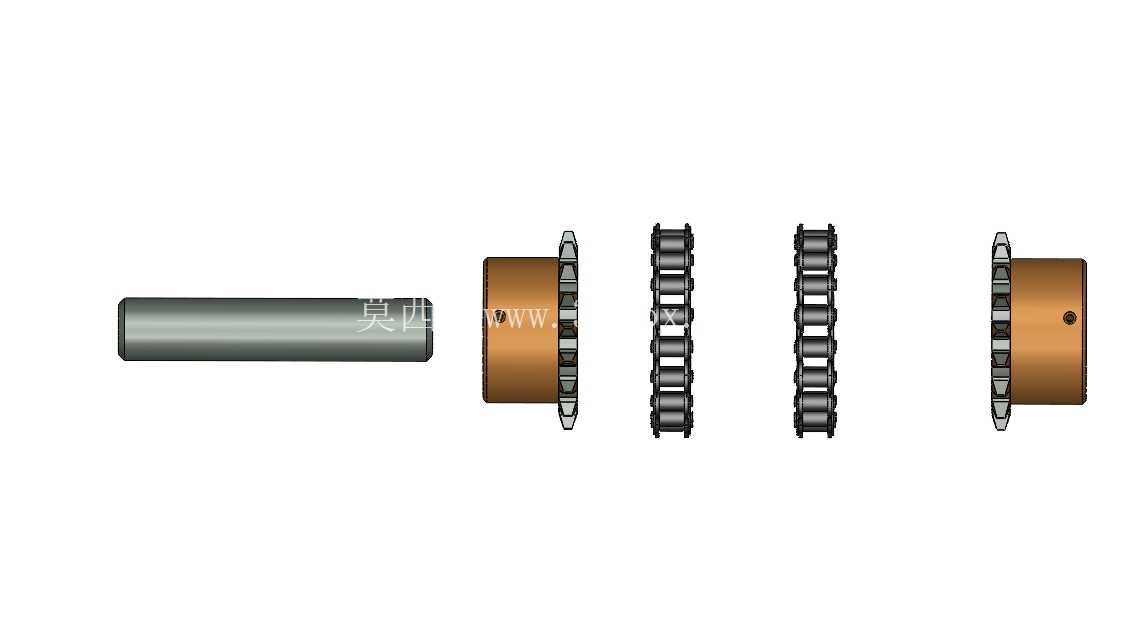

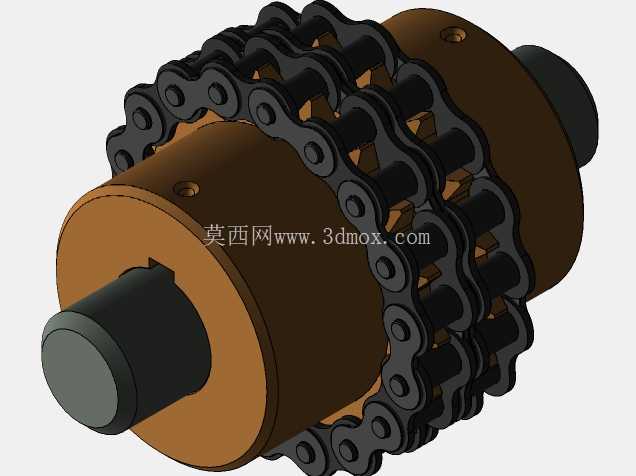

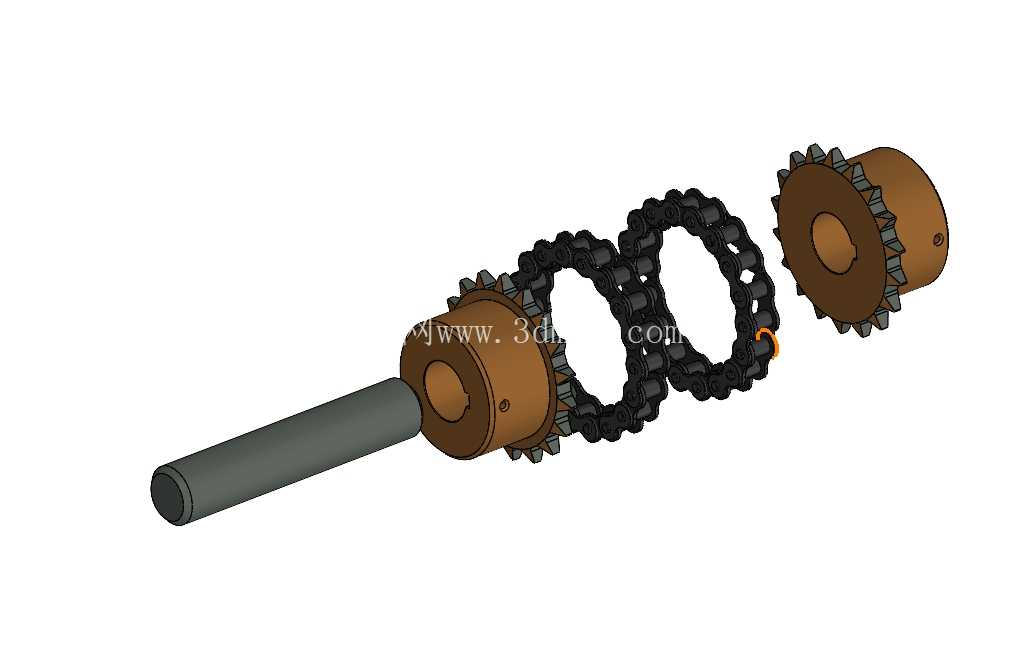

  从结构设计逻辑来看,两个链轮半体的齿形参数完全匹配所用双排链条的节距、滚子直径、排距参数,安装时无需额外调整啮合间隙,只需将两个半体分别固定在轴端后,扣合双排链条即可完成初步装配,相比齿式联轴器、膜片联轴器,其装配难度更低,后期维护时仅需拆卸链条即可完成两端轴系的分离,不需要移动两端的动力设备与负载设备,大幅降低现场运维的工作量。从功能特性上看,这种链条联轴器可同时补偿两轴之间的径向偏移、角向偏移与一定范围的轴向窜动,补偿能力远高于普通凸缘刚性联轴器,在存在安装误差、运行中基座沉降的输送线、小型减速机输出端、轻工机械传动组中应用十分广泛。在常规工业传动系统的轴系连接环节,很多现场工况都存在安装时的轴系对中偏差、运行过程中基座形变带来的轴系偏移、负载波动带来的冲击载荷问题,这类场景下刚性联轴器往往无法适配,容易出现轴系应力集中、键槽崩裂、轴承过载损坏的故障,而链条式挠性联轴器正是针对这类工况开发的轴系连接部件。这款联轴器采用双排滚子链条作为中间挠性件,搭配两个参数完全一致的链轮半体,分别与主动轴、从动轴通过键连接实现周向固定,依靠链轮轮齿与链条滚子的啮合来传递运动与扭矩。

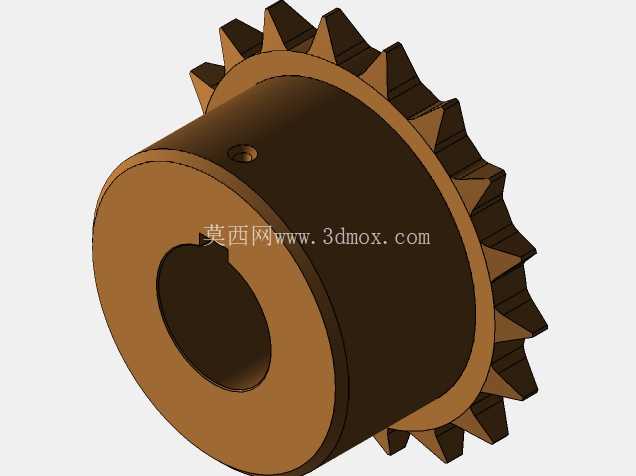

  由于链条本身存在一定的间隙,啮合过程中可吸收部分负载启动、正反转切换时的冲击载荷,对轴系上的轴承、键连接部位能起到一定的缓冲保护作用。从安装边界尺寸来看,两个链轮半体的轴孔可根据适配轴径设计对应的公差带,通常采用H7/k6的过渡配合搭配平键连接,保证扭矩传递的可靠性;链轮的齿顶圆直径、整体径向尺寸需匹配安装位置的外围防护空间,避免运行时链条与周边护罩、机架发生干涉;轴向尺寸上,两个半体安装到位后需预留出链条的装配宽度,同时要保证轴端的固定螺钉或者轴端挡圈不会与链条链板发生摩擦。

  设计过程中需要重点关注链轮的齿部淬火硬度,保证齿面具备足够的耐磨性,延长联轴器的使用寿命;链条的选型需要根据所传递的额定扭矩、工作转速来确定,避免高速工况下链条出现过大的离心力导致啮合失效,通常这类联轴器适用的转速范围不超过链条允许的极限线速度,在低速重载的传动场景下适配性更强。在实际选型应用时,需要核算轴系的最大工作扭矩,预留足够的安全系数,避免过载时链条断裂导致传动失效;同时安装时要控制两轴的对中偏差在允许的补偿范围内,过大的偏移量会加剧链条与链轮的磨损,缩短部件的更换周期。

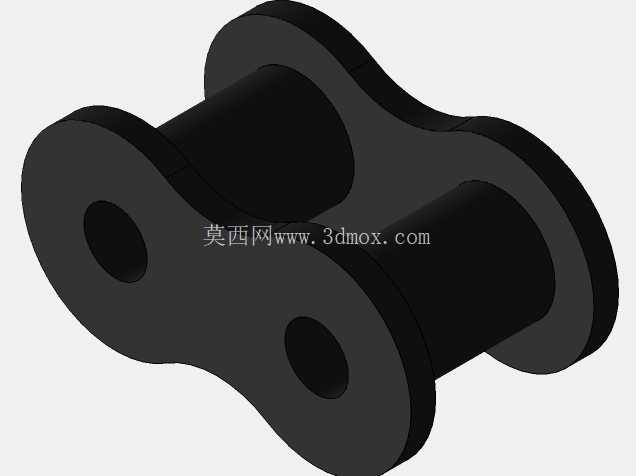

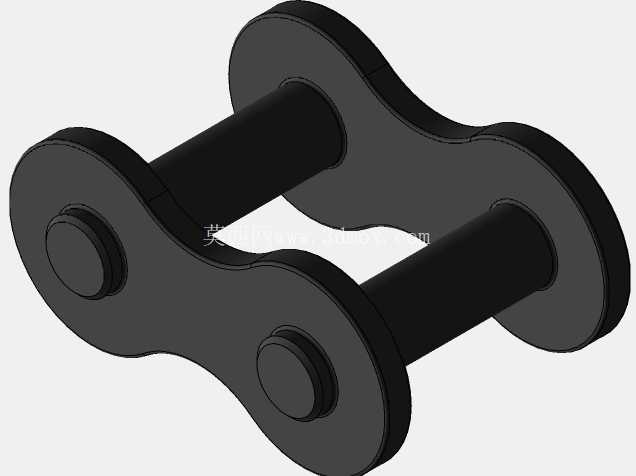

  日常运维中只需定期检查链条的润滑状态、链板的磨损情况、销轴的松动情况,及时补充润滑脂即可保证长期稳定运行,相比其他结构的挠性联轴器,其备件成本更低,更换便捷,非常适合中小型传动设备的轴系连接场景。在三维建模过程中,需要准确还原链轮的渐开线齿形、链条的各节链板、销轴、滚子的装配关系,保证装配后链条可绕链轮实现正常的啮合转动,模拟实际运行时的偏移补偿状态,验证不同偏移量下链条与链轮的啮合是否存在卡滞、干涉问题,为后续的工程出图、实物加工提供准确的模型依据。
