ABB33MVA69kV变13.8kV电力变压器结构

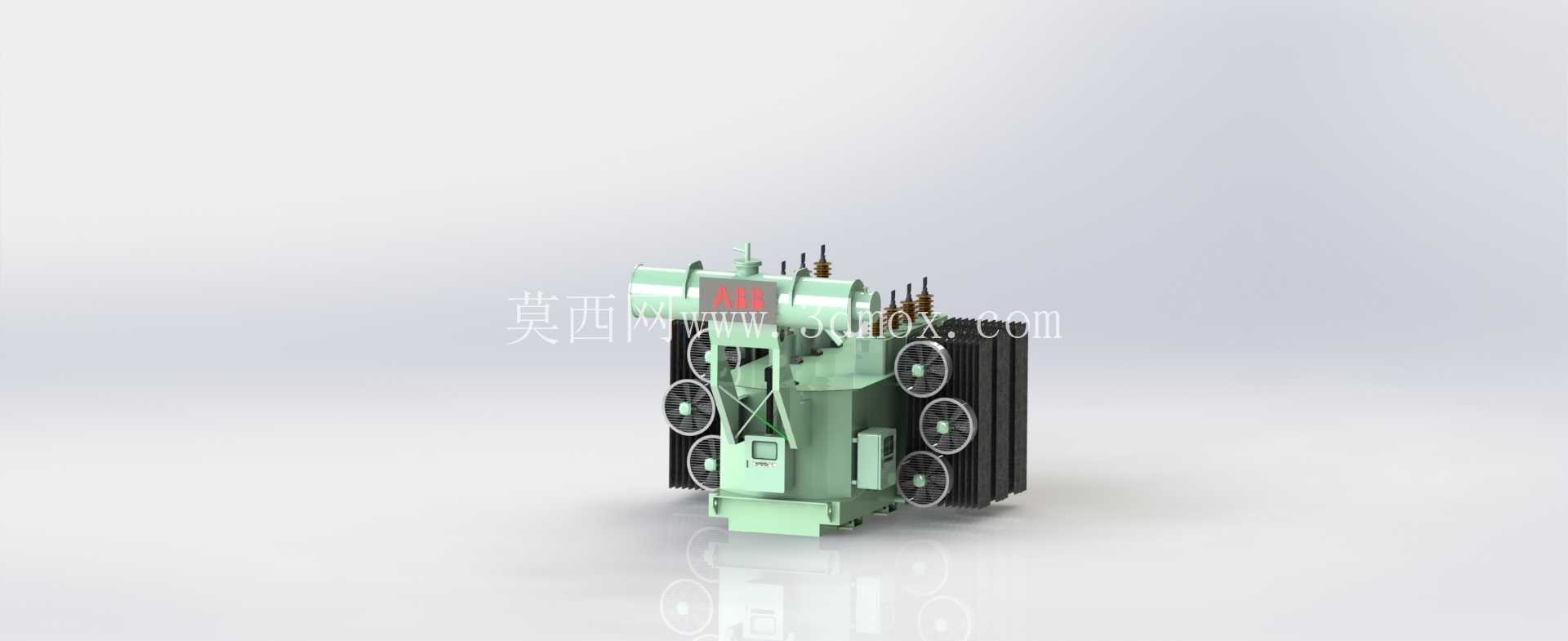

　　在区域输配电网络的电压等级转换节点中，这类大容量油浸式电力变压器承担着核心的电压变换与电能传输职能，常见于69kV高压输电网路向13.8kV中压配电侧过渡的变电站场景，能够将长距离输送的高压电能转换为适配工业园区、城镇片区配电网络的电压等级，保障电能传输过程中的损耗控制与供电稳定性。从设备实际功能来看，其核心是通过电磁感应原理完成不同电压等级的交流电能量传递，本体内部的铁芯、绕组是实现电磁转换的核心部件，外部配置的多组轴流冷却风扇与片式散热器组成强制风冷散热系统，当变压器带负载运行产生的热量通过绝缘油循环传递到散热器表面时，冷却风扇形成的定向气流能够快速带走热量，避免绕组温升超过绝缘材料耐受阈值，保障设备在额定负载甚至短期过载工况下的稳定运行。

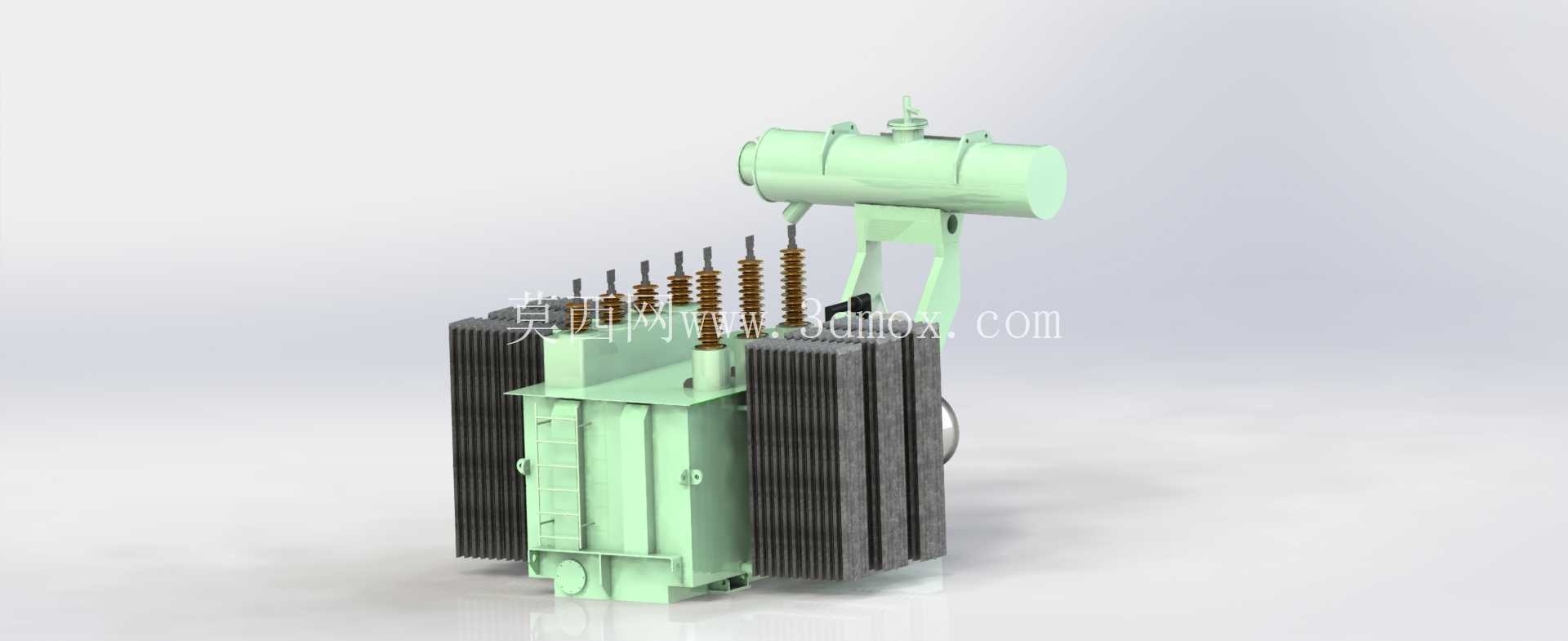

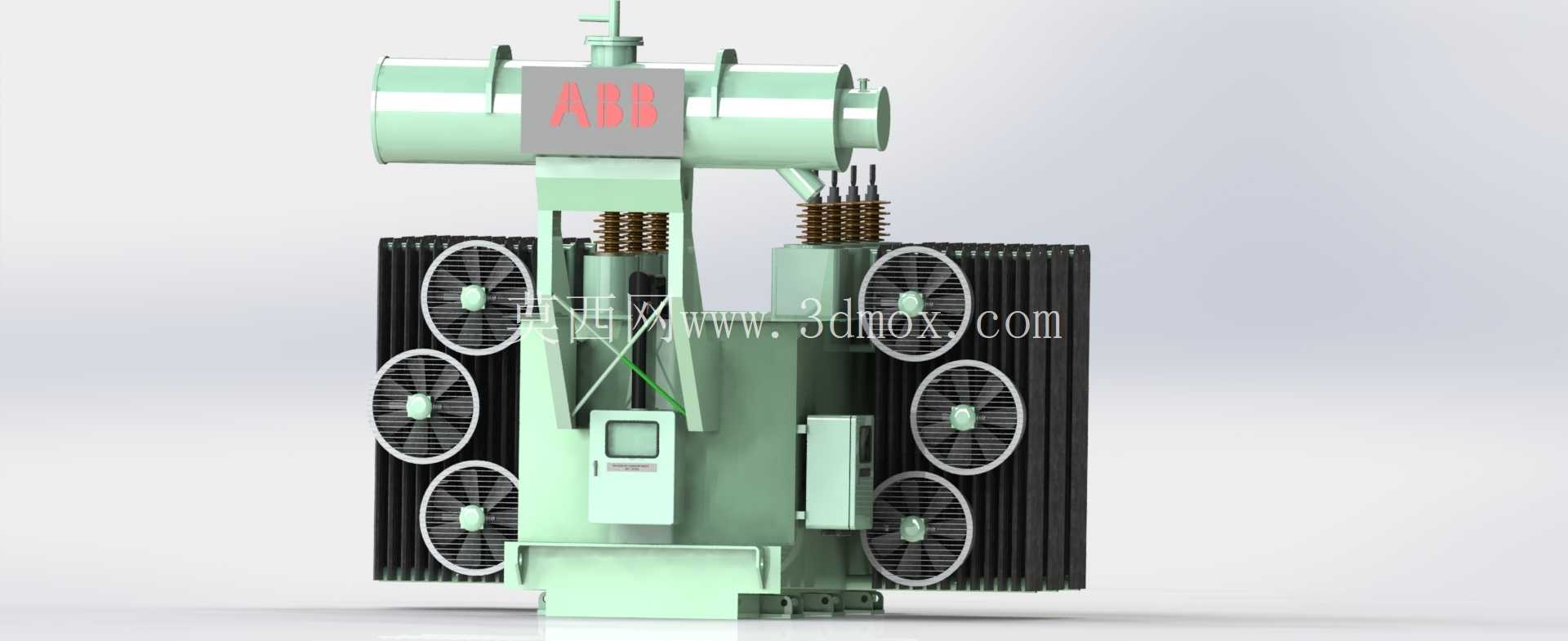

　　顶部的储油柜结构用于补偿绝缘油因温度变化产生的体积胀缩，同时减少绝缘油与空气的接触面积，降低油质氧化、受潮的概率，延长绝缘介质的使用寿命；高低压侧的绝缘套管承担着引出绕组接线、实现带电导体与接地油箱之间绝缘的作用，不同电压等级的套管爬电距离、绝缘强度均匹配对应侧的电压要求，避免运行中出现沿面放电、击穿等故障。从三维结构设计的角度来看，建模过程中首先需要确定油箱本体的核心安装边界，油箱作为承载内部铁芯、绕组与绝缘油的密封壳体，其底部的安装底座需要匹配变电站通用的基础安装尺寸，预留的地脚螺栓孔位间距、底座承重梁的位置都要符合现场安装的公差要求，避免后期现场安装时出现对位偏差。散热器的排布采用双侧对称布置的方式，每侧布置三列散热片组，对应配置六台轴流冷却风扇，这种排布方式能够让气流均匀覆盖每一片散热翅片，避免出现散热死角，同时风扇的安装支架采用可拆卸式结构设计，方便后期运维过程中对故障风扇进行单独更换，不需要拆解整体散热管路。本体侧面的端子箱、油位监测装置、温度传感器的安装位置都预留了足够的操作空间，方便运维人员日常巡检时读取参数、操作接线，不会被周边的散热结构遮挡操作路径。顶部的高压侧、低压侧套管排布严格遵循电气安全距离要求，不同相序的套管之间预留的空气间隙满足69kV电压等级的安全绝缘距离要求，避免极端天气下出现相间闪络故障。

　　在建模的细节处理上，冷却风扇的网罩、扇叶结构都按照实际产品的尺寸比例还原，风扇的接线管路沿着油箱侧壁的走线槽排布，整体走线整齐固定，避免运行过程中因振动导致线路磨损；油箱表面的加强筋结构按照受力分布设计，在油箱承受内部油压的位置增加筋板厚度，平衡壳体强度与整体重量，避免不必要的材料冗余。储油柜上的油位指示装置位置设置在巡检通道一侧，站在地面巡检位置就可以直接观察到油位刻度，不需要登高作业，降低日常运维的操作风险。高低压侧的接线端子板结构按照对应的接线规格设计，预留的接线空间能够满足不同规格电缆、母线排的连接需求，端子处的密封结构能够实现户外环境下的防水防尘要求，适配露天变电站的安装使用场景。

　　从安装边界的维度考量，设备整体的宽度、高度尺寸需要匹配变电站内的设备间隔预留空间，侧面与周边构筑物、其他设备的距离满足消防、运维通道的宽度要求，顶部的带电部分与架空母线、站区构架的安全距离符合高压配电装置的设计规范，设备吊装时的吊点位置设置在油箱顶部的承重吊耳处，吊耳的承重能力匹配设备整体总重量，吊装过程中不会出现壳体变形的问题。整体结构设计充分考虑了户外长期运行的环境适应性，所有外露的金属构件都做了对应的防腐处理，紧固件采用热镀锌材质，能够耐受户外日晒雨淋、温差变化的环境影响，减少长期运行过程中的锈蚀问题。散热系统的控制逻辑预留了温度联动的接口，当顶层油温达到设定阈值时自动启动对应组数的冷却风扇，油温降低到阈值以下后自动关停，在保障散热效果的同时降低风机运行的能耗与磨损。
