电气布线用普尔加达穿线盒结构设计

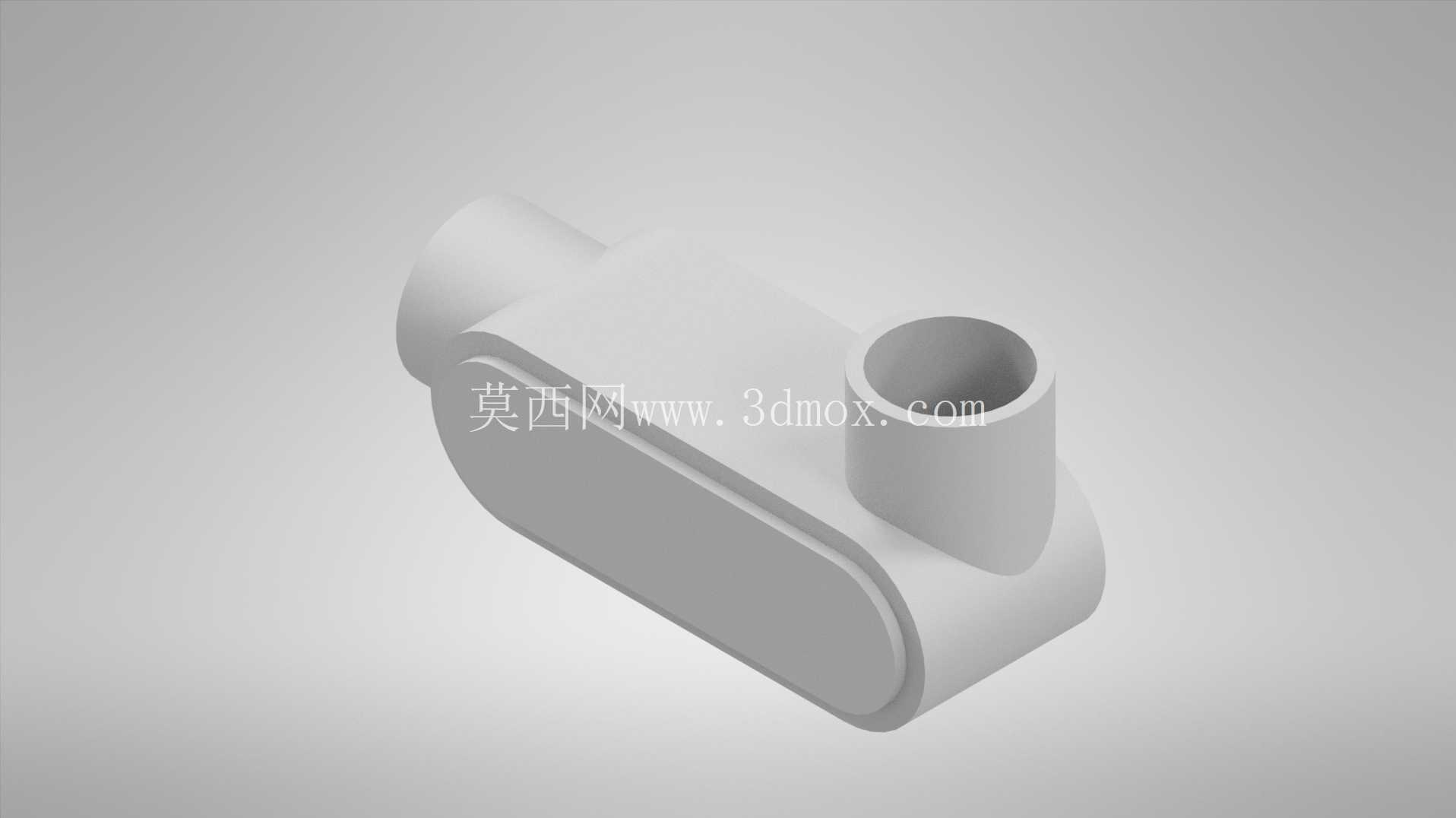

　　在工业电气布线、建筑配电管线敷设的现场作业场景中，这类带侧向接口的穿线构件是管线转角、分支位置的核心防护连接件，主要承担线缆穿引过渡、接口密封防护、管线走向调整的实际作用，替代传统直角弯头在小空间布线场景下的适配短板，尤其适合预埋管线、设备内部走线的紧凑安装环境，能避免线缆弯折角度过小造成的绝缘层破损、线芯应力集中问题。从结构设计逻辑来看，主体采用长圆形中空腔体结构，腔体内部做了顺滑的圆弧过渡处理，没有尖锐的内角棱边，线缆穿引过程中不会被结构棱边刮伤绝缘层，腔体的容积设计预留了足够的线缆冗余空间，可同时容纳3-4根同规格低压线缆完成转向过渡，不需要额外增设分线盒来拓展空间。

　　侧向伸出的接口采用标准等径圆柱结构，接口端面做了平齐处理，可直接与同规格的穿线导管做插接配合，接口外壁预留了密封件安装的台阶位，安装时搭配橡胶密封圈即可实现IP65级别的防护效果，避免粉尘、水汽沿管线接口进入腔体内部侵蚀线缆。主体与侧向接口的衔接位置做了加厚的圆角过渡处理，这部分是压铸成型过程中容易出现应力集中的位置，加厚圆角设计既可以提升构件整体的抗冲击强度，避免安装过程中敲击、外力挤压造成接口断裂，也能优化压铸成型时的金属液流动路径，减少成型后内部缩孔、冷隔的缺陷概率。

　　从安装边界来看，构件整体的外轮廓没有突出的安装耳、卡扣结构，属于直插式安装构件，安装时不需要额外预留螺栓固定的操作空间，只需要保证管线接驳位置的直线段长度满足接口插接深度要求即可，长圆形主体的扁平结构设计可以直接嵌入墙面开槽、设备线槽的狭小空间内，相比圆形的穿线盒能减少30%左右的空间占用，特别适合薄墙预埋、设备内部夹层的布线场景。构件的壁厚设计保持了均匀一致性，整体壁厚控制在2.5mm左右，既满足压铸成型的工艺要求，避免壁厚差异过大造成的成型冷却变形，也能保证构件安装后具备足够的结构强度，承受管线铺设过程中的侧向拉扯力、混凝土预埋时的挤压力不会出现开裂变形。腔体两端的接口与主体保持同轴度公差控制在0.1mm以内，安装后导管与构件的衔接位置不会出现错位偏差，保证管线整体的平直度，减少线缆穿引时的阻力。在实际工程应用中，这类构件常被用在低压电气布线系统的转角位置，比如厂房墙面的水平管线转向垂直敷设、设备控制柜内部的线缆分路引出、户外照明管线的地下敷设转角等场景，相比传统的90度直角弯头，它的转弯半径更大，线缆穿引时的阻力更小，后期线缆更换维护时可以直接从腔体位置抽拉线缆，不需要拆解整段管线，能大幅降低后期运维的工作量。

　　设计过程中也充分考虑了压铸生产的工艺性，所有的外角都做了R1.5的圆角处理，既可以避免安装过程中尖锐边角划伤施工人员，也能减少压铸模具的锐角磨损，提升模具的使用寿命，构件的分型面设置在长圆形腔体的中心平面位置，侧向接口的抽芯方向与主体开模方向垂直，不需要复杂的多向抽芯结构就能完成成型，能有效控制批量生产的制造成本。从实际使用的可靠性角度出发，腔体内部的中空通道没有任何加强筋、凸起结构，整个通道保持顺滑连续，线缆穿引过程中不会出现卡滞，即使是带接头的线缆也能顺利穿过腔体完成敷设，接口的内径尺寸与常规穿线导管的外径做了公差匹配，采用间隙配合的公差设计，安装时不需要过大的敲击力就能完成插接，同时配合密封圈能保证足够的连接紧固力，不会出现管线受拉扯时脱落的问题。
