电气穿线用三通式弯角接线座结构

这款管线连接件主要面向低压电气布线场景，常见于设备内部线缆分线、穿线防护的安装工位，不管是商用电气柜的内部走线排布，还是小型机电设备的线缆转角过渡，都能用到这类结构件。从实际使用逻辑来看，它的核心作用是给穿入的线缆提供硬质防护通道，同时在管线转角、分线的位置做结构过渡，避免线缆直接弯折出现绝缘层破损、线芯断裂的问题，也能让布线走向更规整，减少后期设备维护时理线的工作量。

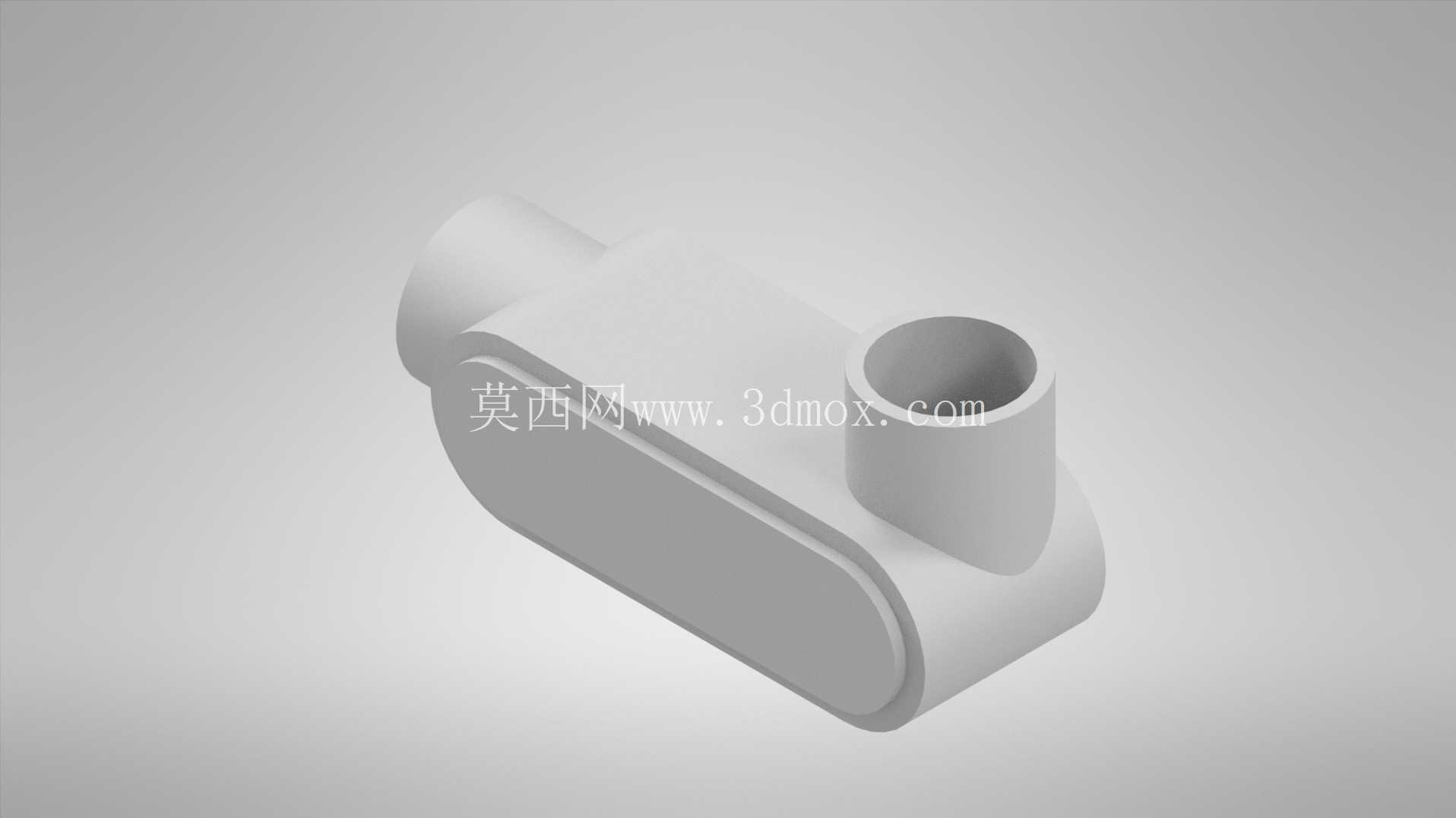

设计上首先考虑的是穿线操作的便利性，主体采用长圆形的中空腔体结构，一端做了轴向的直通接口，垂直于腔体的位置设置了向上的承插接口，腔体另一端做了圆弧封边，没有尖锐的棱角，线缆穿入的时候不会刮伤绝缘层。接口的内径做了统一的公差匹配，和常规的PVC穿线管、金属波纹管的外径适配，安装的时候可以直接涂胶粘接或者用卡箍紧固，不需要额外做转接加工。腔体的壁厚做了均匀化处理，整体壁厚控制在2.5mm左右，既保证了结构强度，在受到外力挤压的时候不会出现塌陷变形，也不会因为壁厚过大导致整体重量超标，安装后不会给固定点位带来额外的负载压力。

从安装边界来看，整个零件的轴向总长度控制在82mm，垂直接口的顶端到腔体底部的总高度是47mm，腔体的宽度是32mm，安装的时候只需要在固定面板上预留对应尺寸的安装空间即可，不需要额外预留太大的操作空间，适合在设备内部紧凑的布线区域使用。接口的插入深度做了12mm的设计，足够保证管线插入后的连接强度，即使设备运行过程中产生振动，也不会出现管线脱落的问题。腔体内部的转角位置做了R5的圆弧过渡，没有直角台阶，线缆穿入的时候可以顺滑通过，不会在转角位置出现卡滞，穿线的时候不需要额外用钢丝引线就能轻松把线缆从直通端穿到垂直接口端，能有效提升现场布线的施工效率。

结构细节上，零件的外表面做了哑光的平整处理，没有多余的凸起或者加强筋结构，一方面是为了降低注塑或者冲压成型的工艺难度，减少生产过程中的瑕疵率，另一方面平整的外表面也方便后期在零件表面做标识喷印，标注线路编号或者电压等级，方便后期维护的时候快速识别线路走向。零件的底部做了平面处理，可以直接通过胶粘或者扎带固定在安装板上，不需要额外设计安装耳，在空间受限的位置也能灵活固定。考虑到电气场景的使用需求，整个结构没有多余的缝隙，拼接位置做了密封面设计，如果配套密封圈使用，还可以达到基础的防尘防水效果，适合在有少量粉尘或者溅水的车间设备环境中使用。

从建模逻辑来看，整个零件采用对称式的结构布局，以长圆形腔体的中心轴线为基准，垂直接口的中心正好落在腔体的中心对称面上，这样的设计可以保证受力均匀，当接口位置受到管线的拉扯力时，力可以均匀分散到整个腔体上，不会出现局部应力集中导致的开裂问题。建模过程中首先绘制腔体的截面轮廓，拉伸生成主体结构后，再通过布尔运算开出内部的穿线通道，最后对所有的锐边做倒圆角处理，整个建模过程没有多余的特征，参数化调整的时候只需要修改接口内径、腔体长度这几个核心参数，就可以快速衍生出不同规格的同系列产品，适配不同线径的穿线需求。

实际选型的时候，需要根据穿入线缆的总外径来匹配对应的接口尺寸，要保证线缆总截面积不超过接口内部截面积的40%，留足足够的散热空间，避免线缆长时间工作发热无法散出导致绝缘层老化加速。如果是用在有振动的设备上，还可以在接口位置加装橡胶护线圈，进一步缓冲振动对线缆的磨损，延长线缆的使用寿命。这类结构件虽然属于电气系统里的小型辅件，但细节设计的合理性会直接影响整个设备布线系统的可靠性，不合理的转角结构很容易导致线缆破损引发短路故障，因此在结构设计阶段就需要充分考虑穿线的顺滑度、连接的可靠性以及安装的便捷性，从细节处提升整个电气系统的稳定性。
