户外柱上高压熔断器式隔离开关结构

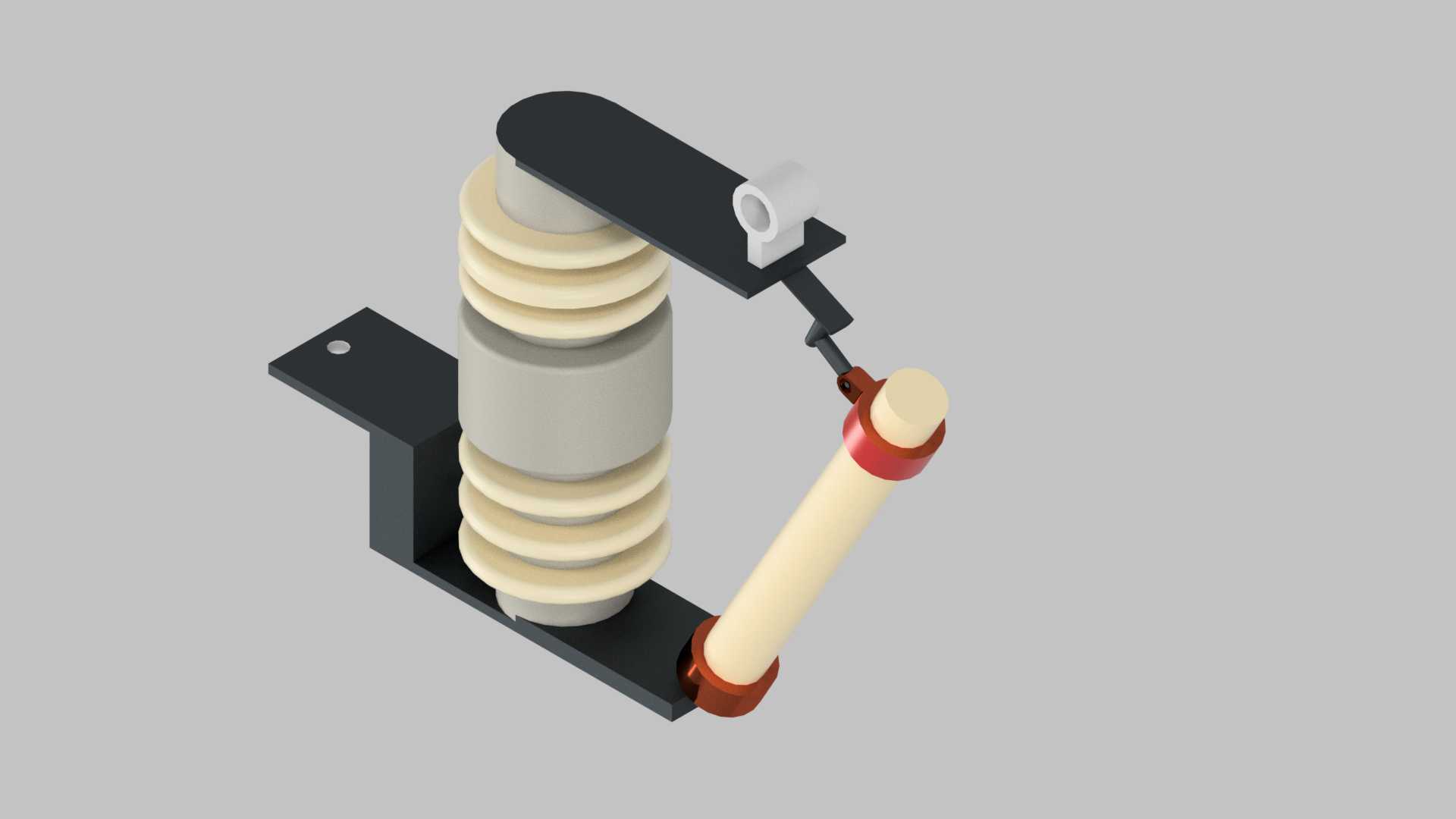

　　做配电设备结构设计快十二年，经手的户外柱上开关类三维模型不下百套，这次拿到的这款带熔断器的柱上隔离开关结构，刚好适配10kV农网改造、户外台区进线侧的保护与隔离需求，很多刚入行的结构工程师容易把这类器件和普通跌落式熔断器搞混，实际上它同时承担了无负荷分断隔离、短路故障熔断保护两个核心功能，比单一熔断器的操作安全性要高不少。先从安装边界说起，这套结构的安装底座采用双侧L型折弯安装支架，支架上预留的两个长圆孔安装孔位，孔距适配常规10kV柱上横担的标准安装孔距，安装时不需要额外打孔适配，直接用M16的U型抱箍就能固定在水泥横担上，整体安装完成后，绝缘支柱的垂直高度控制在320mm以内，带电部分对接地横担的空气间隙满足10kV户外配电装置的最小安全距离要求，哪怕是雨季潮湿环境下，也不会出现沿面放电或者间隙击穿的问题。

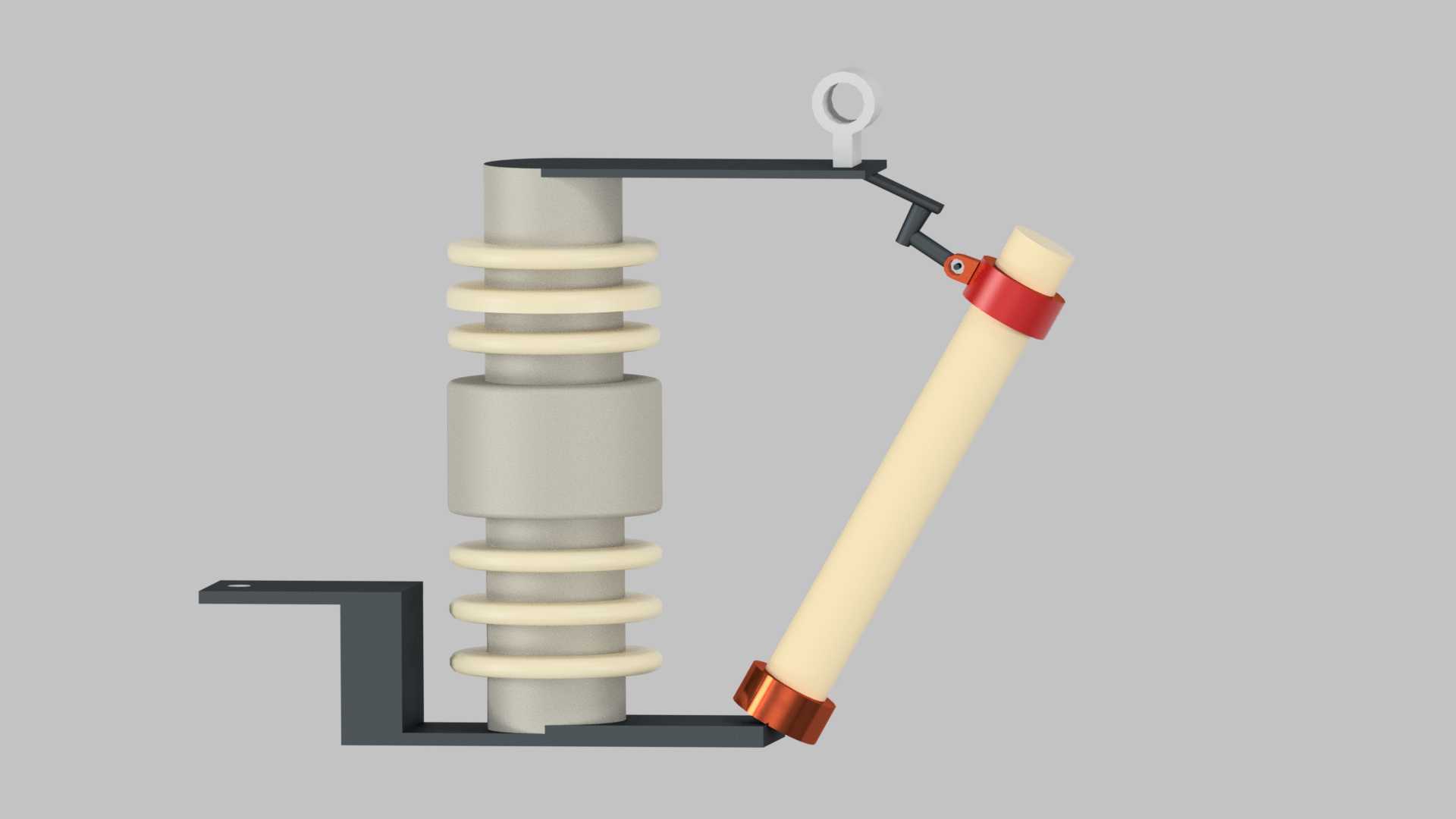

　　绝缘部分采用的是上下两段式瓷质绝缘子结构，伞裙采用大小交替的防污型设计，爬电距离比普通平伞结构高40%左右，适合沿海、重工业污染区这类积污严重的场景，建模的时候特意把伞裙的过渡圆角做了R3的处理，避免尖角处电场集中，长期运行出现电晕老化的问题。导电回路的设计上，静触头端固定在上绝缘支柱顶端，采用带自锁压片的铜质镀锡触头，动触头端和熔断管直接连接，熔断管采用环氧玻璃布管外壳，内部填充石英砂灭弧介质，两端的铜帽和管身的配合公差控制在0.1mm以内，建模时特意还原了熔断管两端的红色密封端盖，以及端盖处的压力释放槽结构，当内部熔丝熔断产生电弧时，高压气体会从压力释放槽定向排出，不会出现管身炸裂的问题。操作联动结构是这套模型里最需要注意细节的地方，上绝缘支柱侧面延伸出的黑色操作挂板，是用来连接绝缘操作杆的挂点，分闸的时候向上推动操作挂板，联动机构会带动动触头端的熔断管向下翻转，形成明显的断开点，和普通跌落式熔断器靠熔丝张力保持合闸状态不同，这套结构的合闸位置有独立的机械锁扣，哪怕是遇到大风天气、或者外部震动，也不会出现误分闸的情况，建模的时候把锁扣的扭簧安装位、转轴的配合间隙都做了还原，转轴处的配合间隙留了0.2mm，实际装配的时候可以填充低温润滑脂，保证户外低温环境下操作不会卡涩。

　　很多新手建模的时候容易忽略接线端子的结构，这套模型里的进出线端子都采用了平板式接线端子，端子板厚度8mm，预留的接线孔直径13mm，可以适配16-120平方毫米的钢芯铝绞线或者绝缘导线，端子板和导电杆的连接采用焊接结构，建模时特意做了焊接处的圆角过渡，避免应力集中导致长期运行出现端子断裂的问题。从实际应用场景来看，这类开关一般装在配电变压器的高压侧进线端，当变压器内部出现短路故障时，熔断管内的熔丝会快速熔断，切断故障电流，同时运维人员检修的时候，可以通过操作杆直接分闸，形成明显的物理断开点，保证检修作业的安全，和柱上断路器配合使用的时候，还能缩小故障停电范围，减少停电时间。

　　建模过程中对所有钣金件的折弯系数都按照Q235钢材的常规参数做了设置，折弯内R角取板厚的1.5倍，展开后可以直接用于激光下料，不需要二次调整尺寸，绝缘件的模型也按照实际瓷件的脱模斜度做了1.5度的拔模处理，和实际生产的零件尺寸偏差控制在0.5mm以内，完全可以用于结构干涉检查、安装模拟、施工方案演示等场景。另外要注意的是，这套结构的带电部分相间距离按照10kV户外要求做了预留，如果是用于更高电压等级的场景，需要调整绝缘支柱的高度和安装支架的长度，不能直接套用尺寸，实际选型的时候还要根据安装地点的海拔高度修正绝缘距离，海拔超过1000米的地区，每升高100米，绝缘距离要增加1%，这些细节在做三维建模的时候都要提前考虑到，避免后续生产安装时出现尺寸不匹配的问题。
