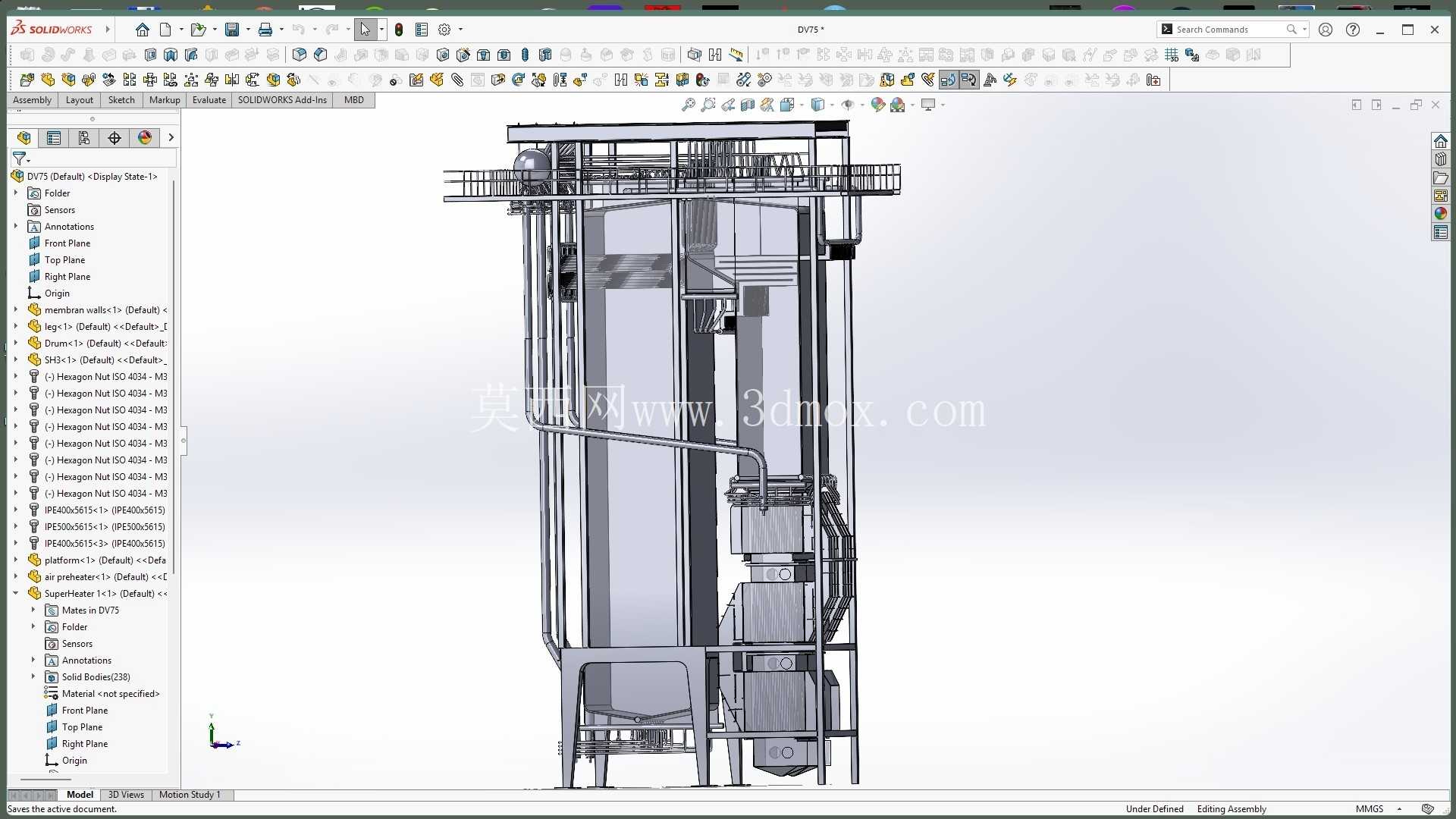

DV-75型锅炉配套蒸汽过热换热装置

在燃煤、燃气电站锅炉以及大型工业蒸汽锅炉的炉膛上部区域，这类过热换热装置是整个汽水流程里不可或缺的核心换热部件，它布置在壁式过热器与二级过热器单元之间的烟气通流段，是高温烟气进入后续对流受热面之前接触到的第一组对流换热装置，承担着将饱和蒸汽进一步加热到额定过热温度、匹配汽轮机或工业用汽参数要求的关键作用。从实际运行逻辑来看，炉膛内燃料燃烧产生的高温烟气流经SH2、SH3辐射换热段之后，会以均匀的流速横向冲刷该过热器的管束区域，管内流动的饱和蒸汽在流动过程中持续吸收烟气携带的热量，逐步提升蒸汽温度，同时通过管束的排布设计控制烟气流速，避免局部烟速过高造成管束磨损，也防止烟速过低导致积灰、换热效率不足的问题。

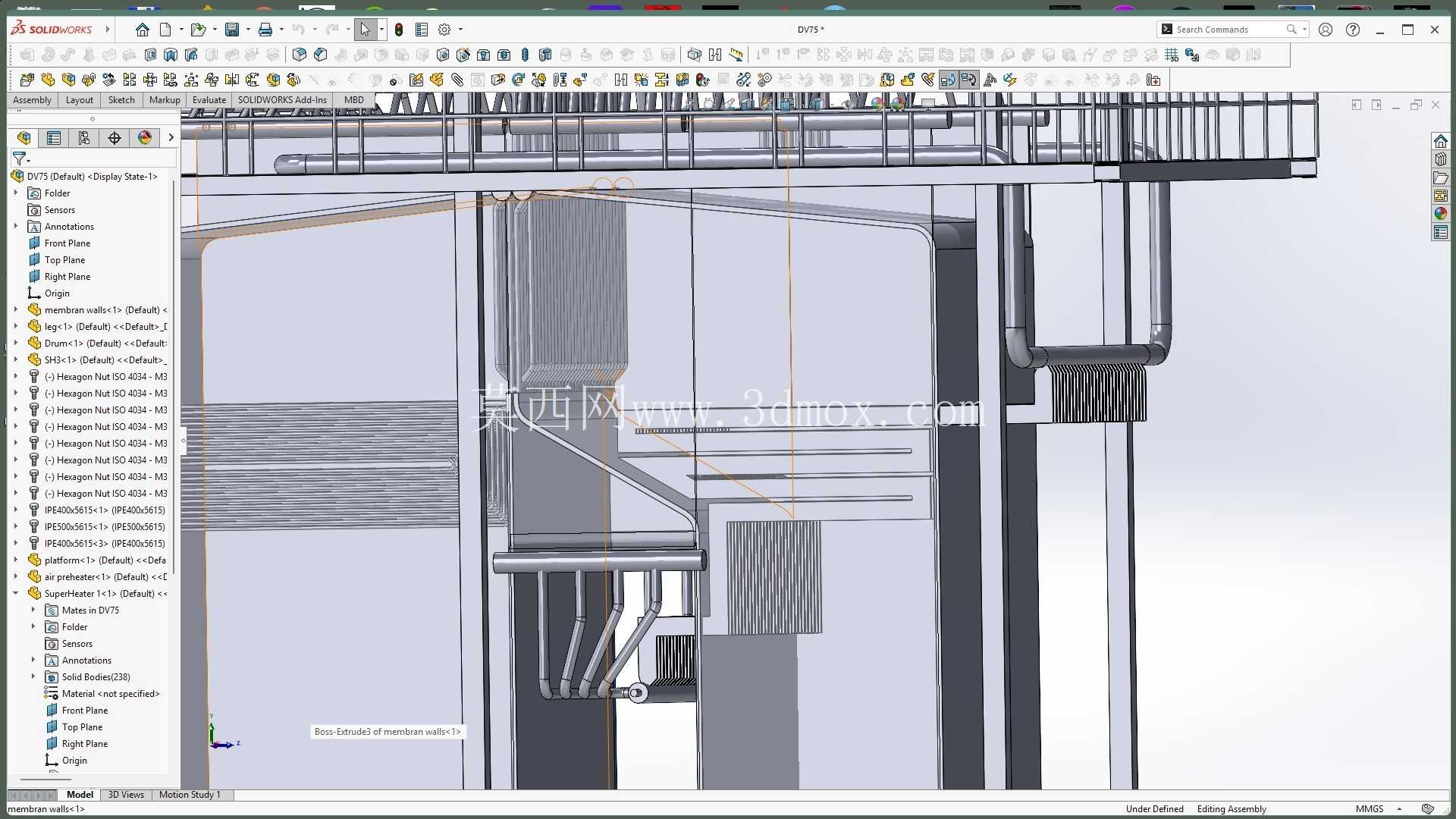

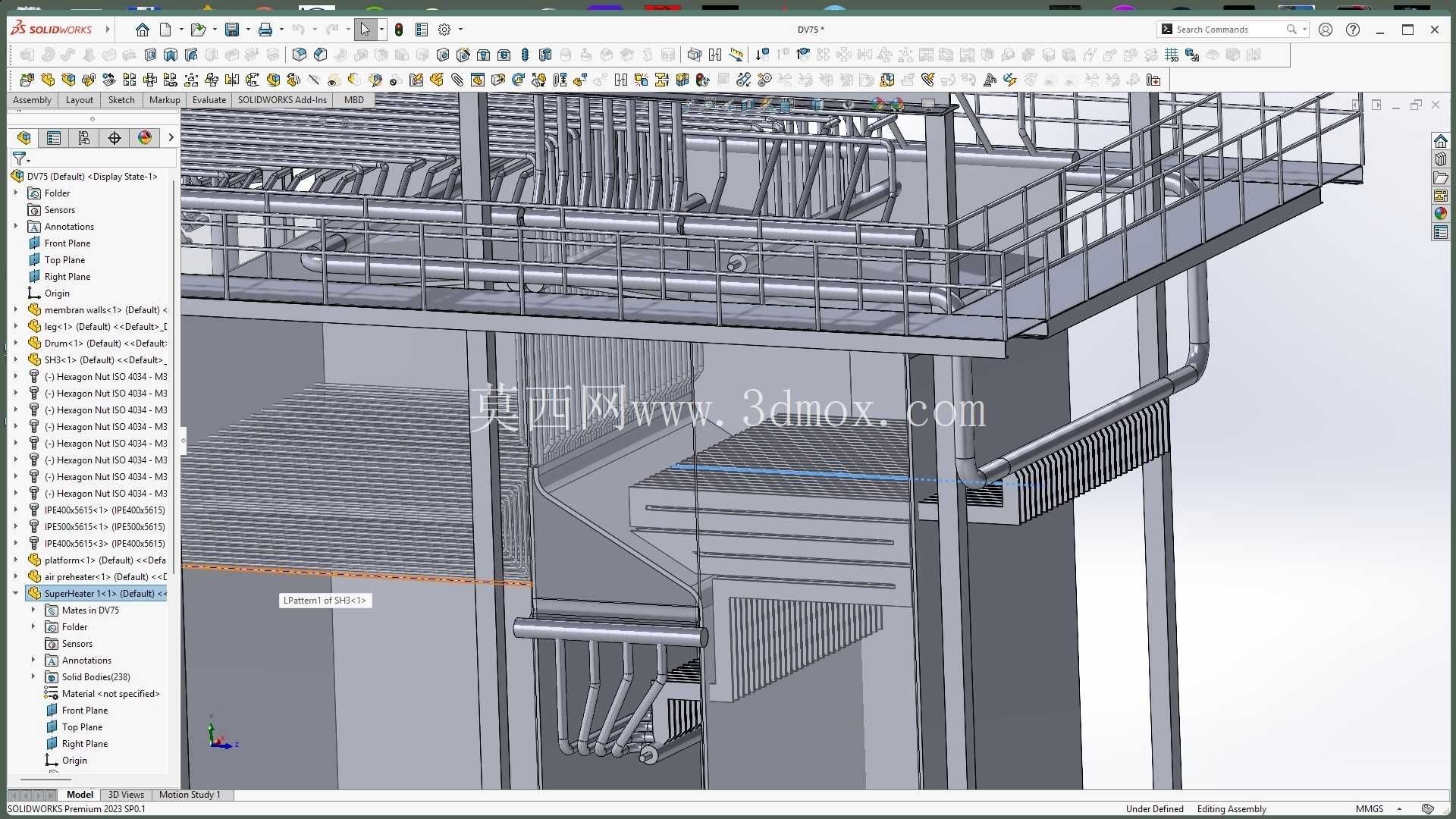

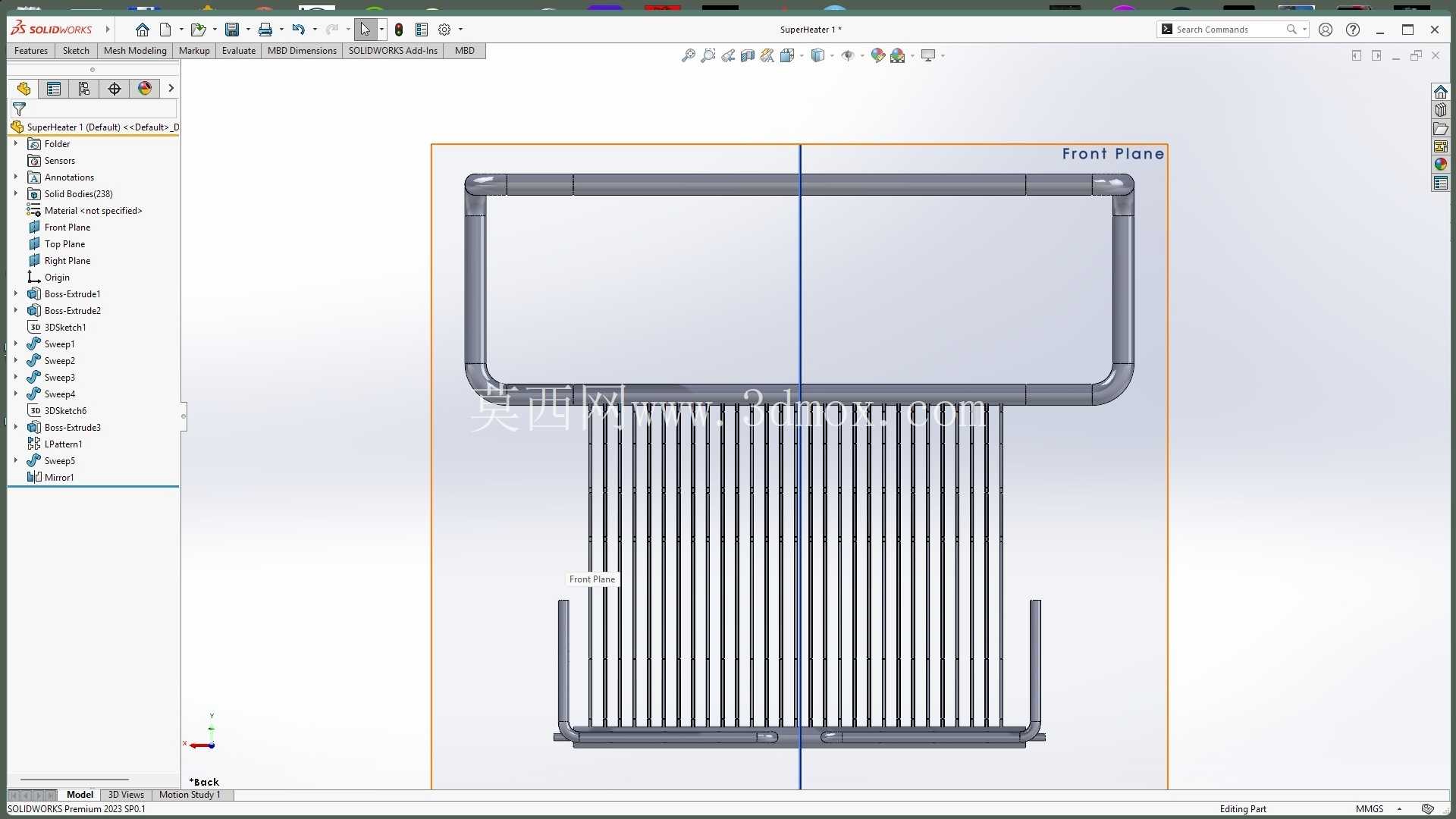

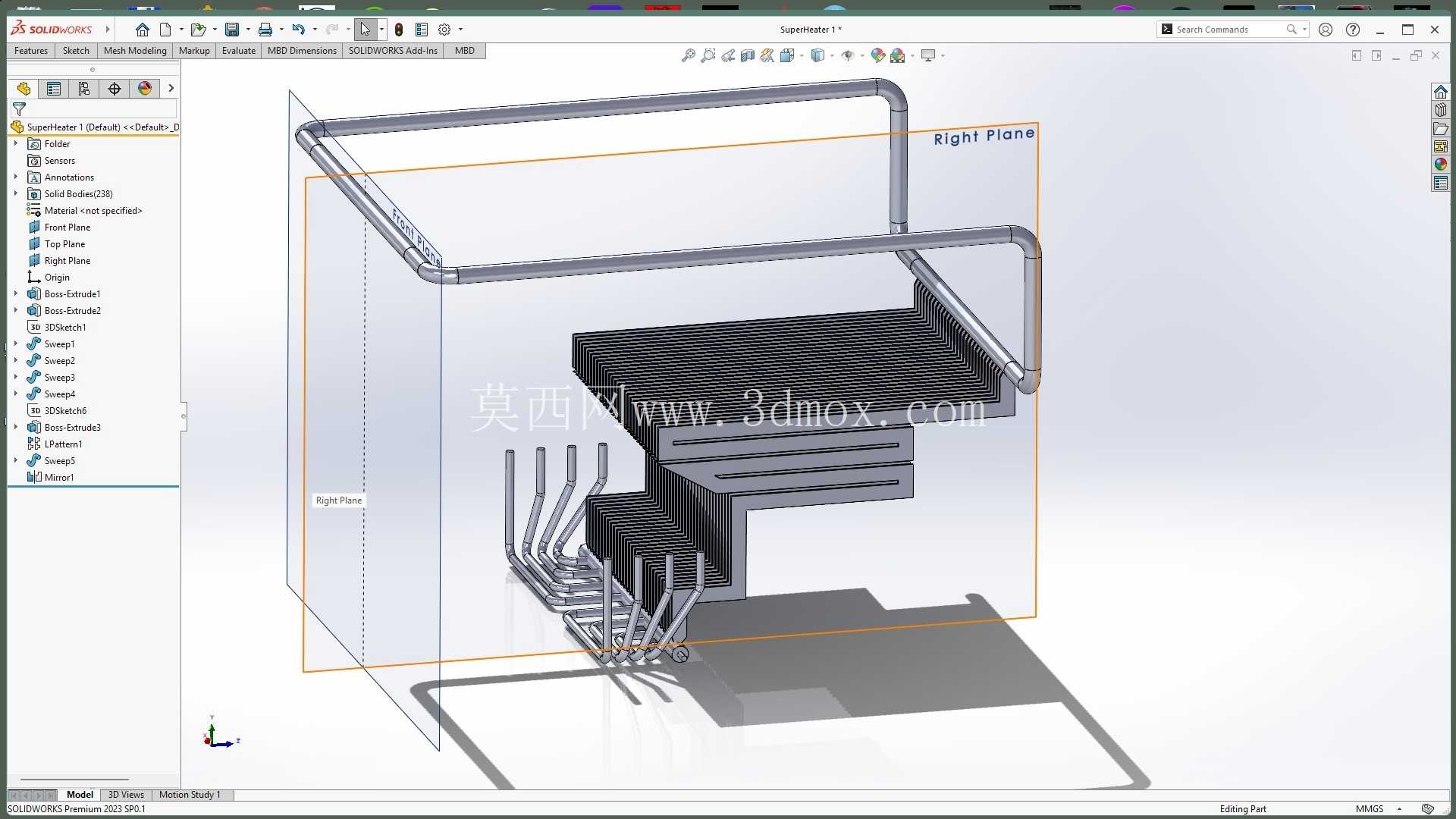

从结构设计层面来看，该装置采用模块化的管束排布思路，换热管采用顺列与错列结合的布置方式，在烟气入口段采用大节距顺列排布，降低入口段的飞灰磨损速率，在核心换热区域采用小节距错列排布，提升烟气扰动程度，强化对流换热效果。装置配套设置了多层检修操作平台，平台边缘设置标准化的防护栏杆与走台板，平台的支撑结构与过热器的本体钢架采用一体化设计，既减少了现场安装的焊接工作量，也能保证平台的承载能力满足检修人员通行、更换管束的载荷要求。管系的连接采用集中集箱结构，进出口集箱布置在装置的侧部区域，通过连接管与各片管屏连通，集箱的支座设置了膨胀补偿结构，能够吸收设备启停过程中管系受热产生的轴向与径向膨胀量，避免管系产生额外的热应力导致焊口开裂。

在安装边界的设计考量上，该装置的整体外形尺寸匹配常规75t/h级锅炉的炉膛上部通流截面尺寸，宽度方向与炉膛侧墙水冷壁的安装预留间隙控制在合理范围，既保证炉墙的密封结构有足够的安装空间，也避免间隙过大造成烟气短路。高度方向上，装置底部与下方辐射受热面的预留距离满足烟气均流的要求，顶部与炉顶密封结构的连接位置预留了保温层的敷设空间，所有与外部管道连接的接口位置都设置了明显的安装定位基准，方便现场安装时与上下游的蒸汽管道、疏水管道精准对接。管屏之间设置了定位卡块与防震结构，避免烟气流过管束时产生卡门涡街引发管束共振，延长设备的实际使用寿命。

从实际应用场景的适配性来看，这类过热装置不仅适用于常规的电站锅炉，在化工、冶金行业的自备电站锅炉、余热锅炉上也有广泛的应用，它的换热效率直接影响整个锅炉系统的热效率，设计过程中需要根据实际的燃料特性、烟气含尘量调整管束的节距、材质以及烟气流速，比如在燃用高灰分煤种的场景下，会适当加大管束的横向节距，选用耐磨性能更好的管材并在烟气入口段加装防磨盖板；在燃用清洁燃料如天然气的场景下，可适当缩小管束节距提升换热效率，缩减设备的整体体积。装置的疏水、放气接口都布置在操作平台可达的位置，方便日常运行过程中的疏水操作与检修时的放气泄压，所有的平台爬梯都按照人体工程学的要求设置踏步间距与扶手高度，保证检修人员操作时的通行安全。
