大载重双剪叉液压升降作业平台结构

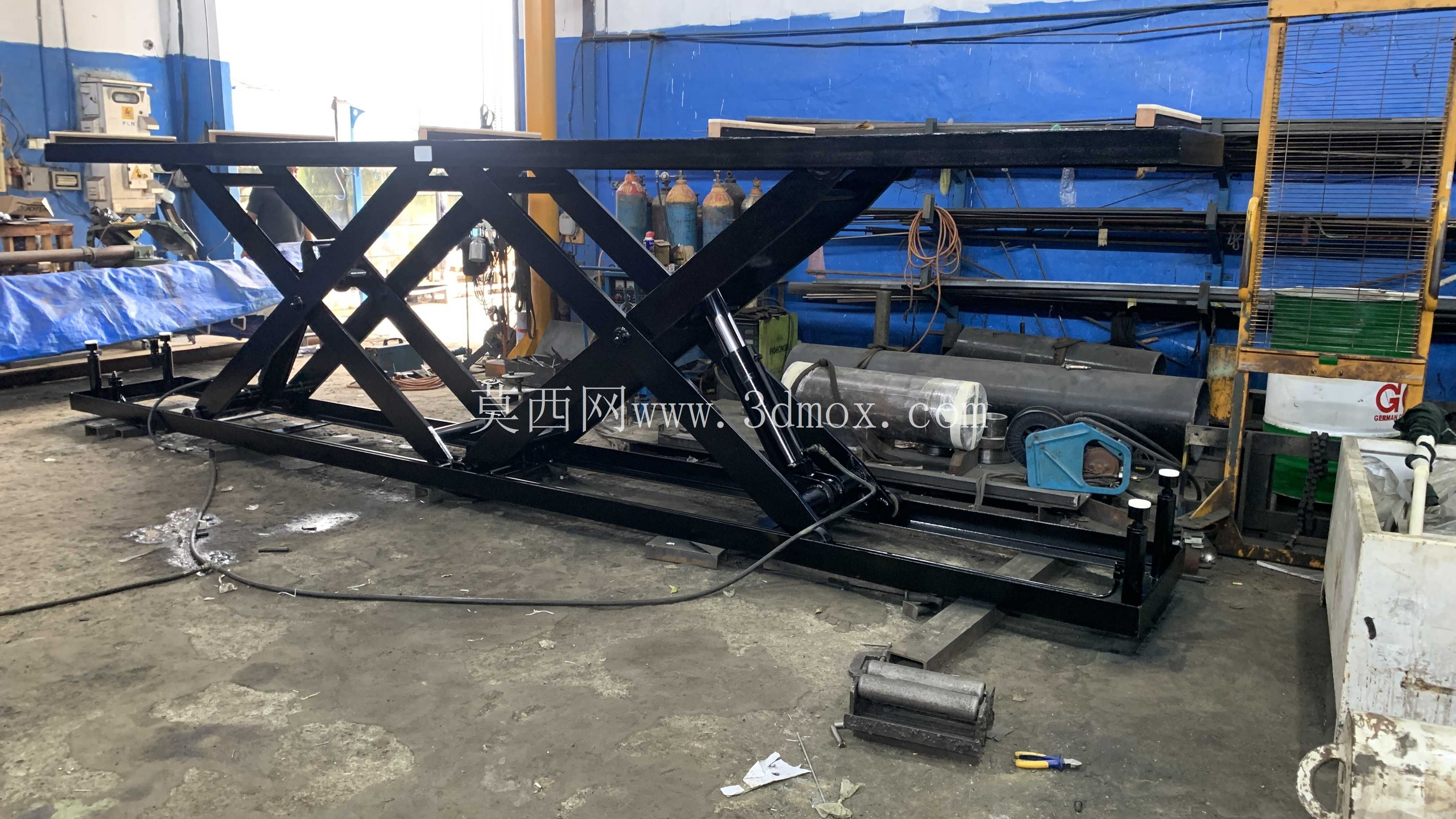

该款升降作业平台采用双组平行剪叉臂作为核心承载结构，区别于单剪叉结构的偏载易失稳问题，双剪叉布局可在长行程举升过程中保持台面受力均匀，适配大跨度台面的重载举升需求，在汽车零部件焊装线、重型模具周转区、仓储重型货物分拣工位中，可承担固定工位间的垂直物料转运、工件高度适配作业，替代传统行车吊运的低效高风险作业模式，也可嵌入自动化生产线作为高度调节工位，配合辊道、机械手完成不同工序间的工件高度差补偿。

从结构设计逻辑来看，剪叉臂采用高强度矩形型钢焊接成型，臂架间铰接点采用自润滑衬套配合销轴连接，避免长期重载往复举升过程中铰接点出现卡滞、磨损过量问题，每组剪叉臂配置独立的液压驱动油缸，油缸缸体端铰接于底架内侧支座，活塞杆端铰接于剪叉臂中部受力点，双油缸采用同步阀控制油路，保证两组剪叉臂举升过程中速度一致，避免台面倾斜引发的物料滑落风险。底架采用型钢焊接框架结构，底部配置可调式支撑脚，安装时可通过调节支撑脚高度补偿地面平整度误差，保证底架水平度偏差控制在允许范围内，避免剪叉臂运行时出现侧向附加载荷。

台面采用花纹钢板焊接成型，表面设置多条定位挡条，可根据承载物料的托盘尺寸调整挡条安装位置，防止举升过程中物料滑移，台面边缘设置吊装孔位，方便设备整体进场安装时的吊装转运。配套的独立液压动力单元采用移动式脚轮底座设计，可根据现场布局灵活放置，动力单元与举升平台主体通过高压液压油管连接，油管配置快插接头，现场安装无需复杂管路焊接，降低现场安装调试难度，动力单元集成油箱、齿轮泵、控制阀组、压力保护元件，系统设置溢流阀作为过载保护，当负载超过额定承载值时，溢流阀自动开启泄压，避免结构件过载变形或液压元件损坏。

在安装边界适配方面，该设备底架安装时需预留周边不小于三百毫米的检修空间，方便后期对铰接点、油缸、管路进行维护保养，设备下降至最低位时整体高度较低，可适配低工位的进料需求，举升至最高位时的台面高度可覆盖常规工厂作业的高度需求，无需额外开挖地坑即可直接放置于平整硬化地面使用，对于有地面通行需求的场景，也可配套地坑安装框架实现台面与地面齐平，不占用地面通行空间。结构设计时已对剪叉臂的受力做了有限元校核，在额定满载工况下，臂架最大变形量控制在允许范围内，铰接点的销轴剪切强度、油缸推力均留有足够安全余量，可满足长期连续重载作业的可靠性要求，液压系统设置液压锁，当油管出现意外破裂时，液压锁可即时锁止油缸油路，避免台面快速下坠引发安全事故。

日常使用过程中，需定期检查铰接点的润滑状态、液压油液位、管路接头是否存在渗漏，可调支撑脚需定期紧固，避免长期使用后出现底架偏移，该结构的模块化设计也方便后期根据使用需求扩展台面附件，比如加装辊道、旋转台、防护栏等部件，适配不同场景的作业需求，相比固定式输送线，该升降平台的部署灵活性更高，可根据产线调整快速移位重新安装，适配多品种小批量的柔性生产场景。
