带侧置管路的圆筒式液压起重执行部件

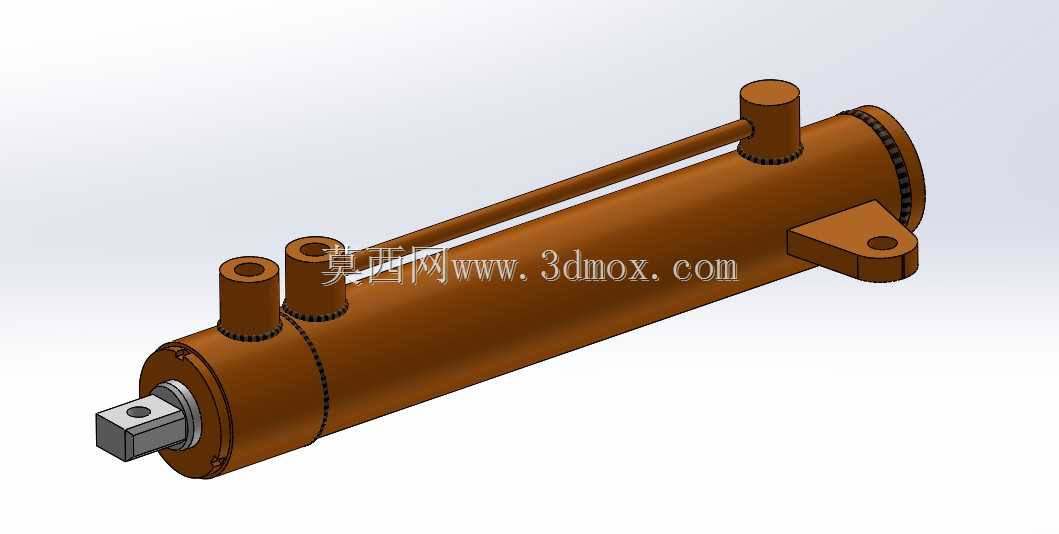

　　这款圆筒式液压起重执行部件，核心应用场景覆盖轻小型起重作业的直线顶升、短距离载荷推拉工况，常见于小型设备检修顶升、仓储工位物料举升、改装类小型起重设备的动力输出端，也可作为非标自动化产线中重载直线位移的执行单元，适配需要紧凑安装空间、输出力稳定的作业场景，相比传统拉杆式油缸，圆筒式的缸体结构在同缸径参数下径向尺寸更易控制，适合安装在设备内部的狭长腔体内。从实际用途来看，该部件依靠液压油的压力能转换为活塞杆的直线往复机械能，单作用或双作用的油路设计可根据实际工况调整，图中侧置的三根管路接口分别对应无杆腔进油、有杆腔回油以及过载溢流的外接油路，可在额定载荷范围内实现平稳的顶升与回缩动作，端部的方形活塞杆连接头可直接与负载端的安装座通过销轴铰接，避免顶升过程中出现径向偏载导致的密封件磨损。

　　产品功能特性上，缸体采用整体圆筒式焊接结构，缸筒内壁做珩磨处理保证表面粗糙度达到密封件适配要求，端盖与缸筒采用螺纹加焊接的双重固定方式，可承受额定工作压力下的轴向载荷不会出现端盖脱出的问题，侧置的通油管路直接集成在缸筒外壁，减少了外接管路的布置空间，同时避免了外接管路在设备移动过程中出现磕碰损坏的风险，缸体侧面的带孔安装耳可直接通过螺栓或销轴固定在设备基座上，安装时无需额外设计复杂的固定支架，降低配套设备的结构设计复杂度。

　　设计思路层面，建模过程中优先保证缸体的同轴度要求，活塞杆与缸筒的同轴度公差控制在0.05mm以内，避免活塞杆伸出时出现卡滞，三个管路接口的位置根据实际安装时的管路走向做了偏移设计，避开安装耳的位置，防止外接油管与安装座出现干涉，端部的连接头采用方形结构而非传统圆形，是为了在与负载连接时增加抗扭能力，避免顶升过程中负载转动导致活塞杆承受额外扭矩，缸体外壁的环形焊缝做了凸起的工艺建模，还原实际加工中的焊接结构，方便后续做有限元分析时准确模拟焊缝处的应力集中情况。

　　外形尺寸与安装边界方面，该部件整体为长条形圆柱结构，径向最大尺寸为缸筒外径，轴向总长度为活塞杆完全回缩时的缸体总长加上端部连接头的突出长度，安装时需要预留的轴向空间需大于活塞杆完全伸出时的总长度，径向方向需要预留管路接头的安装空间，侧置管路的最高突出点距离缸筒外壁的尺寸需纳入安装边界计算，避免安装时与周边结构件发生碰撞，安装耳的孔位中心与缸筒轴线的平行度需在安装时做校准，保证缸体受力方向与活塞杆运动方向一致，减少偏载带来的密封件磨损与缸筒内壁拉伤问题。实际选型应用时，可根据所需顶升力调整缸筒内径与活塞杆直径的参数，侧置管路的通径大小根据液压系统的流量做匹配，保证活塞杆的运动速度满足作业节拍要求，建模时所有密封槽的尺寸都按照标准密封件的规格做了预留，可直接选用标准O型圈与格莱圈做密封，无需额外定制密封件，降低后续的维护成本。
