250升集成式液压动力供油装置

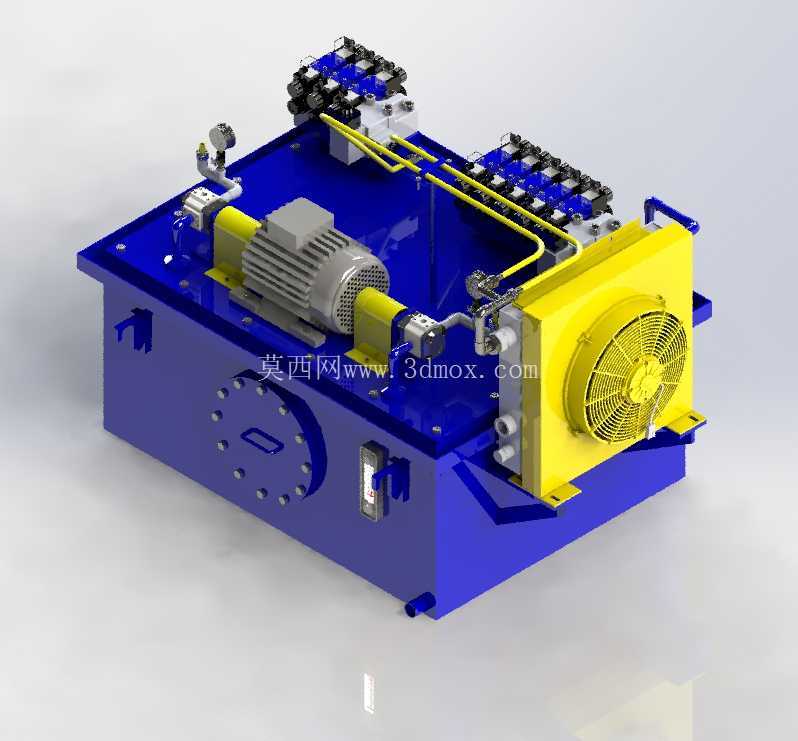

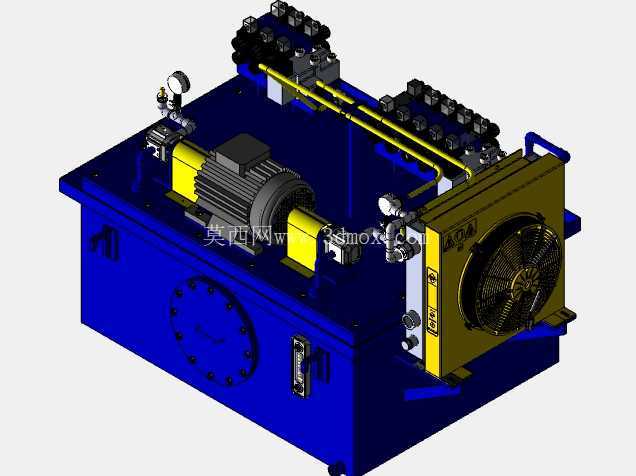

　　这套250升容积的液压动力供油装置，是工业液压系统里的核心动力输出单元，主要为各类中大型液压执行机构提供压力稳定、流量可控的压力油源，常见应用在重型工装夹具、批量液压顶升平台、冶金生产线辅助执行机构、大型设备的液压锁紧回路这类需要持续稳定液压动力的场景中。整套装置采用下置油箱的集成式布局，底部蓝色箱体为250升容量的液压油箱，油箱采用钢板焊接结构，侧壁预留了清洁检修口、液位计安装位、油温检测探头接口以及放油螺塞位置，油箱上表面作为整个动力单元的安装基准面，所有动力元件、控制元件、辅助元件都集成安装在该安装面上，大幅减少了外部管路的连接长度，降低了管路泄漏的概率，同时也缩小了整套装置的占地安装尺寸。

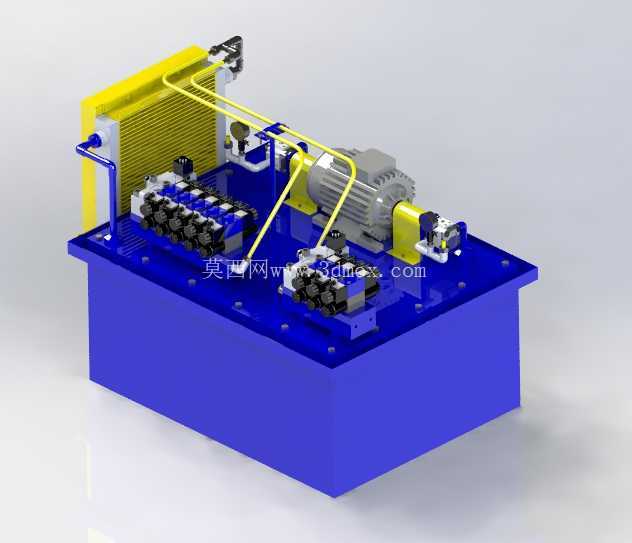

　　油箱顶部的动力输入部分采用卧式电机驱动的结构，电机通过钟形罩与齿轮泵直连，泵的吸油口直接插入油箱内部液面以下，取消了过长的吸油管路，能有效避免吸空现象的产生，泵出口设置了单向阀与压力管路过滤器，保证输出到控制回路的液压油清洁度符合伺服阀、换向阀的使用要求，避免杂质卡滞阀件造成的系统故障。装置左侧布置的翅片式风冷散热器，通过独立的旁路回路对系统回油进行冷却，当系统连续工作油温升高时，回油经过散热器翅片完成热交换，能将油温稳定在液压油最佳工作区间，避免高温造成油液氧化变质、密封件老化加速的问题，散热器旁设置的空气滤清器同时兼顾油箱加油与呼吸功能，保证油箱内部压力始终与大气压平衡，避免泵吸油时油箱内部形成负压影响供油效率。

　　阀组部分采用叠加式阀块集成设计，多联电磁换向阀统一安装在整体加工的油路块上，每个换向阀对应一路独立的执行机构供油回路，可同时为多组液压缸、液压马达提供独立的动作控制，阀块上集成了溢流阀、单向节流阀、压力补偿器等辅助阀件，可根据不同执行机构的负载需求调整每一路的工作压力与运行速度，阀组之间的连接采用硬管加黄色防护套管的设计，管路走向沿安装板边缘规整排布，既方便后期检修排查故障，也避免了管路与运动部件产生干涉。整套装置的安装边界以油箱底部轮廓为基准，安装时只需在地基上预留对应尺寸的安装平面，通过油箱底部的安装孔完成固定即可，不需要额外搭建复杂的安装支架，油箱顶部的元件最高点距离安装面的高度经过紧凑化设计，

　　能适配多数车间设备旁的安装空间要求，不需要额外预留过高的竖向空间。在设计这套装置的三维结构时，首先以油箱容积为核心基准，根据250升的储油要求反推油箱的长宽高尺寸，保证油箱的有效储油容积满足泵组连续工作时的油液循环、散热、沉淀杂质的需求，同时油箱的液面高度要高于泵吸油口的最低位置，避免停机后泵腔内部油液回流造成下次启动吸空。元件排布时优先考虑操作与检修的便利性，将需要经常调整的压力阀、需要定期更换的过滤器滤芯布置在靠近装置外侧的位置，接线盒与电机的接线端统一朝向同一侧，方便现场电气布线，散热器的进风面预留足够的通风空间，避免散热气流受阻影响冷却效果。管路设计时尽量减少弯头的数量，降低管路的沿程压力损失，所有管路的固定点都设置在安装板或者油箱的刚性结构上，避免设备运行时管路产生振动造成接头松动泄漏。这套装置的结构设计充分考虑了工业现场的实际使用需求，集成化的布局既降低了现场安装的工作量，也减少了后期维护的难度，所有元件的选型与排布都围绕稳定供油、方便维护、紧凑占地的核心需求展开，能适配多数中等流量需求的液压系统应用场景，为下游执行机构提供可靠的液压动力支持。
