工程机械铲斗用伸缩式液压油缸结构

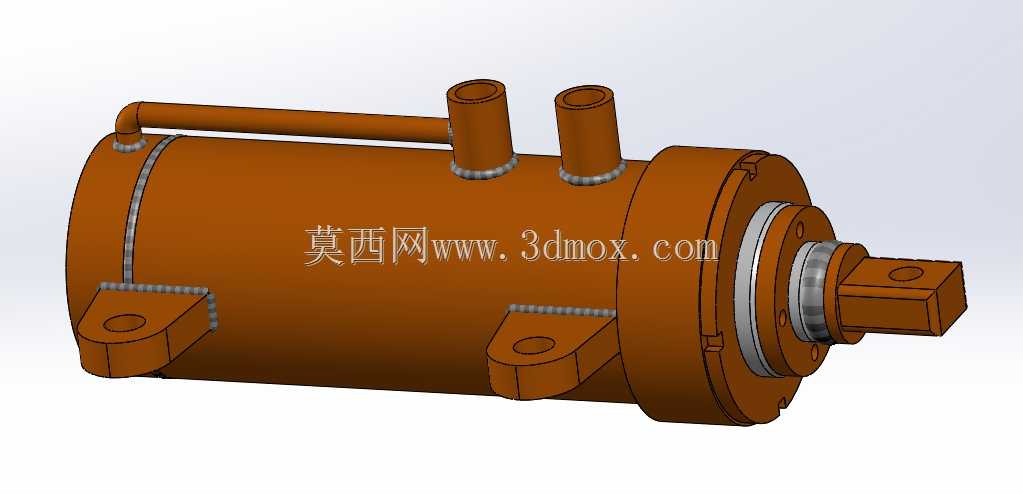

　　这款油缸主要应用在工程机械前端工作装置的铲斗驱动回路中，作为铲斗收放动作的直接执行元件，匹配中型装载机、挖掘装载机的工作装置载荷参数，负责将液压系统的压力能转换为铲斗绕铰接点转动的机械能，完成铲装、收斗、卸料全流程的动作输出。从结构设计来看，缸体采用无缝钢管加工成型，外壁预留的两组通油接口分别对应无杆腔与有杆腔的油路连接，接口位置做了加高凸台设计，避免管路安装时与缸体外壁的安装支座产生干涉，焊接位置均做了一圈连续焊道处理，对应16MPa额定工作压力下的密封强度要求，能承受作业过程中频繁的载荷冲击，不会出现焊缝渗油的问题。

　　缸体侧下方布置的两组带孔安装耳座，是整个油缸的固定铰接点，耳座孔内预留了轴套安装位，安装时通过铰接销轴与工作装置的动臂支架连接，耳座的焊接位置经过受力校核，两个耳座的中心连线与缸体轴线保持平行，避免油缸伸缩过程中出现侧向偏载，拉伤活塞杆密封件。活塞杆伸出端采用扁头铰接结构，扁头上的销孔直接与铲斗摇臂的驱动端连接，这种扁头结构相比螺纹连接形式，能承受更大的径向冲击载荷，适配铲斗作业时频繁遇到的偏载、冲击工况，不会出现活塞杆端连接松动的问题。设计过程中，缸筒内壁的粗糙度要求控制在Ra0.4以内，保证活塞密封件的滑动寿命，活塞与活塞杆的连接采用锁紧螺母加止动垫圈的防松结构，避免往复伸缩过程中活塞移位导致的内泄增大。

　　导向套位置设置了组合密封+防尘圈的结构，外侧防尘圈可以阻挡作业环境中的泥沙、粉尘进入缸筒内部，内侧的斯特封与格莱圈组合分别负责高压油的密封与低压回程的刮油，减少活塞杆带油问题。从安装边界来看，油缸完全缩回时的总长度匹配工作装置收斗极限位置的铰接点间距，完全伸出时的行程对应铲斗卸料的最大翻转角度，不会出现行程到顶时机构卡死的问题；缸体外径尺寸预留了足够的安装间隙，在动臂举升、下降的全行程范围内，缸体不会与周边的拉杆、摇臂结构产生运动干涉。油路接口的朝向设计为垂直向上，方便现场布管时管路的排布，避免软管出现过小的弯曲半径，延长液压软管的使用寿命。

　　这款油缸的缓冲结构设置在活塞两端，当油缸伸缩到接近行程终点时，缓冲柱塞会提前切断主通油路径，通过节流缝隙缓慢卸压，避免活塞撞击缸盖产生冲击噪音，同时也能减少结构件的冲击疲劳，延长整个工作装置的使用寿命。在实际作业场景中，当操作手柄控制多路阀向油缸无杆腔通油时，活塞杆伸出推动摇臂带动铲斗完成收斗动作，将铲装的物料兜住；当向有杆腔通油时，活塞杆缩回拉动摇臂带动铲斗下翻完成卸料，整个动作的响应速度与液压系统的流量匹配，不会出现动作迟滞的问题。缸体表面的涂装采用工程机械常用的防锈底漆加面漆处理，适应户外露天作业的腐蚀环境，避免长期风吹雨淋导致缸体表面锈蚀。安装耳座的孔位公差严格控制在H7范围内，保证铰接销轴安装后转动灵活，不会出现卡滞，同时也减少铰接位置的磨损量，降低日常维护的频次。
