10吨手动龙门式液压压力机结构设计

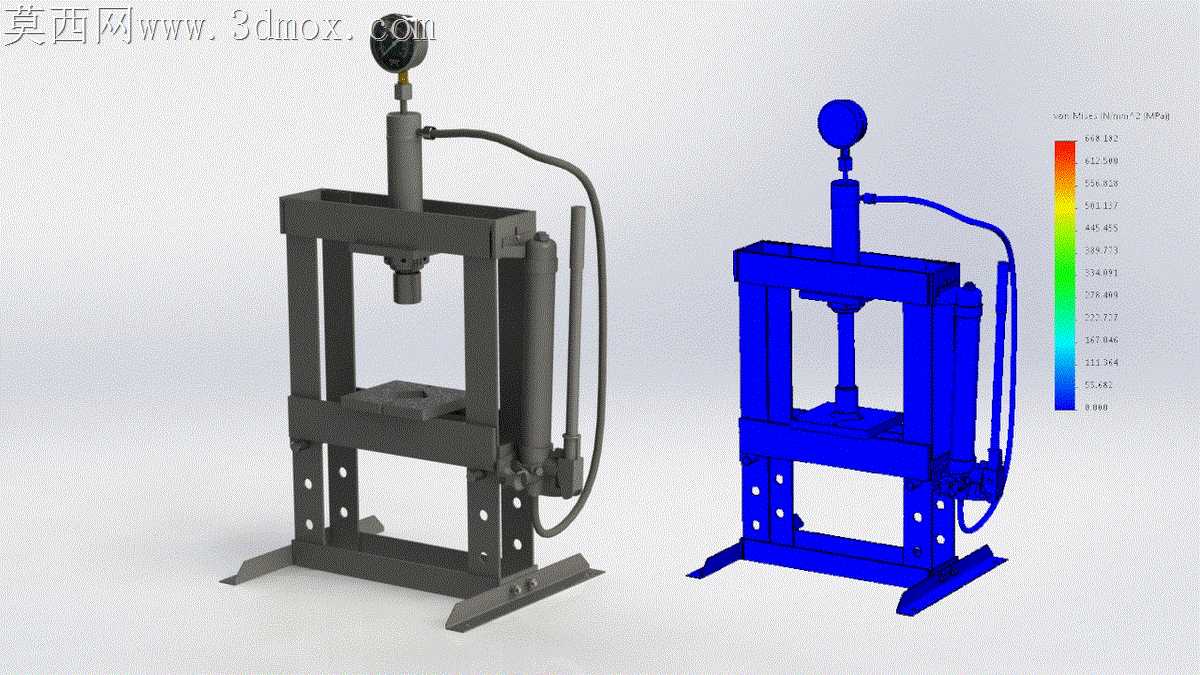

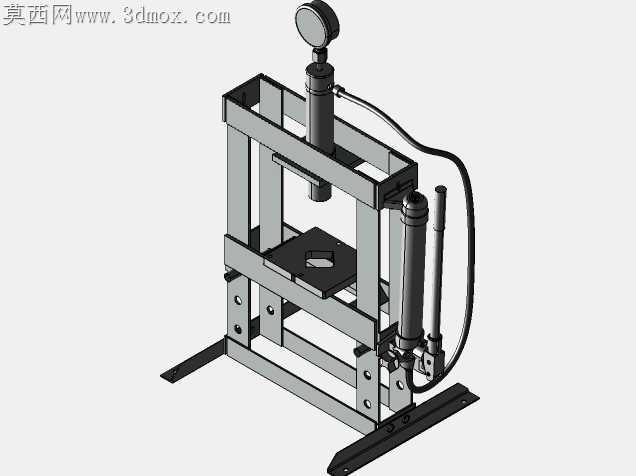

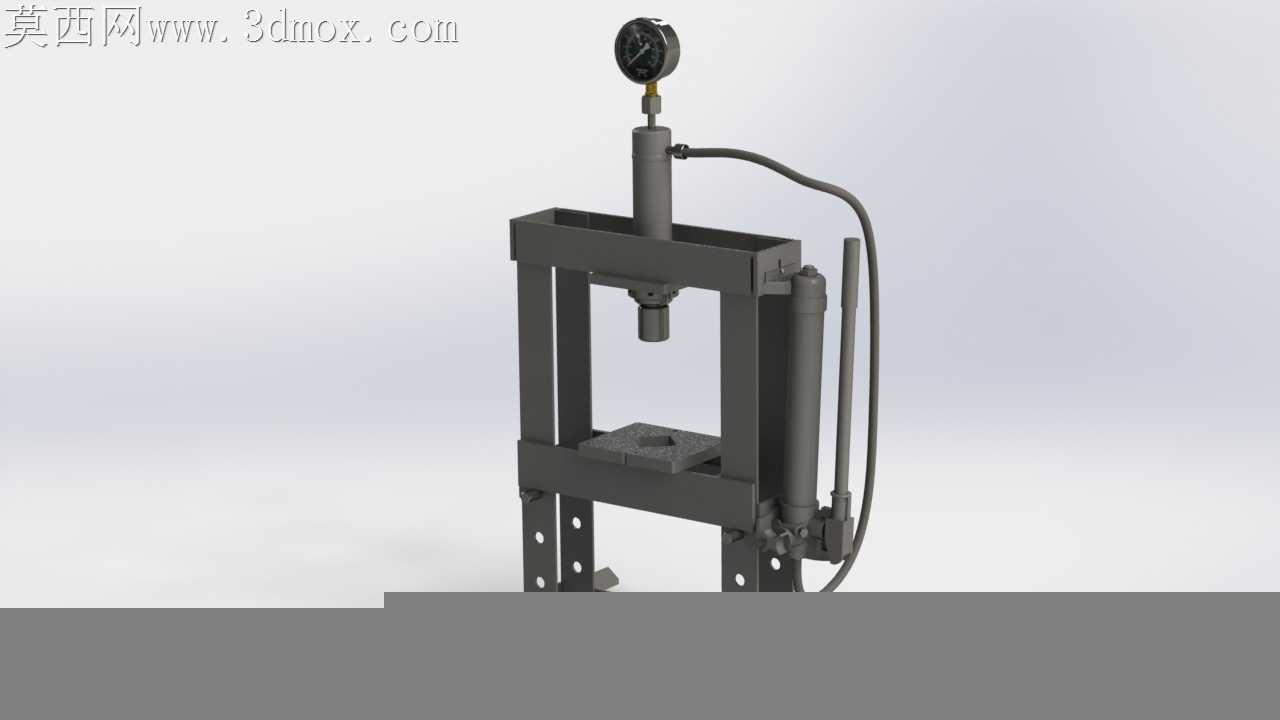

这款手动液压压力机是面向小型机修车间、五金加工工位、汽修门店、模具维修场景开发的小型压装作业设备，核心用于完成轴承压装、轴套拆卸、小型工件校直、零部件铆压、五金件冲压成型、过盈配合件装配等常规压合作业，无需外接动力源即可独立完成作业，适配无稳定供电的野外维修、流动汽修、小型作坊等作业场景，相比大型电动液压机具备占地小、移动便捷、操作门槛低、维护成本低的优势。设备整体采用龙门式框架结构，双侧立式支撑腿采用加厚型钢焊接成型，支撑腿上预留多组等距调节孔位，可根据待加工工件的高度灵活调整下部工作台的安装位置，适配不同高度尺寸工件的压装需求，工作台面采用平整厚钢板加工，保证承压过程中台面形变控制在合理范围内，避免工件压装偏移。设备的动力单元采用集成式手动液压泵站，搭配独立的手动操作压杆，操作人员通过反复扳动压杆即可驱动液压缸柱塞下行提供压合力，液压缸顶部配套安装油压压力表，可实时显示当前压装压力数值，方便操作人员根据不同工件的承压需求控制压装力度，避免压力过大造成工件压损、或是压力不足导致装配不到位的问题，高压输油管路采用耐高压钢丝编织胶管连接，管路接头采用密封式硬连接，长期高压作业下不会出现渗漏油问题。设备底部采用外扩式支撑脚设计，增大整机与地面的接触面积，压装作业时整机稳定性更强，不会因为偏载出现侧翻风险，整机的安装边界充分考虑小型工位的摆放需求，整体宽度控制在常规工位通道可通行的尺寸范围内，无需做特殊的地基固定，放置在平整的水泥地面即可开展作业，设备的液压缸柱塞端部预留通用安装接口，可根据不同作业需求更换压头、压块、校直工装等配件，拓展设备的适用场景。设计过程中对框架受力做了针对性优化，双侧支撑腿的受力路径做了平滑过渡，避免应力集中导致的框架开裂问题，手动液压泵的阀体采用单向密封结构，压装过程中具备压力保持功能，操作人员无需持续扳动压杆即可维持稳定压合力，泄压操作采用独立的泄压旋钮，缓慢旋动即可控制柱塞平稳回程，避免快速泄压带来的工件弹出、设备冲击问题，整体结构无复杂电控元件，日常维护仅需定期检查液压油位、更换密封件即可，长期使用成本极低，非常适合小规模作业场景的日常压装作业使用。
