13mm厚2.5m宽板材卷制滚筒设备结构

　　在金属板材成型加工车间里，这类滚筒设备是卷制大尺寸弧形、筒形工件的核心加工装备，尤其适配中小型钢结构厂、容器加工厂的日常板材卷圆作业需求，可处理最大厚度13mm的金属板材，最大加工幅宽达到2.5m，卷制作业线速度稳定在5m/min，能覆盖常规通风管道、储料筒节、钢结构弧形构件的加工尺寸范围，无需额外定制大规格专用卷板设备即可满足多数中小批量加工场景的产能要求。

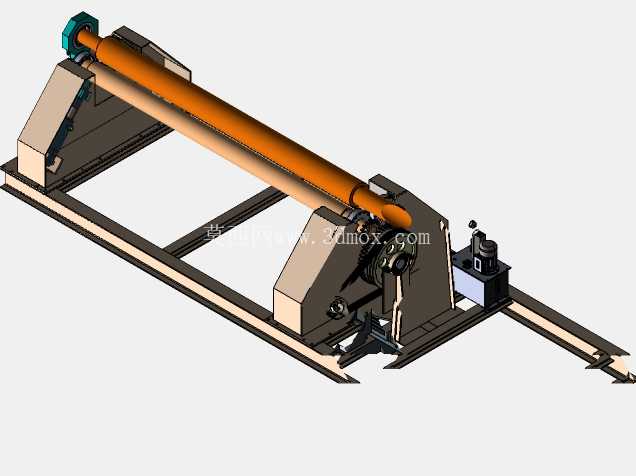

　　从结构布局来看，设备采用卧式三辊支撑驱动架构，两根平行布置的下托辊承担板材承重与进给导向作用，上压辊配合端部调节机构实现下压量控制，以此匹配不同曲率半径的卷制需求，驱动端搭载减速电机总成，通过齿轮副将动力传递至工作辊，保证卷制过程中辊面线速度均匀，避免板材表面出现打滑划伤或者进给速率不均导致的曲率偏差。设备的机架部分采用型钢焊接拼合结构，两个主支撑座通过底部的框架式底座连接为整体，安装时只需将底座找平固定在硬化混凝土地面上即可，无需额外制作复杂的预埋基础，整体安装边界宽度控制在3m以内，长度方向随工作辊长度适配2.5m幅宽板材后总长度约4m，占用车间横向空间较小，可灵活布置在板材下料工序与焊接工序之间的流转通道旁，减少工件二次转运的距离。

　　设计过程中重点考虑了长工作辊的挠度变形问题，在上压辊的非驱动端设置了可调节的辅助支撑结构，当卷制幅宽较大的薄板时，可通过调整辅助支撑的顶紧量抵消辊身中部的下挠变形，保证整幅宽度方向上的卷制曲率一致，避免出现筒节两端直径偏差过大、合缝错位的问题。端部的卸料翻转机构采用铰接式结构，当卷制完成的筒形工件需要从辊身上取下时，可将上压辊的端部支撑翻开，直接沿辊身轴向抽出工件，相比无翻转结构的卷板设备，能大幅降低大尺寸筒节的卸料操作难度，减少工件吊装过程中与设备结构的磕碰风险。

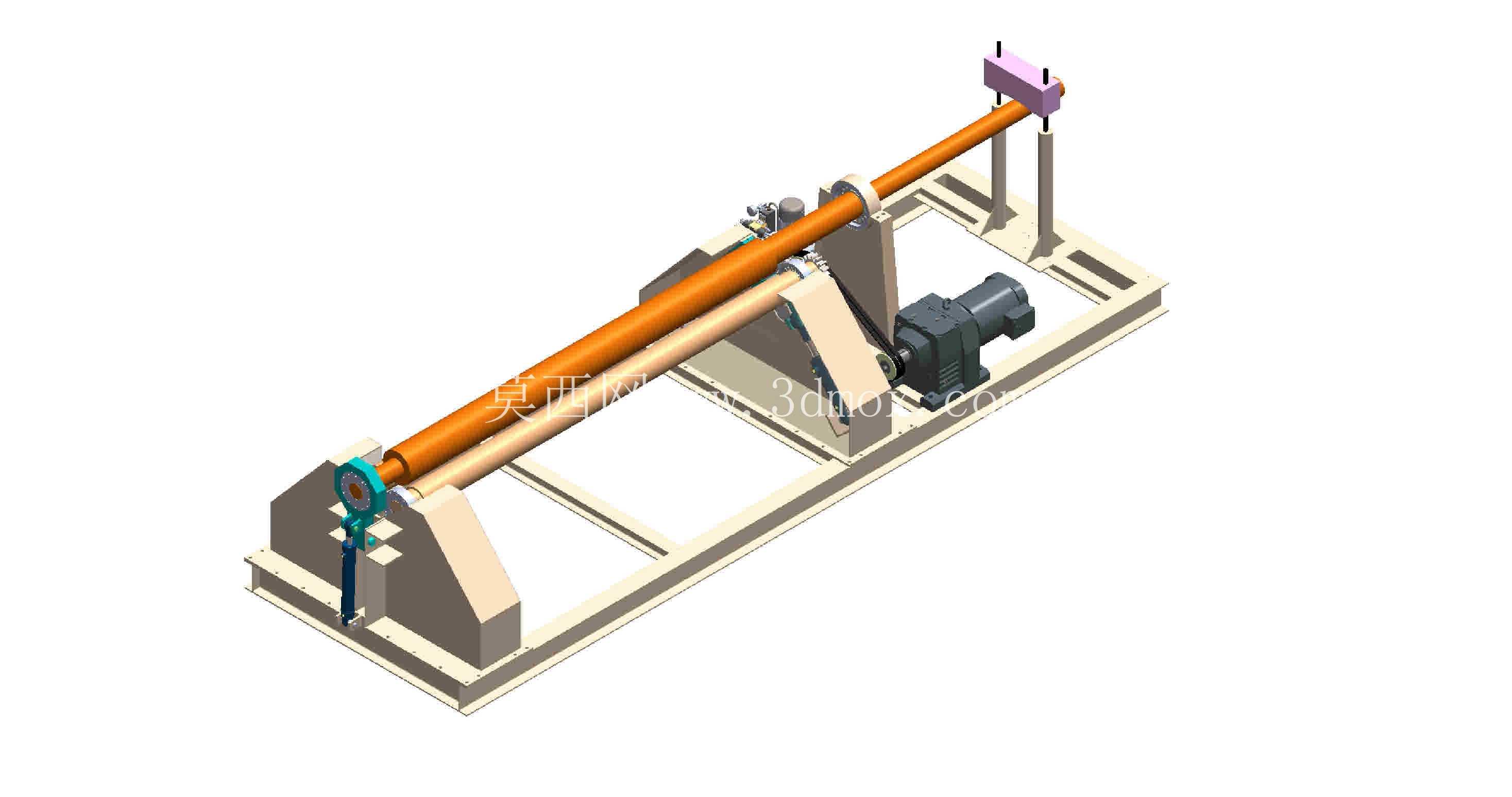

　　设备的传动侧将减速电机布置在机架内侧的预留安装位上，整体外轮廓不超出机架底座的边界范围，既可以对传动部件形成自然的防护，避免车间内的金属碎屑、焊渣飞溅进入齿轮啮合区域，也能缩小设备整体的占地尺寸，防止车间内转运工件的叉车、平板车刮碰突出的电机部件。从实际使用场景来看，这类设备不需要搭配复杂的数控系统即可完成操作，一线钣金作业人员经过简单培训就能掌握下压量调节、进给速度控制的操作要点，卷制不同曲率的工件时，只需根据板材厚度、材质调整上压辊的下压行程，经过2-3次往复进给卷制即可达到目标曲率，适合多品种小批量的加工生产模式，不管是卷制整圆筒节还是大半径弧形板材，都能稳定保证成型精度，减少后续校形的工作量。辊身表面采用调质处理后精磨的工艺，表面粗糙度控制在合理范围内，卷制普通热轧钢板时不会在板材表面留下明显的压痕，对于表面质量要求较高的冷轧板材、不锈钢板材加工，也可通过在辊面包裹防护垫层的方式避免表面划伤，适配更多材质的板材加工需求。
