带弯曲叶片的流体输送用叶轮结构

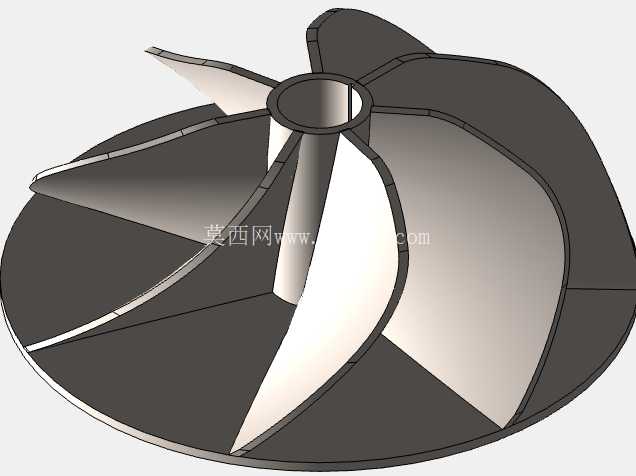

　　在流体输送类设备的核心部件设计中，叶轮的结构形态直接决定了整机的能量转换效率，这款采用空间扭曲弯曲叶片的叶轮结构，主要适配离心泵、轴流压缩机、径流式涡轮机这类依靠流体动量交换实现能量传递的设备，在市政供水泵站、工业流程气体压缩、小型涡轮动力单元、暖通循环水系统中都能见到同结构原理的部件应用。从实际安装边界来看，该叶轮中心设置等直径通孔轮毂，用于和设备主轴通过键连接实现扭矩传递，轮毂的轴向长度略大于叶片轴向投影宽度，安装时可通过轴肩与锁紧螺母实现轴向定位，无需额外加装定位套即可保证运行时的轴向窜动量控制在允许范围内，叶轮的最大外圆直径为流体过流断面的核心尺寸边界，设计时需匹配设备蜗壳的内壁流道尺寸，保证叶片外缘与蜗壳内壁的间隙控制在合理范围，间隙过大会导致流体回流降低效率，间隙过小则容易在运行中出现刮擦故障。

　　设计思路上没有采用直叶片的简易结构，而是将叶片沿轮毂周向均匀分布，每个叶片从轮毂根部到外缘位置设置连续变化的空间弯曲角度，这种曲面形态是基于流体在流道内的运动轨迹优化而来，流体从叶轮中心轴向进入后，会顺着弯曲叶片的型面平滑转向径向或斜向流出，避免了直叶片结构中流体撞击叶片表面产生的湍流损耗，能有效降低流体在叶轮内部的流动阻力，提升能量转换效率。叶片的厚度从根部到外缘采用渐变设计，根部与轮毂连接处做圆弧过渡处理，避免应力集中，因为叶轮高速旋转时，叶片根部承受的离心力最大，圆弧过渡可以分散应力，降低长期运行出现疲劳断裂的风险，叶片外缘位置厚度适当减薄，既可以减少叶轮整体的转动惯量，降低设备启动时的扭矩负载，也能减少叶片外缘与流体的摩擦损耗。

　　在实际应用场景中，这类叶轮如果用于清水输送泵，可适配常温清水、低浓度无腐蚀性流体的输送工况，运行转速可根据配套电机的参数调整，叶片的曲面精度会直接影响泵的扬程与流量曲线，建模过程中通过曲面放样、加厚、圆周阵列的方式完成整体结构，保证每个叶片的型面一致性，避免因叶片重量不均导致运行时出现动平衡超差问题。如果用于压缩机类设备，该叶轮的叶片弯曲角度可根据气体的压缩比需求做参数调整，轮毂直径与外圆直径的比值也会随工况参数变化，小轮毂比的结构更适合大流量低压比的工况，大轮毂比的结构则适配小流量高压比的压缩场景。

　　从结构功能来看，该叶轮在运行时，高速旋转的叶片会对进入流道的流体做功，将主轴传递的机械能转化为流体的压力能与动能，弯曲叶片的型面设计可以让流体在流道内的速度变化更平缓，减少流动分离现象，避免在叶片背面形成涡流区，这不仅能提升设备的运行效率，还能降低流体脉动带来的设备振动与噪声，提升整机运行的稳定性。建模过程中需要重点关注叶片与轮毂的结合位置的曲面连续性，保证过渡位置没有明显的折角，否则不仅会影响流体流动状态，还会在3D打印或模具成型过程中出现应力集中导致的成型缺陷，叶轮的中心通孔尺寸公差需要严格控制，与主轴的配合采用间隙配合，保证装配时可以顺利套入主轴，同时配合间隙不能过大，避免运行时出现偏心振动。
