双立柱龙门式数控切割执行机构设计

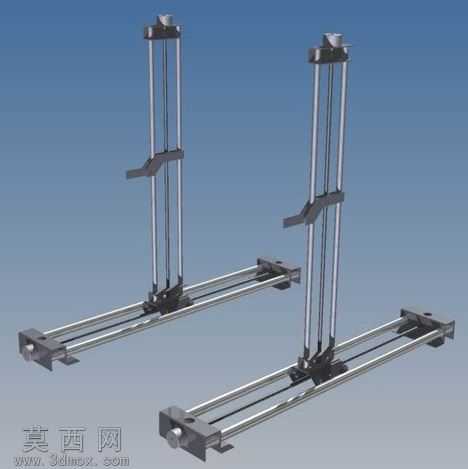

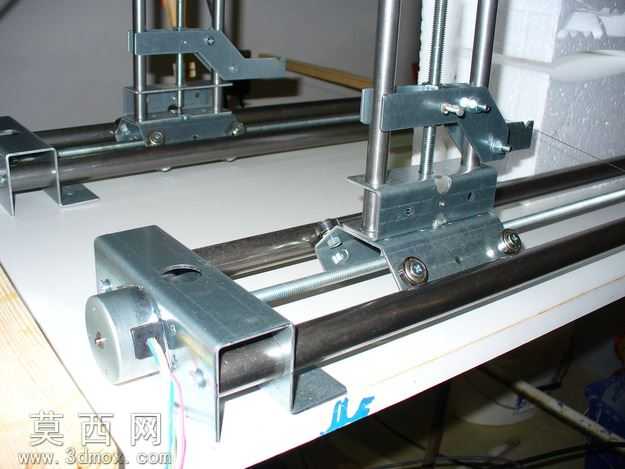

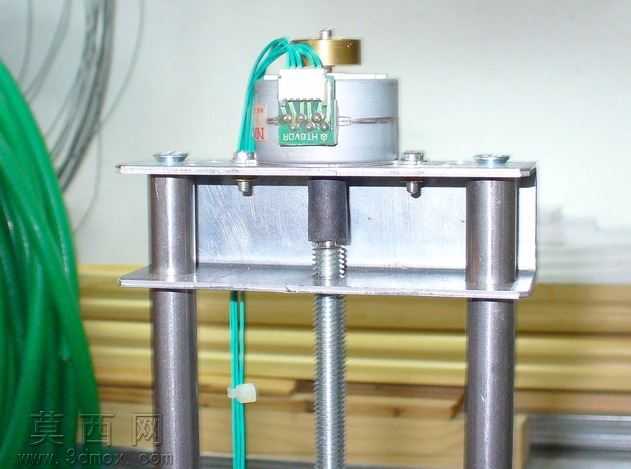

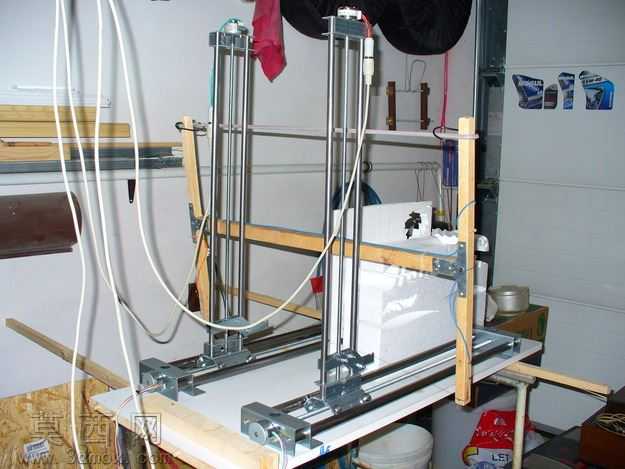

本三维模型为双立柱龙门式数控切割设备的执行机构总成，建模过程严格遵循机械设计规范，先完成整体运动逻辑的框架搭建，再逐一对各功能部件进行精细化建模。整体采用对称式双龙门立柱布局，底部为两根平行布置的长行程直线导轨基座，基座两端设置限位安装座与传动端固定结构，建模时还原了导轨的安装基准面、螺栓孔位细节，确保导轨安装的平行度公差符合数控设备的精度要求。每根立柱采用双光轴导向结构，光轴上下两端通过固定座与底部滑台、顶部横梁连接，滑台部分集成了升降导向座与切割头安装支架，建模时清晰呈现了导向座内部的直线轴承安装位、传动同步带的走线槽结构，以及切割头支架的角度调节安装孔。材质渲染方面，对导轨光轴、金属结构件赋予了磨砂金属材质，还原钢材的哑光金属质感，对传动部件、紧固件赋予了亮面金属材质区分功能部件，基座底部的防滑垫等非金属部件赋予橡胶材质，整体渲染效果清晰区分各功能模块，直观呈现设备的结构层次。结构设计上采用模块化思路，底部横向移动滑台与纵向升降滑台独立建模，可清晰展示X轴横向移动、Z轴升降运动的传动路径，两个独立的龙门单元可根据加工需求调整间距，适配不同宽度的板材切割作业，各连接部位的螺栓、定位销等紧固件均按实际装配比例建模，还原真实的装配逻辑。设计过程中充分考虑数控切割设备的运动稳定性，双立柱对称布局可抵消单侧运动产生的倾覆力矩，长行程导轨设计可满足大尺寸板材的加工覆盖需求，升降滑台的导向结构采用双光轴约束，可避免切割头作业时产生晃动，保障切割精度。模型完整呈现了该切割机构的所有核心结构特征，可用于数控切割设备的结构验证、装配教学以及相关自动化加工方案的展示参考。
