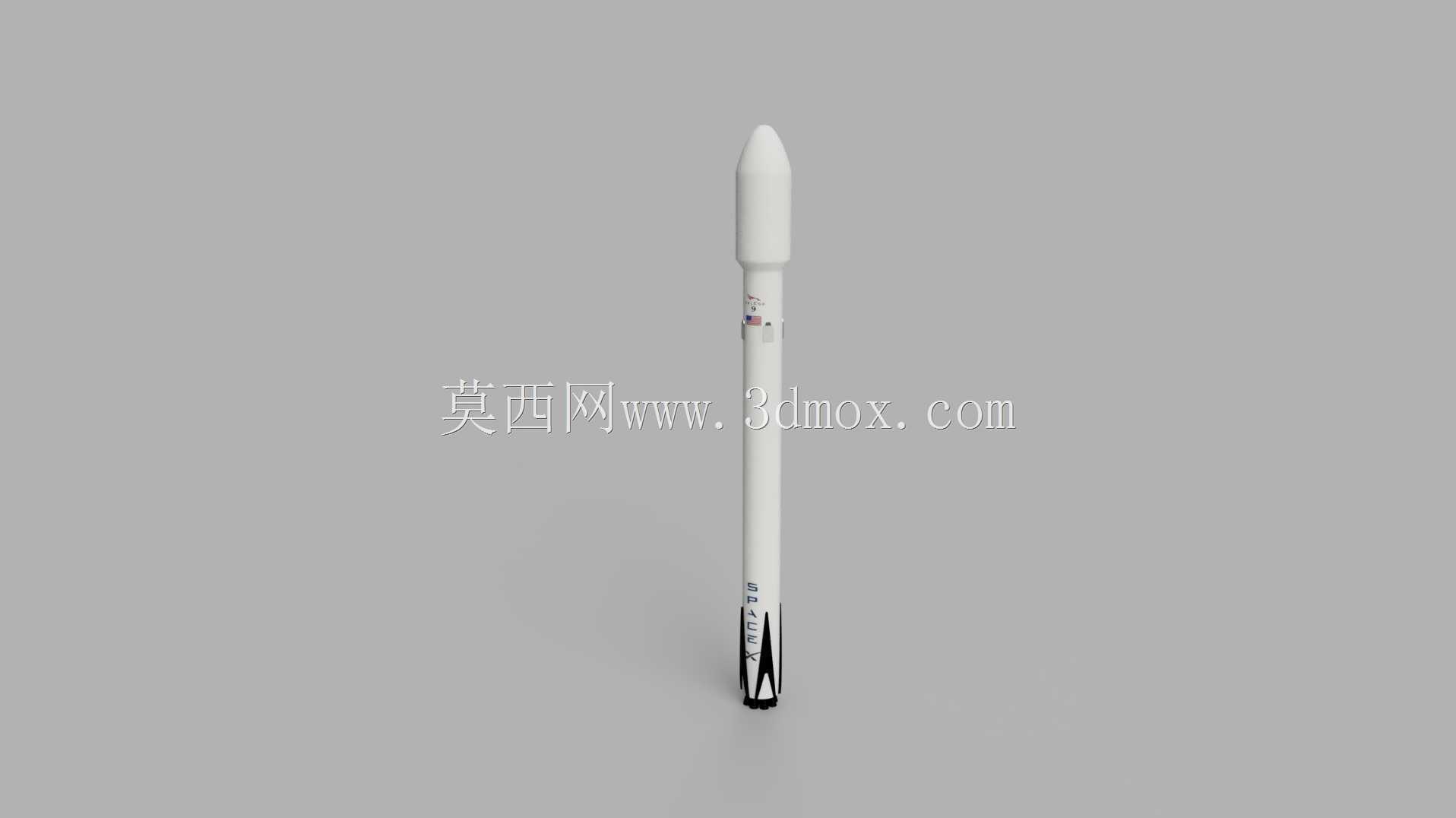

SpaceX猎鹰9号运载火箭结构还原建模

　　本次建模还原的猎鹰9号运载火箭，核心服务于航天科普展陈、航天工程教学演示、运载火箭结构方案验证三类核心场景，在航天类展馆的互动展项中，等比例缩放的火箭模型可配合剖面结构展示模块，让参观者直观理解两级运载火箭的舱段分布逻辑；在高校航空航天专业的结构设计课程中，该模型可作为可重复使用运载火箭的典型案例，辅助讲解箭体结构传力路径、着陆支腿布局逻辑、级间段连接方式等核心知识点；在商业航天初创团队的方案预研阶段，该模型可作为基础构型参考，快速调整箭体直径、级数、载荷舱尺寸来适配不同轨道的发射需求，省去从零开始搭建基础外形的重复建模工作量。

　　从实际功能特性来看，模型完整还原了猎鹰9号的核心功能结构：一级箭体底部设置9台发动机的安装位，对应真实火箭的梅林发动机集群布局，着陆支腿采用折叠收纳结构设计，贴合真实火箭发射时支腿贴附箭体、回收前展开锁定的动作逻辑；二级箭体与一级之间通过级间段连接，级间段预留了分离机构的安装空间，载荷舱位于箭体最顶端，采用整流罩包覆结构，可根据需求拆分展示内部载荷搭载空间。模型的外形还原度覆盖了箭体表面的标识印刷位置、级间段的格栅翼安装位、箭体侧壁的管线排布凹槽等细节，没有做过度的艺术化简化，保证结构参考的准确性。

　　设计思路上，建模全程遵循真实运载火箭的结构设计逻辑，没有为了建模便利随意更改舱段比例：首先确定箭体的长径比基准，按照真实猎鹰9号约20:1的长径比设定整体轮廓，保证外形观感的准确性；其次拆分独立建模模块，将一级箭体、二级箭体、整流罩、着陆支腿、格栅翼、发动机喷管分别作为独立零件建模，各零件之间的配合面预留合理的装配间隙，既满足3D打印的公差要求，也支持后续做结构拆解动画、装配仿真的需求；箭体表面的细节处理采用实体切除而非贴图实现，比如箭体侧壁的传感器安装凸台、管线凹槽、标识凸台均做了0.2-0.5mm的凸起/凹陷处理，避免渲染或3D打印时出现细节丢失的问题。

　　外形尺寸与安装边界方面，当前模型为1:50缩放比例，整体高度约1.4m，箭体最大直径70mm，着陆支腿展开后最大直径220mm，若用于桌面展示场景，可直接缩放至1:200比例，整体高度控制在350mm左右，适配常规展示台的摆放空间；若用于3D打印制作实物，模型所有零件均做了壁厚加厚处理，最小壁厚不小于1.2mm，无悬空大于45度的无支撑结构，无需额外添加大量支撑即可完成FDM打印，打印完成后各舱段可通过过盈配合或磁吸结构实现拼接，无需额外设计复杂的连接卡扣。需要注意的是，若要将模型用于风洞试验等高精度仿真场景，需进一步对箭体表面的圆角、发动机喷管的型面做参数化修正，当前模型的外形精度满足展陈、教学、方案预研的需求，若用于工程仿真需补充气动外形的参数化调整。

　　从结构设计的细节来看，一级箭体的燃料舱与氧化剂舱之间的隔舱位置，模型做了明确的结构分界，对应真实火箭的贮箱分隔设计，着陆支腿的铰接点位置与真实火箭的受力点位置保持一致，若后续需要做着陆冲击仿真，可直接在铰接点位置添加约束与载荷，无需重新调整结构位置；格栅翼的翼片厚度与栅格间距按照等比例缩放设定，还原真实格栅翼的气动控制面外形，二级箭体的发动机喷管做了可摆动的结构预留，可通过添加旋转副实现矢量摆动的动画演示，整流罩采用两半式拆分结构，可模拟真实火箭发射过程中的整流罩分离动作，完整覆盖运载火箭从发射、一级回收、二级入轨、整流罩分离的全流程演示需求。
