1300x2800工作台面数控等离子切割机机架

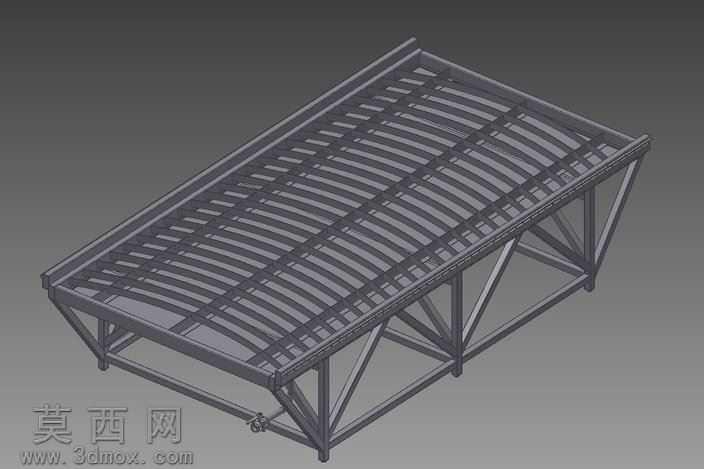

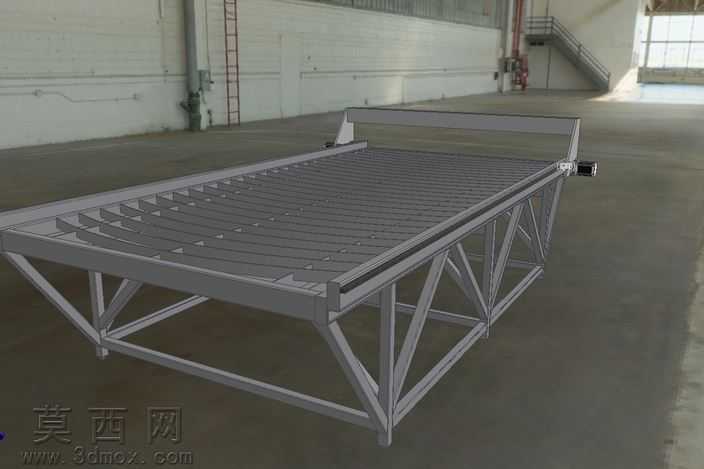

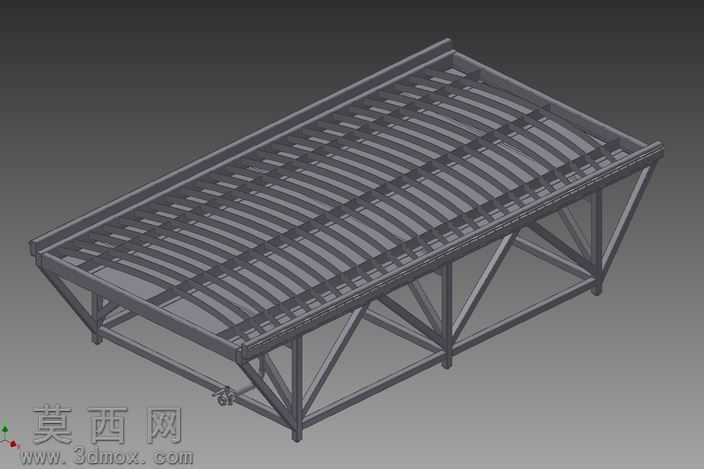

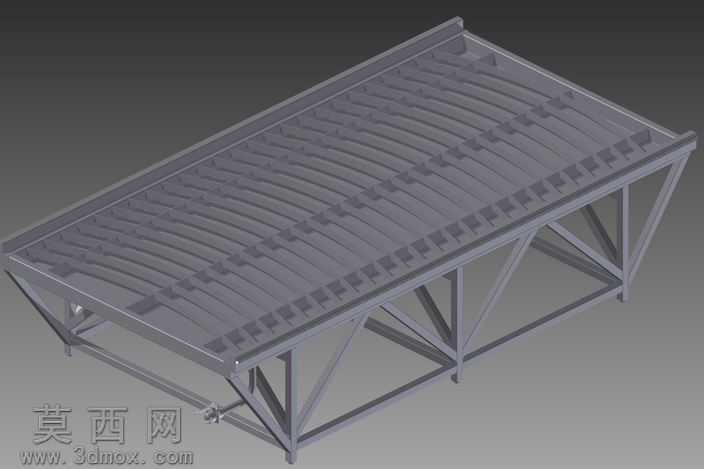

本模型为数控等离子切割机的主机架工作台部分，采用三维建模软件完成全参数化结构设计，建模过程严格遵循工业金属切割设备的结构力学要求，完整还原了设备的支撑框架、栅格工作台、横梁安装基座等核心结构。模型采用实体建模方式构建，支撑框架部分采用桁架式结构设计，通过斜向支撑梁与纵向主梁形成稳定的三角受力结构，有效降低设备自重的同时保证整体结构刚性，可承受大尺寸板材放置及切割作业产生的动载荷，避免切割过程中出现结构形变影响加工精度。工作台面采用等间距排布的栅格条设计，栅格条采用可拆卸式安装结构，既能够为待切割板材提供稳定的平面支撑，又可预留切割渣掉落空间，同时方便长期使用后更换损耗的栅格部件，降低设备维护成本。模型的横梁安装位预留了精准的导轨安装基准面，可匹配数控龙门移动机构的装配精度要求，侧边预留的驱动组件安装位可适配伺服传动系统的装配需求，整体结构的安装孔位、连接面均按照实际加工公差进行建模还原，可直接用于生产参考。渲染过程采用工业金属材质，对钢结构框架赋予哑光碳钢材质，对安装基准面赋予精加工金属质感，真实还原工业设备的实际外观质感，场景采用工业厂房环境进行渲染，直观呈现设备的实际使用场景。设计过程中重点考量了设备的结构稳定性、维护便捷性与加工适配性，1300x2800的工作台尺寸可覆盖常规幅面金属板材的切割加工需求，桁架式底架可分散设备整体载荷，适配厂房地面的安装要求，整体结构无冗余设计，在保证结构强度的前提下尽可能压缩制造成本，可作为数控等离子切割机生产制造、结构改进的三维参考模型，也可用于相关设备的教学演示、方案展示使用。
