小型龙门式数控CNC加工机具结构设计

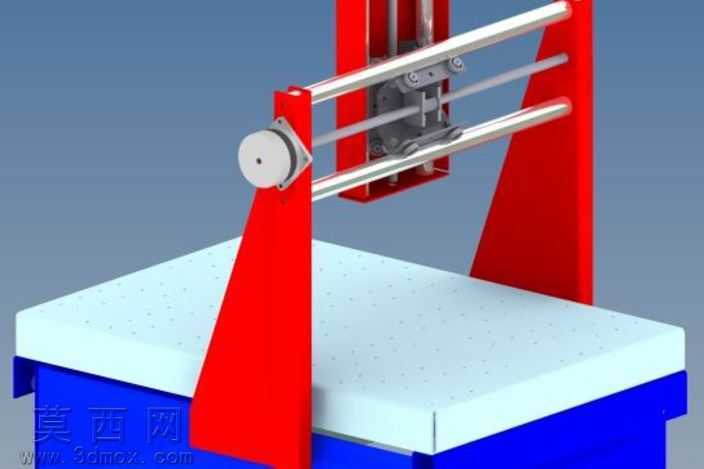

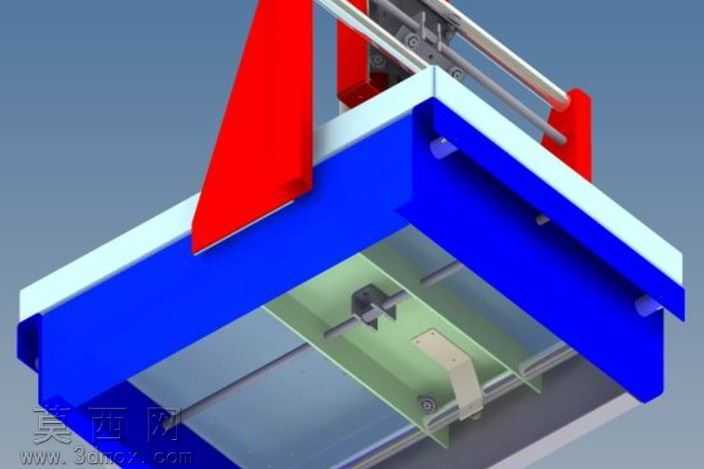

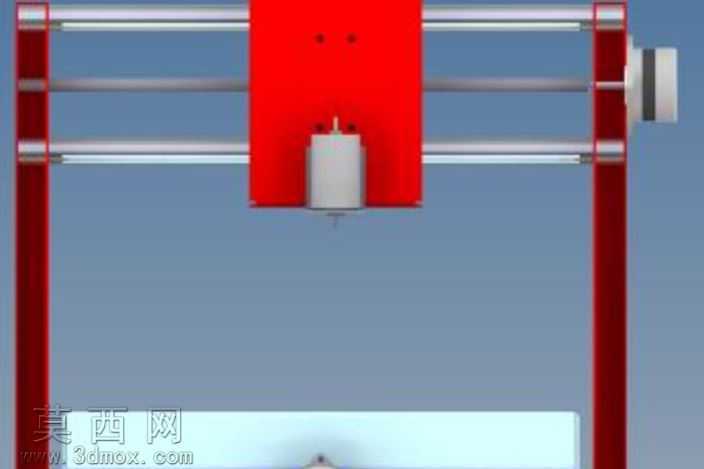

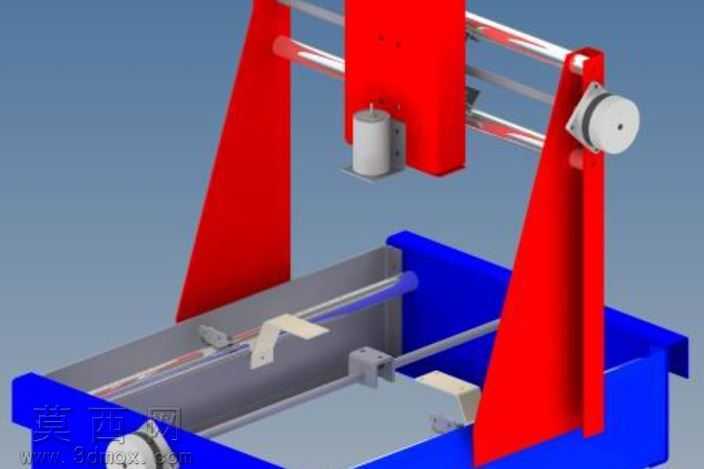

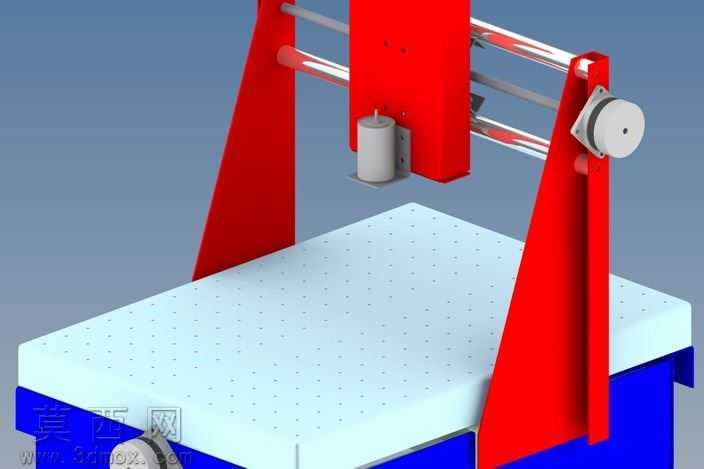

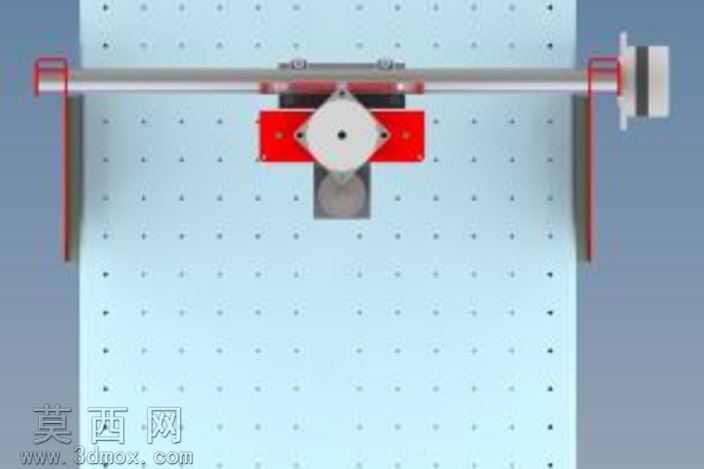

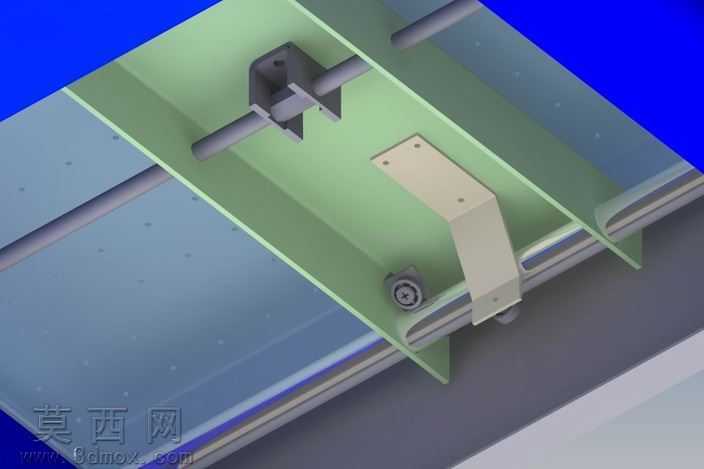

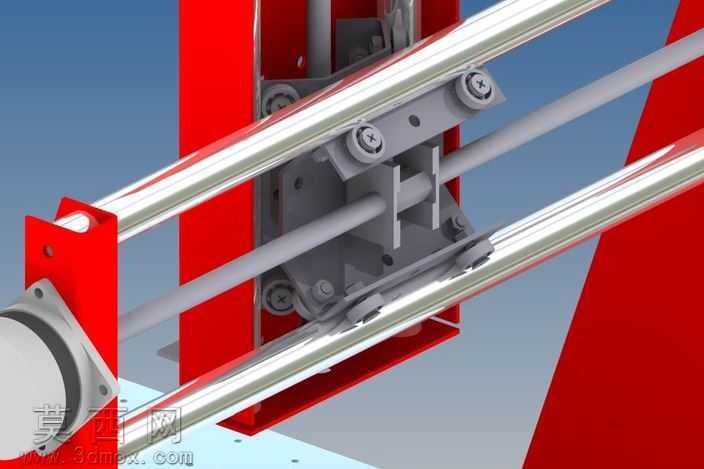

本作品为小型龙门式数控CNC加工机具的三维结构设计，整体采用经典龙门动梁式布局，在三维建模过程中严格遵循机械加工设备的结构刚性设计准则，对各功能部件进行了1:1等比例参数化建模，完整还原了设备的装配逻辑与运动关系。建模阶段首先搭建整体承载框架：底部采用蓝色基座作为整机承重基础，上方设置带密集阵列定位孔的浅色加工工作台，工作台面的定位孔采用均匀矩阵排布，可适配不同规格的工件夹具装夹需求，保证工件装夹的灵活性与定位精度。两侧的红色立式支撑臂采用三角加强结构设计，建模时对支撑臂的壁厚、弯折角度进行了反复校核，通过结构优化降低悬臂负载带来的形变风险，保证Z轴运动模组的运行稳定性。横跨两侧支撑臂的水平运动模组设置了多根平行导向光轴，搭配传动组件实现X轴方向的精准位移，光轴与支撑臂的连接部位设计了专用安装座，建模时还原了安装座的螺栓孔位、定位止口等细节，保证装配关系的准确性。Z轴滑动模组挂载于水平横梁之上，下方安装加工主轴固定座，可适配不同规格的加工主轴，实现Z轴方向的进给运动，建模时对滑动模组的滑块、导轨配合间隙进行了合理预留，还原真实设备的运动装配要求。右侧支撑臂外侧设计了驱动电机安装位，建模时还原了电机的安装法兰、输出轴连接结构，清晰展示了动力传输的路径。材质渲染阶段，对不同功能部件采用差异化材质表现：支撑结构件采用饱和度较高的红色烤漆金属材质，突出结构的厚重感与刚性；工作台面采用浅色系哑光耐磨材质，模拟实际加工台面的耐磨涂层质感；基座采用深蓝色金属材质，区分不同结构层级；导向光轴、电机外壳等部件采用亮面金属材质，突出机加工零件的精密质感；主轴部件采用哑光金属搭配局部细节分色，清晰展示部件的功能分区。整体设计思路围绕小型数控加工设备的实用化需求展开，在保证结构刚性的前提下尽可能压缩整机占地面积，适合小型工件的精密加工作业场景，各运动轴的布局充分考虑了加工行程的覆盖范围，保证工作台面的加工区域无死角，各部件的连接结构均预留了标准件安装位，具备实际加工生产的参考价值，完整呈现了小型数控加工机具从框架搭建到功能部件装配的全流程设计逻辑。
