双缸内燃机工作原理剖视展示结构

这套剖视结构主要面向内燃机原理教学、小型动力装置前期方案验证场景，在职业院校机械原理课堂、小型通用动力设备研发部门的方案评审环节都能用到，不用拆解真实整机就能直观展示两缸动力的完整做功循环逻辑。从实际用途来看，它并非直接用于量产装机，而是作为原理验证载体，帮助设计人员梳理曲柄连杆相位匹配关系、配气机构与活塞行程的同步逻辑，也能让初学者快速建立内燃机动力传递路径的具象认知，避免纯二维图纸带来的空间理解偏差。

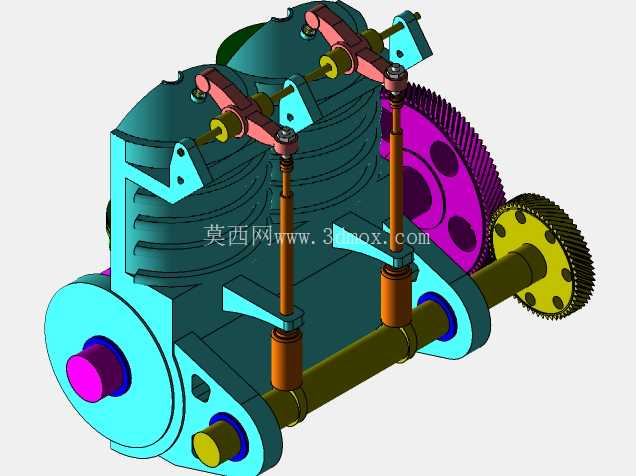

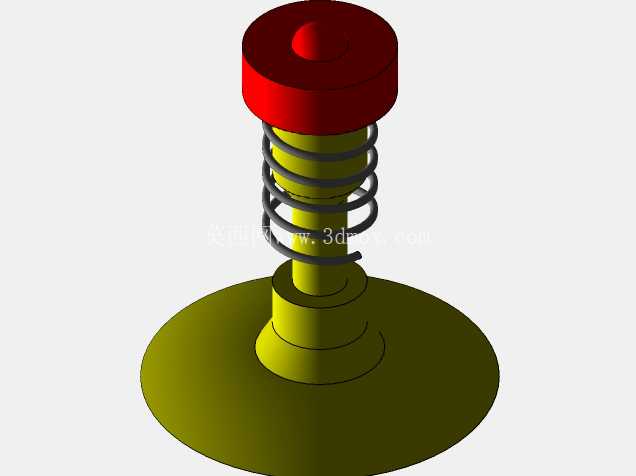

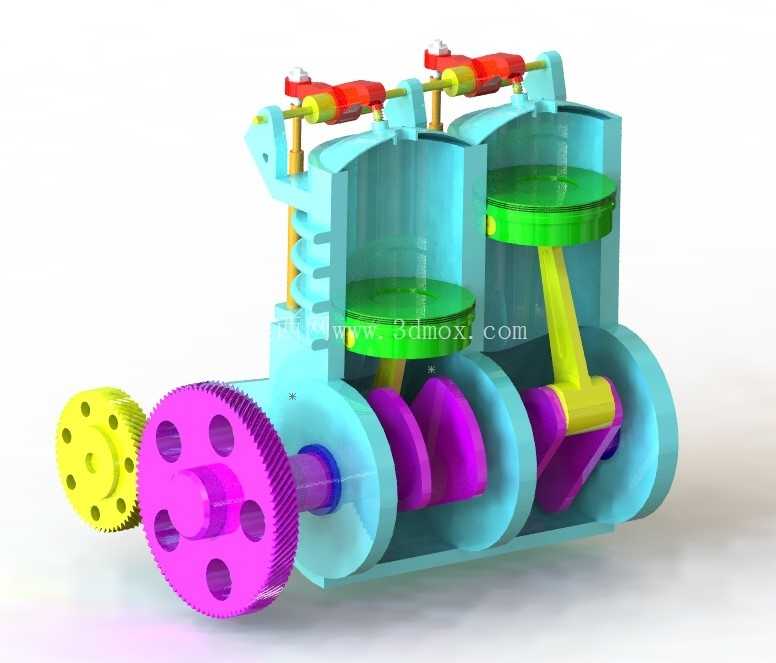

功能特性上，该结构做了半剖处理，缸体部分采用透明化视觉呈现，两个活塞的上下往复动作、连杆带动曲轴的旋转过程、前端传动齿轮的动力输出路径都能直接观察，顶部的配气模拟组件也同步还原了气门随曲轴转动的开合节奏，完整复现四冲程循环里进气、压缩、做功、排气四个阶段的部件联动关系，没有多余的装饰性结构，所有可见部件都对应真实双缸发动机的核心功能单元。

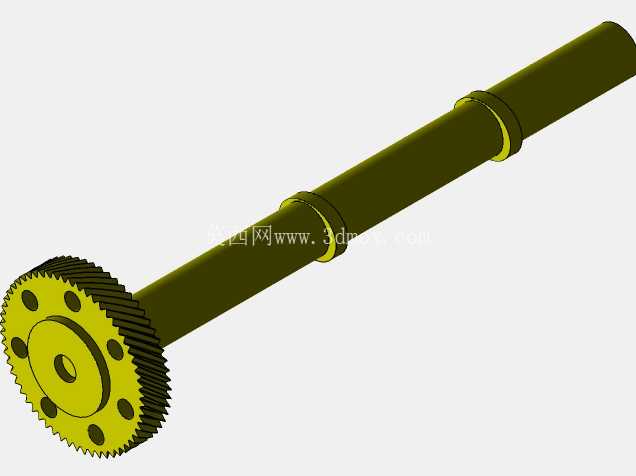

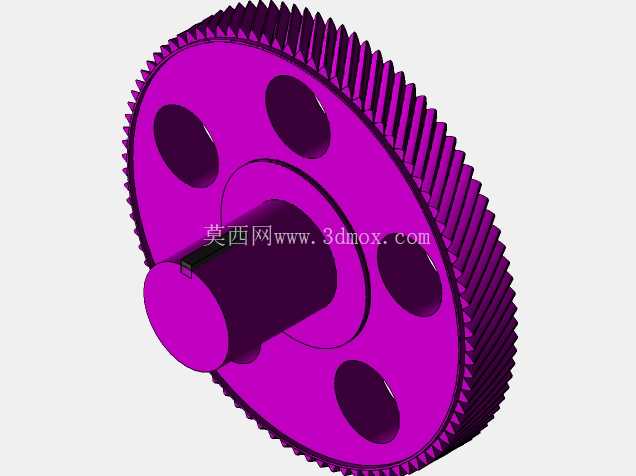

设计思路上，优先保证运动逻辑的准确性，两个曲柄的相位差严格按照直列双缸机的做功间隔角设置，确保活塞运动时不会出现运动干涉，连杆长度与曲轴回转半径的比例符合通用小型内燃机的设计规范，既不会因为连杆过短导致侧压力过大，也不会因为尺寸冗余造成整体结构臃肿。前端的两级齿轮传动做了简化处理，大齿圈与小齿轮的传动比匹配曲轴输出端的转速特性，能直观展示动力从曲轴到输出端的减速增扭逻辑，齿轮的齿形采用标准渐开线轮廓，啮合间隙控制在合理范围，避免运动演示时出现卡滞。

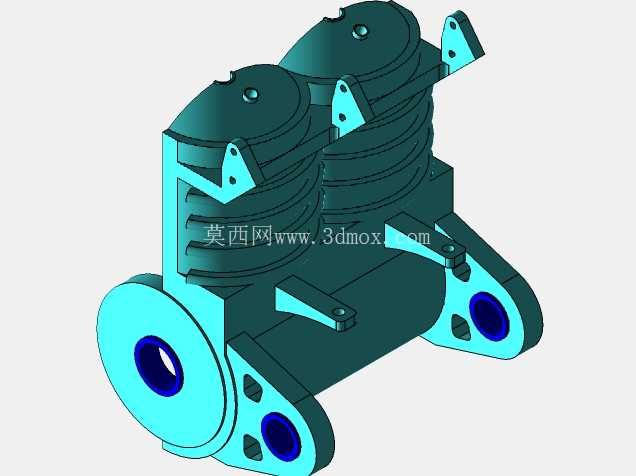

外形尺寸与安装边界方面，整体结构采用紧凑型布局，两个缸体平行布置，横向宽度控制在两缸中心距加单侧壁厚的合理范围，曲轴轴线距离缸体底部的安装面预留了足够的轴承安装位，底部可以直接固定在演示台架上，不需要额外设计复杂的安装支架。前端齿轮组的外伸长度控制在不超过齿轮直径三分之一的范围，避免演示过程中出现结构磕碰，顶部的配气组件高度没有超出缸盖的常规安装边界，整体外轮廓没有突兀的外伸结构，搬运和台架固定时不会出现干涉点。

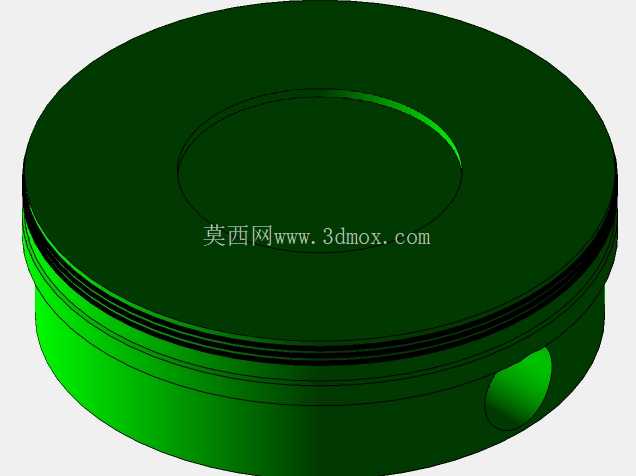

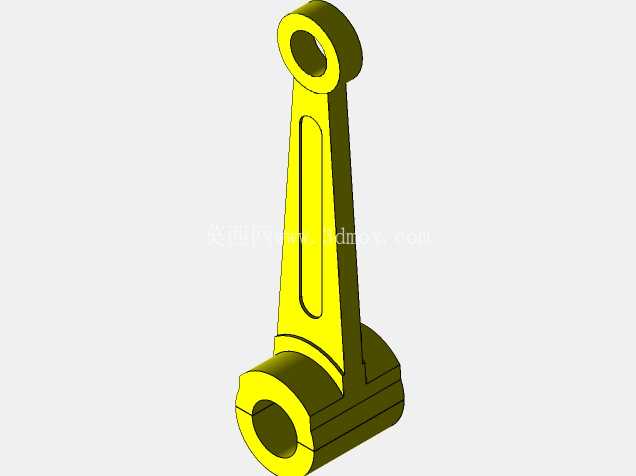

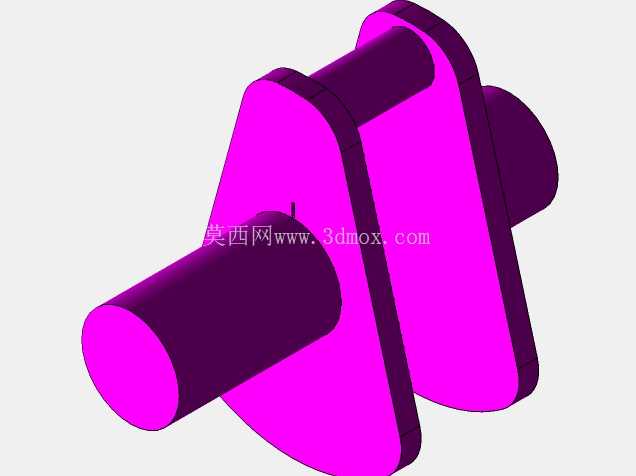

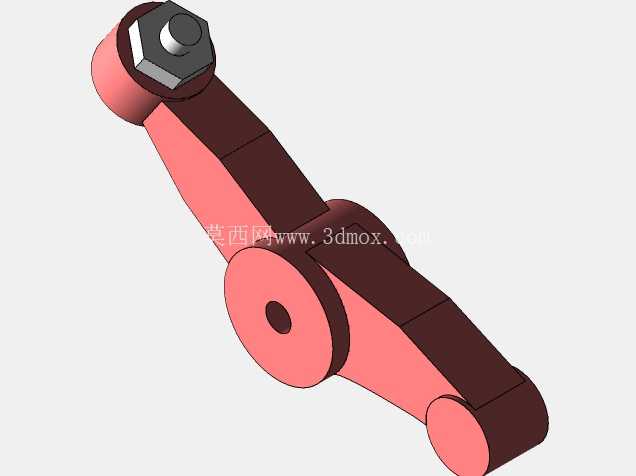

从结构细节来看，活塞与缸壁的配合间隙按照演示模型的公差要求做了适当放大，避免长期反复动作出现磨损卡滞，曲轴的支撑位设置了两个主轴承座，分别位于两个曲柄的外侧，保证曲轴转动时的同轴度，不会因为单侧受力出现弯曲变形。连杆与活塞销、曲轴曲柄销的连接都预留了转动间隙，还原真实铰接结构的运动特性，不会出现刚性连接导致的运动锁死。齿轮与曲轴的连接采用平键定位的模拟结构，保证传动过程中齿轮与曲轴同步转动，不会出现相对滑动。这套结构没有覆盖真实发动机的冷却、润滑等附属系统，核心聚焦动力转换的核心运动逻辑，对于需要快速理解双缸机工作原理的入门设计者，或是需要做原理展示的教学场景，能有效降低认知成本，也可以作为后续细化设计的基础框架，在核心运动结构不变的前提下，后续可以叠加散热结构、润滑管路、点火组件等细节，拓展成完整的整机设计方案。
