蜗壳式离心泵流体过流部件结构设计

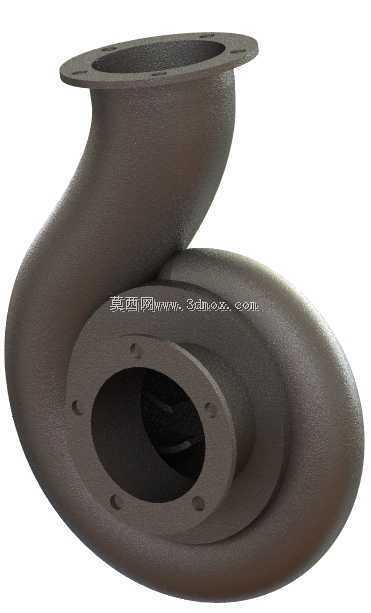

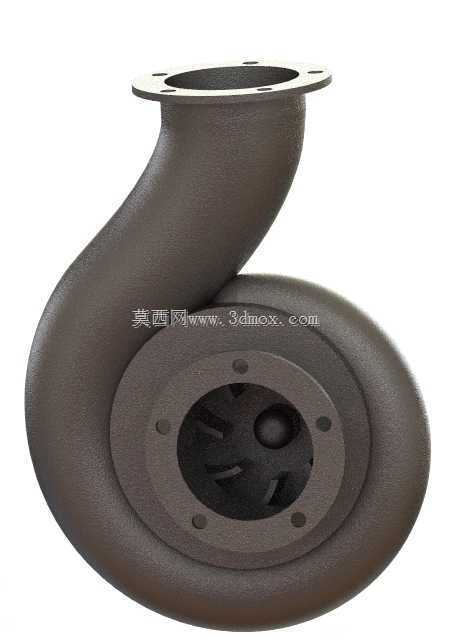

　　在民用供水、工业循环输水、暖通空调水循环、化工介质输送等场景中，离心泵是应用覆盖度最广的流体输送设备，其核心过流部件的结构合理性直接决定整机运行效率、气蚀余量与运行稳定性。本次呈现的离心泵结构，重点还原了蜗壳式泵体与叶轮腔的集成设计，区别于节段式多级泵的分段装配结构，该单级蜗壳泵采用一体铸造成型的流道设计，减少了多段连接带来的密封泄漏点，更适合中低扬程、大流量的常规输水工况。从结构设计逻辑来看，泵体的进口法兰采用轴向水平布置，法兰端面预留了均匀分布的螺栓过孔，安装时可直接与进水管道通过法兰垫片压紧密封，法兰的密封面采用突面结构，适配公称压力1.6MPa及以下的管路连接场景，无需额外加工榫槽即可满足常规输水的密封要求。

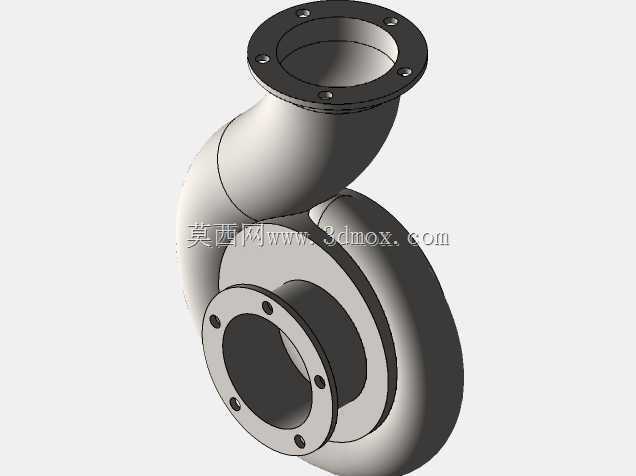

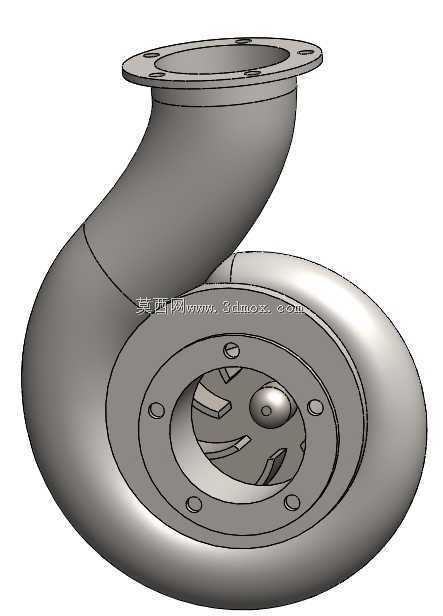

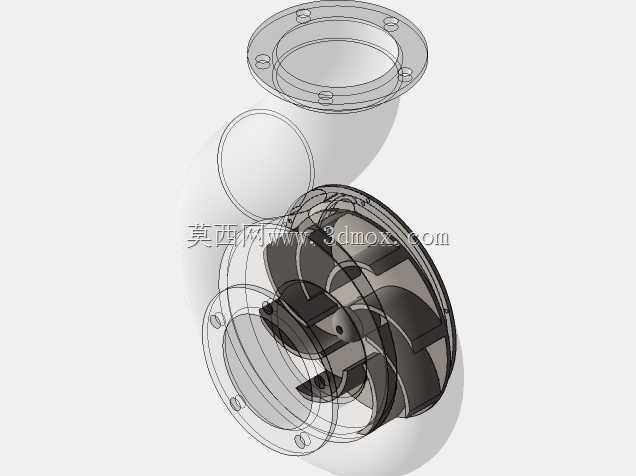

　　出口段采用90度弯转的蜗壳延伸结构，流道截面从叶轮腔外缘开始顺着叶轮旋转方向逐步扩大，这种变截面设计的核心目的是将叶轮甩出的高速流体的动压逐步转化为静压，降低流体在泵腔内的湍流损失，弯管段的曲率半径经过流道仿真优化，避免过小曲率带来的流体偏流与局部阻力激增，出口端同样采用法兰连接结构，法兰端面与进口法兰轴线呈垂直布置，符合常规管路安装的空间排布习惯。叶轮腔部分采用环形包容结构，腔体与叶轮外缘的间隙控制在合理范围内，间隙过大会导致高压流体回流至进口侧降低容积效率，间隙过小则容易在装配或运行振动时出现叶轮与泵体的刮擦，腔体端面预留了与泵盖连接的密封止口与螺栓孔位，止口的配合公差选用H7/h6间隙配合，既可以保证装配时的同轴度定位，又不会因为过盈配合导致装配拆卸困难。从安装边界来看，泵体底部的安装基面为平面结构，可直接固定在混凝土基础或钢制机架上，安装孔的跨距经过核算，能够覆盖常规Y系列配套电机的安装中心高要求，进出口法兰的中心高度与常规管路支架的支撑高度匹配，无需额外做变径加高处理。在实际选型应用中，这类蜗壳式离心泵可适配清水、物理性质与水接近的无颗粒腐蚀性介质的输送，在暖通系统中可作为循环泵使用，在市政供水系统中可作为二次加压泵使用，在小型工业生产线中可作为冷却循环水泵使用。

　　设计过程中需要重点关注流道的顺滑性，铸造成型后的流道需要做打磨处理，去除铸造毛刺与粘砂，避免粗糙流道带来的沿程阻力损失，同时蜗壳的隔舌位置的角度与圆角需要经过反复校核，隔舌过尖会导致流体切割噪音增大，隔舌过厚则会增大流体的冲击损失，合理的隔舌圆角能够在保证效率的同时降低运行噪音。另外泵体的壁厚设计需要兼顾承压能力与铸造工艺性，壁厚过薄会导致铸造时容易出现冷隔、浇不足的缺陷，同时承压能力不足容易在运行时出现开裂，壁厚过厚则会增加整机重量与材料成本，常规输水工况下的HT200材质泵体，壁厚根据通径大小控制在6-10mm即可满足使用要求。

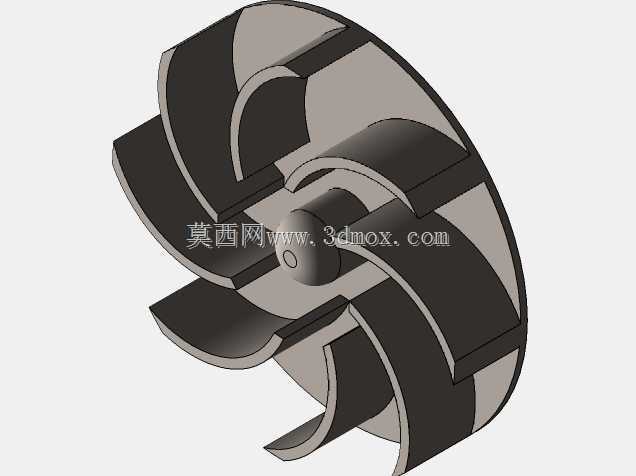

　　进出口法兰的螺栓孔位置度需要严格控制，避免现场安装时出现螺栓无法穿入的问题，法兰密封面的平面度需要控制在0.1mm以内，防止压紧后出现间隙导致泄漏。在三维建模过程中，需要先通过水力设计确定叶轮的进出口直径、叶片数、蜗壳的基圆直径、隔舌角度等核心水力参数，再基于这些参数做实体结构建模，建模时需要预留加工余量，所有需要机械加工的止口、密封面、安装面都要在铸造毛坯基础上留出2-3mm的加工余量，同时要考虑铸造拔模斜度，沿着拔模方向的外壁设置1:20到1:50的拔模斜度，方便铸造时脱模。
