单立柱式多晶硅光伏组件支撑结构设计

　　这套光伏支撑结构的设计，最初是针对分布式离网发电场景的小功率供电需求做的适配，常见于户外监测基站、偏远地区户用供电、景区照明配套供电这类场景，不需要大面积连片铺设，单组组件就能满足小功率负载的日常用电需求，安装时不需要做大面积的场地平整，单立柱基础就能完成固定，适配山地、坡地、建筑屋顶边角这类零散可用空间的布设需求。

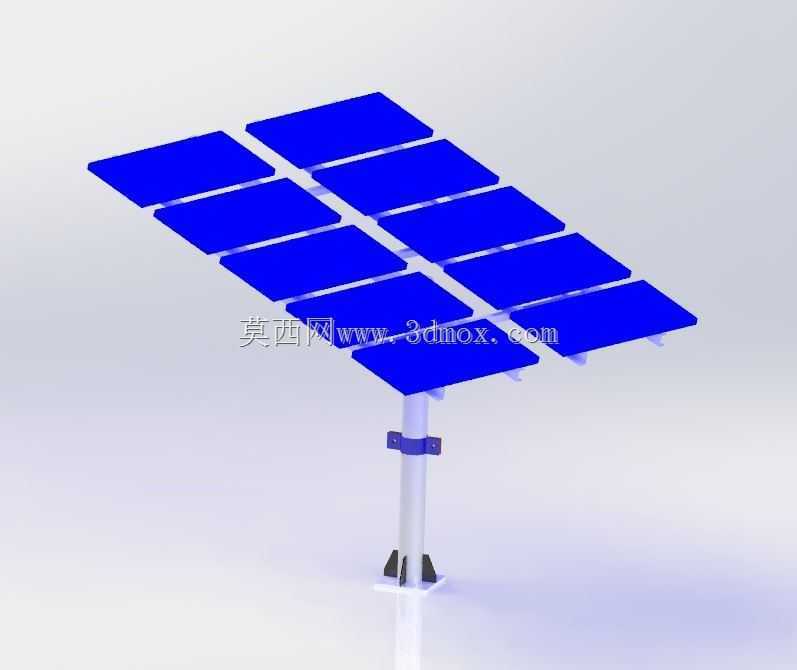

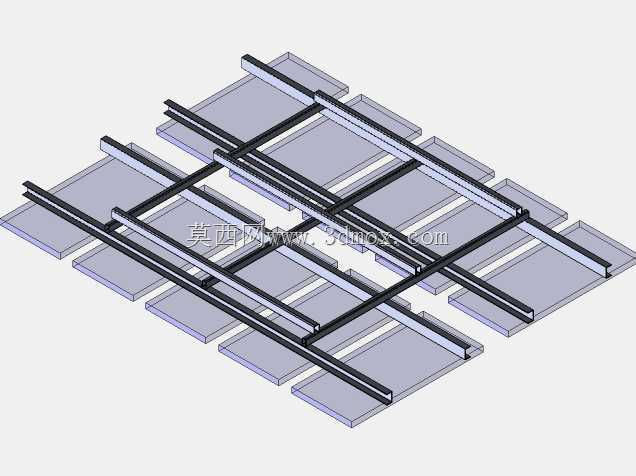

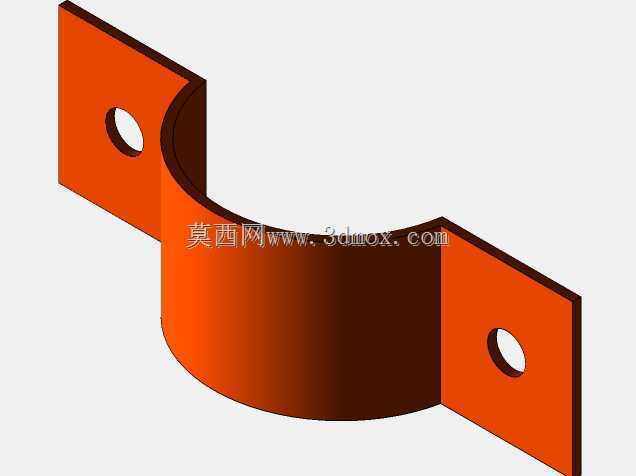

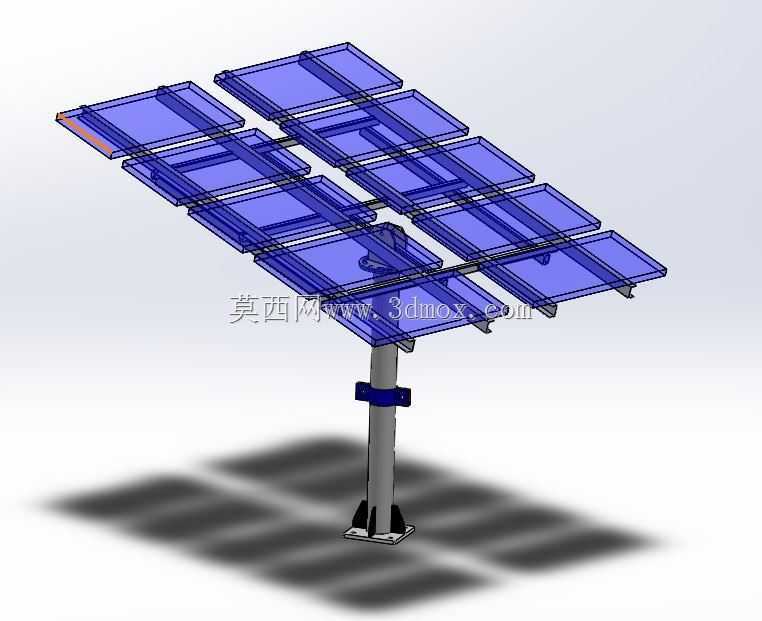

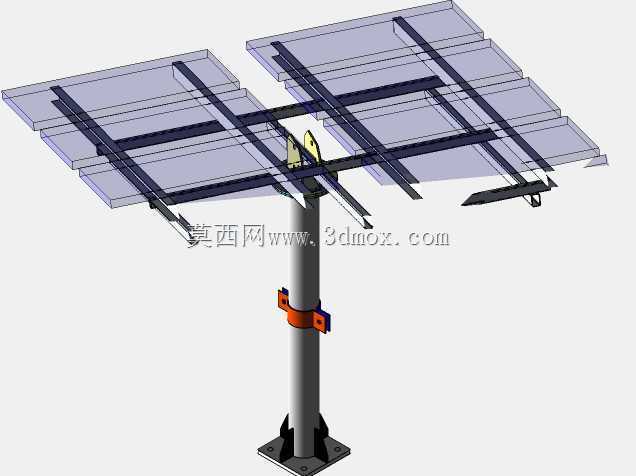

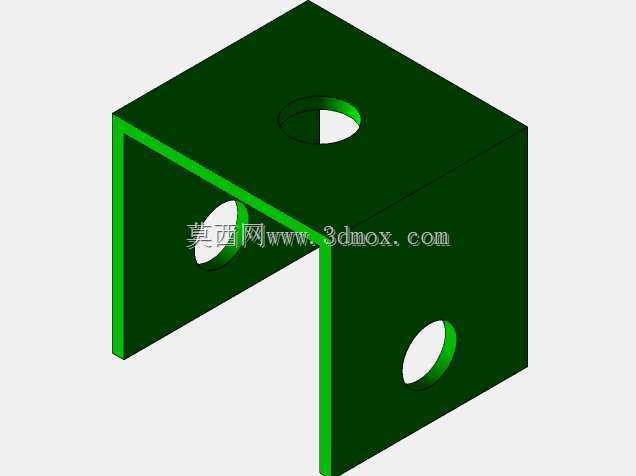

　　从实际使用的功能逻辑来看，整套结构分为上部组件承载框架、中部支撑立柱、底部固定基座三个核心部分，上部承载框架采用分块式排布，一共布置十块方形光伏电池片单元，单元之间预留均匀的散热间隙，避免长期暴晒下组件积热导致发电效率衰减，框架边缘做了外翻的压边结构，不需要额外打孔就能通过压块固定电池片，安装时不会破坏电池片的封装层，降低后期使用过程中渗水脱层的故障概率。框架和立柱的连接位置设置了可调节角度的锁紧抱箍，抱箍采用对夹式结构，松开锁紧螺栓后可以根据安装地的纬度调整组件的倾斜角度，保证全年不同季节都能获得最优的太阳入射角，调整到位后拧紧螺栓就能完成锁止，不需要额外焊接固定，现场安装的作业门槛更低，普通施工人员经过简单培训就能完成角度调试。

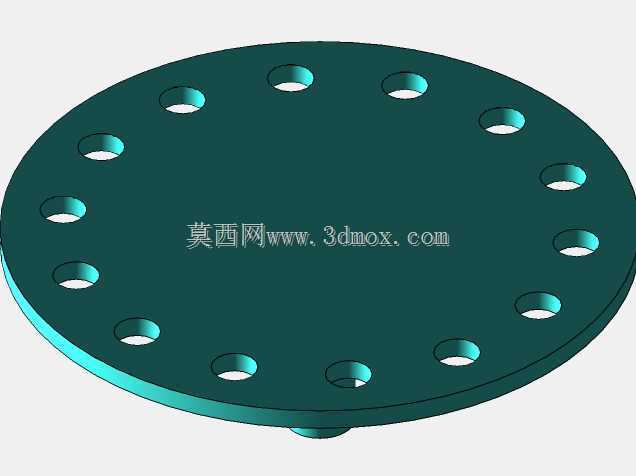

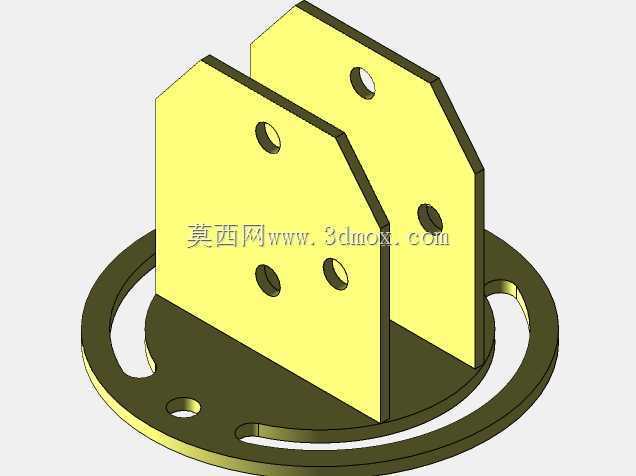

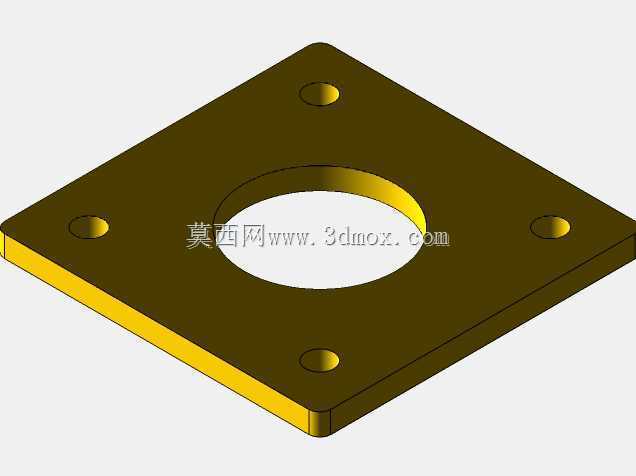

　　中部支撑立柱采用等径圆管结构，管壁厚度经过载荷校核，能够抵御当地十年一遇的风压载荷，不会出现立柱弯曲变形的问题，立柱表面做了热浸镀锌处理，户外长期使用不会出现锈蚀剥落的情况，维护周期可以拉长到五年以上。立柱和底部基座的连接位置设置了三角形加强筋板，筋板和立柱、基座法兰之间采用满焊连接，能够抵消组件受风时产生的倾覆力矩，避免大风天气下整套结构出现倾斜倒伏。底部基座设计了两种安装适配形式，既可以通过膨胀螺栓固定在硬化的混凝土基础面上，也可以搭配预制混凝土配重块放置在平整的屋顶面上，不需要破坏屋面的防水层，适配不同场景的安装条件。

　　设计过程中重点考虑了安装边界的适配性，整套结构展开后组件的横向总宽度控制在两米四以内，纵向总深度控制在一米八以内，单立柱的安装占地直径不超过零点三米，不会占用过多的地面空间，立柱的高度可以根据现场需求选配，常规配置下组件下沿距离地面的高度为一点二米，下方空间可以通行或者布置小型配套设备，不会造成空间浪费。组件排布时特意做了错位间隙设计，雨水落在组件表面后可以顺着间隙流下，不会在框架底部积留污渍，减少后期人工清洁的频次，同时间隙也能让气流顺利穿过组件阵列，降低风阻对结构的载荷冲击，在沿海多风地区使用时也能保证结构稳定性。

　　从结构建模的细节来看，所有连接位置的螺栓孔都做了对位适配设计，装配时不会出现孔位错位的问题，每个零件的建模都保留了实际加工需要的公差余量，下料生产时可以直接提取模型的尺寸参数进行切割、冲孔作业，不需要二次测绘调整。抱箍位置的防滑齿结构也在模型中做了细节还原，锁紧后齿面会嵌入立柱表面的镀锌层，增大摩擦力，避免长期受风振影响出现角度滑移。整套结构没有采用复杂的异形零件，所有型材都是市面上常见的标准规格，采购加工的成本更低，后期如果出现零件损坏，也能快速在本地五金市场采购替换，不需要专门定制非标配件，降低全生命周期的使用成本。

　　实际应用中，这套结构搭配对应功率的光伏板、储能电池和控制器，就能组成独立的小型供电系统，不需要接入市政电网就能为监控摄像头、照明灯具、小型传感设备提供持续的电力供应，在电网覆盖不到的偏远区域、或者需要临时供电的户外作业场景都能快速部署，安装完成后不需要专人值守维护，只需要定期清理组件表面的浮尘就能保证发电效率，相比传统的市电布线供电方案，前期部署和后期运维的成本都更低，也不会受到线路故障的影响，供电稳定性更有保障。
