精密台式台虎钳夹持工装结构设计

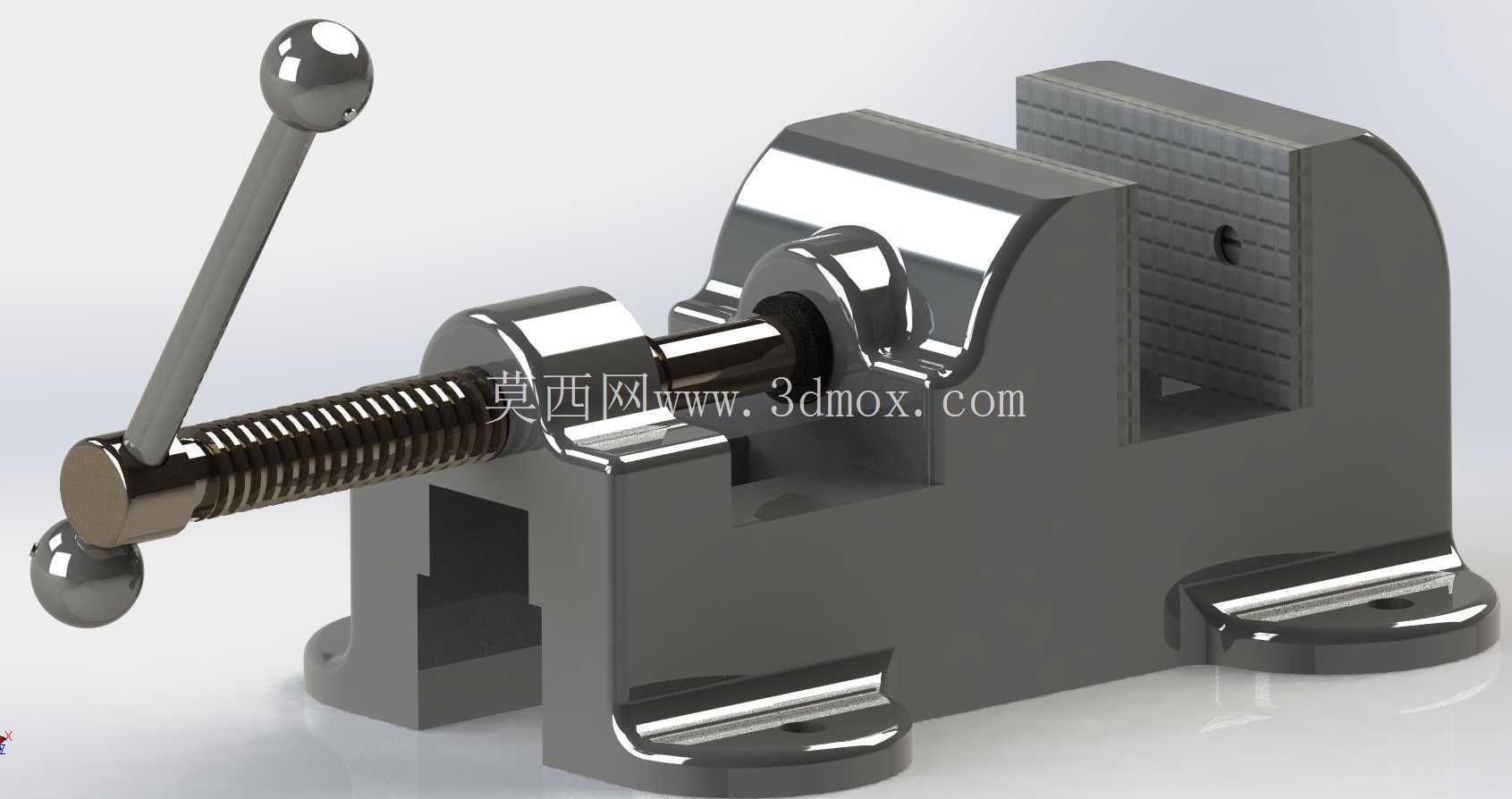

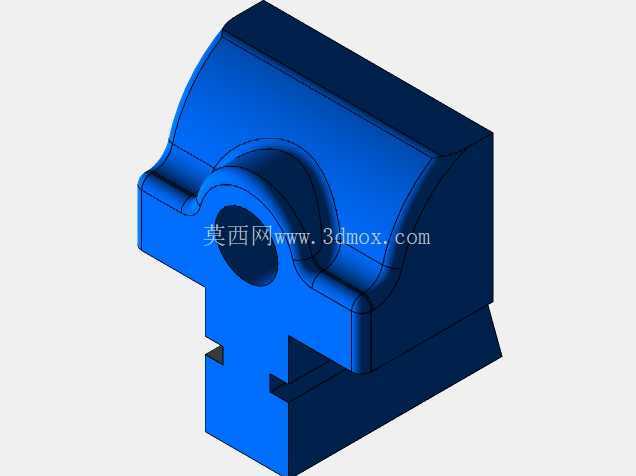

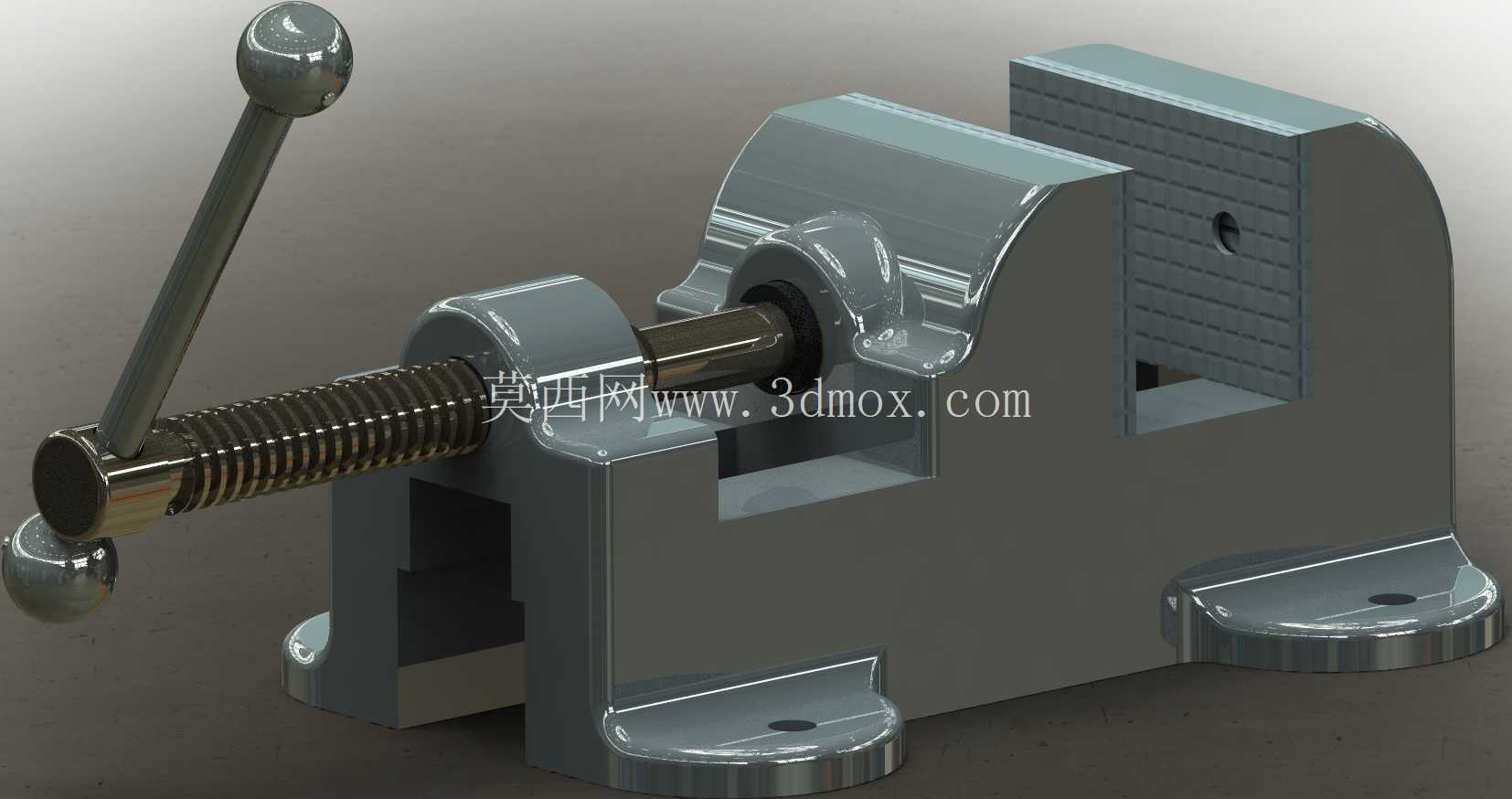

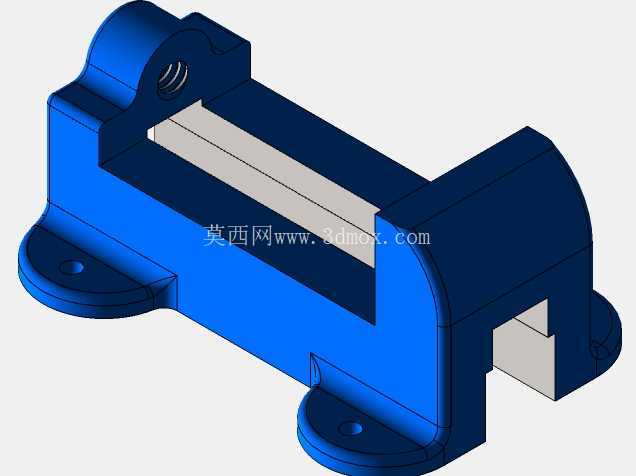

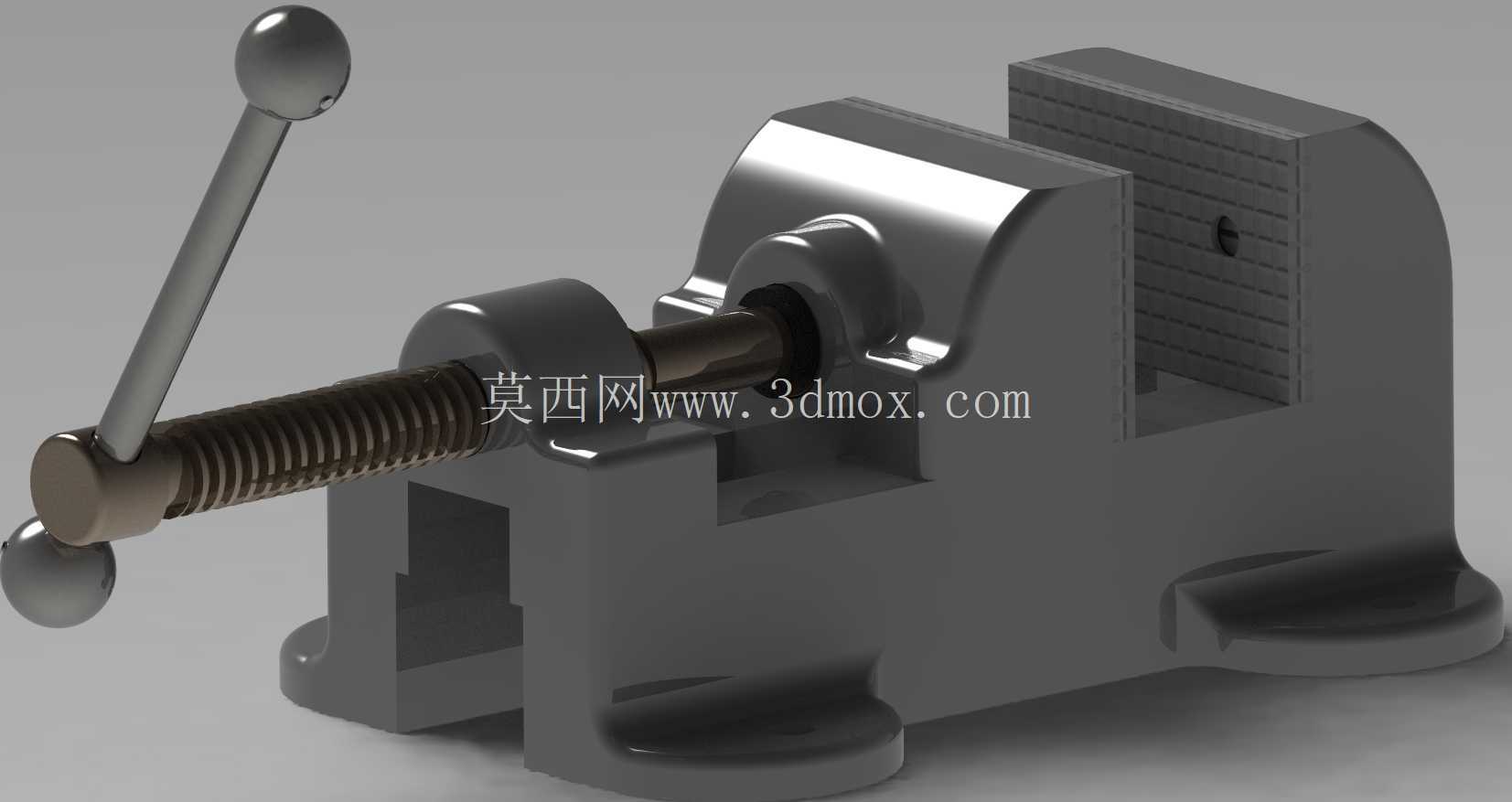

　　这套台式虎钳的三维结构围绕中小零件刚性装夹需求搭建，整体采用固定钳身搭配活动钳身的经典布局，底座两侧预留带沉孔的安装耳板，可直接通过螺栓锁紧在钳工台、铣床工作台或者检测平台的T型槽面上，安装边界需要提前核对台面螺孔间距，耳板开孔位置对应常规台钳安装孔位，落地后钳身底面与支撑面完全贴合，避免装夹受力时出现翘动。钳口工作区域一侧做了细密的交叉滚花防滑齿面，齿纹方向兼顾横向与纵向摩擦力，夹持毛坯件、型钢、异形工件时不会出现打滑移位，另一侧活动钳口沿钳身导向导轨做直线进给，导轨配合面预留合理间隙，既保证滑动顺畅，又能控制钳口上下、左右方向的窜动量，夹紧过程中活动钳身不会出现偏摆。

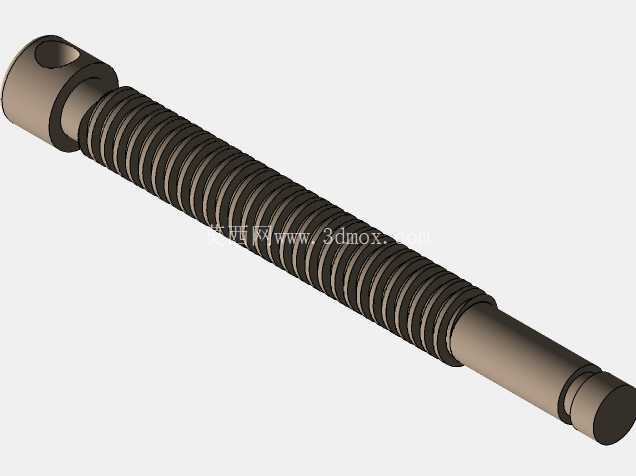

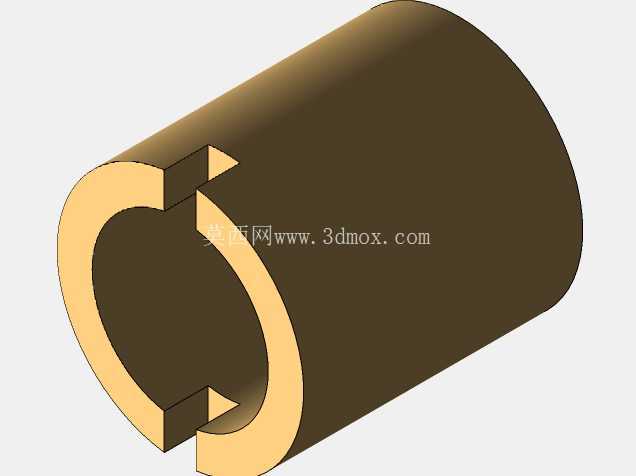

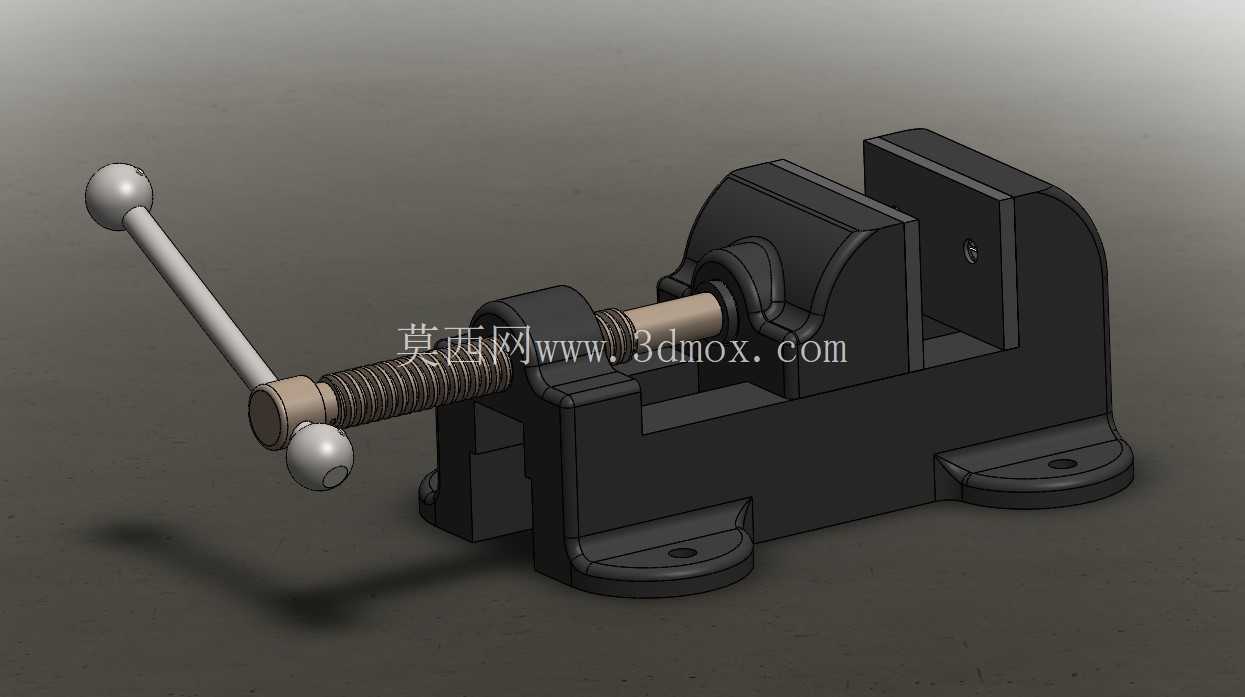

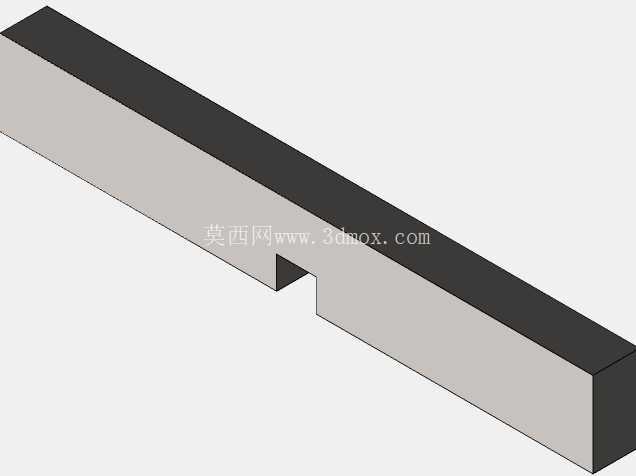

　　核心进给部件采用梯形丝杠传动，丝杠一端穿过固定钳身的支撑轴座，通过限位结构约束轴向窜动，另一端与活动钳身内部的螺母副配合，转动操作手柄时，丝杠旋转带动活动钳身沿导轨平稳移动，梯形螺纹的自锁特性可以在夹紧后保持夹持力，即便承受铣削、锉削、敲击类的交变载荷，钳口也不会自行松脱。手柄两端配置球形操作头，握持施力时受力均匀，加长力臂设计可以用较小的手部操作力矩获得足够的夹紧力，球头表面圆滑过渡，操作过程中不会剐蹭操作人员手部。

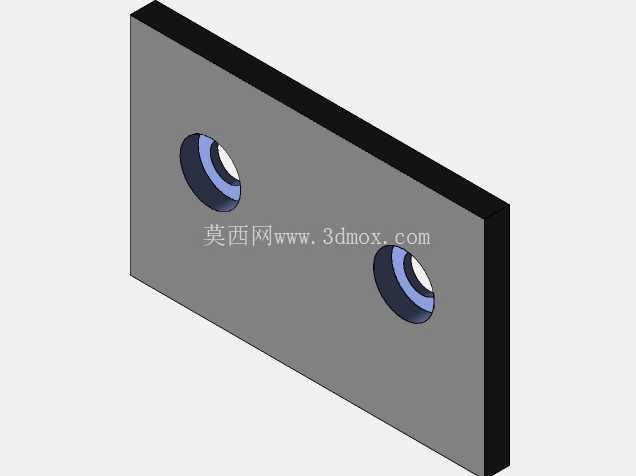

　　从实际车间使用场景来看，这类虎钳覆盖钳工锉配、钻孔攻丝、小型零件铣削定位、装配工序工件固定、手工打磨去毛刺等多类作业，木工场景下可以夹持木料进行刨削、榫头加工，金属加工场景下可以夹持棒料、板料完成划线、锯切工序，教学实训场景中也作为基础工装帮助操作者理解螺纹传动、导轨导向、夹紧自锁的机械原理。结构设计阶段优先考量刚性表现，钳身主体采用加厚的箱型截面，受力集中的钳口根部、丝杠支撑座位置做了加强筋过渡，承受最大夹紧力时钳身变形量控制在极小范围，保证被夹持工件的位置精度。钳口夹板采用可拆分结构，长期使用后防滑齿磨损，可以单独拆卸更换钳口板，不需要整体报废钳身，维护成本更低。

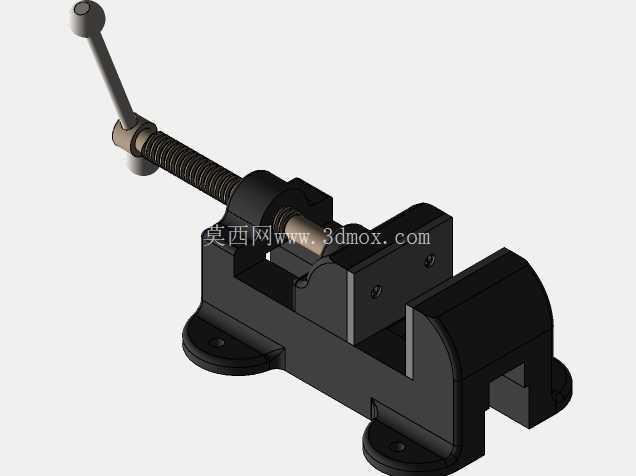

　　底座的支撑脚做了加宽处理，增大与工作台面的接触面积，夹紧工件时整机重心落在支撑轮廓内部，即便夹持偏重的偏心工件，也不会出现倾翻风险。三维建模过程中完整还原了丝杠螺纹牙型、导轨配合面、钳口齿纹、安装沉孔的细节结构，各运动部件的装配关系完全按照实际装配逻辑搭建，可以直观演示钳口开合、丝杠旋转的动作过程，也能在此基础上衍生改装液压夹紧、气动快速夹紧的变体结构，适配不同批量生产的装夹节拍需求。针对不同规格工件的夹持范围，钳口最大开口量、钳口宽度、钳口深度都按照通用台钳的常用尺寸区间设定，既可以夹持薄片状的薄板零件，也能容纳尺寸较大的方块工件，夹持圆棒料时还可以搭配额外的V型块附件，进一步提升圆柱类零件的装夹对中性。整体结构没有冗余的复杂部件，所有传力路径直接清晰，操作人员转动手柄的力矩通过丝杠转化为直线夹紧力，力流从手柄、丝杠、螺母、活动钳身传递到工件，再经由固定钳身、底座传递到工作台面，整条传力链没有薄弱的受力断点，完全满足车间日常高频次装夹的使用强度要求。
