越野车辆车顶外置吊床承载支架结构

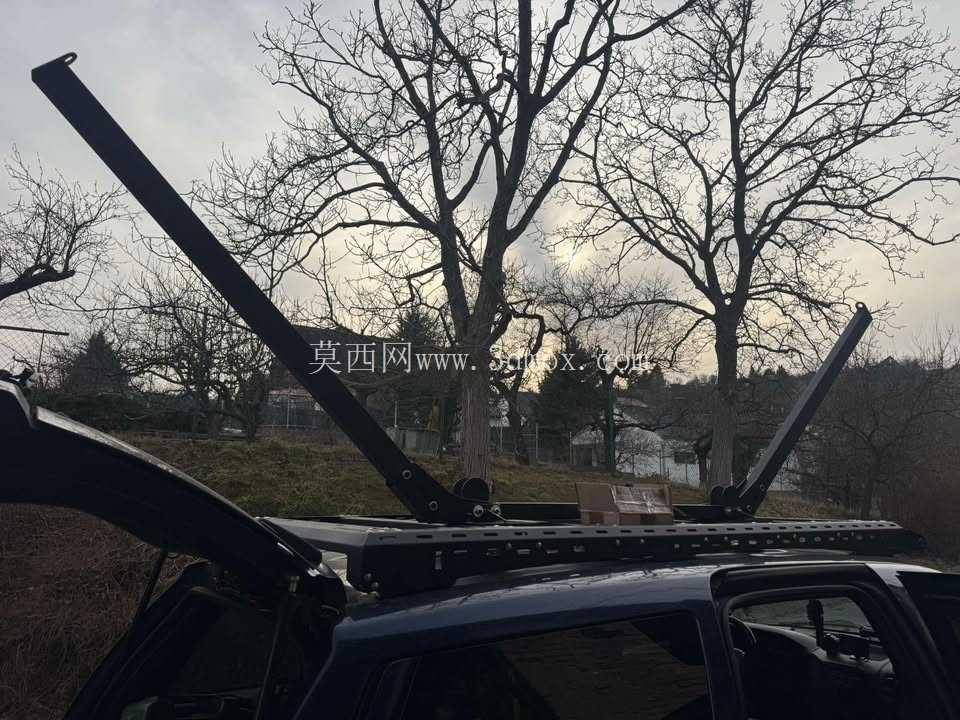

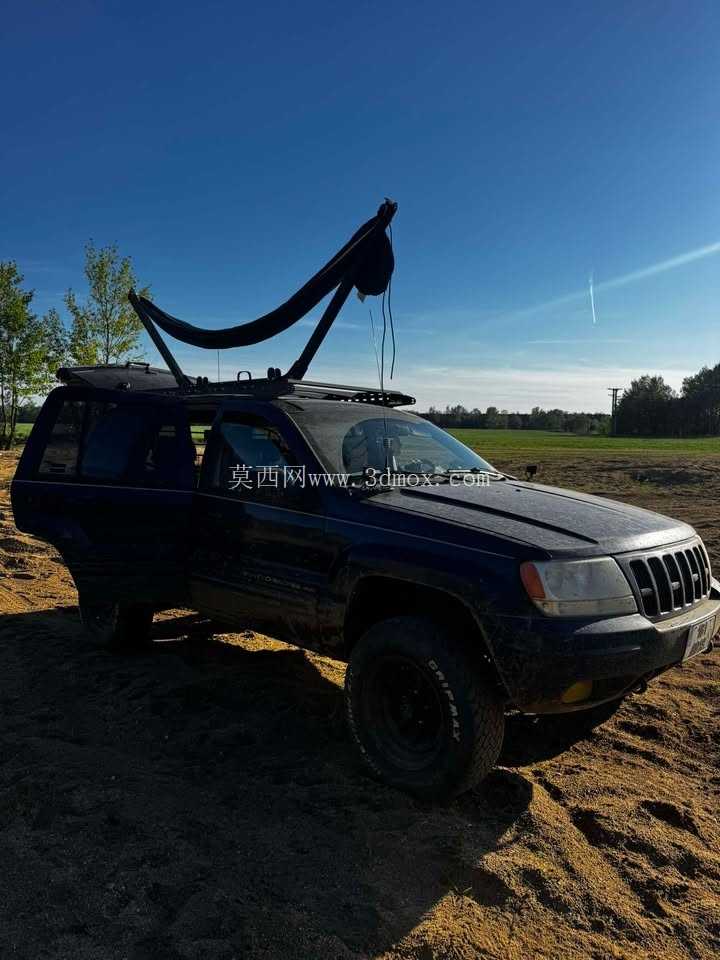

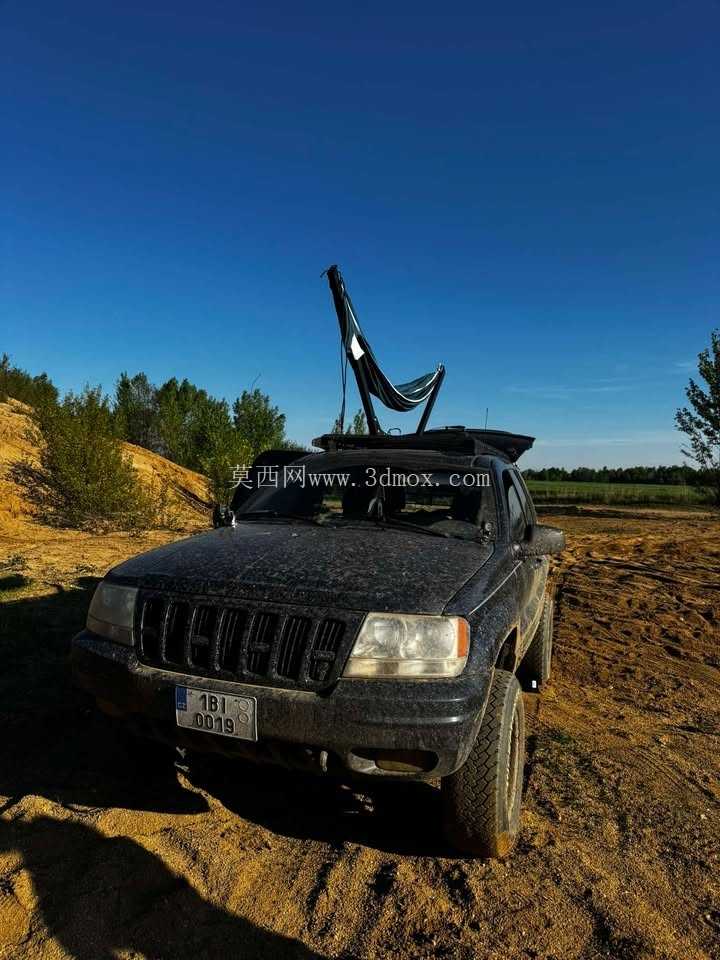

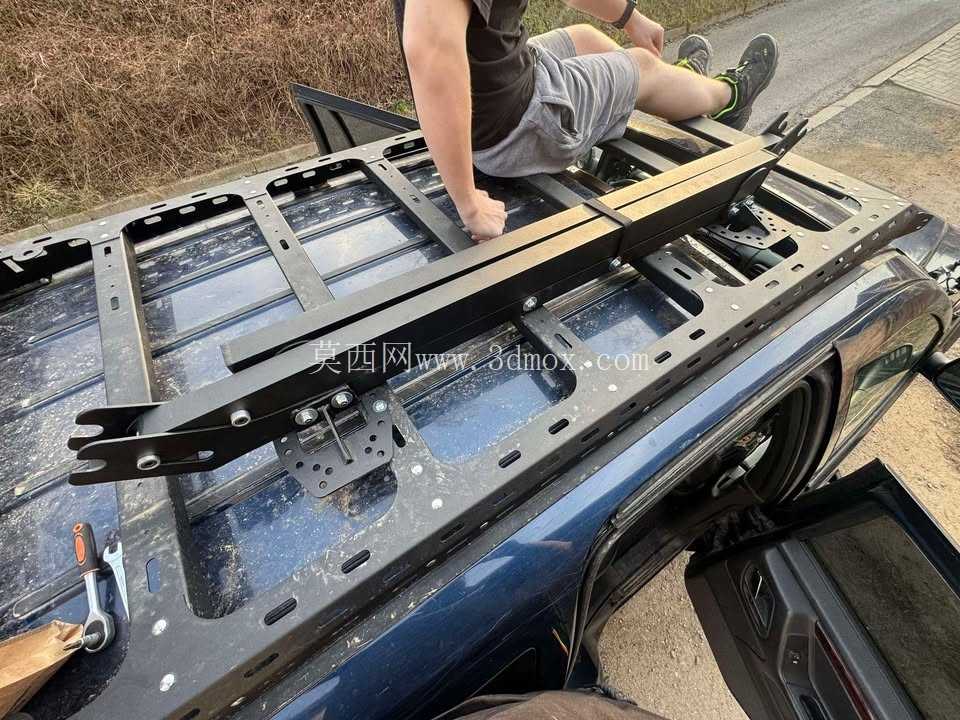

　　这套车顶外置吊床承载结构，主要面向长途穿越、户外露营类越野自驾场景设计，解决野外无合适树木支撑时，户外吊床无法架设的实际痛点，适配带标准车顶行李架的硬派越野车型使用。从结构设计逻辑来看，整套装置采用可折叠收放的悬臂式承载方案，非使用状态下悬臂可贴合车顶行李架轮廓收纳，不会超出车身原有外廓尺寸，避免行车过程中产生额外风阻，也不会干扰车辆通过狭窄路段、限高区域的通行能力。展开状态下，两侧悬臂从车顶行李架两侧向外延伸出合适长度，形成两个稳定的高位支撑点，吊床两端直接挂接在悬臂端部的挂接位上，承载面与车顶保持足够安全距离，不会刮蹭车顶漆面或天窗结构。

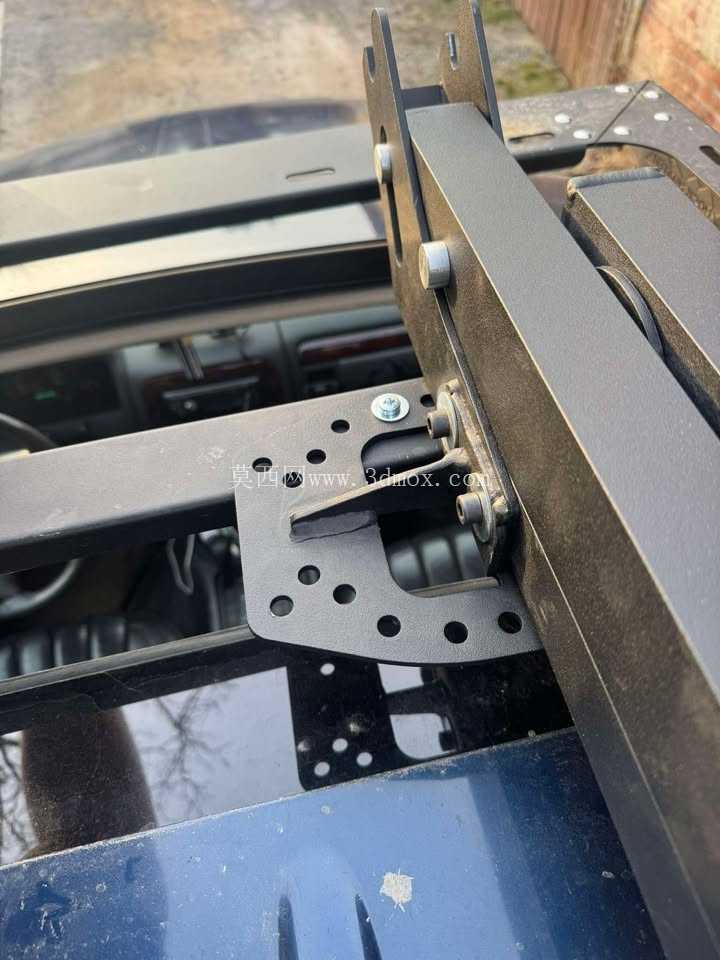

　　设计过程中优先考虑安装适配性，整套支架的固定点位完全匹配市面主流硬派越野车的纵向+横向组合式车顶行李架安装孔位，不需要对车身、车顶行李架做打孔、焊接类破坏性改装，通过U型螺栓、压板组件即可完成紧固，安装后整体重心与车顶行李架重心重合，不会因为偏心载荷影响车辆高速行驶、非铺装路面穿越时的行驶稳定性。结构件的选材上，主承载悬臂采用高强度铝型材加工，兼顾结构强度与自重控制，避免整套装置过重增加车顶负载，超出车顶行李架的额定承载上限；挂接部位做了圆弧过渡处理，避免应力集中导致长期使用后出现结构疲劳开裂，同时挂点处设置有防滑脱的锁止结构，防止吊床挂环在人员上下、翻身过程中从挂点滑脱。

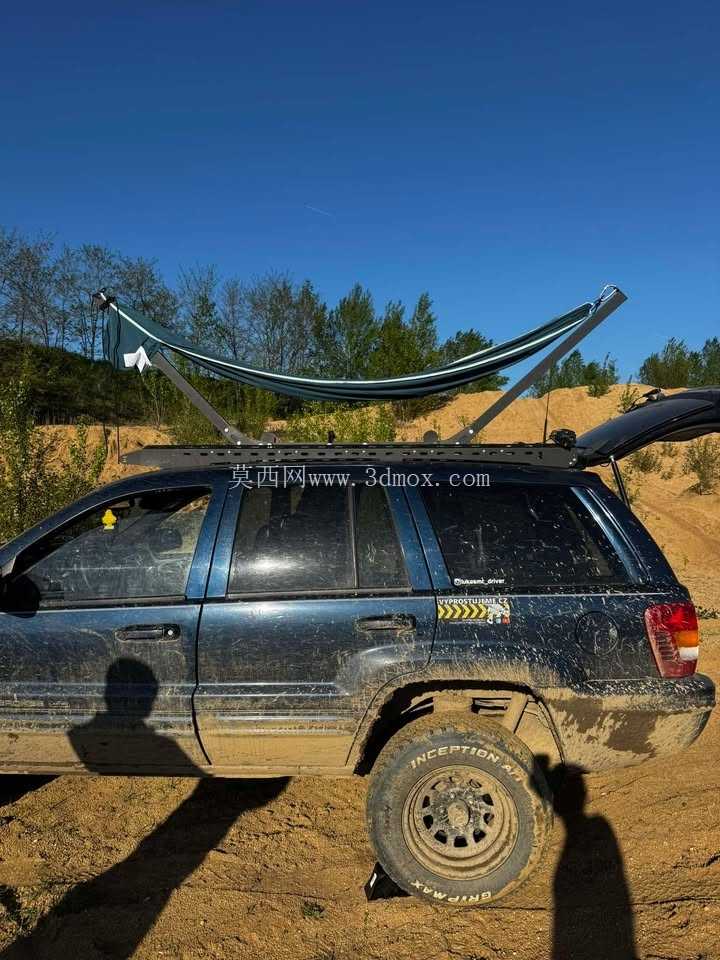

　　从安装边界尺寸来看，收纳状态下整套装置的总高度不超过车顶行李架上方120mm，宽度与车身最大宽度保持一致，长度控制在车顶行李架的纵向覆盖范围内，不会遮挡车辆前后方的示宽灯、牌照位，满足道路行驶的外廓尺寸要求；展开状态下单侧悬臂向外伸出的长度控制在800mm以内，配合吊床自身的长度，可形成足够成年人躺卧的承载空间，单点位额定承载不低于120kg，满足单人户外休憩的使用需求。实际使用场景中，这套结构除了架设吊床供人员休憩外，悬臂部分还可作为遮阳篷的支撑骨架使用，配合防水篷布即可快速搭建车顶侧方的遮阳区域，适配沙漠穿越、山林露营等多种户外场景的使用需求。

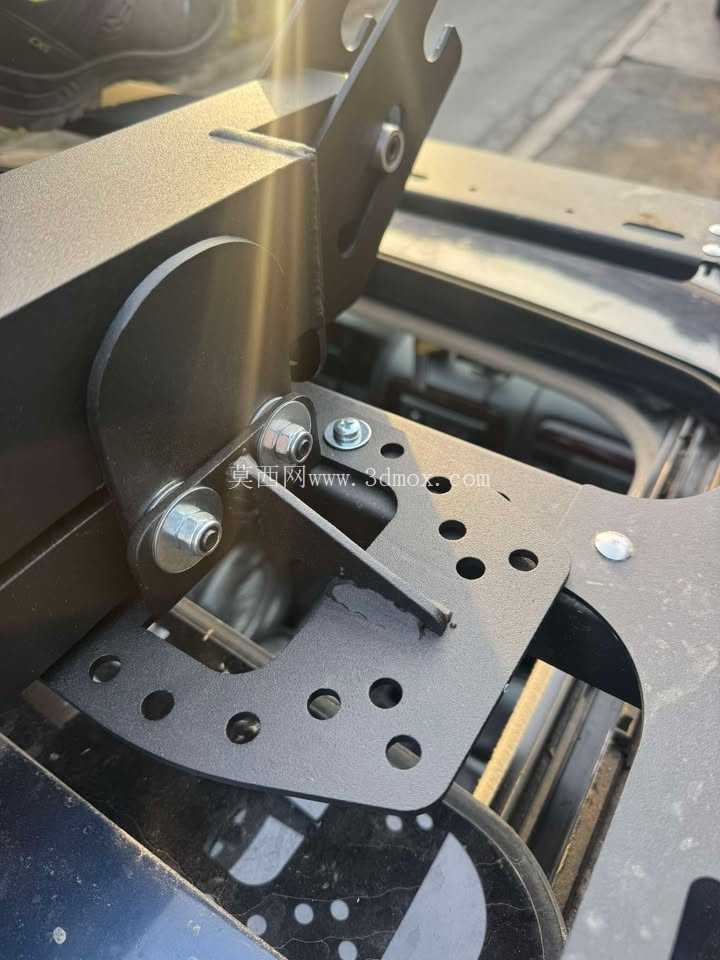

　　设计时充分考虑非铺装路面的振动工况，所有连接紧固件都设置了防松垫片、自锁螺母，避免长时间颠簸后紧固件松动产生异响甚至结构脱落；悬臂的铰接位置设置有阻尼结构，展开、收纳过程中不会出现自由下坠的情况，操作时可单人完成展开与收合，不需要额外人员配合。整套结构的受力传递路径经过多轮校核，人员躺卧时的载荷通过悬臂传递到车顶行李架的横向杆，再通过纵向杆均匀分散到车顶的多个固定点位，不会出现局部载荷过大导致车顶行李架变形、车顶钣金凹陷的问题。针对户外使用的耐腐蚀需求，所有金属结构件表面都做了阳极氧化处理，紧固件采用不锈钢材质，长期在潮湿、多泥沙的野外环境使用也不会出现锈蚀卡滞的问题，铰接位置预留有润滑注油孔，定期加注润滑脂即可保证转动顺畅，降低日常维护的工作量。
