越野车辆拖车方口挂载式备胎固定支架

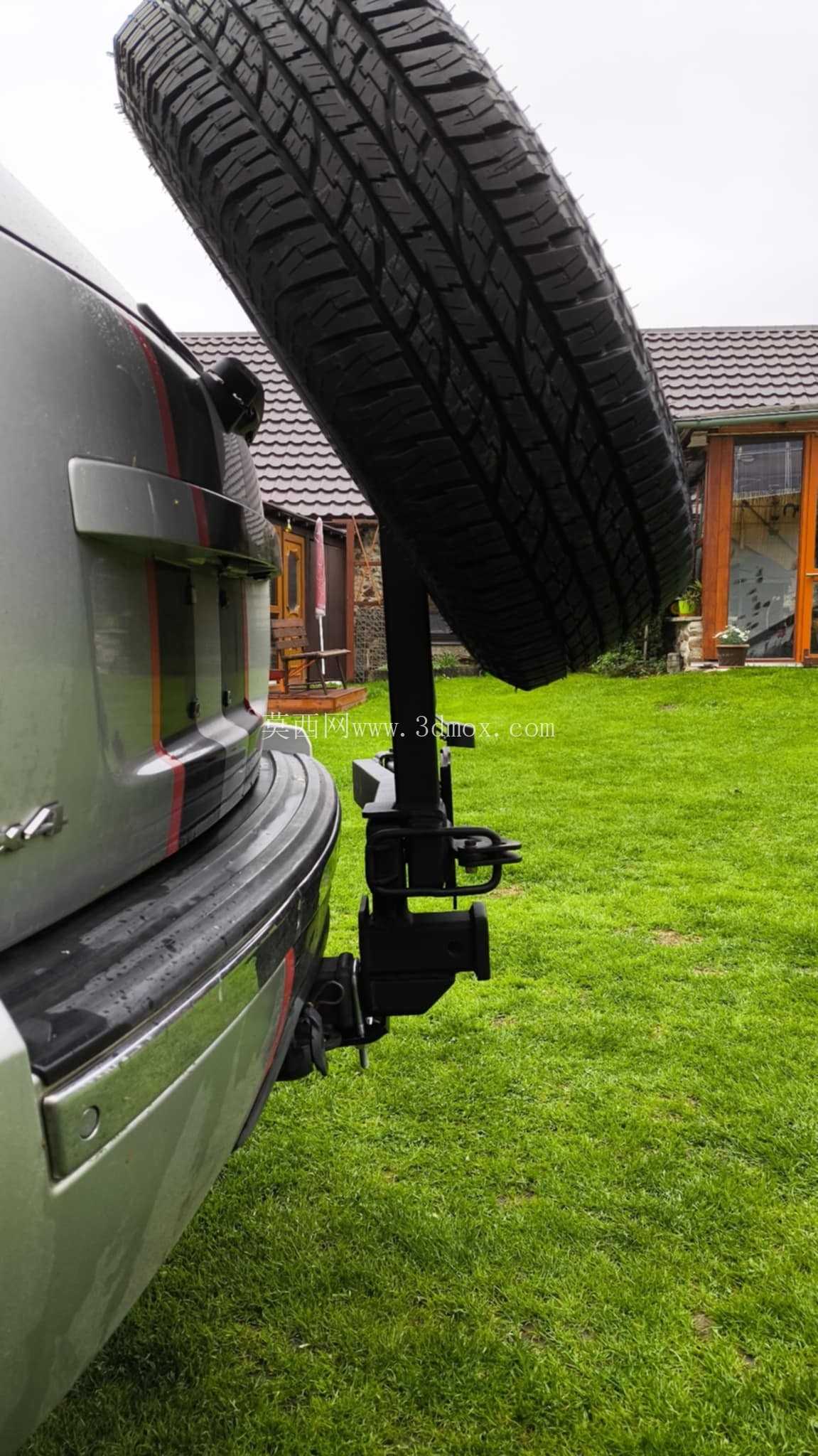

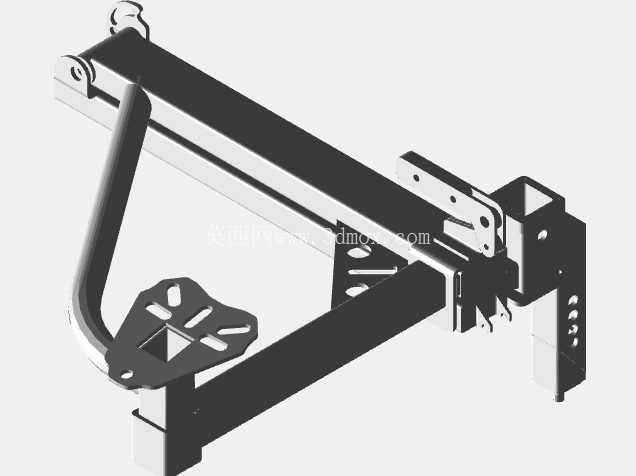

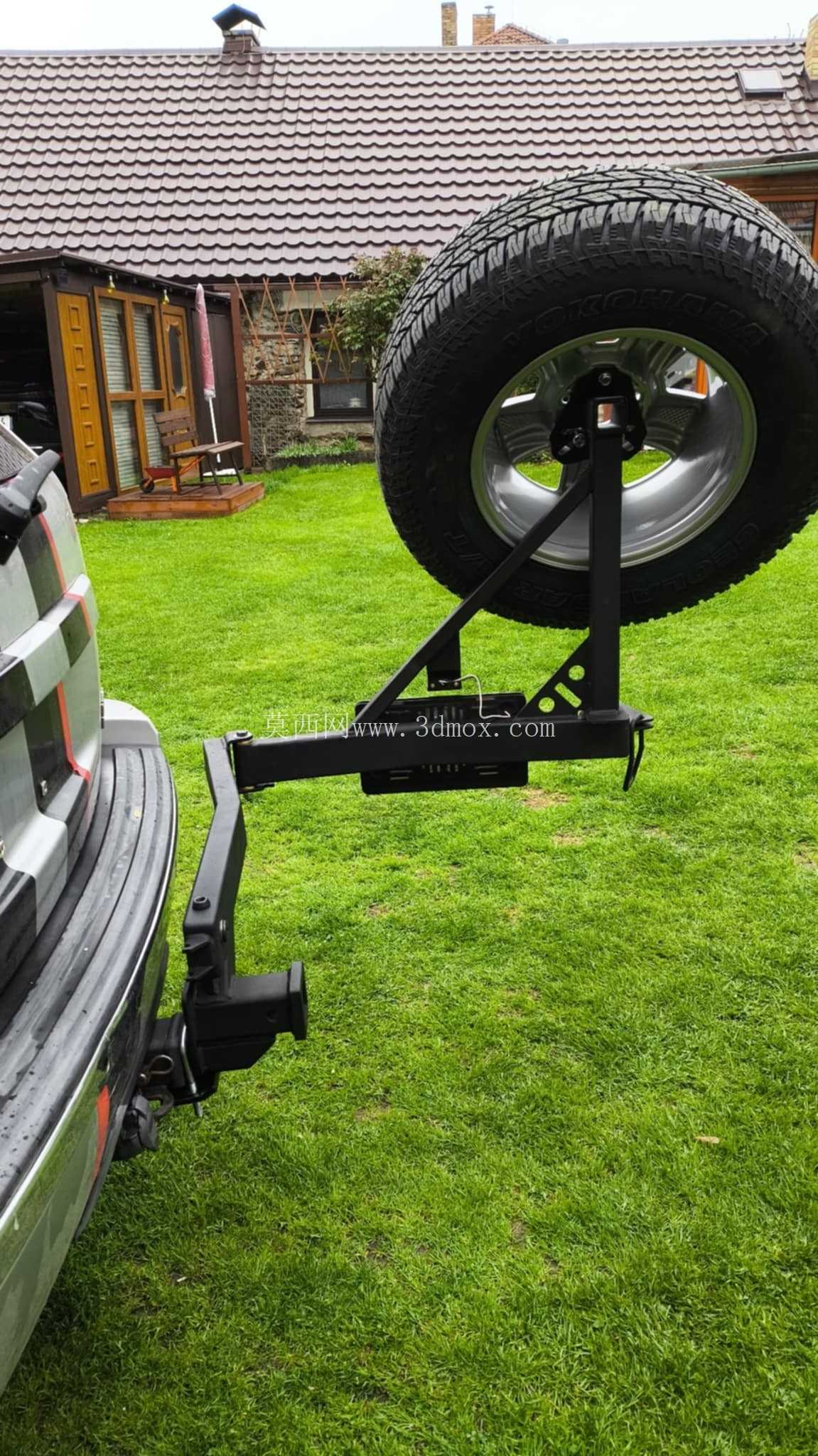

　　这套挂载结构主要面向越野穿越、长途自驾拖挂场景下的车尾拓展需求，解决硬派越野车尾门挂载大尺寸越野胎易导致尾门铰链变形、异响，以及后挂拖挂装备后无多余空间放置备用轮胎的实际痛点，适配多数符合美标2英寸方口规格的车尾拖车杠接口，无需在车身额外打孔焊接，直接通过方口插销完成主体结构的初步固定，安装过程不需要拆解原车后包围结构，单人即可完成拆装操作。从结构受力逻辑来看，整套支架采用悬臂式受力设计，主体连接臂采用矩形截面型钢加工，截面尺寸匹配方口内框间隙，插入后配合横向防晃插销消除连接间隙，避免越野颠簸路段出现支架旷量异响；向外延伸的悬臂段根据备胎中心安装位做了下沉式折弯处理，保证备胎挂载后中心与拖车杠方口中心处于同一受力轴线，减少行驶过程中支架承受的交变扭转力矩，避免长期受力出现金属疲劳开裂。

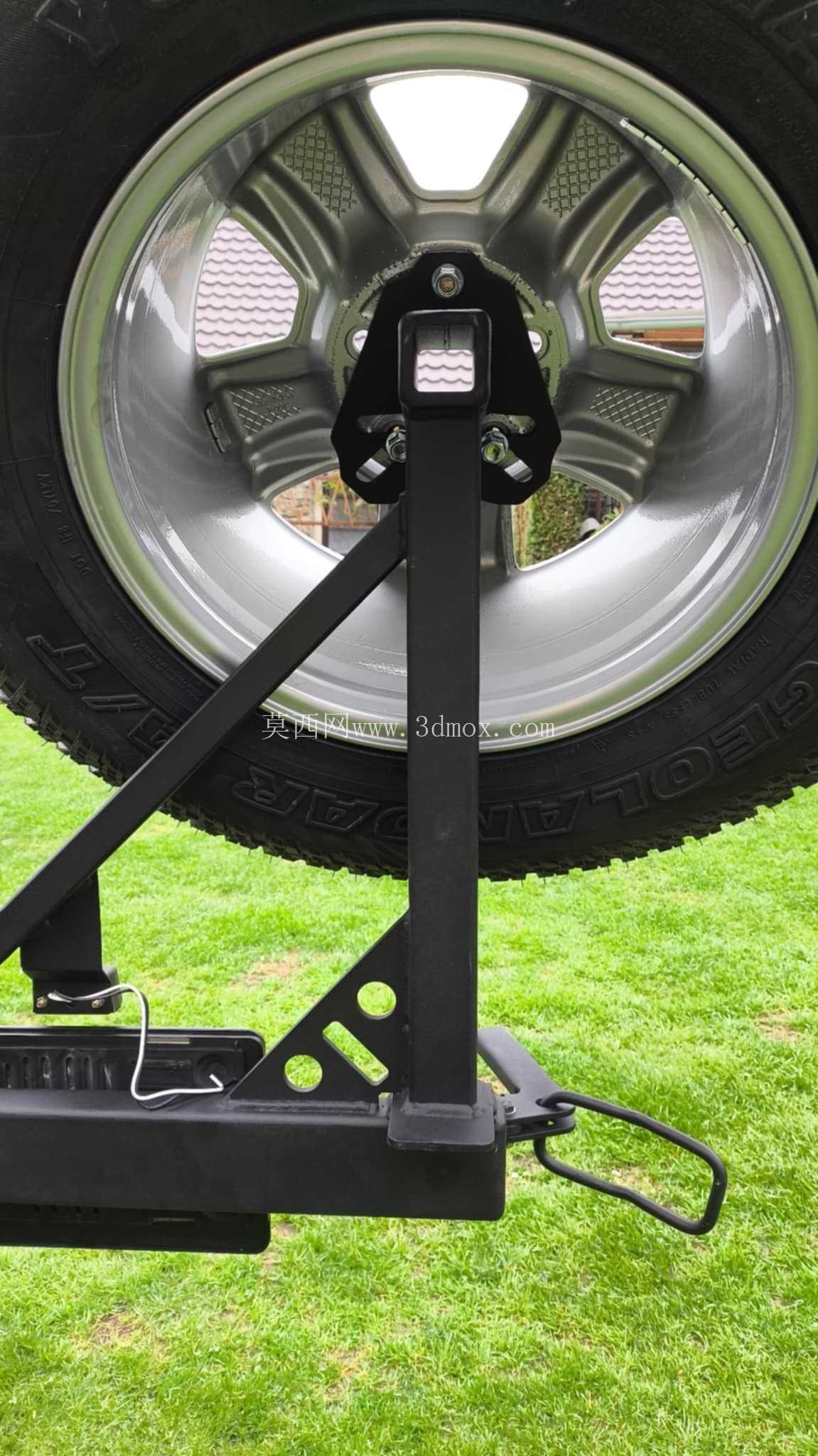

　　备胎安装位采用多孔位适配设计，可兼容4孔、5孔、6孔不同孔距的越野轮毂，固定螺栓采用高强度级别的紧固件，配合防松垫片避免长期震动出现螺栓松动；支架侧面设计有三角形减重加强筋，在不额外增加过多自重的前提下提升整体结构抗扭强度，经过非铺装路面长距离行驶测试，支架形变量控制在合理范围内，不会出现备胎偏移、支架下沉等问题。安装边界方面，支架挂载后整体向外延伸长度控制在350mm以内，不会超出车身两侧宽度，倒车时可通过原车倒车雷达完整识别支架位置，不会出现探测盲区；备胎挂载后最低点距离地面高度大于原车后保险杠最低点，不会影响车辆离去角，满足中度越野场景的通过性要求。

　　支架主体表面采用黑色喷塑处理，具备基础的防砂石击打、防雨水锈蚀能力，适配户外复杂使用环境。除了挂载备胎之外，这套支架的悬臂结构预留了拓展安装孔位，可根据使用需求加装牌照架、倒车灯、工兵铲固定座等附属越野装备，不需要额外在支架上钻孔加工，降低后期改装的加工难度。在实际使用场景中，这套支架可在拖挂小型露营拖车、摩托托架的同时完成备胎挂载，不需要占用车顶行李架空间放置备胎，降低整车重心，减少高速行驶时的风阻与风噪，也避免车顶取装备胎的操作风险；对于尾门为侧开式的硬派越野车来说，将备胎从尾门转移到拖车杠支架上，可大幅降低尾门铰链的承重负荷，减少尾门下沉、密封胶条磨损漏水等常见故障。

　　结构设计过程中充分考虑了焊接工艺的可实现性，所有焊缝均为连续角焊缝，焊接位置避开了应力集中的折弯拐点，焊后做打磨抛丸处理再进行表面喷塑，避免焊缝位置出现应力锈蚀；所有折弯处均采用标准折弯半径加工，不会出现折弯开裂问题，普通具备激光切割、数控折弯、焊接加工能力的机加工门店即可完成整套结构的加工制作，不需要特殊的定制模具与专用加工设备。支架与原车拖车杠的连接位置设计有双重锁止结构，除了常规的横向插销之外，还增加了竖向防脱卡销，即使在极端颠簸路段插销出现松动，也不会出现支架脱落的风险；备胎固定位的安装面做了防滑齿纹处理，轮毂与安装面贴合后可增大摩擦力，减少螺栓承受的剪切力，提升固定可靠性。
