拉达尼瓦越野车型带梯车顶行李架结构

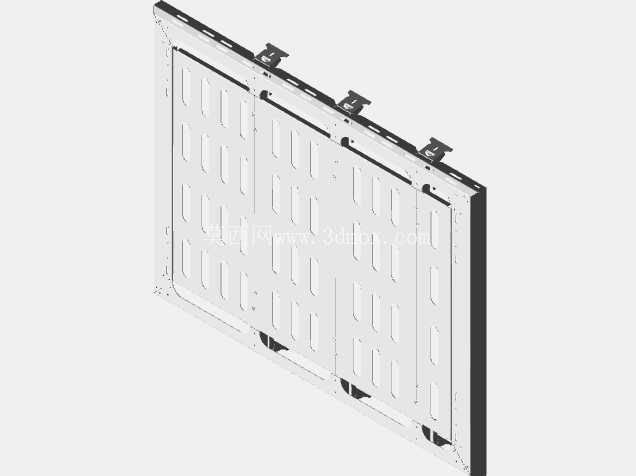

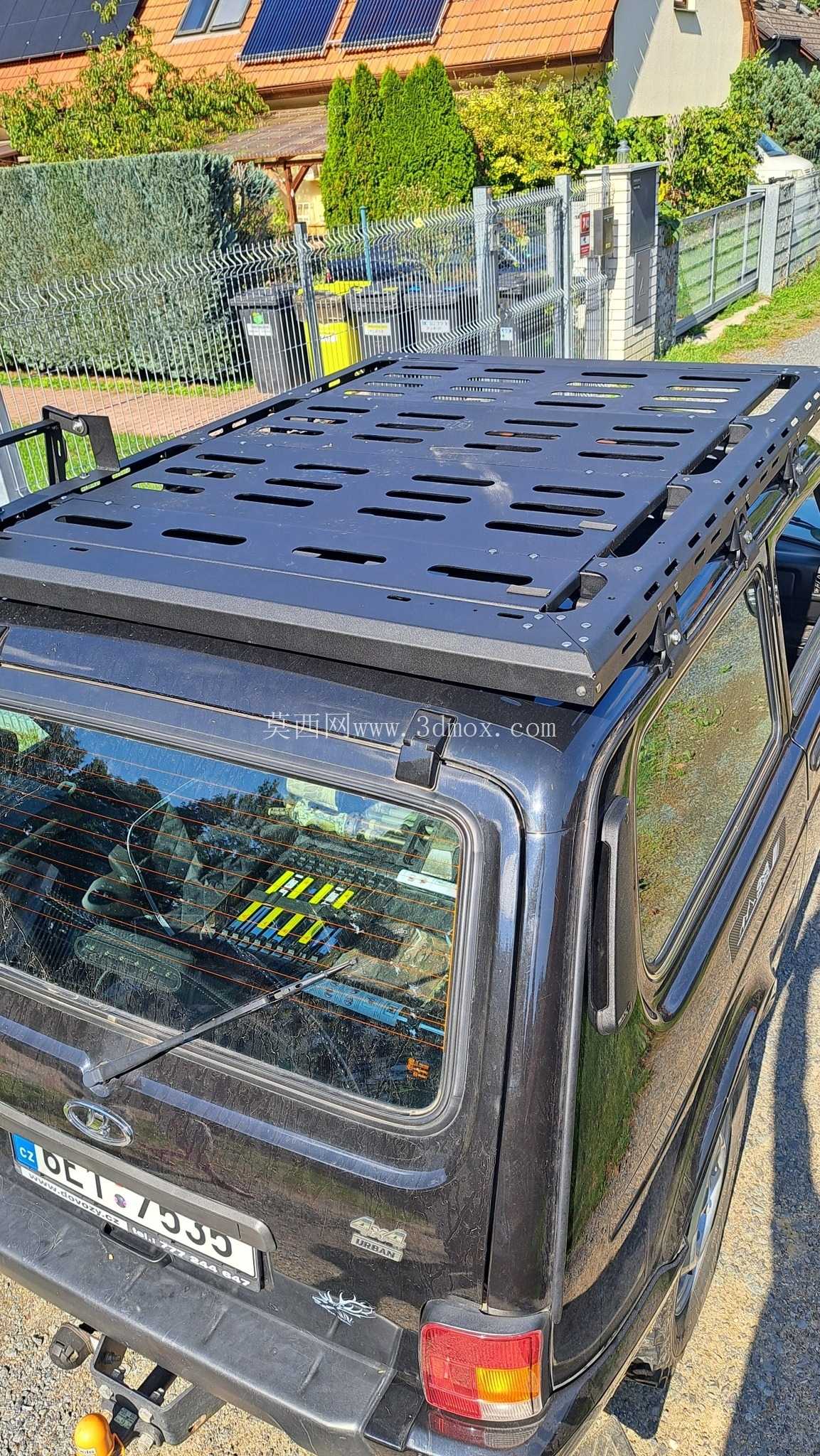

　　结构设计上，整体框架采用镂空式平板承载面设计，面板上排布多组规则的长条形安装槽，一方面可以降低风阻，减少高速行驶时的风噪与额外油耗，另一方面可以通过绑带、T型螺栓快速固定不同类型的装备，适配不同尺寸物品的固定需求，不需要额外打孔调整安装位。框架边缘设置有连续的拓展导轨，可拓展安装射灯、遮阳篷、脱困板固定支架等附加配件，满足不同用户的个性化改装需求。材质选用上，主体承载结构采用3mm厚度的金属板材，可选用钢板或者铝合金板材加工，钢板版本侧重极端重载场景的抗冲击性能，适合高强度越野穿越使用，铝合金版本侧重轻量化，降低车顶额外承重，适合长途自驾场景。这套车顶承载结构针对硬派越野车型的户外出行场景开发，核心解决越野穿越过程中额外装备的承载与取用问题，适配非承载式车身的越野车型顶部安装需求，整体结构兼顾承载强度与轻量化要求。从实际使用场景来看，越野穿越、长途自驾、户外露营时，用户往往需要携带脱困板、备用油桶、露营装备、工兵铲等尺寸偏大的物品，车内空间无法容纳这类装备，车顶架就成为核心承载载体，而集成的折叠梯结构，解决了高离地间隙越野车型取放车顶物品时攀爬不便的痛点，无需额外携带独立爬梯，减少随车零散配件的携带量。

　　加工工艺覆盖焊接、激光切割、数控折弯，所有拼接位置采用满焊处理后打磨平整，避免应力集中导致的结构开裂，板材边缘做折弯翻边处理，既提升整体结构的抗弯强度，也能避免锐边划伤使用者或者装备。安装边界方面，整套结构完全贴合车型顶部的原有安装点位，不需要对车身顶部进行打孔改装，通过专用固定支架与车身顶部的原有纵梁、雨水槽位置连接固定，不会破坏车身原有防水结构，安装后整体高度控制在合理范围内，避免超高无法通过限高路段，同时预留了车顶天线、天窗的避让空间，不会影响车辆原有功能的正常使用。

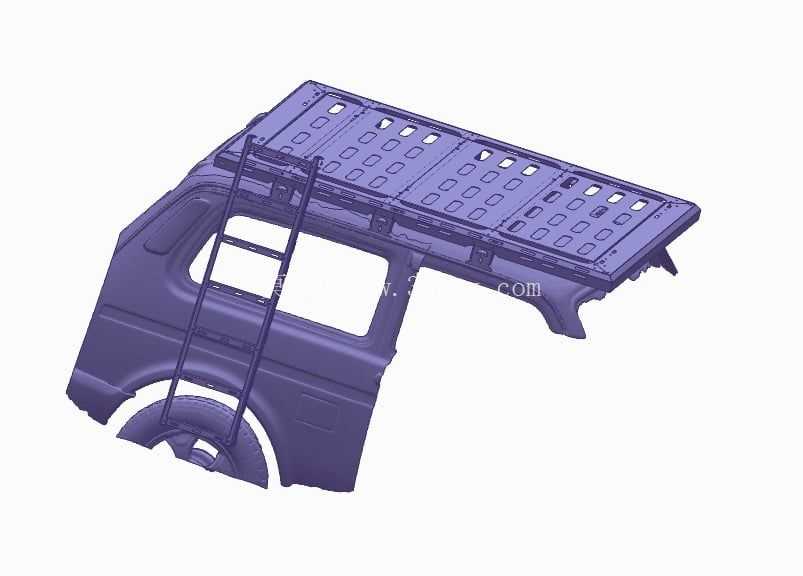

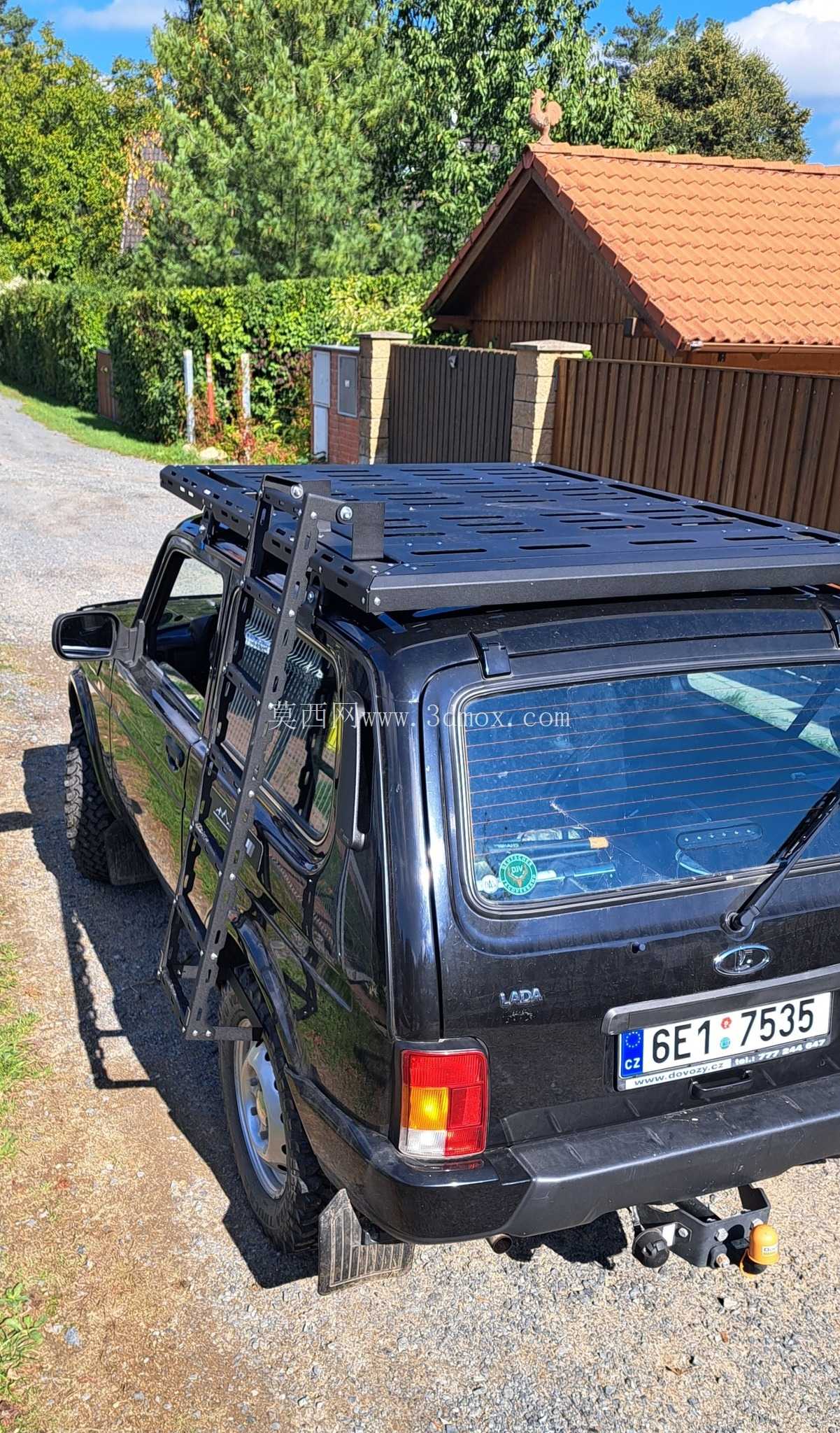

　　集成的折叠梯采用可收折设计，非使用状态下贴合车顶架侧部收纳，不会额外增加车身宽度，也不会在行驶过程中产生晃动异响，使用时向下翻折即可形成稳定的攀爬支撑，梯步表面做防滑处理，即使在泥泞、沾水的户外场景下也能保证踩踏稳定性，梯架与主框架的连接位置采用带锁止的铰接结构，行驶过程中不会出现意外松脱的情况。承载性能设计上，整体静态承载能力可满足常规户外装备的承载需求，动态行驶状态下可承受越野路面的连续冲击，框架的受力点全部对应车身顶部的加强结构位置，不会将载荷集中在车顶蒙皮位置，避免长期使用导致车顶变形。

　　细节处理上，所有外露的金属表面可做喷塑或者阳极氧化处理，提升抗腐蚀性能，适应越野场景下泥水、盐雾等恶劣环境的侵蚀，延长结构使用寿命，安装固定点都设置有橡胶减震垫，避免金属硬连接产生的异响，同时也能防止安装位置磨损车身漆面。从结构建模的角度来看，整套结构的建模过程需要先完成车型顶部安装点位的点云数据采集，确保所有固定位与车身完全匹配，再根据承载需求进行框架的拓扑优化，在保证强度的前提下尽可能去除多余材料，降低整体重量，铰接位置的公差配合需要反复校核，保证折叠梯收放顺畅无卡滞，同时锁止机构的定位精度要满足行驶状态下的固定要求，避免出现旷量。
