板材连续冲压送料整平一体机结构

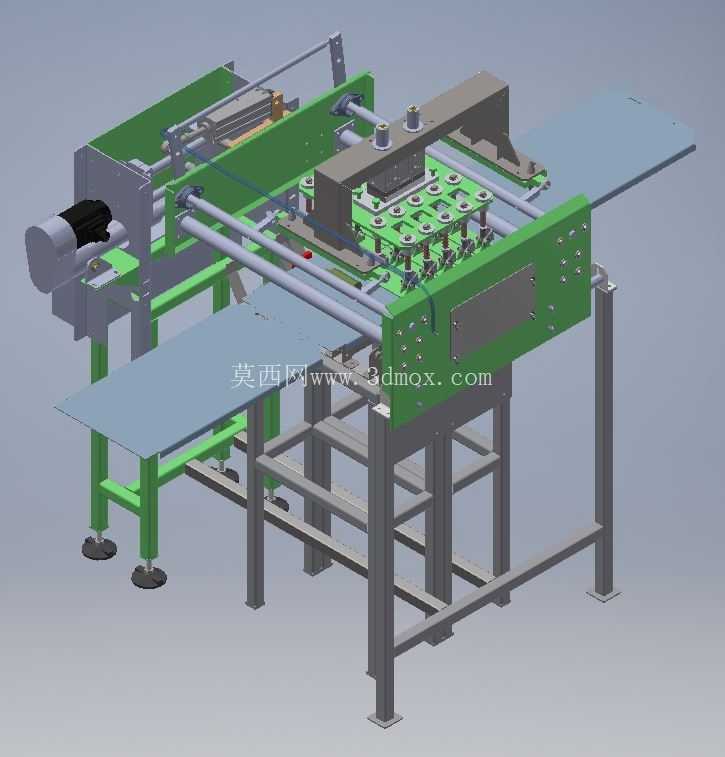

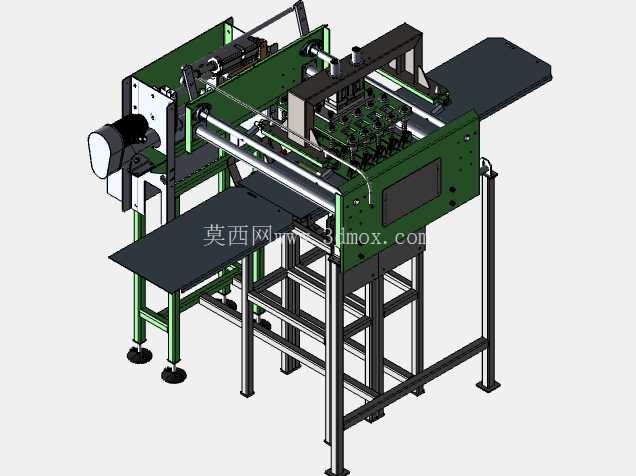

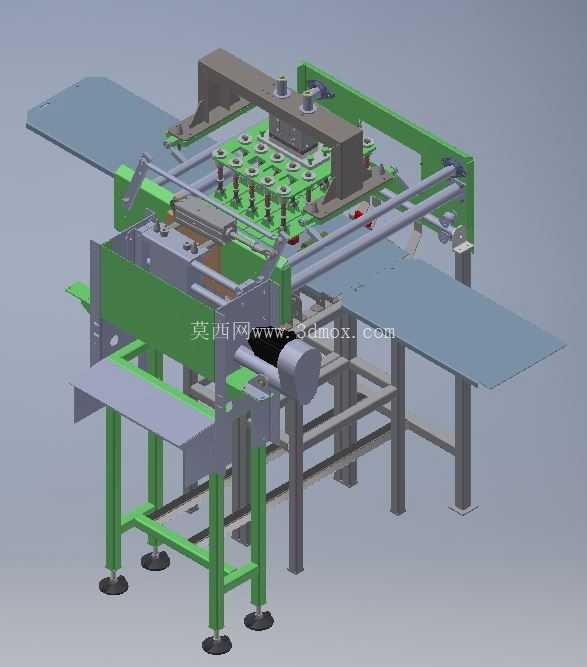

　　这套设备主要面向五金冲压、钣金加工产线的连续冲压工序，解决卷料开卷后板材平整度不足、人工送料定位精度差、节拍不稳定的痛点，适配0.5-3mm厚度的冷轧钢板、镀锌板、铝合金板等常见冲压基材，可直接对接开卷机与后续多工位级进模，实现从卷料进料到冲压成型的连续化作业，无需人工反复定位上料，能大幅降低连续冲压过程中的送料误差，减少因板材翘曲导致的冲压废品率。从结构布局来看，设备采用分体式机架设计，底部采用方管焊接框架结构，底部配置可调式脚杯，可适应车间地面不平整的安装场景，安装时仅需保证机架上平面的水平度误差不超过0.2mm/m即可，整体设备的安装边界预留了左右两侧的维护空间，进料端与出料端的输送平台延伸长度可根据产线实际对接需求调整，常规配置下设备总长度约2.8米，宽度约1.2米，高度约1.6米，进料端输送平台高度与常规开卷机出料高度匹配，出料端可直接对接冲压机床的工作台面，无需额外增设过渡输送架。

　　设备核心功能分为送料与整平两个模块，送料模块采用伺服驱动的辊式送料结构，上下送料辊采用间隙可调的压紧结构，可根据不同板材厚度调整压紧力，避免压紧力过大导致板材表面压痕、压紧力过小出现送料打滑的问题，送料辊表面做镀硬铬处理，硬度达到HRC58-62，耐磨性能优异，长期使用不会出现表面划伤影响送料精度的情况；整平模块采用多辊交错排布的整平辊组，通过调整上下整平辊的压入深度，消除板材开卷后产生的内应力，让板材进入冲压工位前保持平整状态，整平辊的调整采用蜗轮蜗杆微调结构，调整精度可达0.01mm，可针对不同材质、不同厚度的板材匹配对应的整平参数，保证整平后的板材平面度满足冲压工艺要求。

　　冲压工位设置在整平模块的出料端，采用导柱导向的冲压安装座，可直接安装小型冲孔、裁断类模具，安装座的模柄孔尺寸适配常规标准冲床模柄，模具更换便捷，冲压动力可根据实际冲压吨位需求选配，常规配置下可实现单次行程10-30次/分钟的冲压节拍，送料长度可通过伺服参数直接设置，适配不同步距的级进模生产需求。设计过程中重点考虑了设备的刚性与维护便捷性，机架焊接后整体做去应力退火处理，避免长期使用过程中机架变形影响送料与整平精度，所有传动辊的轴承座均采用外置式安装结构，后期维护更换轴承时无需拆解设备主体框架，传动部分采用同步带与齿轮结合的传动结构，既保证了传动精度，又能降低传动过程中的噪音，设备两侧设置有可开启的防护盖板，日常检查传动部件、清理废料时无需完全拆解设备，仅需打开对应位置的盖板即可操作。

　　进料端与出料端的输送平台采用钢板焊接后磨平处理，平台表面设置有可调式侧定位挡边，可根据板材宽度调整挡边位置，保证板材输送过程中不会出现偏移，侧挡边采用耐磨尼龙材质，避免划伤板材侧边。设备的电气控制部分预留了与冲床联动的信号接口，可实现送料、整平、冲压动作的同步联锁，当冲床滑块下行时送料动作自动停止，滑块回到上止点后送料动作自动启动，避免出现送料与冲压动作不同步导致的模具损坏问题。针对不同的生产场景，该设备还可拓展加装油雾润滑、废料自动收集、板材表面清洁等附加模块，适配高速冲压、精密冲压等更高要求的生产工况，设备的所有标准件均采用国标通用规格，后期更换配件无需定制，可降低设备的长期维护成本。在实际应用中，这类设备常被用于五金配件、家电钣金、汽车小型冲压件的连续生产工序，相比传统的人工送料单冲工艺，生产效率可提升3-5倍，同时能避免人工送料过程中的安全隐患，送料精度可控制在±0.05mm以内，完全满足精密冲压件的尺寸公差要求。
