桌面级框架式激光雕刻加工设备结构

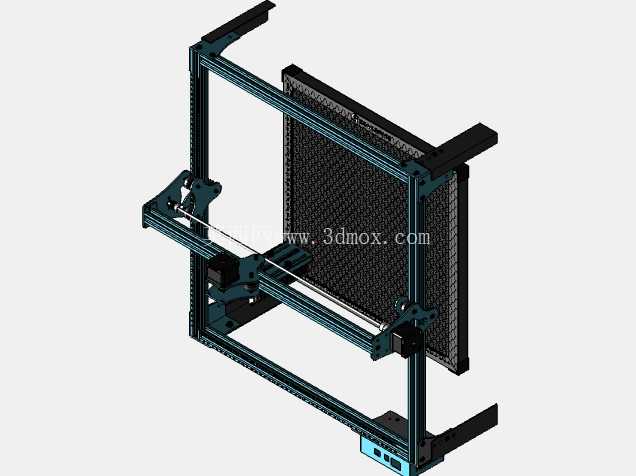

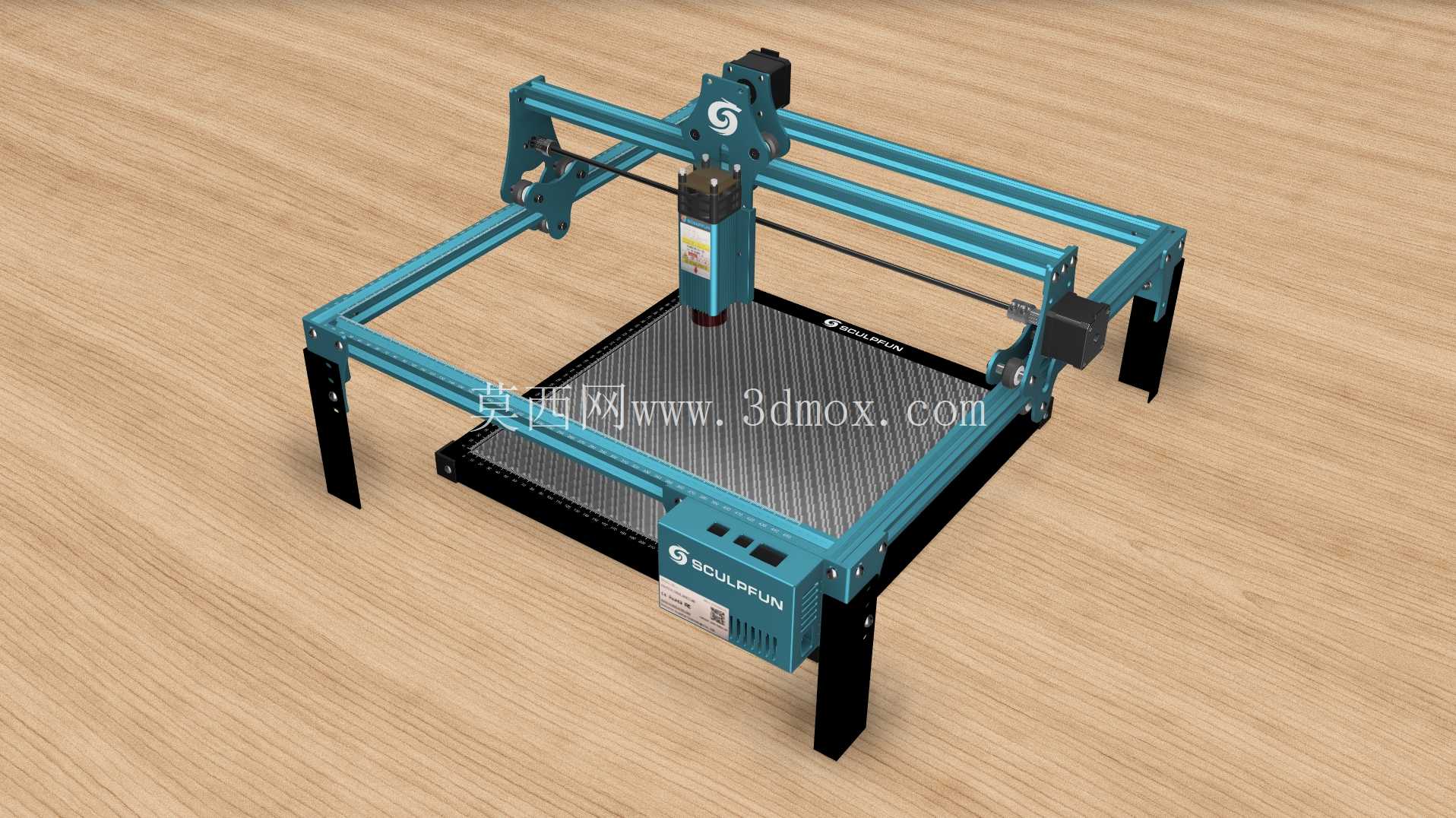

　　这套桌面式激光加工设备采用对称式龙门跨架结构，整体框架选用标准工业铝型材拼接搭建，型材槽口可兼容常规T型螺栓紧固件，无需额外定制焊接机架，组装时可根据实际加工幅面需求调整型材裁切长度，适配不同尺寸的蜂窝工作平台安装。设备的X向运动模组直接集成在龙门横梁上，激光头安装座通过同步带传动实现横梁长度方向的往复移动，Y向运动则由两侧平行布置的同步带轮组同步驱动龙门整体前后位移，两侧传动带张紧度可通过端部的调节螺栓微调，避免运行过程中出现龙门偏斜、走位误差超差的问题。

　　激光头模组自带焦距调节刻度环，安装时可根据不同加工材质的厚度调整出光口到工件表面的距离，配套的散热风扇直接固定在激光模组外壳上，连续长时间作业时可快速带走激光管工作产生的热量，避免功率衰减影响雕刻深度。底部支撑脚采用硬质工程塑料材质，通过螺栓固定在框架四角，将整机抬离工作台面一定高度，既可以避免加工过程中设备振动与台面产生共振，也能为底部的控制板、接线端子预留足够的散热与走线空间。控制盒集成在框架前侧的型材上，面板预留电源接口、开关按键与功能调节拨钮，接线端全部采用快插式端子，后期维护更换控制元件时无需逐根焊接线路，可大幅缩短拆装排查的时间。

　　蜂窝状工作平台平铺在框架底部的支撑横梁上，网格结构可让激光穿透工件后直接向下散射，避免反射光灼伤工件背面，同时平台表面的平面度经过校平处理，放置薄木板、亚克力、皮革等常见雕刻材料时不会出现局部翘曲，保证整幅加工面的焦距一致性。从安装边界来看，整机占用桌面面积较小，放置在常规钳工工作台或家用书桌即可使用，无需额外预留大型设备的安装地基，框架外侧预留的型材槽位可拓展安装限位开关、气嘴、排烟管接口等附加组件，用户可根据自身加工需求加装辅助配件，不用对原有主体结构做大规模改动。

　　实际应用场景覆盖个人手工创作、小批量文创产品定制、小型加工门店的打样作业，可在木质板材、竹制品、双色板、薄塑料、皮革等多种非金属材料表面完成图案雕刻、浅层切割加工，运动模组的运行速度可通过控制系统参数调整，雕刻精细图案时降低运行速度保证线条清晰度，大面幅填充加工时提高速度提升作业效率。设计过程中优先考虑了组装便捷性与后期维护性，所有结构件均采用市面上可直接采购的标准件，没有定制异形铸件或复杂机加工零件，普通用户按照装配流程即可完成整机组装，激光头、同步带、驱动板等易损件更换时无需拆解整机主体结构，仅需拆卸对应部位的紧固件即可完成替换。两侧龙门立柱与横梁的连接部位采用角码加固，承受高速运动的惯性冲击时不会出现连接松动，长期运行后可通过紧固角码螺栓消除装配间隙，保证运动精度保持在设计允许范围内。设备的走线全部沿铝型材槽口内布置，通过线卡固定避免线缆外露，既可以防止运动过程中线缆被拉扯磨损，也能让整机外观更整洁，避免杂乱线路干扰正常加工作业。
