针筒式迷你流体定量分配装置结构

这套小型流体分配结构，核心采用标准医用针筒作为储液与计量载体，适配小剂量流体的精准定量输出场景，常见于实验室试剂分装、小型电子组装工位的助焊剂点涂、手工文创作业的胶水定量供给等对单次出液量精度要求高、单次用量在毫升级别的作业场景，相比大型工业点胶设备，它的占地空间极小，不需要配套气源与电控系统，可直接固定在工作台边缘使用，适配小批量多品种的柔性作业需求。

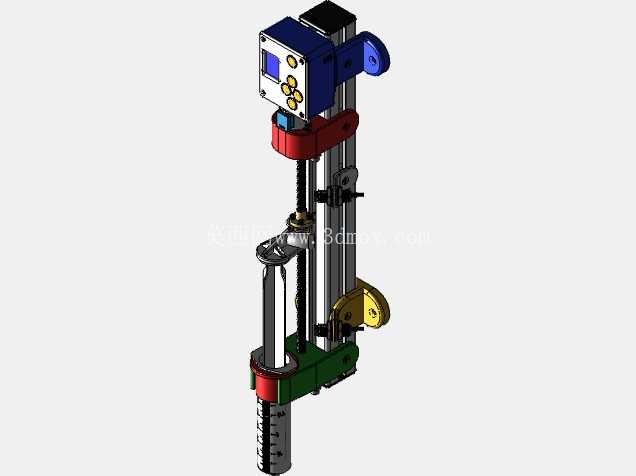

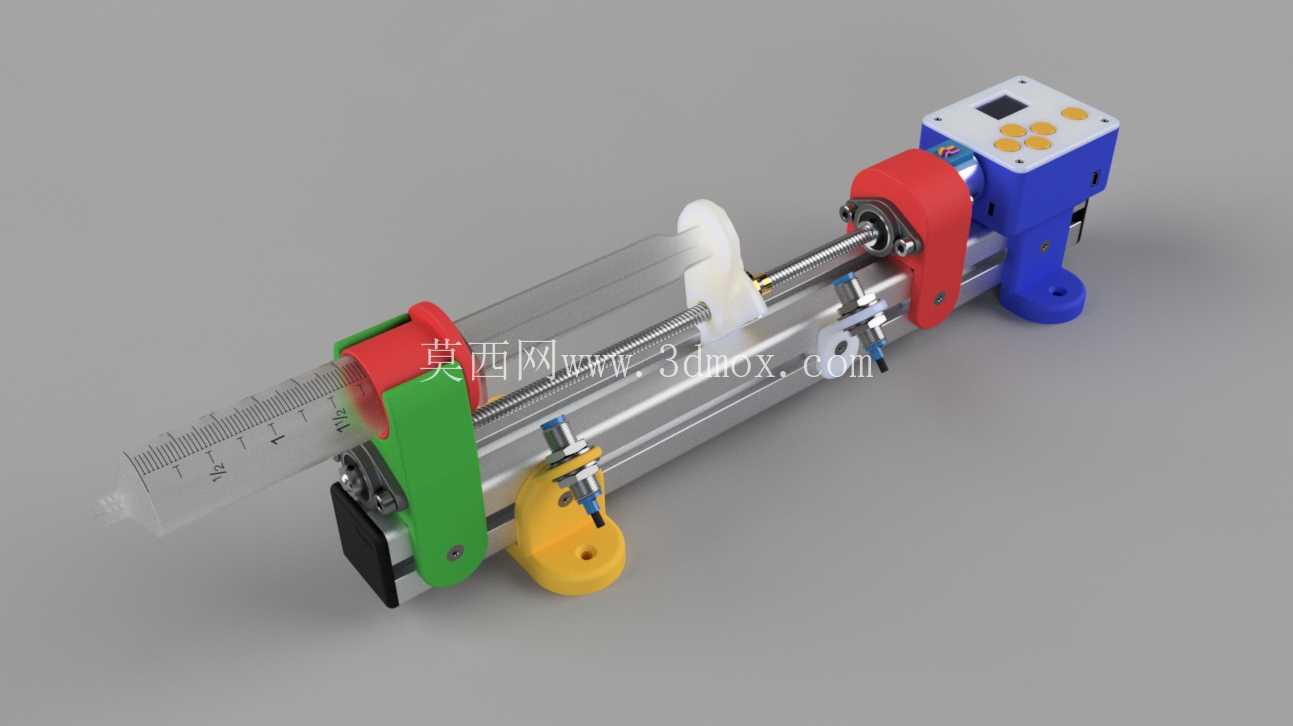

从结构组成来看，整套装置沿线性导轨布置，尾部的蓝色控制端集成了行程调节与操作按钮，可通过调整推块的行进限位来控制针筒推杆的推进距离，以此匹配不同容量针筒的出液量设定，红色的快装夹块用于固定针筒的尾部法兰，绿色的定位座承托针筒筒身，避免针筒在推进过程中出现偏摆导致出液量偏差，前端黄色的固定座用于安装出液针头，可根据流体粘度更换不同内径的针头，适配从低粘度水剂到中等粘度胶体的输出需求。

设计过程中优先考虑了标准件的复用，整套结构的导向部分采用直径8mm的标准光轴导轨，配合直线轴承实现低阻力的滑动推进，推块与针筒推杆的接触位置做了圆弧让位，避免硬接触磨损推杆尾部的橡胶塞，所有安装座都采用侧面顶丝的固定方式，不需要复杂的工装就可以快速调整各部件的安装位置，适配1ml到10ml不同规格的标准螺口针筒，不需要额外定制储液部件，后期耗材替换成本极低。

安装边界方面，整套装置的总长度在220mm左右，宽度控制在60mm以内，底部的两个安装脚预留了M4的安装孔位，既可以通过螺栓固定在铝型材工作台面上，也可以搭配强力磁吸座吸附在金属工作台表面，不需要对现有工位做大规模改造，装置的操作按钮全部布置在尾部控制端的顶面，操作人员单手就可以完成触发操作，出液端的针头位置可以通过调整前端黄色固定座的前后位置，对准待加注的工件位置，不需要额外调整工件的摆放姿态。

实际使用过程中，推进行程的调节精度可以控制在0.1mm，对应1ml针筒的出液量精度可以达到0.01ml，能够满足绝大多数小剂量定量加注的工艺要求，整套结构没有复杂的传动部件，日常维护只需要定期清洁导轨表面的灰尘，在直线轴承位置添加少量润滑脂即可，针筒作为一次性耗材，更换时只需要松开红色夹块与绿色定位座的顶丝，就可以快速抽出旧针筒，装上新针筒后重新锁紧即可完成更换，整个更换过程不需要借助额外工具，耗时不超过30秒，适配高频换料的作业场景。

结构的受力设计上，推进过程中所有的推力都沿光轴轴线方向传递，不会产生额外的侧向力矩，避免了长期使用后导轨出现偏磨导致的推进卡滞问题，尾部控制端内部的传动采用丝杠结构，具备自锁特性，在停止推进时不会因为流体的反向压力导致推杆回退，保证出液量的一致性，控制端的外壳做了圆角处理，避免操作过程中磕碰操作人员的手部，所有外露的紧固件都采用内六角圆柱头螺钉，没有突出的棱角，符合工位作业的安全要求。
