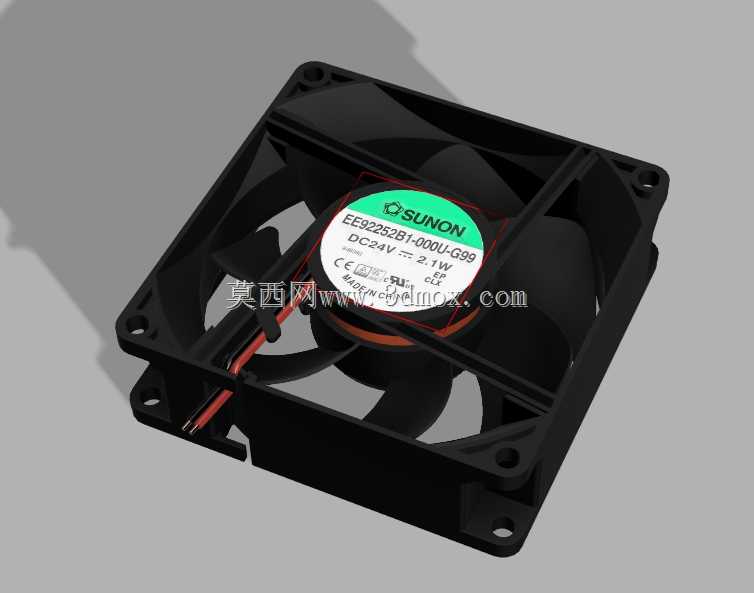

SUNON建准24V直流轴流散热风机结构模型

这款轴流散热风机的三维结构还原，完全围绕工业现场实际安装与使用需求搭建，没有多余的装饰性结构，每一处几何特征都对应量产实物的功能边界。日常做电控柜、工控电源、小型伺服驱动舱的散热选型时，这类24V直流轴流扇是最常用的通风部件，很多刚入行的结构工程师容易忽略安装边界的细节，导致后期装配时扇体与舱内走线、电容、接线端子产生干涉，这个模型把所有安装相关的特征都做了精准还原，能直接用于整机布局的干涉校验。

从实际应用场景来看，这类风机覆盖的工况非常广，小到桌面式工业检测设备的侧装通风，大到PLC控制柜的顶部排风、激光打标设备的腔体散热、小型开关电源的内置风冷，甚至是户外通讯终端的舱体换气，都能见到同规格建准风机的身影。它的核心功能是通过定向的轴向气流，带走密闭腔体内功率器件工作产生的积热，避免IGBT模块、整流桥、变压器绕组、功率电阻这类发热件因温度超过阈值出现性能衰减、寿命缩短甚至热击穿故障，相比同尺寸的离心风机，它的风阻更低、相同转速下通风量更大，适合直通风道的散热场景，不需要复杂的导风结构就能实现稳定的空气流通。

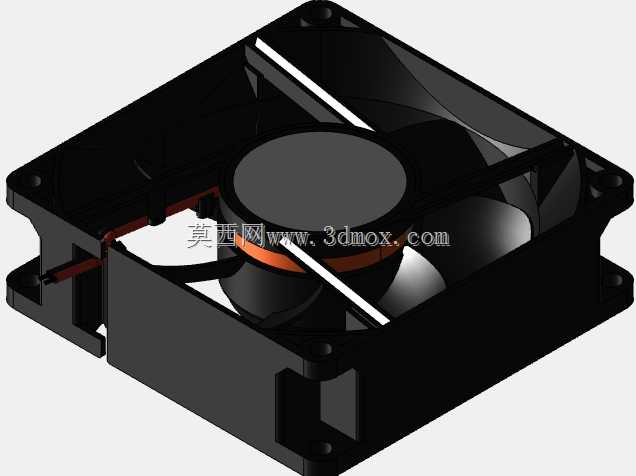

设计思路上，整个扇体采用标准方形外框结构，四个角预留的沉头安装孔完全符合行业通用安装孔距规范，不管是直接用螺丝固定在柜体钣金开孔上，还是搭配防尘网、通风过滤网组使用，都能直接匹配市面上的标准安装配件，不需要额外做转接件。外框的厚度做了严格的尺寸控制，不会因为扇体突出安装面过多，挤占柜内的布线空间或者与柜门的加强筋产生碰撞；扇叶的曲面弧度完全参照实物的动平衡校准形态建模，每一片叶片的扭转角度、叶根与外框的间隙都和量产件一致，做流体仿真的时候可以直接提取流道，不需要再额外修正曲面偏差。中心的电机容纳仓做了合理的凸台结构，既给内部的直流无刷电机、驱动电路板留出足够的安装空间，又不会过度阻挡中心区域的进风面积，引线从外框侧边的出线槽引出，出线槽的位置做了圆角过渡，避免长期震动磨损线皮造成短路故障，标签区域的凹槽也做了还原，贴标后不会因为标签突出导致安装时与贴合面产生缝隙。

外形尺寸与安装边界方面，这款标准80mm规格的轴流扇，外框边长为80mm，整体厚度25mm，四个安装孔的中心距为71.5mm，安装孔适配M4规格的自攻螺丝或者机丝螺丝，沉孔深度刚好能让螺丝头完全没入外框表面，不会突出影响扇体与安装面的贴合。扇叶旋转的最大外径与外框内壁的间隙控制在1.5mm以内，既避免扇叶转动时蹭到外框产生异响，又能减少间隙处的气流回流损失，提升通风效率。出线端的引线长度预留了150mm的常规长度，建模时把引线的自然弯曲形态也做了还原，在做整机布线布局的时候，可以直接参考引线的走向规划线槽位置，避免后期装配时引线被扇叶卷入或者被其他部件挤压。另外外框的四个边角都做了小尺寸的圆角处理，不会因为尖锐的直角在安装时划伤操作人员的手，也能避免钣金开孔边缘的毛刺刮伤扇体的塑料外框。

很多工程师在做散热布局的时候，容易只关注风机的风量参数，忽略安装面的密封问题，这个模型把外框安装面的平面度特征也做了体现，安装时如果搭配对应的密封泡棉，就能完全贴合安装面，避免出现漏风的情况，保证所有气流都从设计的风道通过，提升散热效率。中心电机部分的凸台直径也严格按照实物还原，在做导风罩设计的时候，可以直接根据这个尺寸匹配导风圈的内径，让气流更集中地吹向发热器件，减少气流扩散造成的风量损失。
