15针D-sub公头连接器结构设计

　　在工业控制、测试仪器、老式计算机外设以及部分通讯设备的信号传输链路里，这类15针D-sub连接器是非常常见的互连部件，很多做设备电控布线、板卡外接接口设计的工程师，都免不了要和这类接插件打交道。不同于现在常见的高速串行接口，这类D-sub结构的连接器依靠D型金属外壳的防呆设计，能从物理层面避免插反的问题，在需要多针脚低速信号、甚至小功率电源混合传输的场景下，可靠性经过了几十年的工业场景验证，至今仍在大量存量设备、部分专用工业设备上广泛使用。

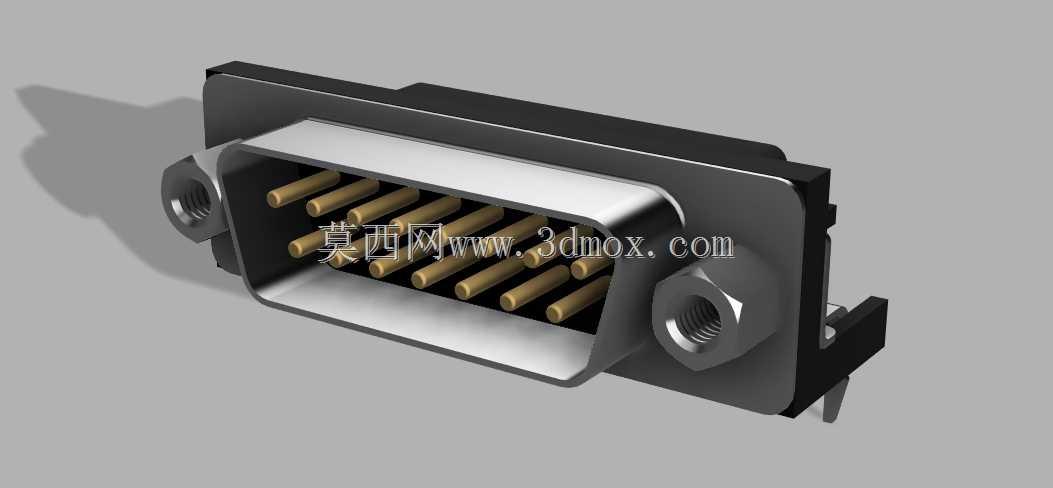

　　从实际功能来看，这款15针公头连接器主要承担设备端的板载或者面板安装互连功能，15根镀金插针按照标准D-sub的三排排布方式布局，每根插针都可以独立传输一路信号，既可以用来传输模拟量信号、开关量控制信号，也有部分场景会用其中部分针脚走小电流的供电回路。金属外壳除了防呆之外，还能提供一定的电磁屏蔽效果，减少外界电磁干扰对针脚传输信号的影响，两侧的带螺纹金属安装柱，是用来和对接的母头外壳螺丝锁紧，避免设备运行过程中因为振动、拉扯导致接口松脱，这一点在工业现场振动较大的设备上尤为重要，很多现场出现的信号中断故障，追根溯源就是接口没有可靠锁紧，在长期振动下出现接触不良。

　　做这个连接器的三维建模时，首先要卡准的就是D-sub接口的标准安装尺寸，首先是外壳的D型轮廓尺寸，必须和通用的15针母头接口完全匹配，公差要控制在合理范围，既不能因为外壳尺寸偏大导致插合困难，也不能因为尺寸偏小导致插合后旷量过大，影响屏蔽效果和接触可靠性。其次是插针的排布间距，三排插针的行距、列距都要严格遵循行业通用标准，每根插针的伸出长度、直径也要和标准母头的插孔适配，保证插合后每根针都能可靠接触，不会出现个别针脚接触不到位的情况。两侧的安装柱，其螺纹规格、中心距也要和标准锁紧螺丝匹配，安装柱的高度要考虑面板安装或者板载焊接的空间，避免和PCB板、面板结构出现干涉。

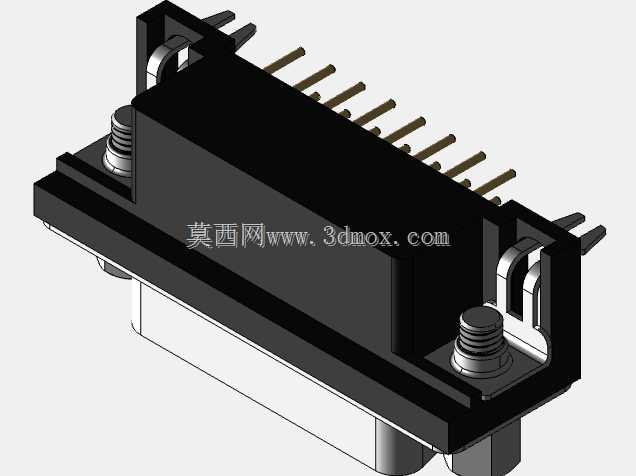

　　从安装边界来看，如果是板载焊接的款式，插针的尾部长度要匹配PCB的板厚，焊接端的成型形状要适合波峰焊或者手工焊接，连接器本体在PCB上的投影区域要预留足够的安装空间，周边不能布置过高的元器件，避免连接器插合时和周边元件产生干涉。如果是面板安装的款式，金属外壳上的固定法兰尺寸要匹配面板开孔，两侧安装柱的伸出长度要适配面板厚度，保证安装后面板和连接器外壳贴合紧密，不会出现松动。另外还要考虑插合后的整体空间，对接的母头加上线束的弯曲半径，要在设备内部预留足够的走线空间，不能因为空间不足导致线束被过度弯折，长期使用出现内线断裂的问题。

　　设计过程中还要考虑实际使用的细节，比如金属外壳的边角要做适当的倒角处理，避免安装或者插拔的时候割伤操作人员的手；插针的根部要做固定结构，保证多次插拔之后插针不会出现松动、移位，避免相邻针脚短路；金属外壳和安装柱之间要保证可靠的电气连接，方便设备做接地处理，提升屏蔽性能。很多新手工程师在选型或者建模的时候，容易忽略插针的尾部成型尺寸，导致做好的PCB板和连接器匹配不上，或者焊接后连接器歪斜，影响后续的装配，还有的会忽略安装柱的螺纹深度，导致锁紧螺丝拧入深度不足，长期使用后螺丝松脱，这些细节都是在实际结构设计中需要反复核对的点。

　　这类连接器看似结构简单，但是每一个尺寸都和通用性、可靠性直接相关，毕竟作为信号传输的关键节点，一旦连接器出现接触不良、针脚短路的问题，轻则导致信号传输异常，设备功能故障，重则可能因为电源针脚短路烧坏设备板卡，所以在建模的时候每一个配合尺寸都要严格对标通用标准，不能随意更改关键配合参数，才能保证设计出来的模型能直接用于实际的结构设计、装配干涉检查，给后续的PCB布局、设备结构设计提供准确的参考。
