立式自动旋转烧烤设备结构设计方案

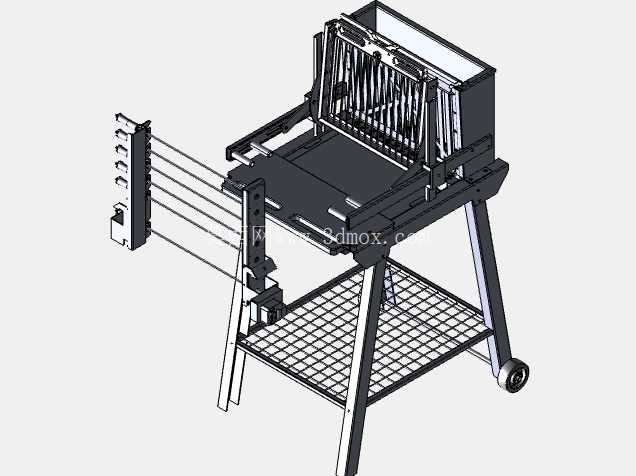

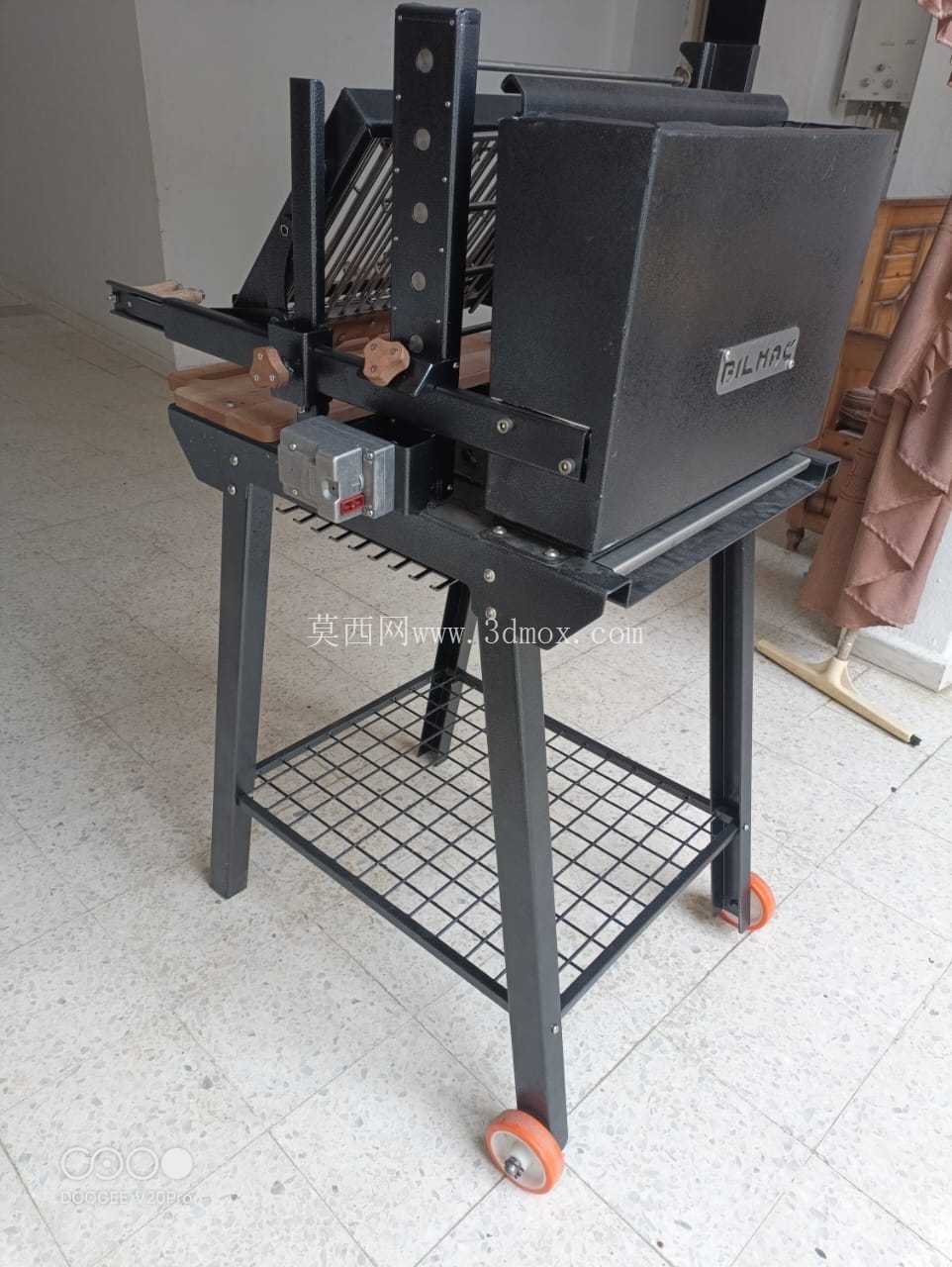

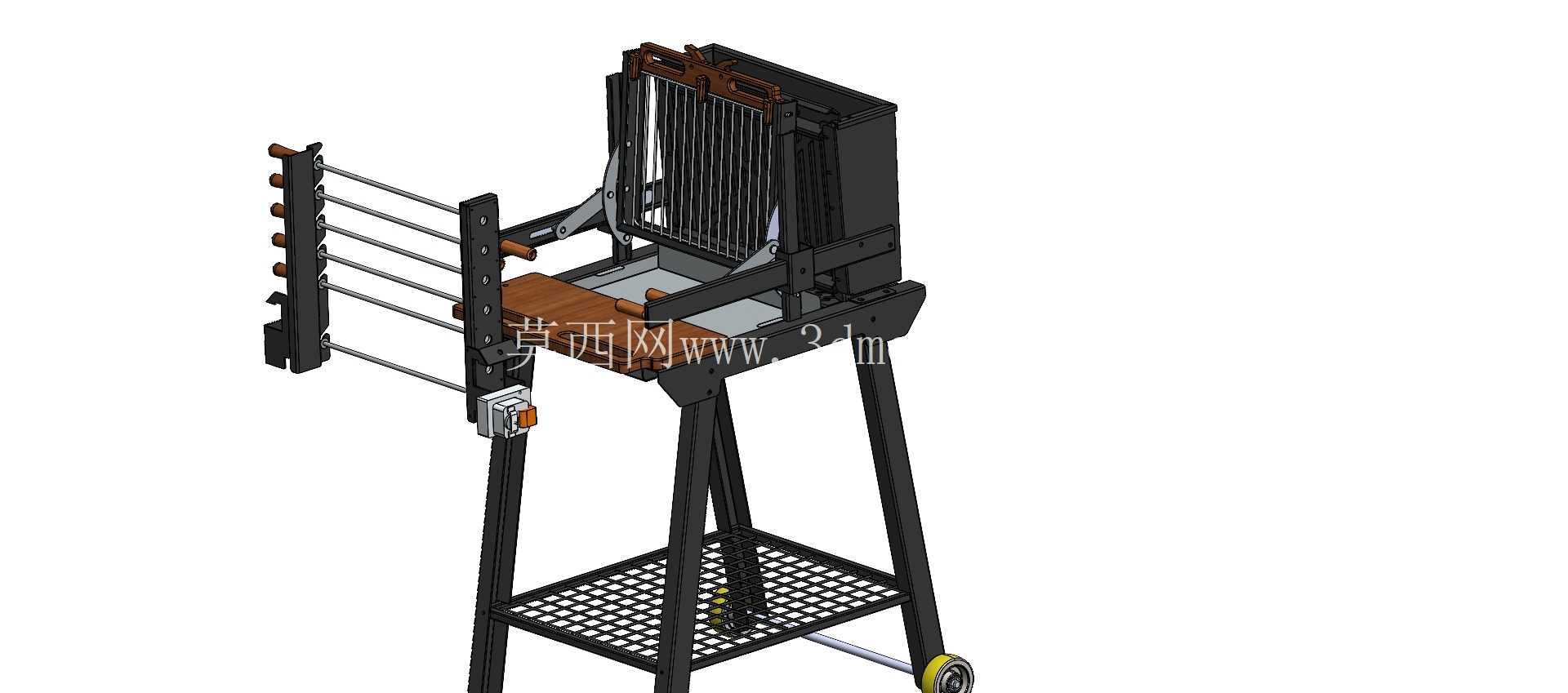

　　这款立式旋转烧烤设备主要面向商用餐饮门店、户外移动餐车、小型烧烤摊点等场景设计，区别于传统卧式平铺烧烤架的结构逻辑，采用竖向布局压缩设备横向占地空间，适配狭窄操作台面、流动摊位等安装边界受限的使用场景。设备整体采用立式框架结构，底部设置带网格镂空的置物平台，可放置备用烤签、调味容器、清洁工具等作业物料，四根支撑腿采用倾斜外扩的结构设计，在不增加底部占地面积的前提下提升整机支撑稳定性，避免作业过程中受外力碰撞出现侧翻风险。

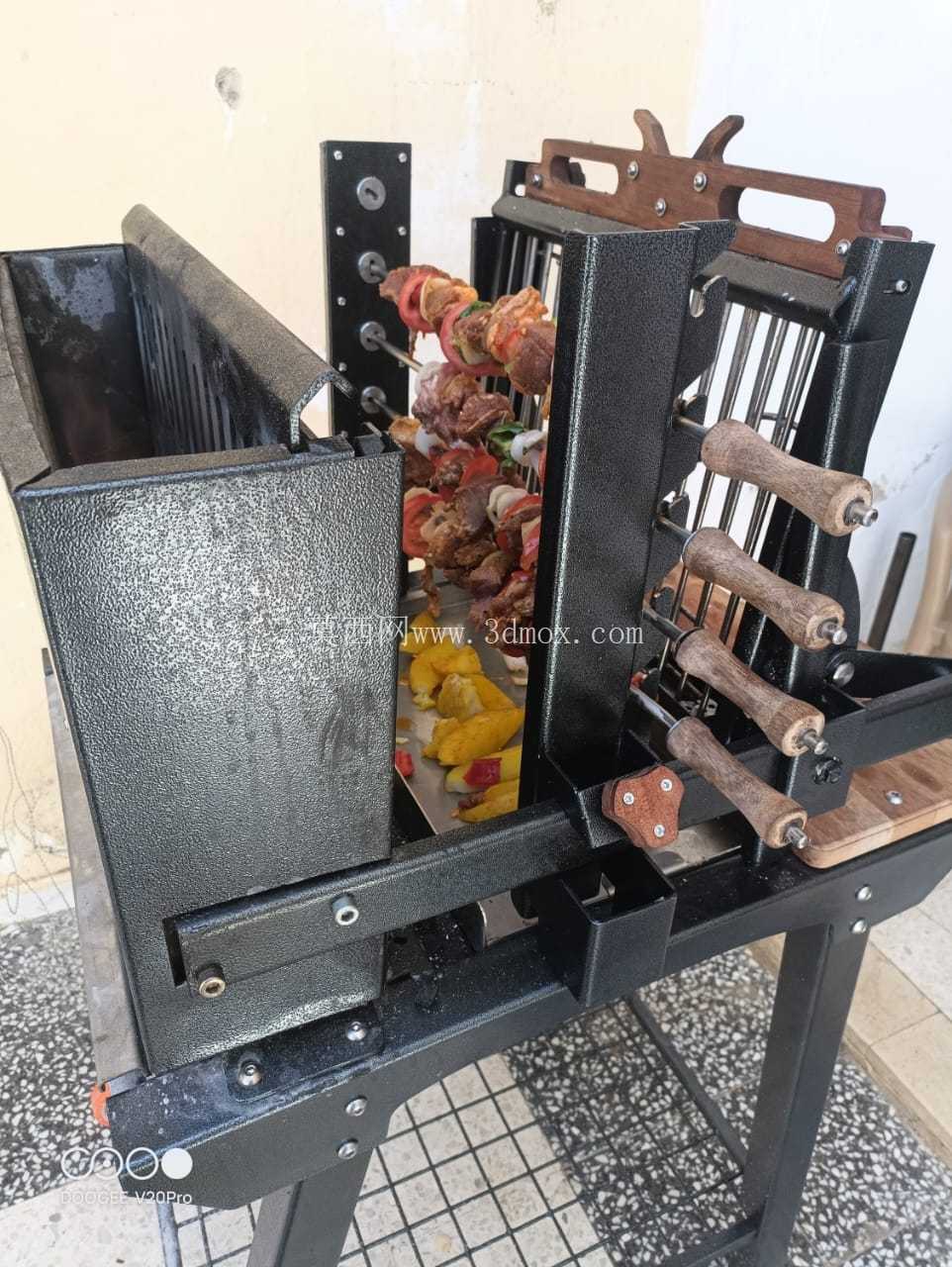

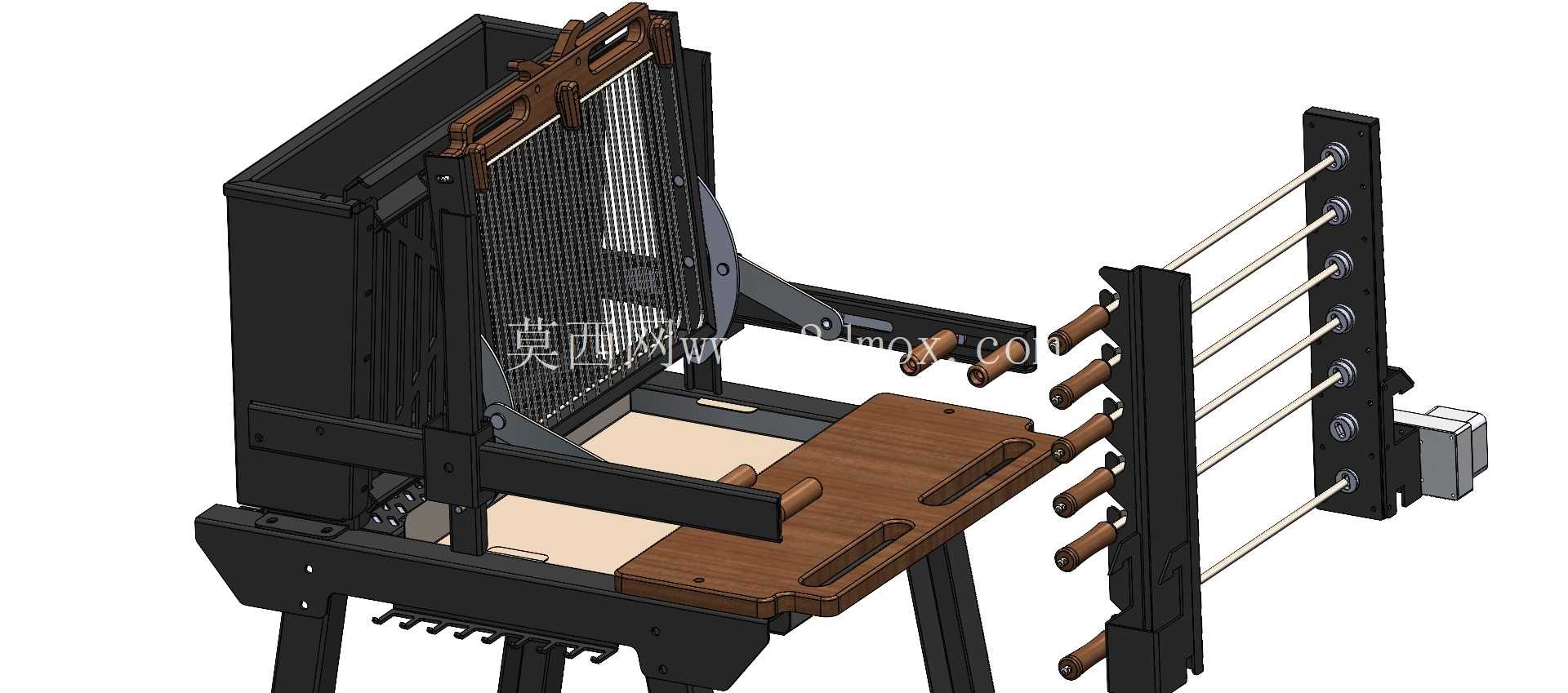

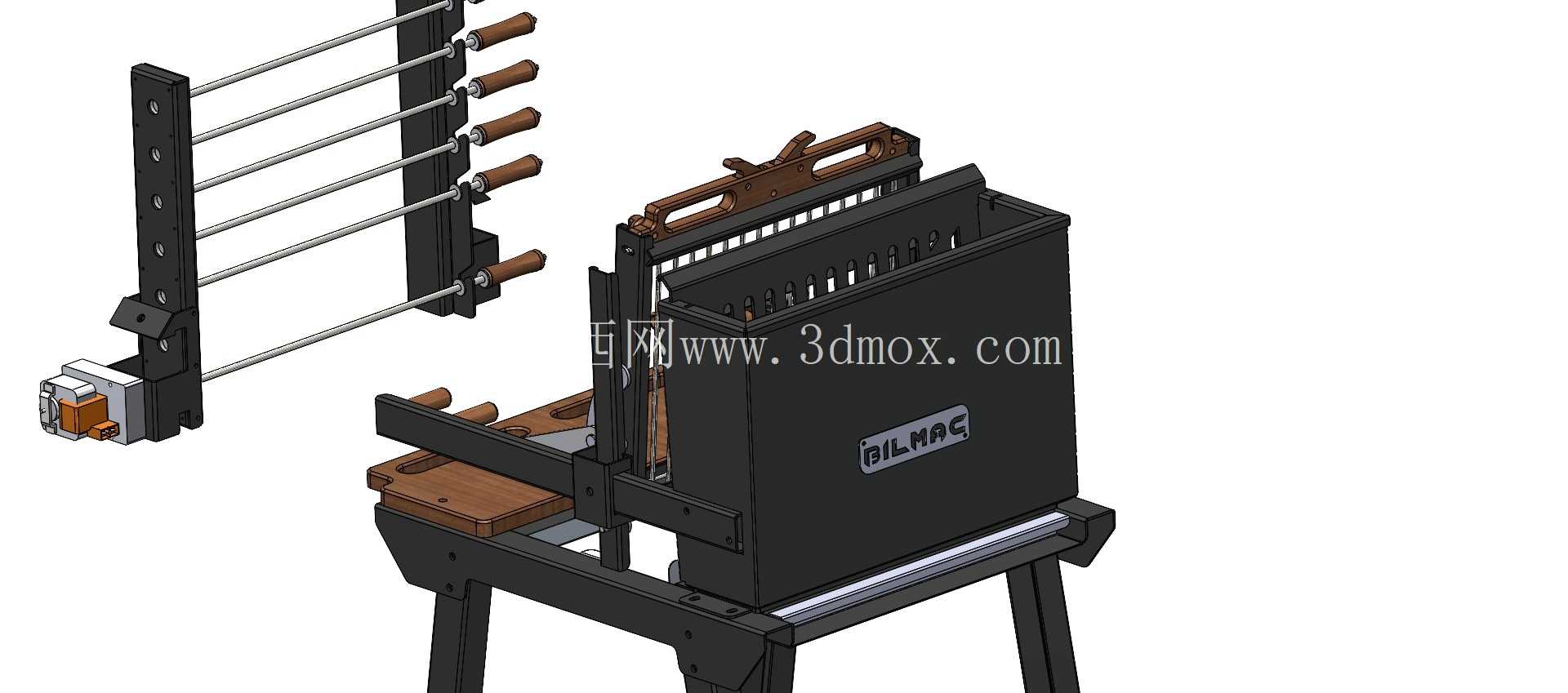

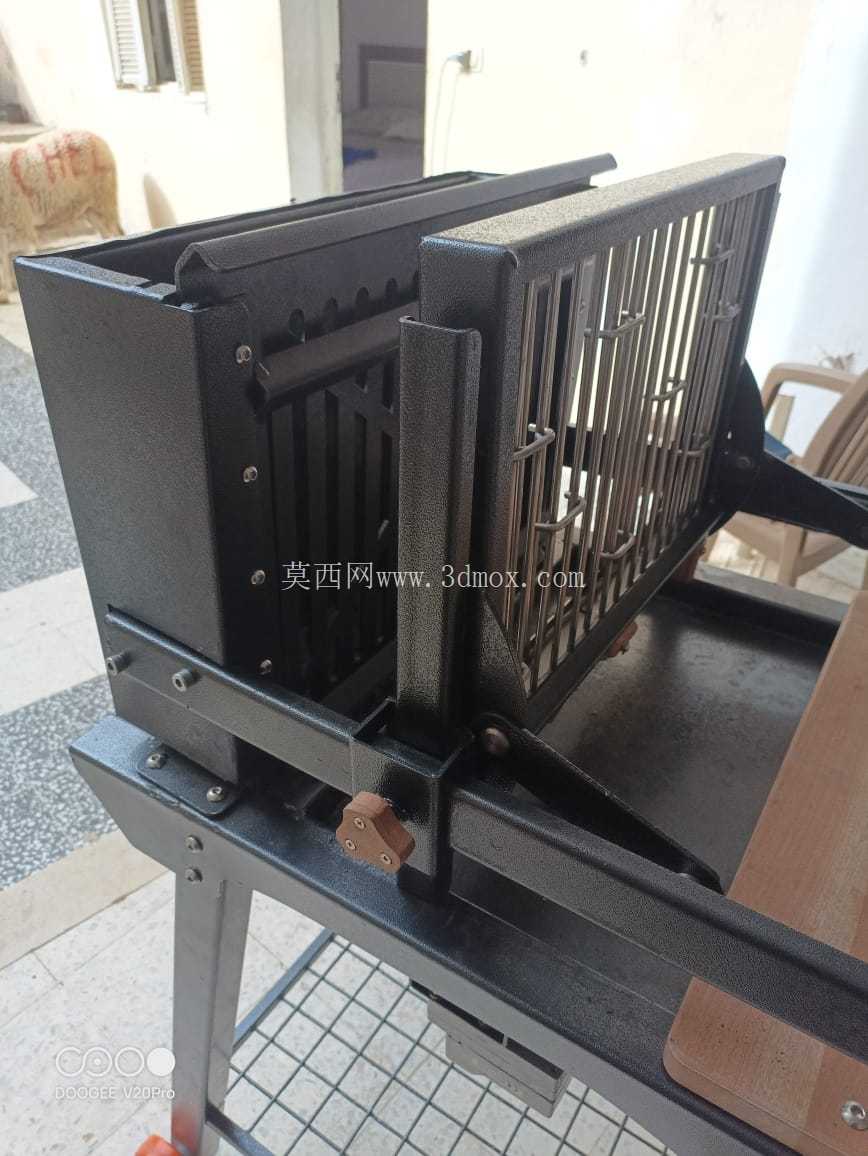

　　设备中部为核心烧烤作业区，一侧设置多组平行排布的旋转烤签固定位，可同时挂载多串待烤制食材，烤签固定端配套旋转传动结构，作业过程中可带动食材匀速转动，避免人工反复翻面的操作负担，同时保证食材各面受热均匀，减少局部烤焦、夹生的问题。烤签固定位旁设置木质隔热操作台面，可临时放置待烤食材、已烤制完成的成品，木质材料导热系数低，能避免操作人员取放物品时被高温烫伤。设备另一侧为加热腔体结构，腔体外侧设置防护格栅，既可以阻挡热量向外扩散提升热效率，也能避免操作人员误触高温加热部件引发安全事故，腔体顶部设置排烟导流结构，可引导烤制过程中产生的油烟向指定方向排出，适配配套的小型油烟净化装置使用，满足室内经营的环保要求。

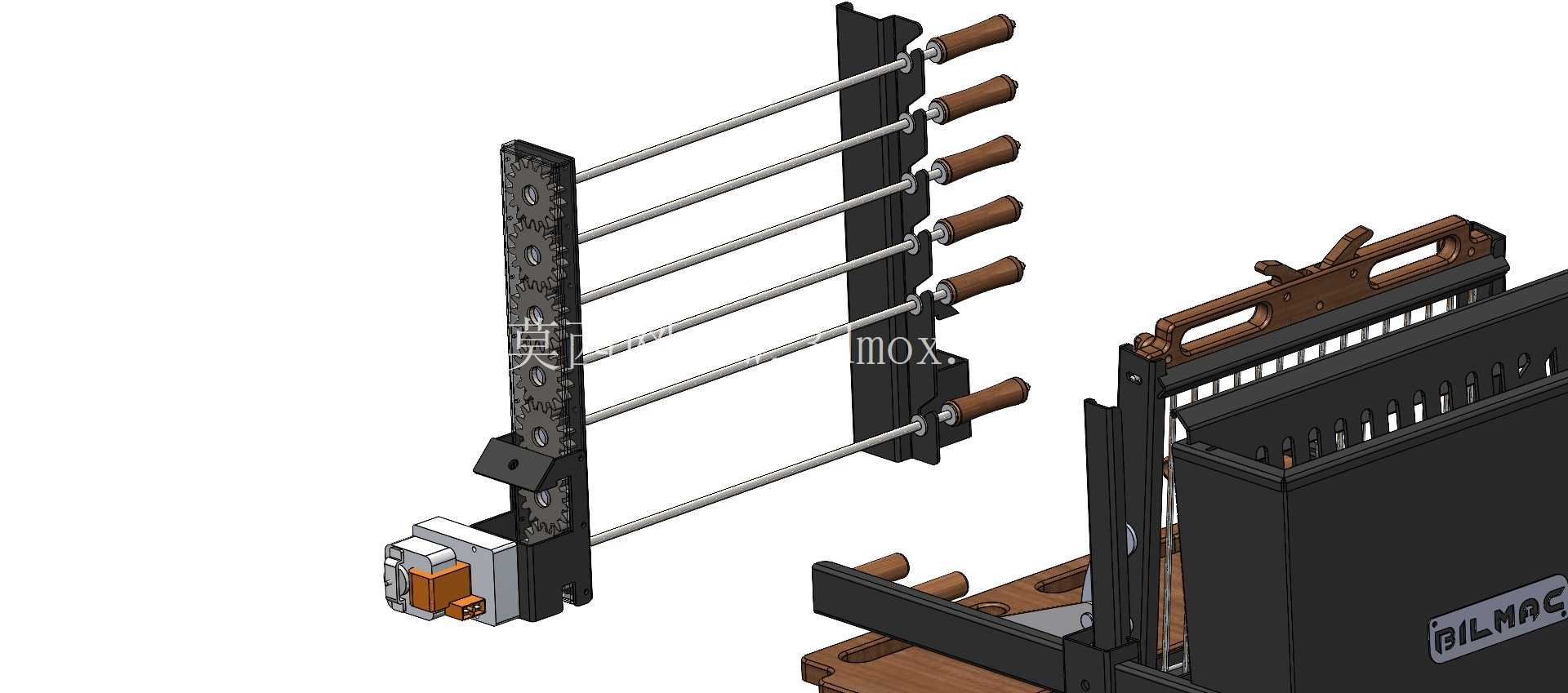

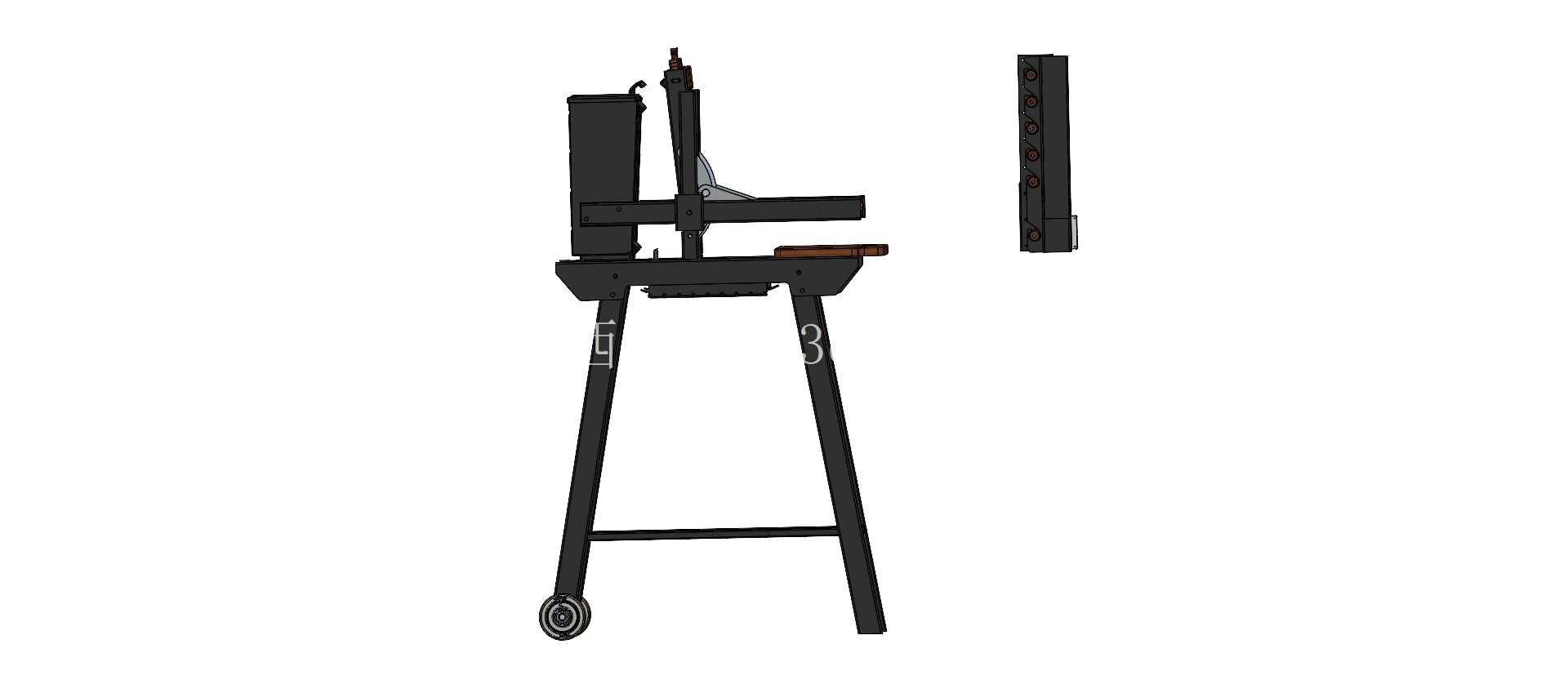

　　传动系统设置在设备侧下方，采用外露式安装布局，便于后期维护检修，传动结构与烤签固定位采用快拆式连接设计，日常清洁时可快速拆卸烤签支架、接油盘等与食材、油污接触的部件，降低清洁维护的工作量。设备整体外形尺寸经过优化，横向宽度控制在常规操作台可容纳的范围内，竖向高度适配成年人站立操作的作业高度，无需额外垫高或弯腰操作，长时间作业可降低操作人员的疲劳度。结构设计过程中充分考虑户外使用场景的适配性，支撑腿底部可配套安装脚轮或固定脚垫，移动经营时可快速切换移动与固定状态，框架主体采用金属材质制作，表面做耐高温防锈处理，可适应户外高湿度、多油烟的使用环境，延长设备使用寿命。

　　接油结构设置在烧烤区下方，可承接烤制过程中滴落的油脂、食物残渣，避免油脂直接滴落到加热源上产生大量油烟，同时接油盘采用抽拉式设计，清洁时可直接抽出倾倒清理，无需拆解整机结构。旋转系统的转速经过适配调校，匹配食材烤制过程中的受热需求，转速过慢会导致食材单面受热时间过长烤焦，转速过快则会导致食材表面热量留存不足烤制效率下降，最终选定的转速区间可覆盖肉类、蔬菜、海鲜等常见烧烤食材的烤制需求，无需针对不同食材频繁调整传动参数。设备的安装边界预留充分，除底部固定所需的平面空间外，后侧预留排烟管道连接位，侧方预留电源接口位置，无需对现有经营场地做大规模改造即可完成安装部署，适配绝大多数中小餐饮经营场景的硬件条件。
