塑料模具组件气动压合工装结构设计

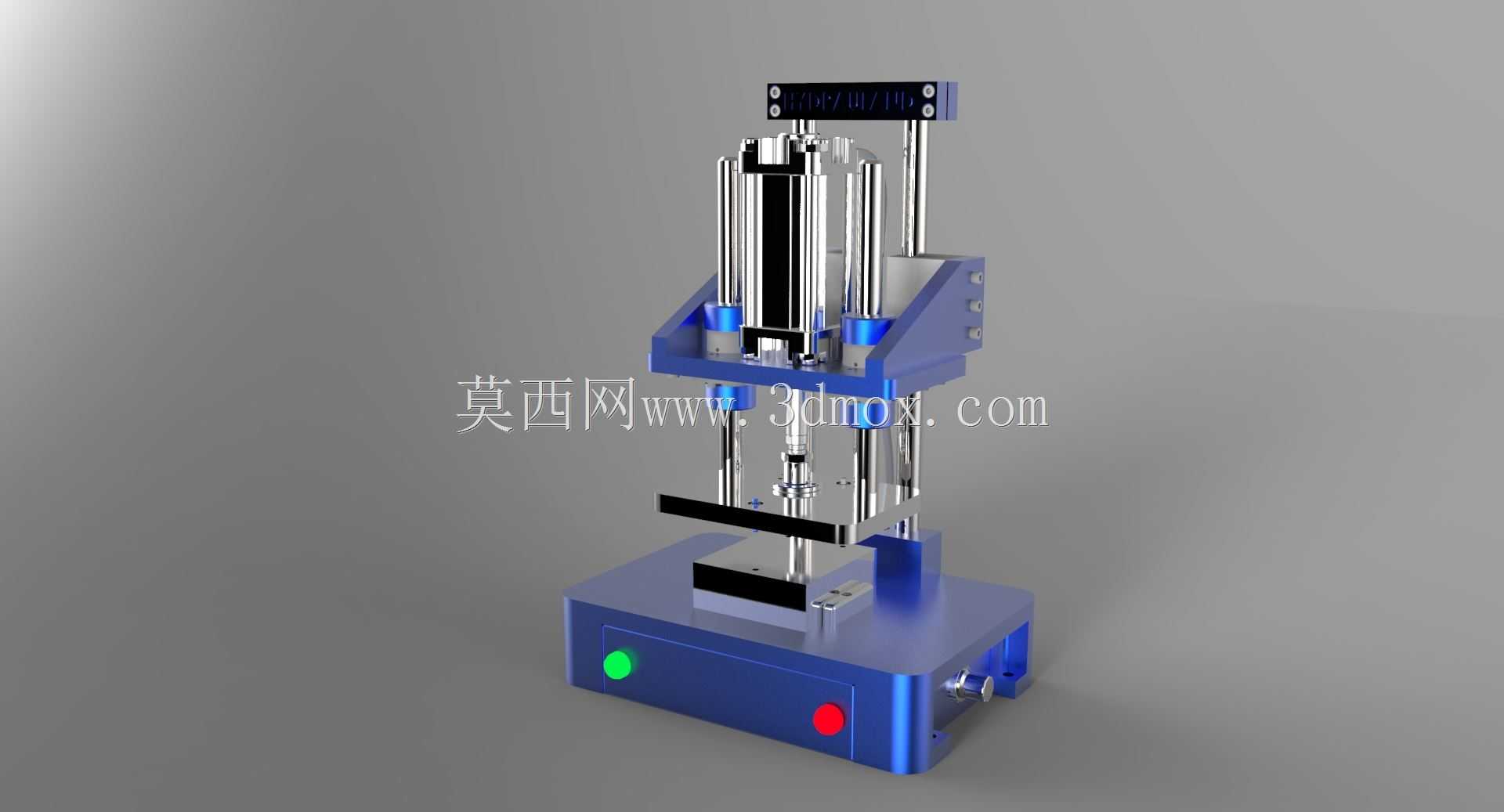

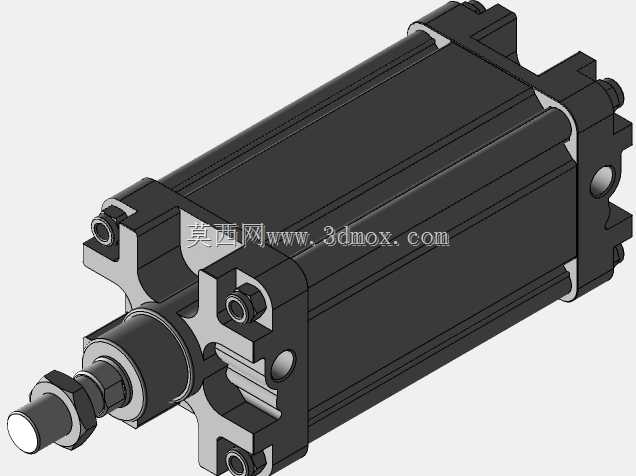

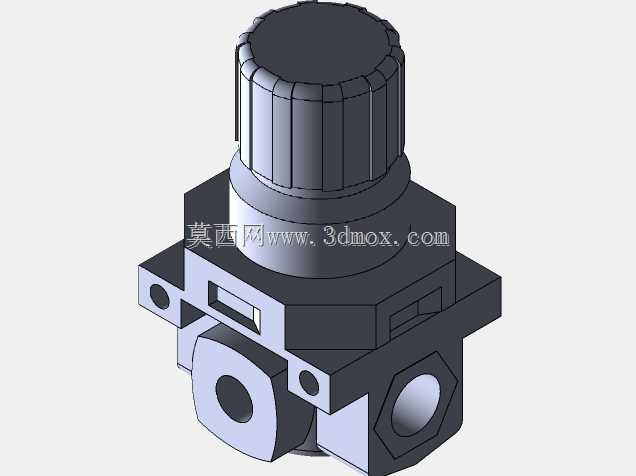

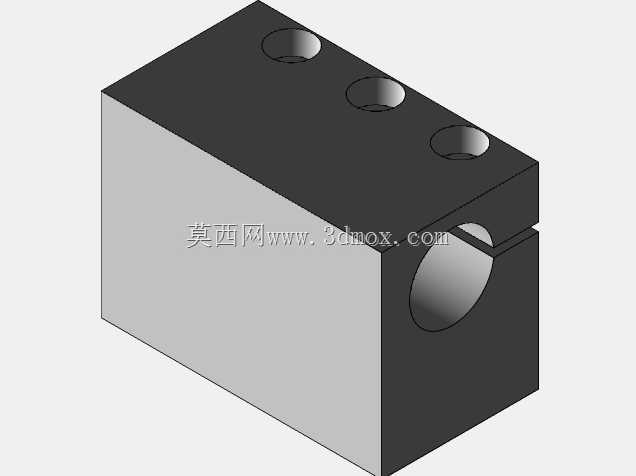

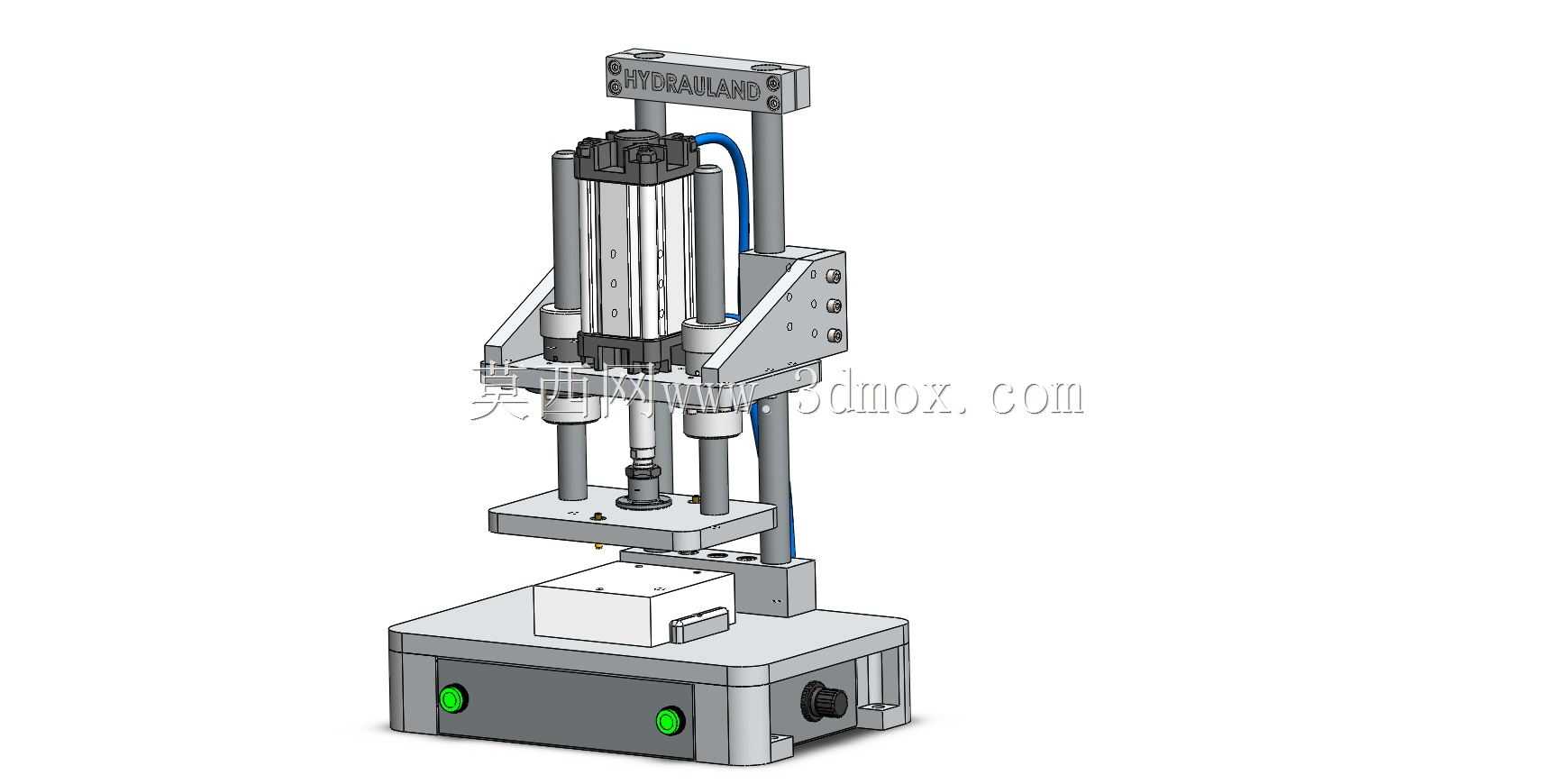

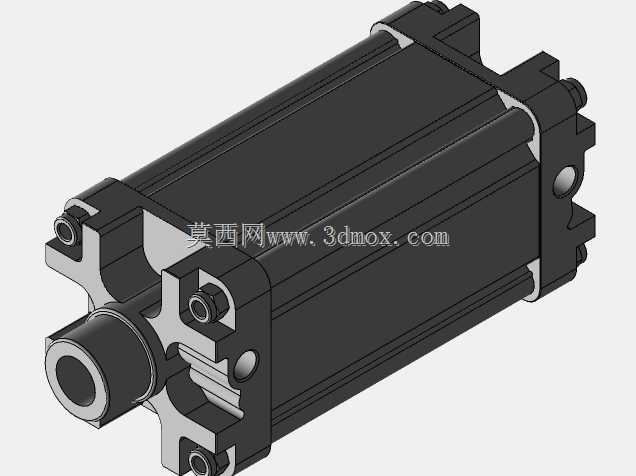

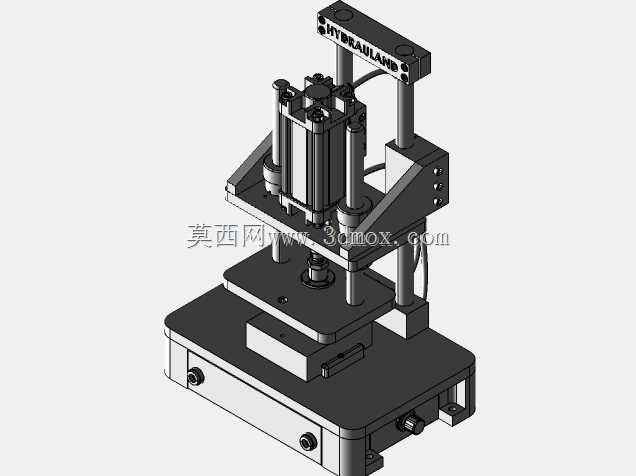

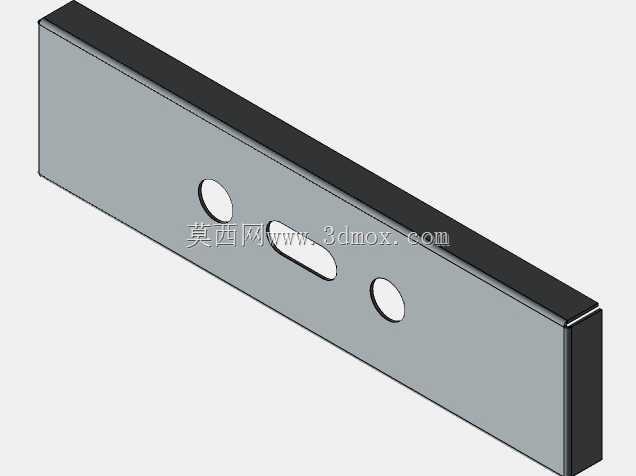

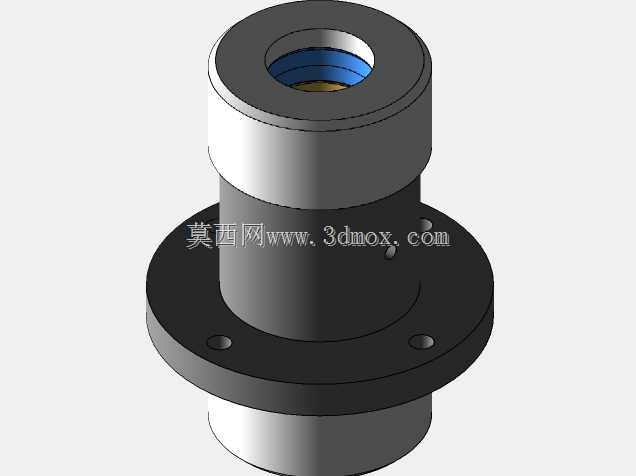

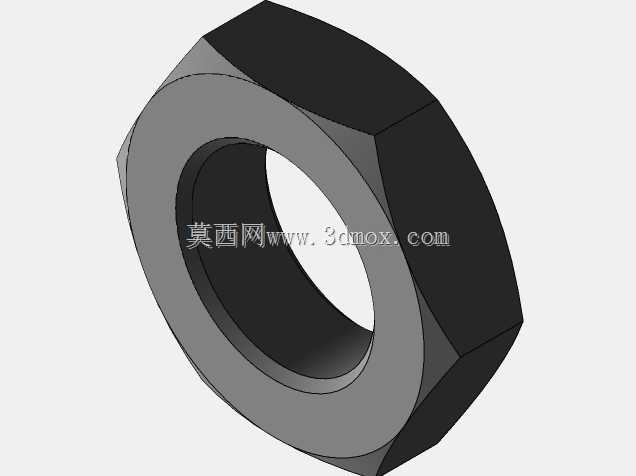

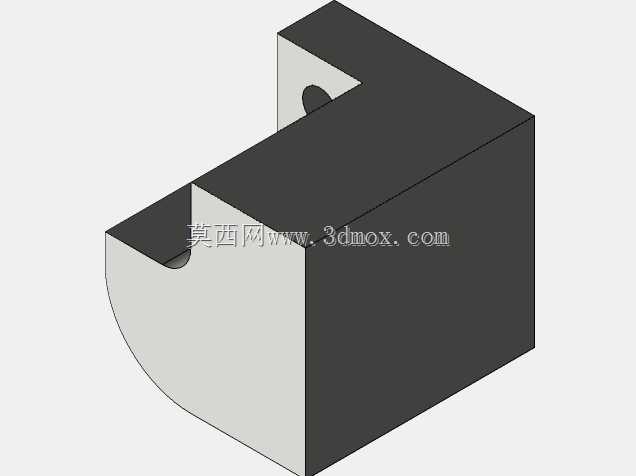

这套气动压合装置主要面向注塑生产环节的模具组件预装工序，在小型注塑件的嵌件埋入、模仁组件预压装配场景中应用较多，相比手动压合的工装，它能稳定控制压装行程与下压力度，避免塑料模仁边缘因为受力不均出现崩边、错位的问题。从结构布局来看，设备采用立式双导柱导向架构，底部基座预留了工装夹具安装的T型槽位，整体安装边界控制在桌面级设备的尺寸范围内，不需要额外做地基固定，直接放置在装配工作台面上接通压缩空气气源即可投入使用，适合小批量多批次的模具组件预装、样件试制环节使用。上部的压头组件做了快换接口设计，可以根据不同尺寸的模具组件更换对应的压头，两侧的导柱搭配线性轴承做导向，压合过程中不会出现偏载，压头的下行行程通过顶部的限位块做硬限位，同时在气路中搭配调压阀调整输出压力，针对不同硬度的塑料模具组件可以灵活匹配压装参数，避免压力过大压伤塑料件，也不会因为压力不足导致组件装配不到位。基座正面设置的两个控制按钮分别对应启动与急停功能，符合设备操作的安全规范，操作人员双手同时触发启动按钮才会执行压合动作，避免压头误动作伤到操作人员。建模过程中先从基座的结构框架开始搭建，先确定底部安装面的平面度基准，依次搭建两侧的导柱安装座、上部气缸固定支架，再逐一装配导柱、线性轴承、压头连接板、气缸组件，最后完成气路接头、操作按钮、外部封板的细节建模。建模时需要重点校验导柱与安装座的同轴度、压头下行过程与底部工装定位面的垂直度，提前做干涉检查，确认压头全行程运动中不会和周边的导向结构、夹具安装位产生碰撞，同时预留出气管走线、传感器安装的空间，方便后续实际加工组装时的元件布置。设备的压合工位预留了足够的操作空间，操作人员取放模具组件时不会和上部结构产生干涉，整体结构没有冗余的设计，所有受力部件都做了对应的加强处理，长期重复压合作业也不会出现结构变形，能稳定保证模具组件的装配精度。
