立式双工位硅酮挤压作业设备结构设计

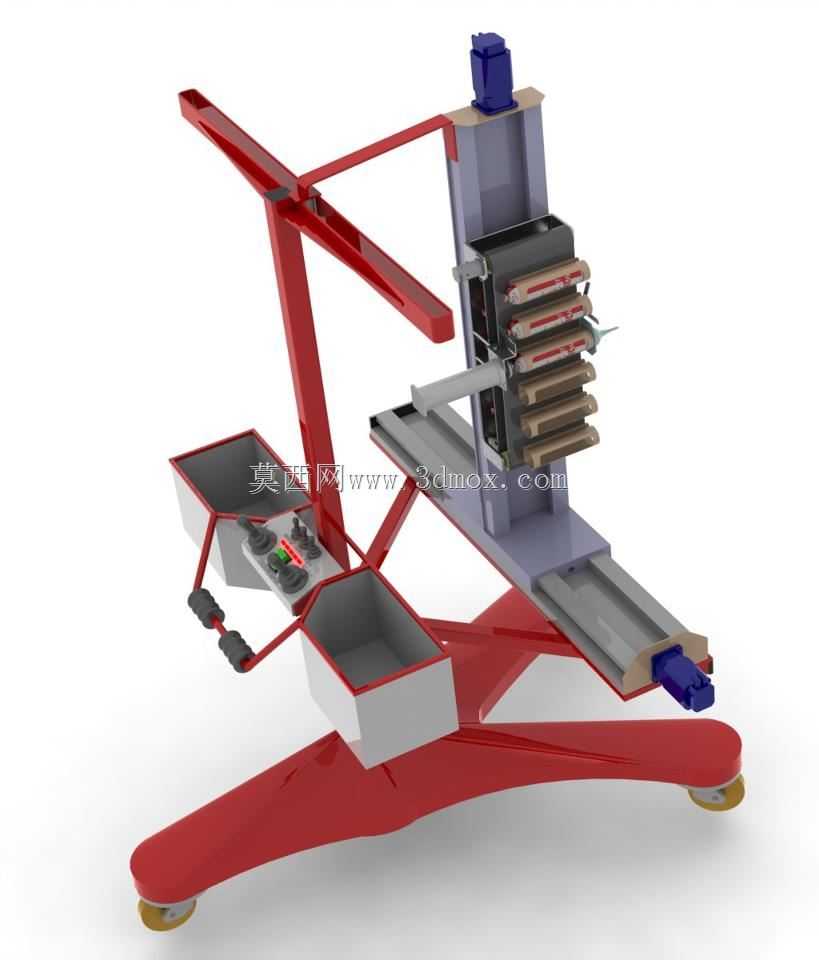

　　这款硅酮挤压作业设备的结构设计，首先围绕多场景适配的核心需求展开，既可以满足小批量酱料生产环节中硅胶材质包装的膏体挤压出料需求，也可适配公交车辆组装工序中硅酮密封胶的定量压涂作业，两类场景对挤压力度稳定性、出料均匀度的要求存在明显差异，设计阶段通过可调节压合行程的结构来兼容不同工况的参数要求。从整体布局来看，设备采用三脚支撑的立式红漆焊接机架结构，底部三个支脚末端配置可调式支撑脚杯，可在不平整的车间地面快速调平，调平范围覆盖±15mm的地面高度差，机架主体采用矩形钢管拼焊而成，焊接后做去应力退火处理，避免长期承压出现机架变形偏移，三脚展开后的最大外接圆直径为1200mm，整体设备高度控制在1600mm，安装时仅需预留1500mm×1500mm的地面操作空间，无需额外打膨胀螺栓固定，可根据产线调整需求灵活移位。

　　设备的操作区域设置在机架中下部，左右两侧各配置一个开放式物料承托料盒，料盒采用薄钢板折弯成型，边缘做卷边钝化处理避免操作划伤，料盒内部可放置待挤压的硅酮包装件、配套工装以及清理工具，两个料盒中间集成操作控制盒，控制盒上设置急停按钮、压合启动按键以及压力调节旋钮，操作把手采用防滑橡胶包裹，握持位置距离地面高度为900mm，符合成年操作人员站立作业的人机工程学尺寸，长时间操作不易产生肢体疲劳。核心挤压执行机构安装在机架中部的垂直安装板上，垂直安装板与机架主体采用螺栓连接，可根据作业需求调整安装高度，调整范围为200mm，挤压机构采用多层叠式压合模组，模组内部设置导向滑槽保证压合过程无径向偏移，压合动力端顶部配置驱动单元，可根据挤压力需求替换手动压杆或者气动驱动组件，压合工位下方设置水平滑移工作台，工作台采用线性导轨导向，可将完成压合作业的工件平稳送出至取料位，滑移行程为300mm，取料位距离设备边缘仅100mm，操作人员无需探身即可完成取放料操作。

　　设计过程中重点考虑了设备的易维护性，所有铰接位置都配置了可拆卸的铜质润滑轴套，日常维护仅需定期加注润滑脂即可保证转动顺畅，压合模组的接触部件采用快拆结构设计，无需专用工具即可拆卸清理残留的硅酮物料，避免长期残留固化影响压合精度。机架表面的红色涂装采用环氧聚酯粉末静电喷涂，涂层厚度控制在60-80μm，可耐受车间常见的油污、弱腐蚀介质侵蚀，日常清理仅需用湿抹布擦拭即可。针对公交组装场景的密封胶挤压需求，压合模组的出料端可适配不同口径的导流嘴，导流嘴采用快插式连接，可根据涂胶宽度要求快速更换，压合速度可通过调节驱动端的进给速率实现0-50mm/s的无级调整，保证密封胶挤出过程连续无断胶，涂覆厚度均匀性误差控制在±0.2mm以内。而在酱料生产的硅胶包装挤压场景中，可更换配套的软包装压合工装，将袋装硅酮包装的酱料完全挤出，残留量控制在1%以内，相比人工挤压效率提升3倍以上，同时避免人工挤压过程中物料飞溅造成的原料浪费与车间污染。

　　设备的整体重心经过优化设计，重心落在三脚支撑的中心区域，即使压合机构施加最大500N的挤压力，设备也不会出现倾翻风险，无需额外配置配重块。走线全部隐藏在机架钢管内部，仅在驱动单元与控制盒的连接位置预留出线孔，出线孔配置橡胶护圈保护线缆不被割损，设备整体防护等级达到IP54，可适应多粉尘、少量溅水的车间作业环境。两侧的操作把手可根据操作人员的使用习惯调整角度，调整范围为上下30°，适配不同身高操作人员的握持习惯。滑移工作台的台面采用不锈钢材质铺设，避免硅酮物料粘附后难以清理，台面上设置可调节的工件定位挡块，可根据不同尺寸的挤压工件调整定位位置，兼容长度在100-300mm、宽度在50-200mm范围内的各类硅酮包装件或涂胶工件。
