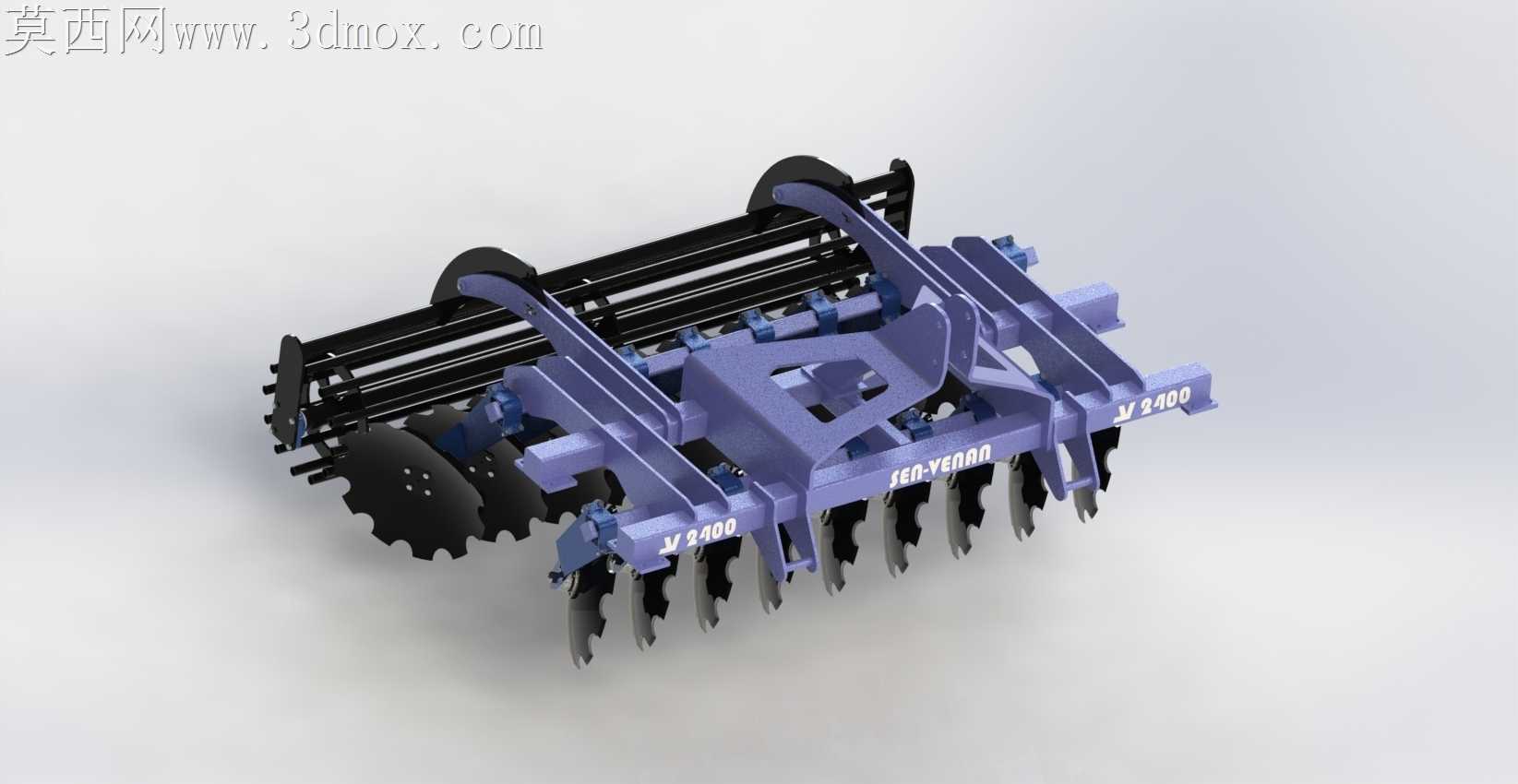

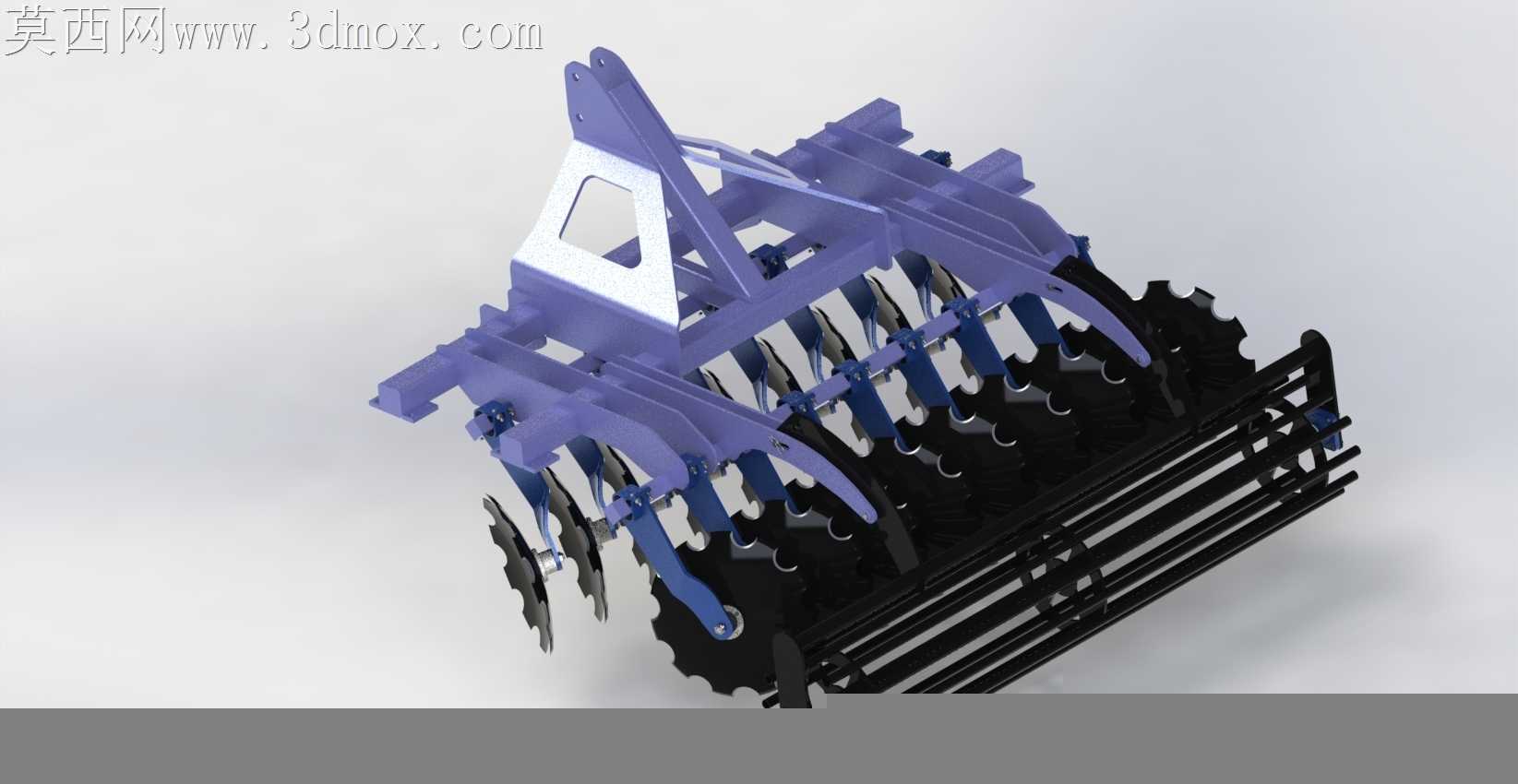

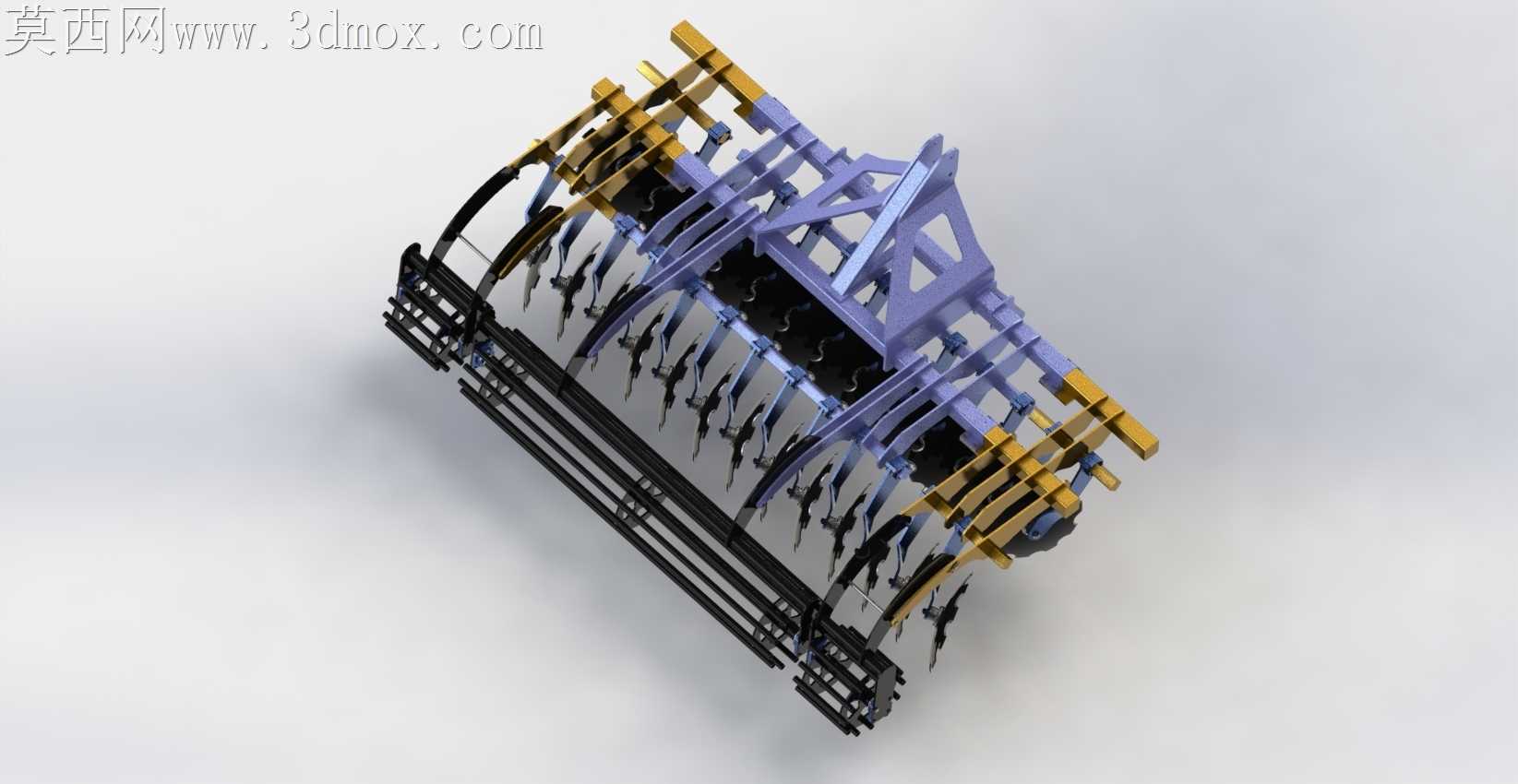

农用2400幅宽圆盘耙整地作业机具结构

这款圆盘耙是适配中等马力拖拉机挂载的耕整地作业机具，主要应用于旱作农业区的播前整地、收后浅耕灭茬、草场改良复壮等田间作业场景，能够在黏重土壤、板结地块、留茬耕地中完成碎土、切茬、混肥、整平的复合作业，替代传统犁耕后多次耙地的冗余工序，大幅缩短播前整地的作业周期，尤其适配东北黑土区、华北旱作区的大田种植整地需求，也可用于果园行间浅耕除草、坡耕地水土保持耕作的表层整理作业。从功能特性来看，该机具采用前后两列交错排布的缺口圆盘耙组作为核心作业部件，缺口圆盘能够轻松切入作物根茬层与板结土层，将地表的作物残茬、秸秆切碎后与表层土壤充分混合，避免残茬堆积影响后续播种作业；耙架上方配置的可调式整平栅条，能够在圆盘切土后将凸起的土块刮平，将凹陷处回填，作业后地表平整度误差可控制在较小范围内，满足小麦、玉米、大豆等主粮作物的播前地表要求；耙架下方的弹性松土铲组件，可在圆盘作业的同时对深层土壤进行浅松，打破浅层犁底层，提升土壤的透水透气性，同时不会将深层生土翻到地表影响作物出苗。在设计思路上，整机采用对称式框架承载结构，所有作业部件的受力点均通过主梁均匀传递到挂载连接架，避免单侧受力导致的机架变形，适配拖拉机后三点悬挂的安装接口，挂接后整机重心与拖拉机牵引中心重合，作业时不会出现偏牵引、地头转弯卡滞的问题；圆盘耙片采用独立的弹性轴承座安装，单个耙片遇到石块、树根等硬质障碍物时可独立抬升避让，不会因为单点受力过大损坏耙片或机架，同时耙片的入土角度可通过调节螺杆进行无级调整，适配不同土壤质地、不同作业深度的需求，入土深度调节范围覆盖3厘米到12厘米，可根据农艺要求灵活切换浅耕灭茬、深松碎土的作业模式。从安装边界与外形尺寸来看，整机作业幅宽为2400毫米，配套拖拉机动力范围覆盖60到90马力，作业状态下整机长度约1800毫米，运输状态下通过锁定机构将耙组抬升至运输高度，最小离地间隙大于300毫米，可满足乡村道路、田间机耕道的通行要求；挂接接口采用标准的后三点悬挂尺寸，上挂接点与下挂接点的间距、下挂接点的横向宽度均符合农用拖拉机悬挂的通用标准，无需额外改装即可完成挂接，整机作业时的横向作业边界与拖拉机轮距匹配，作业时不会出现轮胎压已整地块的问题，转弯半径小，适配小地块、不规则地块的灵活作业需求。
