重型建筑设备配件连接安装支架结构

在重型建筑设备的作业场景中，不同功能属具与主机本体的连接可靠性，直接决定了整机作业的稳定性与载荷传递效率，这类连接支架正是承担载荷传导、部件定位功能的核心承载构件。从实际工况来看，建筑施工场景下设备往往需要承受交变冲击载荷，比如属具作业时的瞬时冲击力、设备行进过程中的颠簸振动、偏载作业时的扭转力矩，都需要通过连接支架均匀传递到主机的安装基面，避免局部应力集中造成的结构开裂或连接失效。

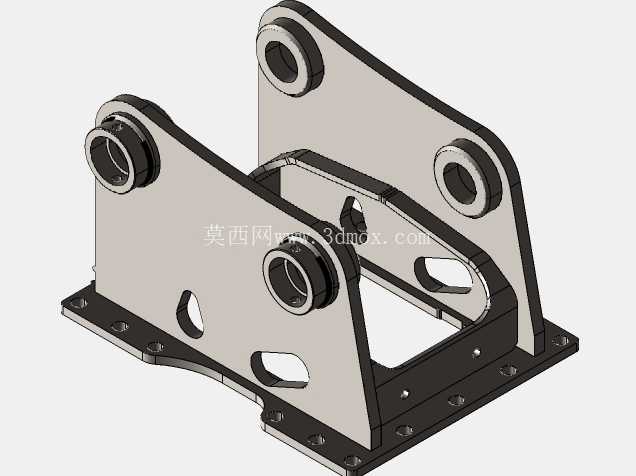

从结构设计逻辑来看，该支架采用双侧立板配合底部安装法兰的整体式结构，双侧立板上设置的多组铰接孔位，对应不同属具的铰接安装需求，孔位内嵌的衬套结构能够降低铰接销轴的磨损速率，延长铰接副的维护周期，同时避免立板本体直接承受销轴的摩擦损耗，后期维护仅需更换衬套即可，大幅降低现场运维的成本与停机时间。立板上开设的异形减重孔并非单纯为了降低结构重量，而是通过拓扑优化后的孔位布局，在保证立板抗弯、抗扭截面模量满足载荷要求的前提下，去除非承载区域的冗余材料，既降低了支架整体自重，减少主机前端的附加载荷，也能够为作业过程中的泥沙、碎石提供排出通道，避免杂物堆积在支架缝隙中造成铰接卡滞、结构腐蚀等问题。

底部的安装法兰采用整板式结构，法兰面上均匀布置多组螺栓安装孔，安装时通过高强度螺栓与主机的安装基面刚性连接，法兰面与立板之间采用圆弧过渡结构，避免直角连接处的应力集中问题，在承受大载荷冲击时，圆弧过渡能够将应力均匀分散到法兰与立板的连接区域，杜绝焊缝位置或板材转角处的开裂风险。从安装边界来看，该支架的双侧立板间距、铰接孔的同轴度、底部法兰的安装孔位公差都经过严格校核，既能够保证属具安装后铰接转动的顺畅性，也能确保支架与主机基面安装时无强制装配问题，避免装配内应力长期作用造成的结构变形。

在实际应用中，这类连接支架可适配多种重型建筑设备的属具连接需求，无论是挖掘作业的属具挂载、起重作业的附件连接，还是破碎、筛分等作业工况的部件安装，都能够通过该支架实现可靠的刚性连接与载荷传递。设计过程中充分考虑了工地现场的复杂作业环境，结构表面无多余的凸起或易积水的凹槽，减少雨水、泥浆的积存，降低结构锈蚀的概率；所有铰接孔位的端面都做了加厚处理，承受销轴的侧向挤压力时不会出现孔口变形的问题；立板与底部法兰的连接焊缝采用连续满焊工艺，焊后做应力消除处理，避免长期交变载荷下焊缝出现疲劳裂纹。

从结构建模的角度来看，该支架的所有配合面、安装孔位都遵循互换性设计原则，铰接孔的尺寸公差、安装法兰的平面度、孔位的位置度都满足通用工程机械的安装标准，无需额外的适配修改即可直接匹配对应规格的主机与属具。建模过程中对所有的圆角、倒角、孔位沉台都做了精细化处理，既符合实际加工的工艺要求，也能够准确反映结构的应力分布特征，为后续的有限元分析、工艺编制、加工生产提供精准的三维模型依据。在现场安装时，操作人员仅需按照孔位对齐法兰面，穿入对应规格的高强度螺栓并按照规定扭矩紧固，再将属具的铰接端与立板孔位对齐穿入销轴、锁定轴向定位结构即可完成安装，整个安装过程无需额外的配焊、打孔等现场加工工序，大幅提升现场装配的效率，也避免现场加工对结构防腐层、结构强度造成的破坏。
