SSMS设备配套框架式隔震减震组件

在精密测试类设备的结构设计中，仪器舱与外框架之间的震动传递控制，一直是影响设备运行精度、内部敏感器件使用寿命的核心环节，这款框架式减震结构，正是针对SSMS类设备的安装空间、载荷特性定向开发的隔震部件，区别于常规的柱式、垫式减震元件，它采用集成式框架承载结构，不需要在设备舱体上额外加工复杂的安装点位，就能实现稳定的隔震支撑。

从实际应用场景来看，这类减震组件主要适配SSMS设备上仪器室与外部承载框架的连接部位，设备在运输、现场部署以及运行过程中，会受到来自路面颠簸、外部设备振动传递、自身机构动作产生的冲击载荷，如果直接将仪器室与外框架刚性连接，这些震动会直接传导至内部的精密传感、检测元件，轻则导致检测数据出现漂移、误差超标，重则造成元件引脚脱焊、光学部件偏移等不可逆的损伤，这款减震组件的核心作用，就是在两个刚性结构之间形成弹性缓冲层，将传导的震动能量通过弹性元件的形变进行吸收耗散，阻断震动的直接传递路径。

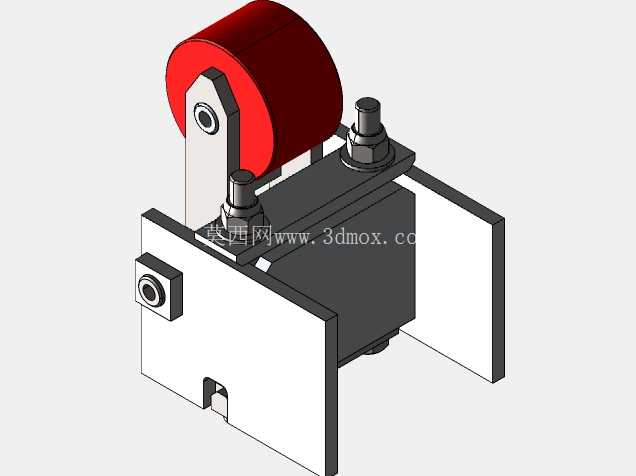

从功能特性上看，这款组件采用了侧装滚轮式的弹性接触结构，上部的红色弹性轮体作为核心的缓冲接触部件，采用高阻尼弹性材质制作，既具备足够的承载刚度支撑仪器室的静态载荷，又能在受到冲击时产生可控的弹性形变，吸收不同频率的震动能量；下部的框架式支座采用双侧立板加底板的焊接式结构，整体刚性充足，不会在长期承载过程中出现结构形变，支座上预留的螺栓安装孔，可以直接通过标准紧固件与外框架的安装面固定，不需要额外设计转接件，降低了整体安装的复杂度。两个调节螺栓设置在弹性轮体的支座两侧，可以根据实际的载荷大小、安装间隙，调整弹性轮体的预压缩量，匹配不同重量的仪器舱安装需求，保证减震组件始终处于最佳的工作区间，避免预压量过小导致减震效果不足，或是预压量过大导致弹性元件过早疲劳失效。

在设计思路上，这款结构没有采用传统减震器上下同轴安装的形式，而是结合SSMS设备仪器室的侧装式安装特点，将缓冲接触方向设置为水平侧向，适配仪器室与外框架之间的侧向限位与缓冲需求，框架式的支座结构一方面可以对弹性轮体形成防护，避免安装、运维过程中异物磕碰损伤弹性元件，另一方面双侧立板的结构可以为轮体转轴提供稳定的支撑，保证轮体在受到冲击时受力均匀，不会出现偏载卡滞的问题。侧面设置的限位接口，可以在安装时与仪器室上的对应定位结构配合，实现快速对位，降低现场安装的调整难度。

从安装边界与尺寸适配的角度来看，这款减震组件的整体外轮廓尺寸紧凑，底板的安装孔位间距按照SSMS设备外框架的标准型材安装间距设计，不需要对原有框架结构进行打孔、焊接等二次加工，就可以直接替换原有刚性连接块；组件的整体高度控制在框架型材的截面尺寸范围内，安装后不会突出框架外表面，不会与设备的外罩、其他周边部件产生运动干涉。弹性轮体的突出高度可以通过两侧的调节螺栓进行微调，适配仪器室与外框架之间±3mm的安装间隙误差，降低了零部件的加工精度要求，也给现场安装预留了足够的调整余量。在长期运行的可靠性设计上，弹性轮体的材质选用耐老化、耐温变的阻尼材料，可以适应-20℃到60℃的工作环境温度范围，不会因为户外部署的温度变化出现材质变硬、开裂等问题；所有金属结构件都做了发黑防锈处理，在潮湿、多粉尘的部署环境下也能长期保持结构强度，连接螺栓采用标准的防松设计，不会因为长期震动出现松动脱落的问题，减少后期运维的工作量。

在结构建模的过程中，这款组件的所有配合尺寸都按照实际装配公差进行了设定，转轴与轮体之间的转动间隙、螺栓与安装孔之间的配合间隙都做了还原，既可以直接用于设备的整体装配干涉检查，也可以提取其中的安装孔位、外形尺寸参数，直接用于同类型设备的减震结构选型参考，不需要重新进行结构测绘。
