蝴蝶造型装饰性户外景观路灯结构设计

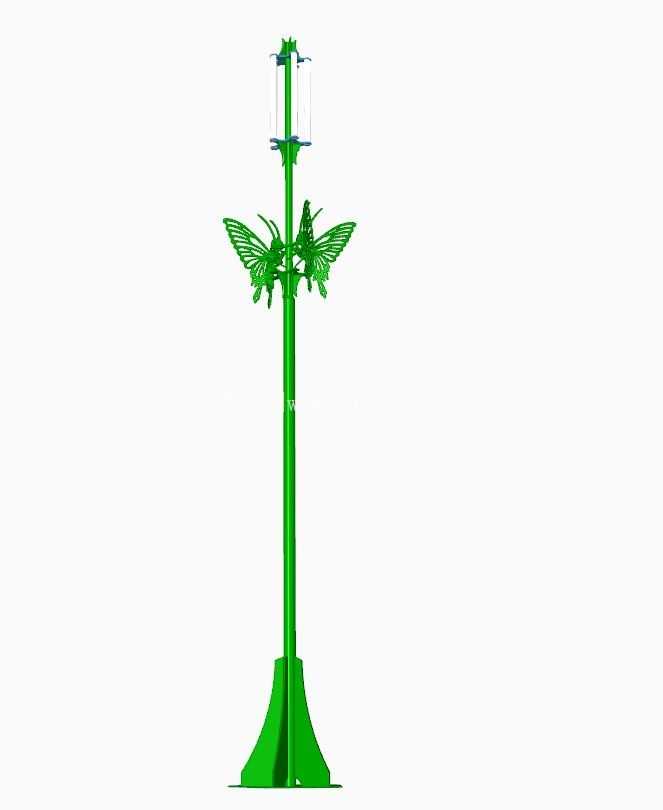

　　这款景观路灯的设计初衷，是适配园区入口、景观步道旁的照明与装饰双重需求，区别于常规直杆式路灯的单调观感，在灯柱中部加入对称蝴蝶造型装饰构件，兼顾夜间照明功能与白天的景观装饰属性。从结构设计逻辑来看，整体采用一体化竖杆承载结构，底部为渐扩式锥形底座，相比等径直杆底座，渐扩结构能增大与安装基础的接触面积，降低风载作用下的倾覆力矩，适配户外露天环境的抗风要求，安装时底座需与预制混凝土基础通过膨胀螺栓固定，基础预埋深度需根据当地常年最大风速核算，常规城区场景下预埋深度不低于600mm即可满足使用要求。灯杆主体为等径圆管结构，表面做绿色喷塑处理，既适配户外防腐蚀、耐候性需求，也能和周边绿植景观形成视觉协调，避免金属杆件的突兀感。

　　中部的蝴蝶装饰构件采用对称薄壁结构设计，与主灯杆通过焊接或螺栓紧固的方式连接，构件边缘做圆弧倒钝处理，避免安装及后期维护过程中出现锐边划伤风险，蝴蝶造型的翅脉位置做加强筋结构处理，在控制整体重量的前提下提升构件刚度，避免长期户外使用出现变形、脱落问题。灯杆顶部为多组竖向布置的灯源安装位，区别于常规单灯头路灯的集中照明方式，多组竖向灯源可形成更均匀的漫射照明效果，减少照明区域的暗角，适配步道旁的人行照明需求，灯源安装位预留标准接线穿线孔，所有线缆从灯杆内部空腔走线，避免线缆外露带来的老化、漏电风险，外部设置透明防护灯罩，具备防水防尘能力，防护等级不低于IP65，可应对雨天、扬尘天气的使用需求。

　　从安装边界来看，整灯高度控制在3.5-4米区间，既不会因为过高导致照明光线分散，也不会因为过低影响行人通行，蝴蝶装饰构件的安装高度距离地面2.2米以上，避免行人触碰，构件最大外伸尺寸不超过灯杆直径的3倍，控制整体风阻系数，降低强风天气下的结构载荷。在实际选型应用中，这款路灯可搭配园区入口、滨水步道、景区游园的景观布置，替代常规单调的照明杆件，在满足基础道路照明功能的同时，成为景观节点的装饰元素，结构设计上所有外露金属构件均做防腐处理，适配南方多雨、北方多尘的不同户外环境，后期维护仅需定期检查固定螺栓紧固状态、清理灯罩表面积尘即可，维护成本较低。

　　建模过程中，对蝴蝶装饰构件做了曲面顺滑处理，避免出现建模棱角导致的后期加工难度提升，所有连接位置均预留安装公差，适配实际钣金加工、焊接装配的工艺要求，底座的安装孔位按照标准路灯安装基础尺寸设计，可直接适配现有常规路灯的预埋基础，降低现场安装的改造成本。灯杆壁厚根据整体高度核算，常规3.5米高度下采用3mm壁厚的钢管即可满足强度要求，避免过度设计带来的材料浪费，顶部灯源安装位的固定卡扣采用通用标准件设计，可适配不同规格的LED灯条安装，方便后期根据照明需求更换不同功率的光源。
