工业格栅式钢制踏步梯结构设计

　　这款格栅式钢制踏步构件，主要适配工业厂区内设备操作平台、管廊巡检通道、户外钢架连廊的高差衔接场景，在化工、电力、市政水务等需要长期暴露在户外或有防滑、排水需求的通行场景中应用广泛，相比传统花纹钢板踏步，格栅结构不会积存雨水、油污、工业落尘，冬季不会因表面积冰造成通行打滑，日常运维无需频繁清理踏步表面积存杂物，能大幅降低巡检、作业人员的通行跌落风险。

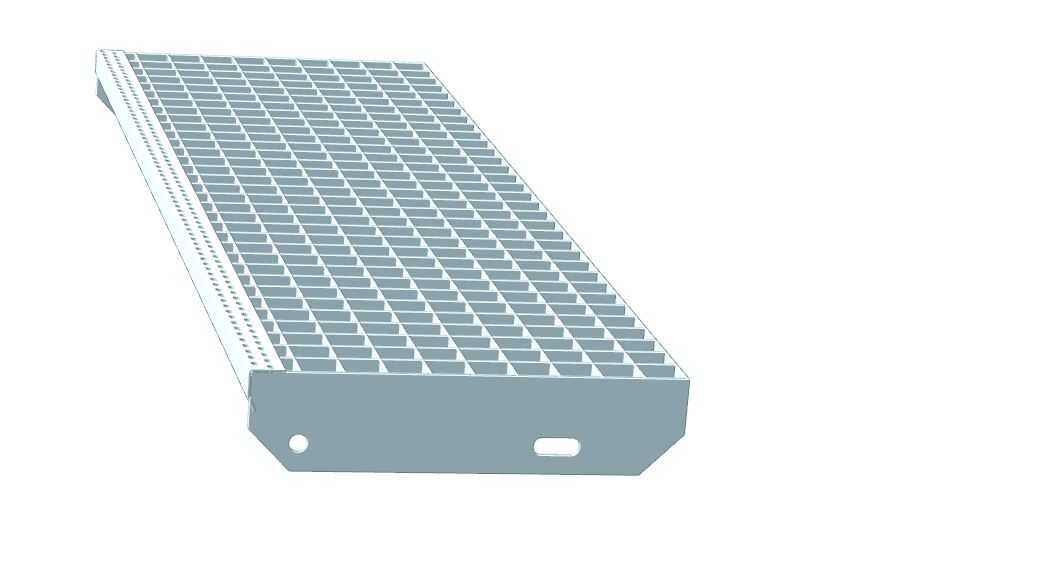

　　从结构设计逻辑来看，踏步主体采用等间距扁钢与扭绞方钢正交焊接的格栅结构，扁钢沿通行方向排布作为主要承力筋，扭绞方钢垂直于扁钢排布起到横向拉结、分散局部荷载的作用，格栅的网孔尺寸经过反复校核，既可以保证直径15mm以上的工具、零件不会直接从网孔坠落砸伤下方人员，又能满足雨雪、粉尘的自然下落排放需求，不会在踏步表面形成积留。踏步两端的端板采用整体折弯成型，相比拼接焊接的端板结构，整体折弯的端板不存在焊缝开裂的风险，端板上预留的两个安装孔分别对应圆形螺栓孔与长圆孔设计，长圆孔可以抵消钢架安装时的累计安装误差，现场安装时无需额外扩孔就能完成装配，降低现场安装的加工难度。

　　在安装边界的尺寸匹配上，这款踏步的有效通行宽度适配常规工业巡检通道的单人通行需求，踏步的踏面深度符合人体工程学的抬脚落脚尺寸，不会出现踏面过窄导致的踏空风险，踏步整体的高度差匹配常规工业梯段的步高设计，和配套的梯梁安装后，整段梯道的步高误差可以控制在3mm以内，避免因步高不一致造成的通行绊倒风险。端板的折弯高度刚好覆盖梯梁的侧边安装面，安装后螺栓头不会突出到通行侧，不会勾挂作业人员的工作服、安全绳等随身装备，消除通行过程中的剐蹭隐患。

　　从功能特性上看，钢制格栅踏步的自重远低于同承载力的实心钢板踏步，能大幅降低梯段整体的结构荷载，减少下部支撑钢架的材料用量，同时格栅结构的通风性更好，在户外高温环境下不会像实心钢板一样积蓄大量热量，夏季通行时不会因踏面温度过高造成安全鞋鞋底烫损。踏步的所有外露边缘都做了倒角处理，没有尖锐的飞边、毛刺，生产过程中焊接完成后会整体做热浸镀锌处理，在户外无强酸强碱腐蚀的环境下，防腐寿命可以达到二十年以上，日常使用过程中即使局部出现磕碰损伤，也不会出现大面积的锈蚀蔓延，后期维护仅需对损伤位置做补锌处理即可，维护成本极低。

　　设计过程中针对踏步的荷载性能做了专项校核，在踏面中心位置施加额定的均布活荷载时，踏步的最大挠度控制在标准允许的范围内，不会出现明显的下弯变形，即使在局部承受集中荷载时，横向拉结的扭绞方钢也能将荷载快速分散到相邻的承力扁钢上，不会出现单根扁钢过载变形的情况。端板与格栅主体的连接采用周边满焊工艺，焊缝高度满足结构受力要求，不会在长期交变荷载下出现焊缝脱开的问题，端板上的安装孔做了沉孔处理，螺栓安装后可以完全沉入孔内，踏面没有突出的障碍物，通行时不会硌脚，也不会积留杂物。

　　在实际工程应用中，这类格栅踏步还可以根据现场的实际需求调整扁钢的厚度、网孔的间距，比如在有重载通行需求的设备搬运通道，可以选用更厚的承力扁钢，缩小网孔尺寸，满足重载叉车或者小型搬运设备的通行需求；在有防坠落要求的高空通道，可以在格栅踏步下方加装防坠网，进一步提升通行安全性。相比混凝土踏步，钢制格栅踏步的安装速度更快，不需要现场浇筑养护，整体装配完成后即可投入使用，非常适合工期紧张的工业技改、新建厂区项目，后期如果需要调整梯段位置，也可以整体拆卸重复利用，不会产生建筑垃圾，符合工业项目的循环利用需求。
