立式轮碾式混合搅拌设备结构设计

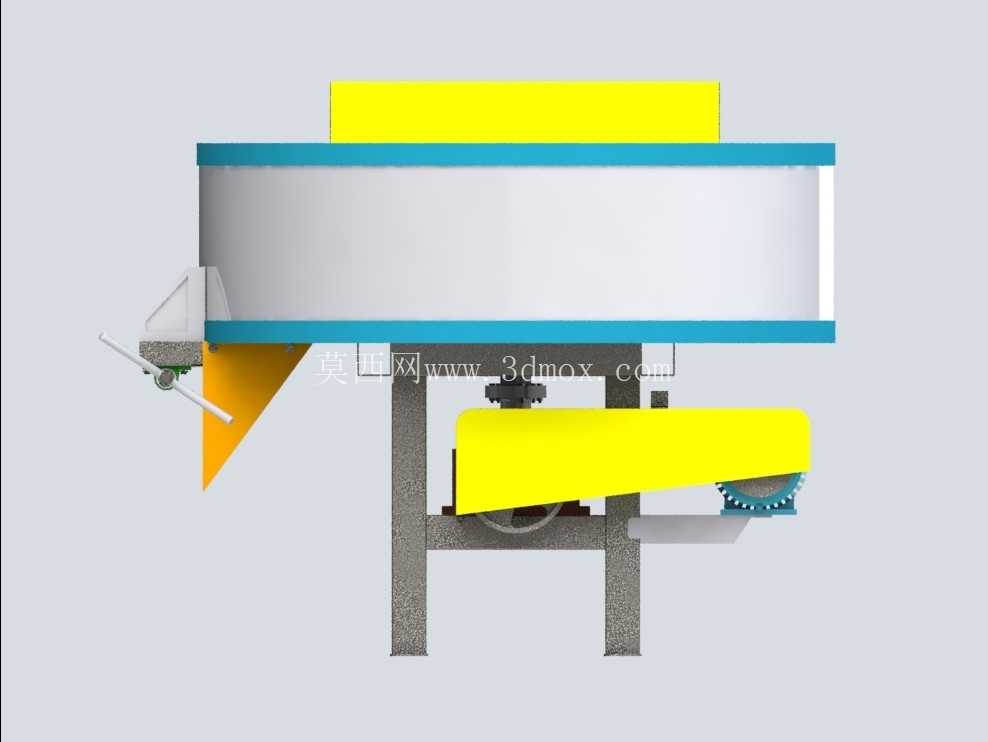

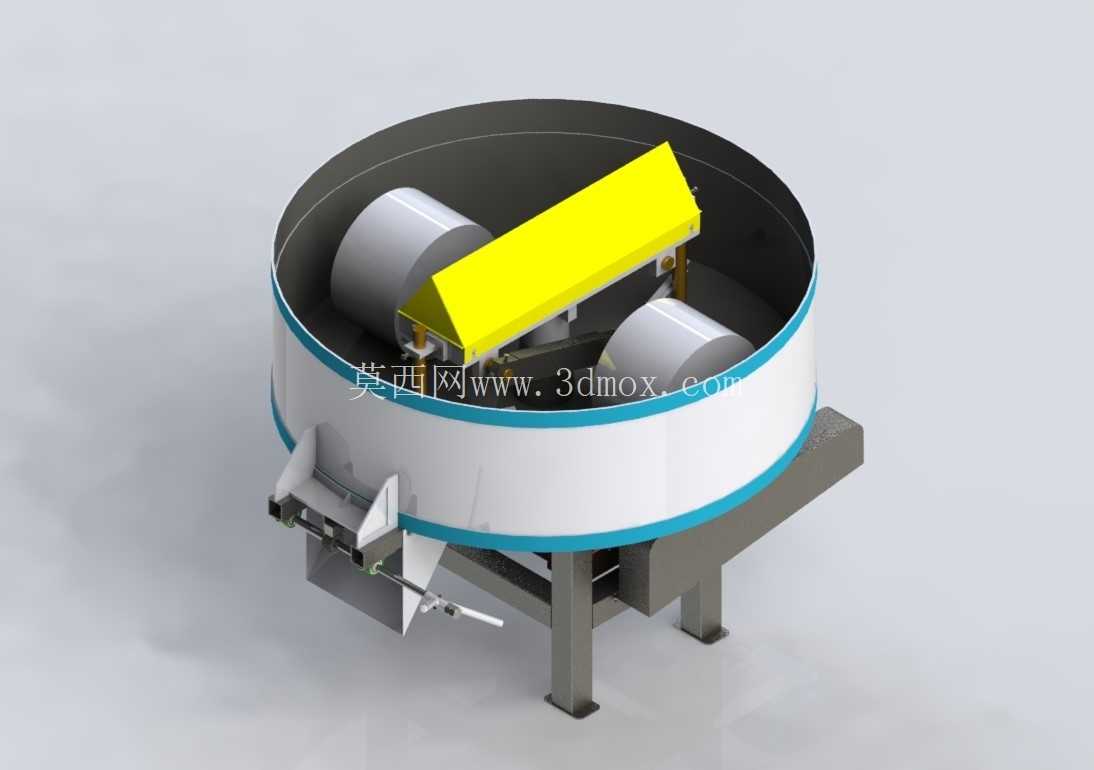

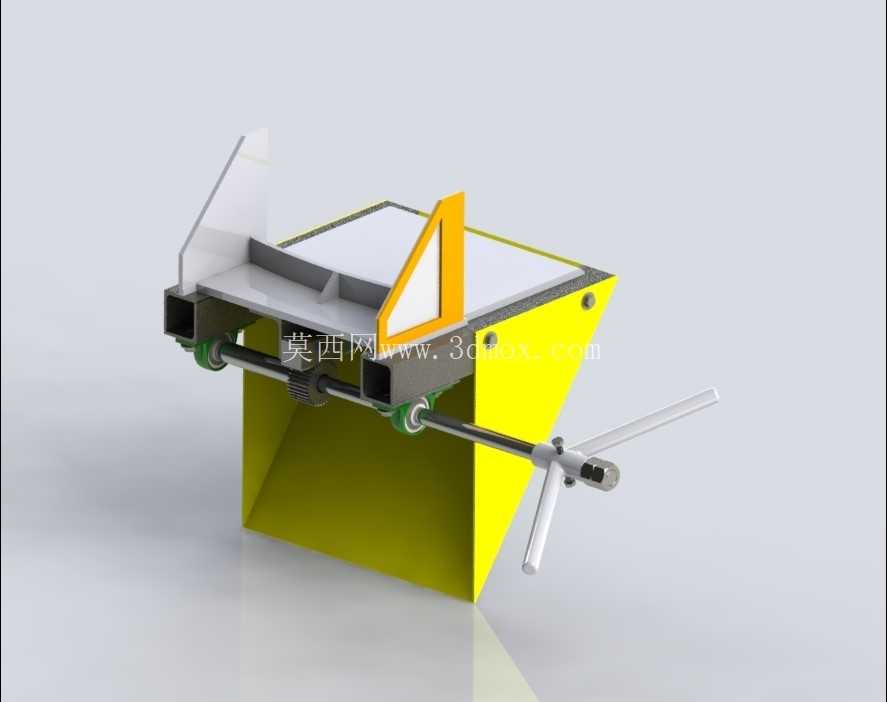

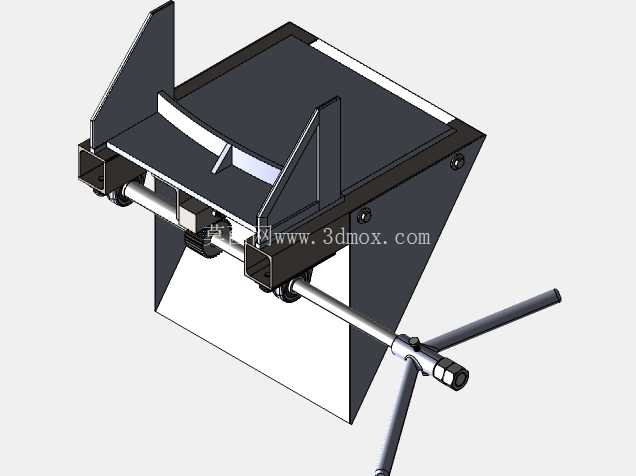

　　这款立式轮碾结构的混合设备，主要面向粉体、颗粒状物料的混匀与碾合作业场景，常见于耐火材料加工、建材原料制备、型砂混制、固废资源化处理等生产环节，区别于普通桨叶式搅拌设备，它在混匀物料的同时可以通过碾轮的自重压力对结块物料进行碾压破碎，让不同密度、不同粒度的组分结合更均匀，避免常规搅拌出现的物料分层、结团残留问题。从结构布局来看，设备采用圆形立式筒体设计，筒体底部为承载物料的耐磨盘体，盘体边缘设置一圈蓝色防护围边，既可以阻挡搅拌过程中物料飞溅外溢，也能对碾轮运转的边界形成限位，避免碾轮运行偏移剐蹭筒壁。

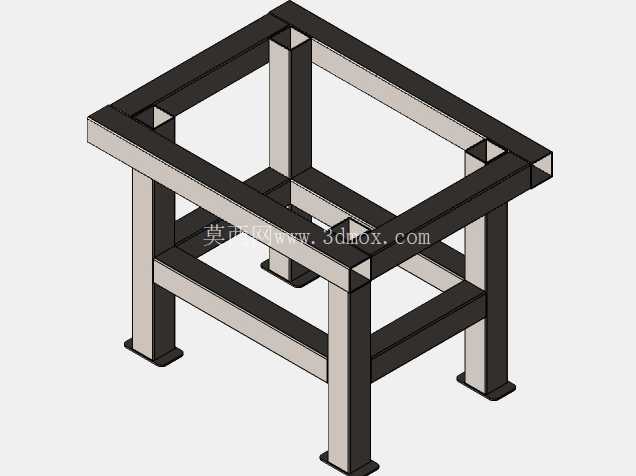

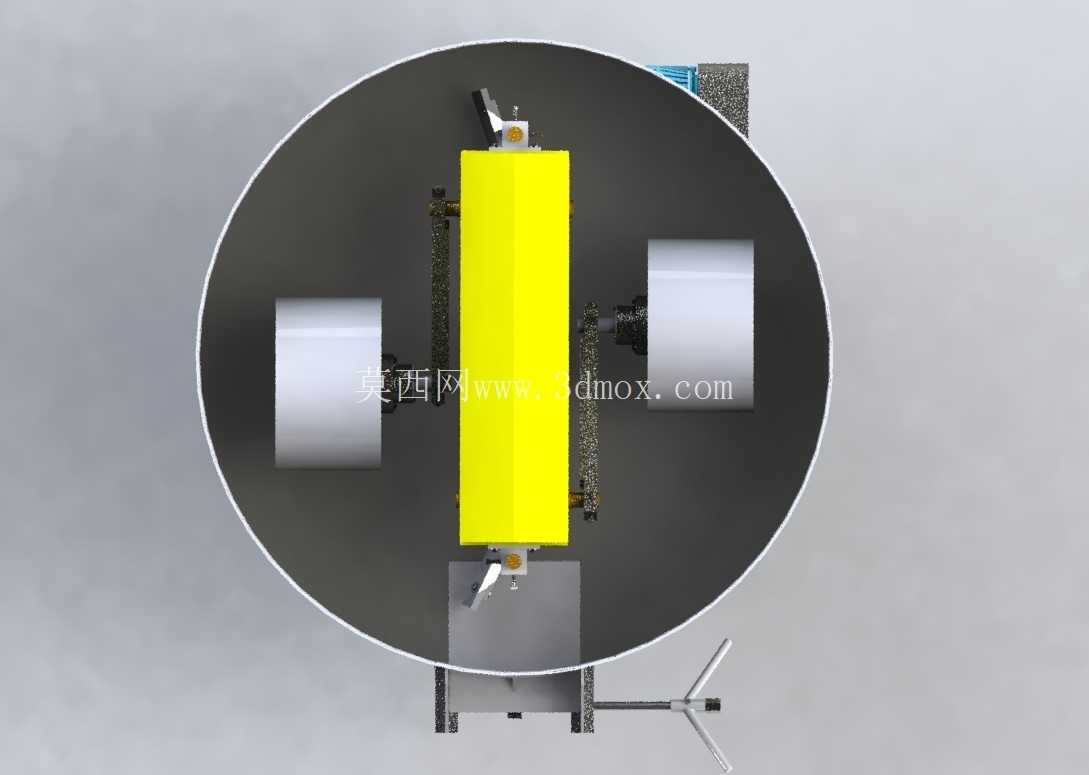

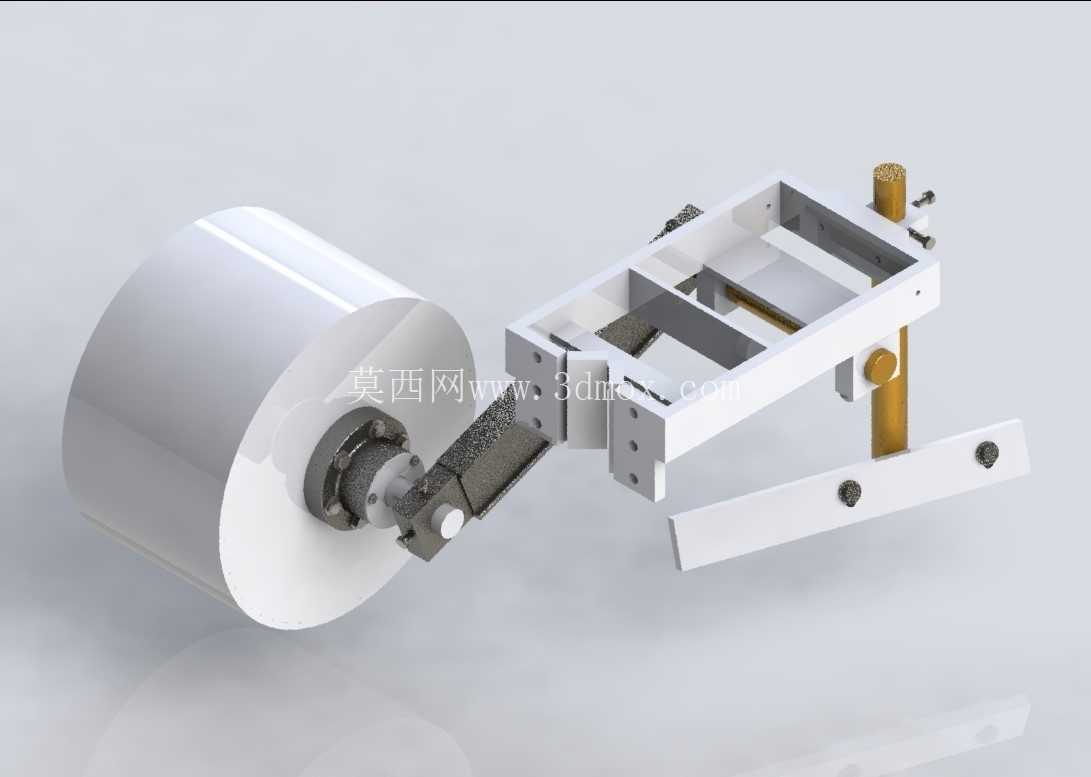

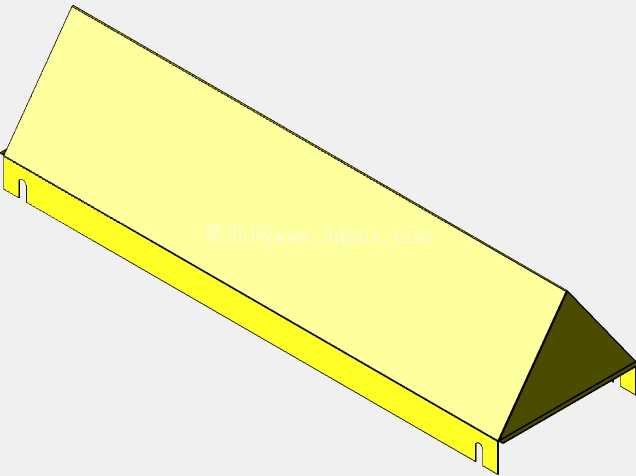

　　筒内对称布置两个重型碾轮，碾轮采用实心耐磨铸钢材质，表面做淬火硬化处理，长期碾磨物料也不会出现过度磨损凹陷，碾轮通过可调间隙的摆臂结构连接到中心传动支架上，上方的黄色护罩内部是传动连接组件，既可以阻隔粉尘进入传动轴承位，也能避免运转过程中物料卡入传动间隙造成设备卡滞。筒体底部设置的机架采用方管焊接结构，四个支脚做了加宽支撑面设计，安装时需要保证基础地面的水平度误差不超过2mm/m，避免设备重载运转时出现晃动偏移，支脚位置预留了地脚螺栓安装孔，可以通过膨胀螺栓与混凝土地面做刚性连接，设备整体安装高度根据筒体直径不同略有差异，常规规格的筒体直径在1.8m到3m区间，对应安装后总高度在1.2m到1.8m范围，预留的操作维护空间需要在筒体周边留出不小于0.8m的通行距离，方便日常检查碾轮磨损情况、清理筒壁残留物料。

　　设备的出料结构设置在筒体侧下方，采用气动翻板阀结构，混合碾制作业完成后，翻板阀开启，筒内的碾轮继续保持低速运转，将混匀后的物料逐步推送至出料口排出，相比传统的底部中心出料结构，侧下方出料可以避免物料在底部堆积残留，减少每次作业后的清理工作量。设计过程中重点考虑了重载工况下的结构强度，碾轮摆臂的铰接位置采用了带密封的调心滚子轴承，可以承受碾轮运转过程中的径向冲击力与轴向窜动力，中心主轴采用40Cr调质处理，轴径根据负载匹配设计，避免长期重载出现轴弯曲变形。筒体的耐磨盘体采用可更换的耐磨衬板设计，衬板通过沉头螺栓固定在筒体底座上，当衬板磨损到一定厚度后可以直接拆卸更换，不需要整体更换筒体底座，大幅降低后期维护成本。

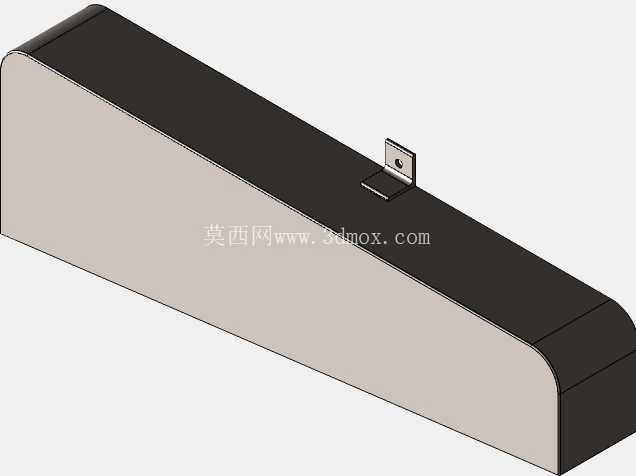

　　在实际生产应用中，这类轮碾式混合设备可以处理含水率在0%到20%区间的各类散状物料，既可以干混不同粒度的粉体组分，也可以在混料过程中添加粘结剂进行湿混碾合，让粘结剂均匀包裹在每一粒物料表面，相比普通搅拌设备，混制出的物料均匀度可以提升30%以上，后续压制成型的坯体密度一致性更好，成品率更高。设备的传动系统布置在筒体下方，采用减速电机直连齿轮传动的结构，传动效率高，运转噪音低，日常维护只需要定期检查减速机油位、轴承加注润滑脂即可，不需要复杂的调校作业。筒体上方的护罩做了倾斜导流设计，如果作业过程中有物料飞溅到护罩表面，可以顺着倾斜面滑落回筒内，不会在护罩顶部积料。碾轮与底部衬板的间隙可以通过摆臂上的调节螺栓进行调整，根据不同物料的碾磨需求，可以将间隙调整在5mm到30mm区间，间隙越小，碾轮对物料的碾压作用力越强，适合处理结块较多、需要细化粒度的物料；间隙调大时，主要以搅拌混匀为主，适合已经预破碎、只需要组分均匀的物料，适配不同工艺的生产需求。设备的进料口可以根据生产线布局设置在筒体顶部任意位置，既可以搭配人工投料，也可以对接上方的料仓、螺旋输送机实现自动化进料，适配不同自动化程度的生产线布局。
