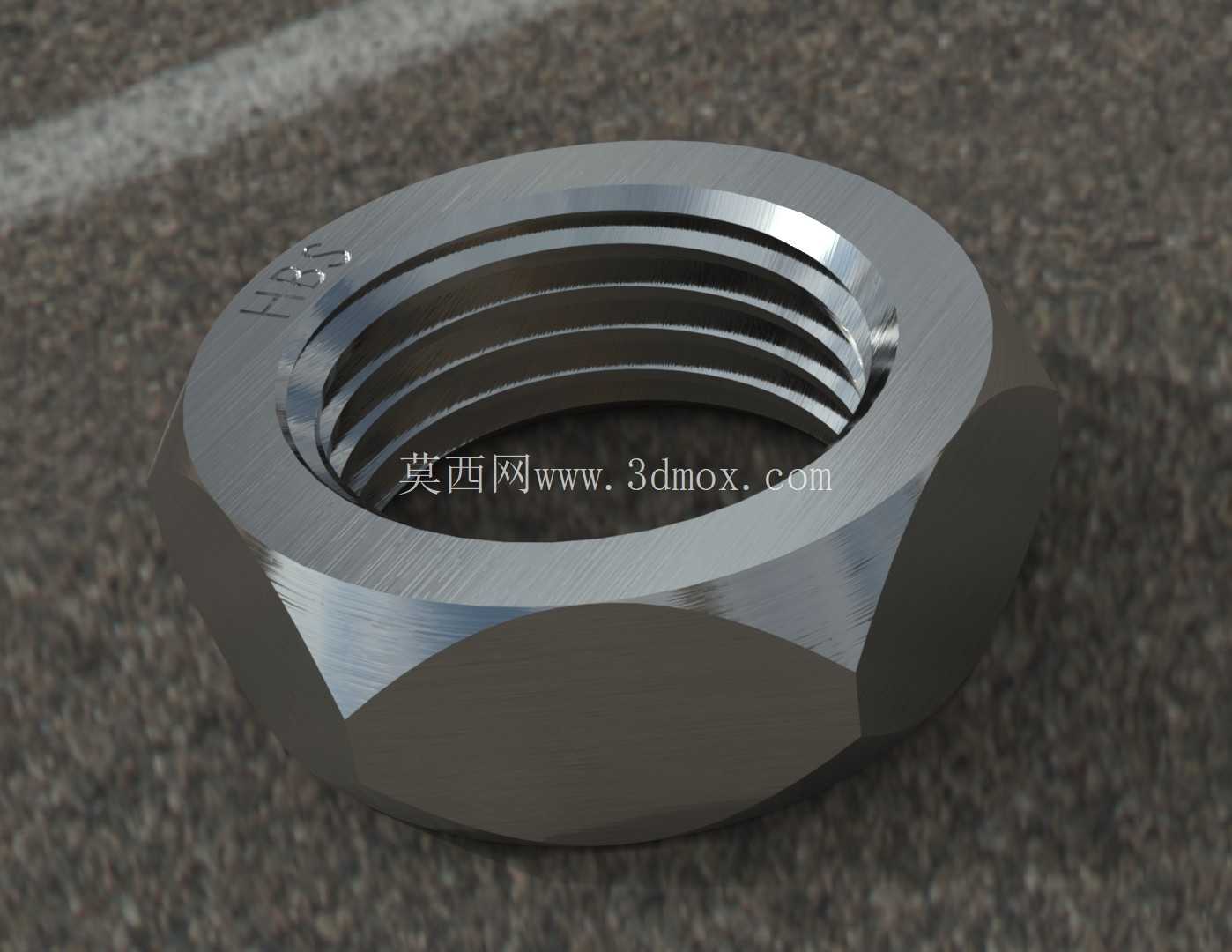

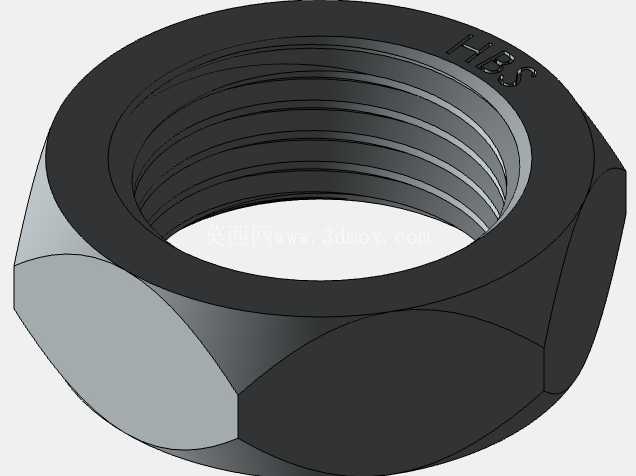

DIN936低型六角薄螺母标准件结构

在做紧凑空间的机械连接结构选型时，很多工程师都会碰到常规六角螺母厚度挤占安装空间的问题，这时候DIN936标准的低型六角薄螺母就是非常适配的选择。这类薄螺母的核心设计逻辑就是在保证螺纹啮合强度满足工况要求的前提下，尽可能压缩轴向的尺寸占用，给整体结构留出更多的设计余量。

从实际应用场景来看，这类薄螺母的覆盖范围非常广，在汽车底盘的附属小件安装、电气柜内部的元器件固定、建筑幕墙的轻薄构件连接、小型自动化设备的薄板拼接工位都能见到它的身影。比如在汽车内饰板的固定点位，内饰板本身的厚度有限，如果用普通厚度的六角螺母，拧紧后螺母会凸出板面一截，既影响内饰的平整美观，也容易在装配过程中刮蹭周边的线束或者饰条，换成DIN936薄螺母之后，轴向占用厚度能减少近四成，刚好能和薄板类的安装面齐平，不会出现多余的凸出结构。还有在一些精密检测设备的内部框架连接上，框架本身采用的是薄壁铝型材，连接位置的螺纹啮合长度不需要太长，用普通螺母不仅浪费轴向空间，还会增加整体设备的自重，薄螺母刚好匹配短螺纹的啮合需求，同时能把连接点的整体厚度控制在最小范围。

从功能特性上来说，DIN936薄螺母的螺纹精度严格遵循公制螺纹的公差要求，和对应规格的公制外螺纹件配合时，啮合间隙控制在标准范围内，不会出现松旷或者拧入卡滞的问题。很多人会担心薄螺母的锁紧强度不够，实际上在设计选型时，只要匹配对应螺栓的性能等级，并且保证螺纹啮合牙数满足工况的受力要求，薄螺母完全可以达到可靠的连接效果——它的六角对边尺寸和同规格普通六角螺母保持一致，所以现场装配时不需要更换配套的扳手工具，普通的呆扳手、套筒、棘轮扳手都能直接使用，不需要额外准备特殊工装，这一点在产线装配或者现场维修时能减少很多工具适配的麻烦。它的厚度尺寸是严格按照标准设定的，比同规格普通螺母薄约三分之一，这个厚度不是随意缩减的，是经过大量力学验证的，在保证足够螺纹啮合牙数的前提下，去掉了普通螺母上冗余的厚度部分，既满足强度要求，又实现了轻量化和低轮廓的设计目标。

从设计思路上看，这类薄螺母的外形延续了六角螺母的经典结构，六个受力面均匀分布，拧紧时受力均匀，不会出现偏载滑棱的问题。端面的平整度有严格的公差要求，和被连接件表面贴合时接触面积均匀，拧紧后不会出现因为端面倾斜导致的预紧力流失。螺纹部分的起始端做了倒角处理，不管是手动拧入还是自动化设备的自动送料拧入，都能快速对准螺纹起始牙，不会出现错牙、刮伤螺纹的情况，能有效提升装配效率。在做三维建模的时候，需要重点关注几个安装边界尺寸：首先是六角对边的尺寸公差，这个尺寸直接关系到装配时扳手的空间预留，如果周边结构离螺母太近，没有留出足够的扳手活动空间，现场就会出现没法拧紧的问题；其次是螺母的总厚度，这个尺寸决定了轴向的安装空间，设计时要计算好螺栓穿过被连接件之后露出的螺纹长度，既要保证螺母能完全拧入啮合足够的牙数，又要避免螺栓露出太长干涉周边部件；还有螺纹的小径和大径尺寸，建模时要严格按照公制螺纹的标准参数绘制，保证和配套螺栓的虚拟装配没有干涉，提前排查错牙、配合过紧或者过松的问题。

在实际选型使用时还要注意，这类薄螺母因为厚度较薄，不适合用在需要频繁承受大冲击载荷、强振动的重载连接位置，也不适合作为主要的受力锁紧螺母单独使用，更多是用在低载荷、空间受限的连接场景，有时候也会作为防松的副螺母和普通厚螺母配合使用，利用双螺母的对顶力实现防松效果，这时候薄螺母靠被连接件一侧，厚螺母在外侧锁紧，既能节省一定的轴向空间，又能达到可靠的防松效果。另外在表面处理的选择上，不同工况可以匹配不同的处理方式，普通室内干燥环境用普通镀锌处理就能满足防锈要求，户外或者有腐蚀的工况可以选择达克罗或者不锈钢材质的薄螺母，保证连接结构的使用寿命。做三维结构设计时，把这类标准件的模型准确导入装配体，就能提前验证安装空间是否足够，扳手操作位是否有干涉，螺纹配合长度是否满足要求，避免在实际加工装配时才发现空间不足、工具没法操作的问题，减少后期改模的成本。
