DIN186标准方颈T形头紧固螺栓

在机床工作台装夹、压铸模具模架紧固、自动化生产线工位治具固定这类需要频繁调整装夹位置的场景里，方颈T形头螺栓是无法被替代的基础连接件，区别于普通外六角螺栓需要从型材端部穿入安装的限制，这类T形头螺栓可以直接从T型槽的任意槽口位置放入，顺着槽道滑到需要紧固的点位，配合法兰螺母或者T型槽螺母就能完成压紧固定，大幅减少工装调整的拆装步骤。

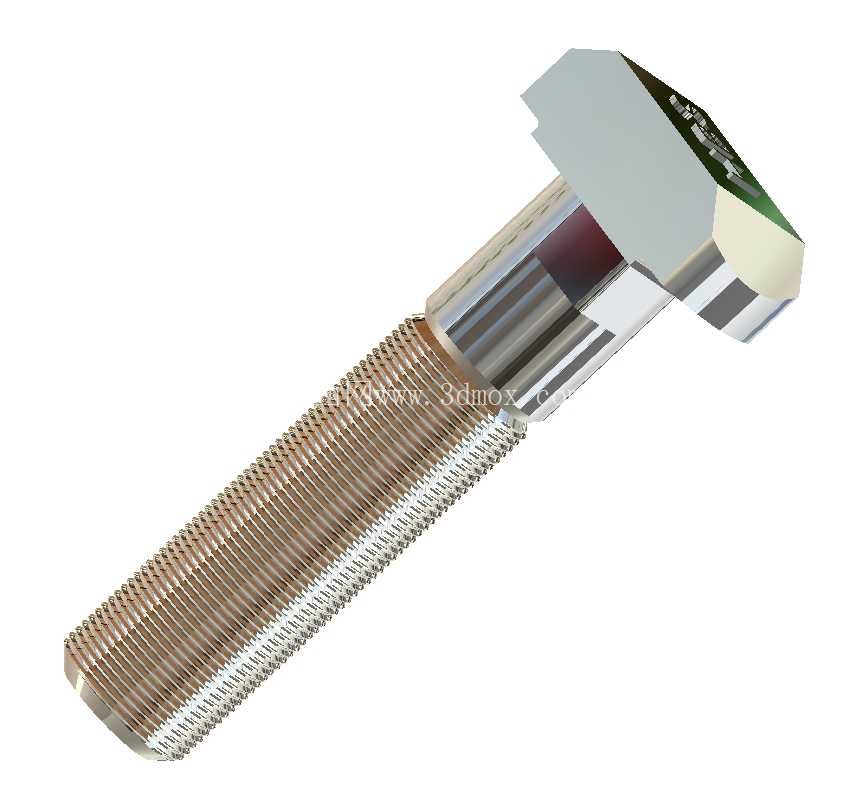

从结构设计逻辑来看，这款遵循DIN186标准的螺栓，头部采用方形颈部与T形头结合的结构，当螺栓放入对应规格的T型槽后，方颈部分会卡在槽道的上开口位置，拧紧螺母的过程中螺栓杆不会跟随螺母同步转动，不需要额外用工具卡住螺栓头部就能完成锁紧操作，这一设计刚好适配T型槽安装时操作空间受限、无法从槽道背面固定螺栓头的实际工况。螺栓头部的厚度与宽度严格匹配标准T型槽的槽腔尺寸，安装后头部完全嵌入槽腔内部，不会突出工作台表面，避免工装滑动时与突出的螺栓头发生剐蹭，也能保证工作台面的平面度不受紧固件影响。

杆部的螺纹段采用标准公制粗牙螺纹，牙型角60度，螺纹大径、中径的公差带符合通用紧固件配合要求，能和同规格的标准螺母、平垫、弹垫完全互换，不需要定制配套连接件。螺纹段长度覆盖常用装夹厚度范围，光杆部分的直径略小于螺纹大径，减少螺栓穿入被连接件安装孔时的卡滞问题，光杆表面的粗糙度控制在Ra1.6以内，降低反复拆装时的磨损量，延长紧固件的重复使用寿命。头部与杆部的过渡位置采用圆角过渡，避免应力集中导致螺栓在受冲击载荷时从头部位置断裂，这一点在压铸模、冲压模这类存在周期性冲击载荷的设备上尤为重要，很多普通螺栓的断裂故障都出现在头杆结合的应力集中位置。

实际选型时需要注意安装边界的匹配：首先要确认所用T型槽的槽口宽度、槽腔深度、槽底宽度参数，选择对应规格的T形头螺栓，保证螺栓头能顺利放入槽腔，同时方颈部分的尺寸刚好卡在槽口位置，不会出现螺栓头在槽内转动的情况；其次要根据被连接件的总厚度计算螺栓的有效旋合长度，一般要求螺母拧紧后露出2-3个螺距，既保证螺纹连接的强度，也避免螺纹过长干涉其他部件。在机床工作台装夹工件时，这类螺栓通常配合压板使用，T形头卡在工作台T型槽内，杆部穿过压板的长槽孔，拧紧螺母就能将工件牢牢压在工作台面上，调整工件位置时只需要稍微拧松螺母，就能让螺栓带着压板沿T型槽滑动到新的位置，不需要完全拆下螺栓，大幅缩短装夹辅助时间。在压铸模具的模架组装中，方颈T形头螺栓常用于动模、定模模板的辅助紧固，以及抽芯机构的滑块限位组件连接，因为模架上的T型槽往往是加工在模板内部，无法从端部穿入普通螺栓，T形头的侧装特性刚好解决这一安装难题。

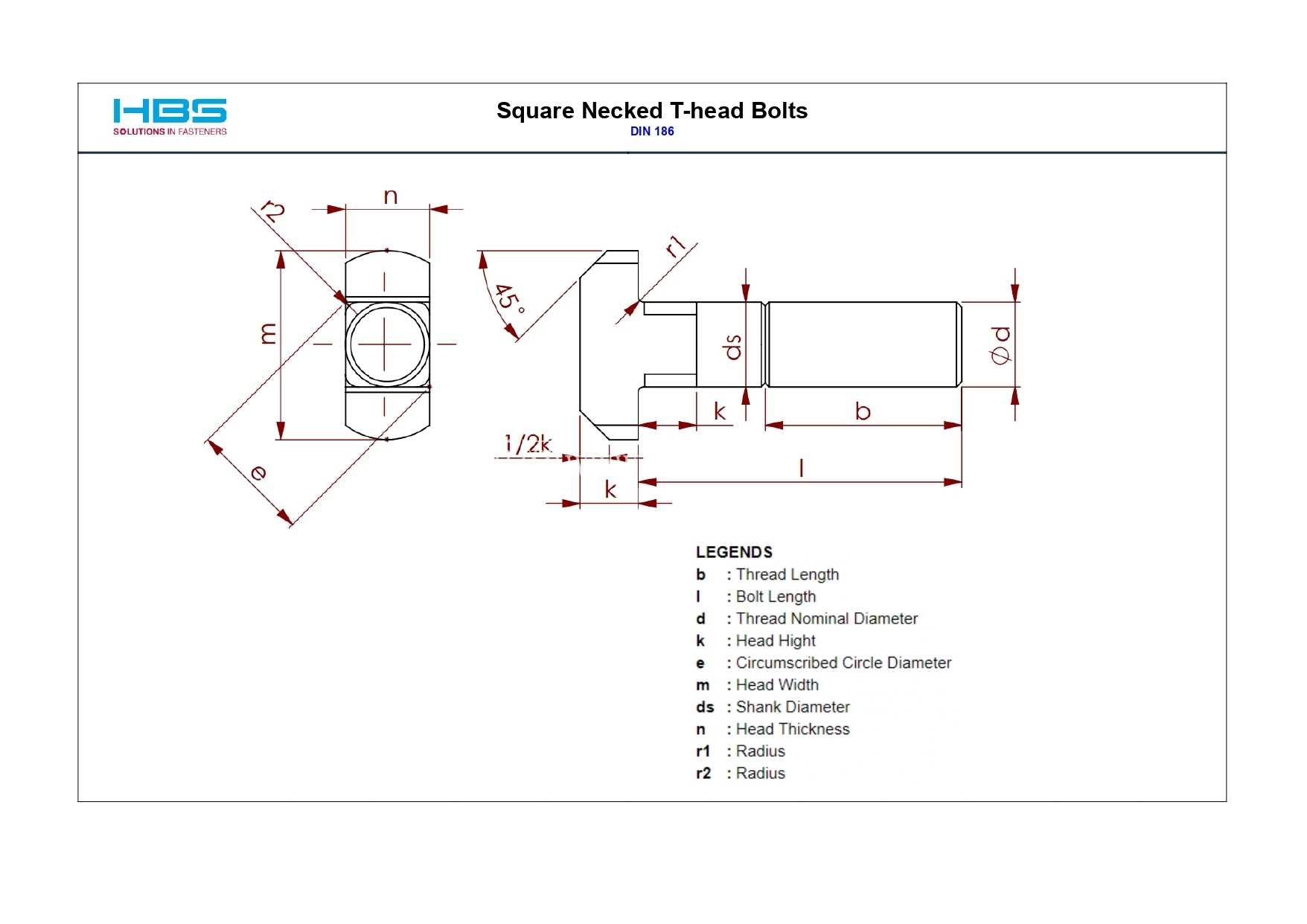

建模过程中需要重点把控几个关键尺寸的公差：方颈部分的对边尺寸要取负公差，保证能顺利卡入T型槽的槽口，同时方颈与T形头的垂直度公差要控制在0.1mm以内，避免螺栓放入槽道后出现倾斜，导致锁紧时受力不均；螺纹部分的建模要符合标准螺纹牙型，不能简化成圆柱杆加贴图的形式，否则后续做装配干涉检查、有限元受力分析时会出现计算偏差；头部的倒角、杆端的倒角都要按照标准要求建模，这些细节虽然不影响整体装配，但在实际装配时能起到导向作用，避免尖锐边角划伤操作人员或者安装孔表面。另外，螺栓的表面处理一般采用氧化发黑或者镀锌处理，建模时可以对应设置不同的材质外观，发黑处理的螺栓表面呈哑光黑灰色，多用于机床内部的固定连接，镀锌螺栓呈银亮色，防锈能力更好，多用于外露的工装连接位置。

从受力特性来看，方颈T形头螺栓在锁紧时，受力主要集中在T形头的下表面与T型槽的接触面，以及方颈与槽口的接触位置，所以建模时要保证T形头下表面的平面度，避免出现翘曲导致接触面积减小，局部压应力过大压坏T型槽的表面。在做重型载荷的连接设计时，还要核算螺栓的抗拉强度、抗剪强度，根据载荷等级选择对应性能等级的螺栓材质，比如8.8级、12.9级的合金钢螺栓，不能只看尺寸匹配就随意选用，否则在冲击载荷下容易出现螺栓断裂，引发设备故障或者安全事故。
