方形驱动U形夹铰接连接结构件

项目分类:通用五金配件 发布时间:2026-07-14 ID:1198590
  • 方形驱动U形夹铰接连接结构件
  • 方形驱动U形夹铰接连接结构件

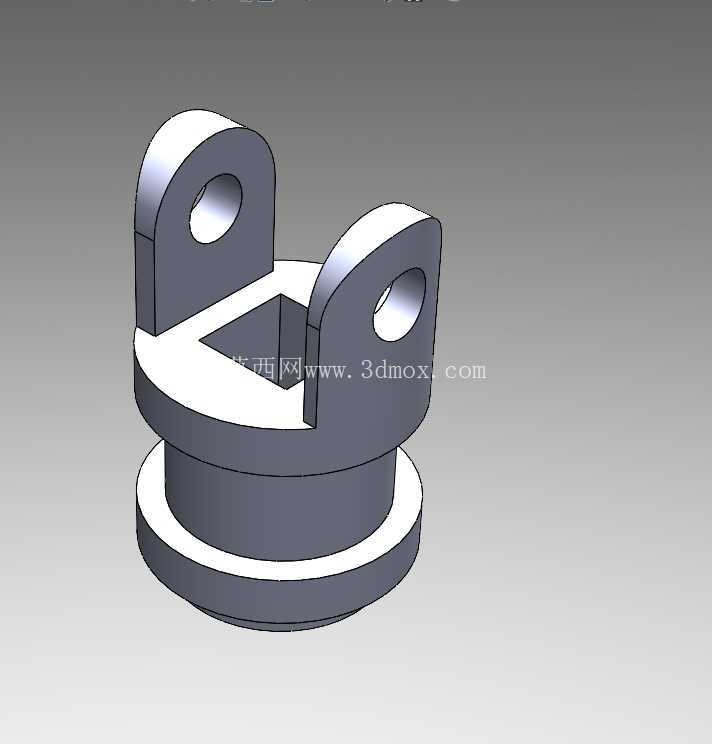

在自动化生产线的往复摆臂机构、工程机械的执行端铰接点位、工装夹具的翻转连接部位,这类带方形驱动接口的U形夹铰接件是承担扭矩传递与铰接转动的核心受力零件,区别于常规圆孔驱动的铰接座,方形驱动接口的设计从根源上消除了销轴与安装孔之间的周向滑动间隙,在频繁正反转的传动场景下,能避免间隙累积带来的传动滞后、冲击异响问题,尤其适配需要精准控制转动角度的工位,比如包装线的翻板机构、焊接工装的角度翻转架、物流分拣设备的摆杆驱动端,这类场景对传动回差的控制要求普遍在0.5度以内,常规键连接或者圆孔销接的结构在长期交变载荷下容易出现键槽磨损、销轴变形,导致回差超标需要频繁更换备件。

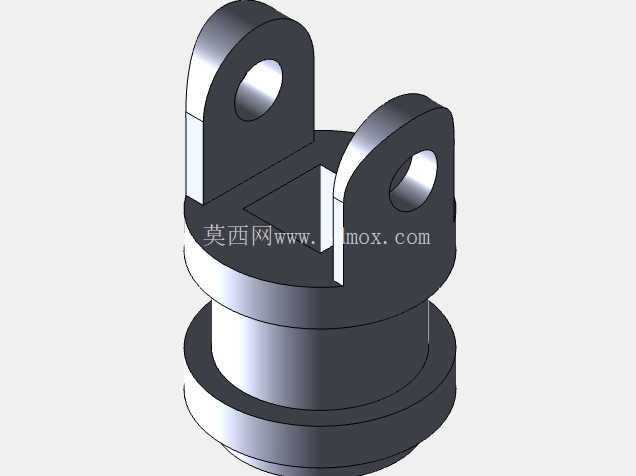

从结构设计逻辑来看,这个零件的下部采用阶梯圆柱定位结构,下层的凸缘直径大于上部柱体,安装时可以直接卡入对应安装座的沉孔内,不需要额外设计轴向定位的轴肩挡圈,安装时从下方穿入固定螺栓即可完成基座固定,柱体与沉孔的配合公差选H7/h6的间隙配合,既能保证安装时的顺畅对位,又能避免柱体在沉孔内出现径向窜动。上部的两个对称U形耳板是铰接配合的核心部位,两个耳板上的同轴销孔需要在一次装夹下完成镗孔加工,保证孔位的同轴度公差不超过0.02mm,否则穿入铰接销轴后会出现卡滞、转动阻力不均的问题,耳板的厚度根据额定承载扭矩核算,按照常用的45号钢调质处理的材料性能,10mm厚度的耳板单侧可以承受不低于12kN的径向载荷,适配大部分中轻载的工业铰接场景。

中间的方形驱动孔是这个零件区别于普通U形铰接座的核心设计,方孔的四个棱边做了0.5mm的倒角处理,避免装配时棱角刮伤配套的方形驱动轴表面,方孔与驱动轴的配合选H7/js6的过渡配合,装配时不需要过大的压入力,同时能保证扭矩传递时没有周向间隙,当驱动轴做正反转动作时,扭矩可以直接通过方孔的四个接触面传递到整个铰接座,带动耳板上连接的执行件完成同步摆动,相比键连接的结构,方孔驱动的接触面积更大,单位面积的接触应力更小,在频繁启停的交变载荷下,不容易出现接触面压溃、磨损的问题,使用寿命比单键连接的结构高3倍以上。

在安装边界的尺寸设计上,下部阶梯圆柱的总高度控制在35mm,其中下层凸缘的厚度为8mm,凸缘直径比上部柱体大20mm,保证安装后有足够的支撑面承受倾覆力矩;上部两个耳板的外侧间距控制在60mm,内侧间距为32mm,适配厚度30mm以内的配套铰接接头,耳板上的销孔直径为12mm,适配直径12mm的标准铰接销轴,销轴孔的中心距离下部安装基面的高度为48mm,这个高度尺寸是根据配套摆臂的转动半径核算的,保证摆臂在±30度的摆动角度范围内,不会和下部安装基座出现运动干涉。零件的所有棱边都做了R1的圆角处理,避免热处理和使用过程中出现应力集中导致的开裂问题,表面采用发黑处理,既能提升零件的防锈能力,又不会增加镀层厚度影响配合尺寸的精度。

实际选型应用时,需要先核算铰接点位的最大径向载荷和驱动扭矩,这个结构的方孔可以传递的最大额定扭矩为120N·m,如果应用场景的扭矩超过这个值,可以等比例放大方孔的尺寸和耳板厚度,不需要更改整体的结构形式;安装时要注意下部沉孔的深度要和柱体的高度匹配,保证凸缘端面和安装座表面完全贴合,避免出现点接触导致的受力不均,铰接销轴穿入后要在轴端加装开口销或者轴用挡圈,防止销轴在转动过程中脱出,日常维护时只需要定期在销孔位置加注润滑脂,就能保证铰接转动的顺畅性,降低耳板和销轴的磨损速度。
