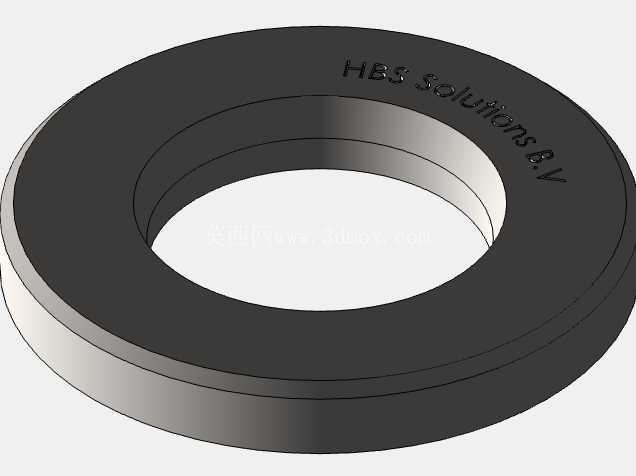

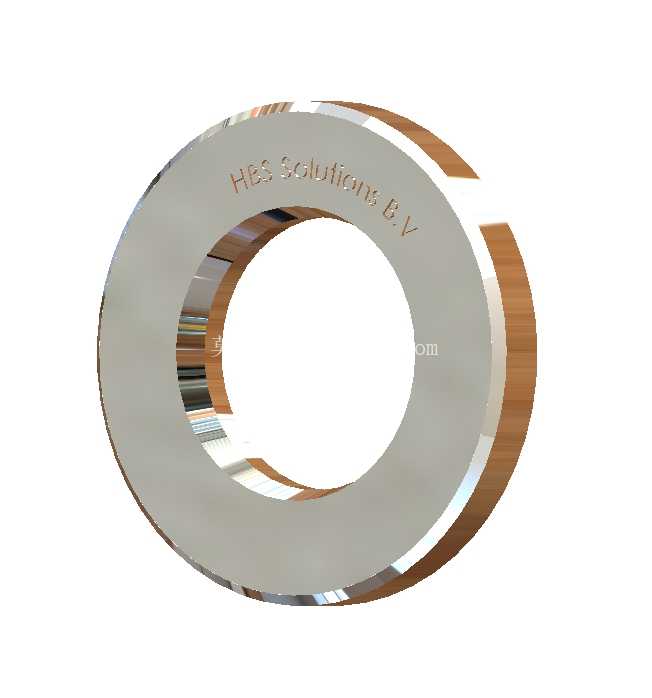

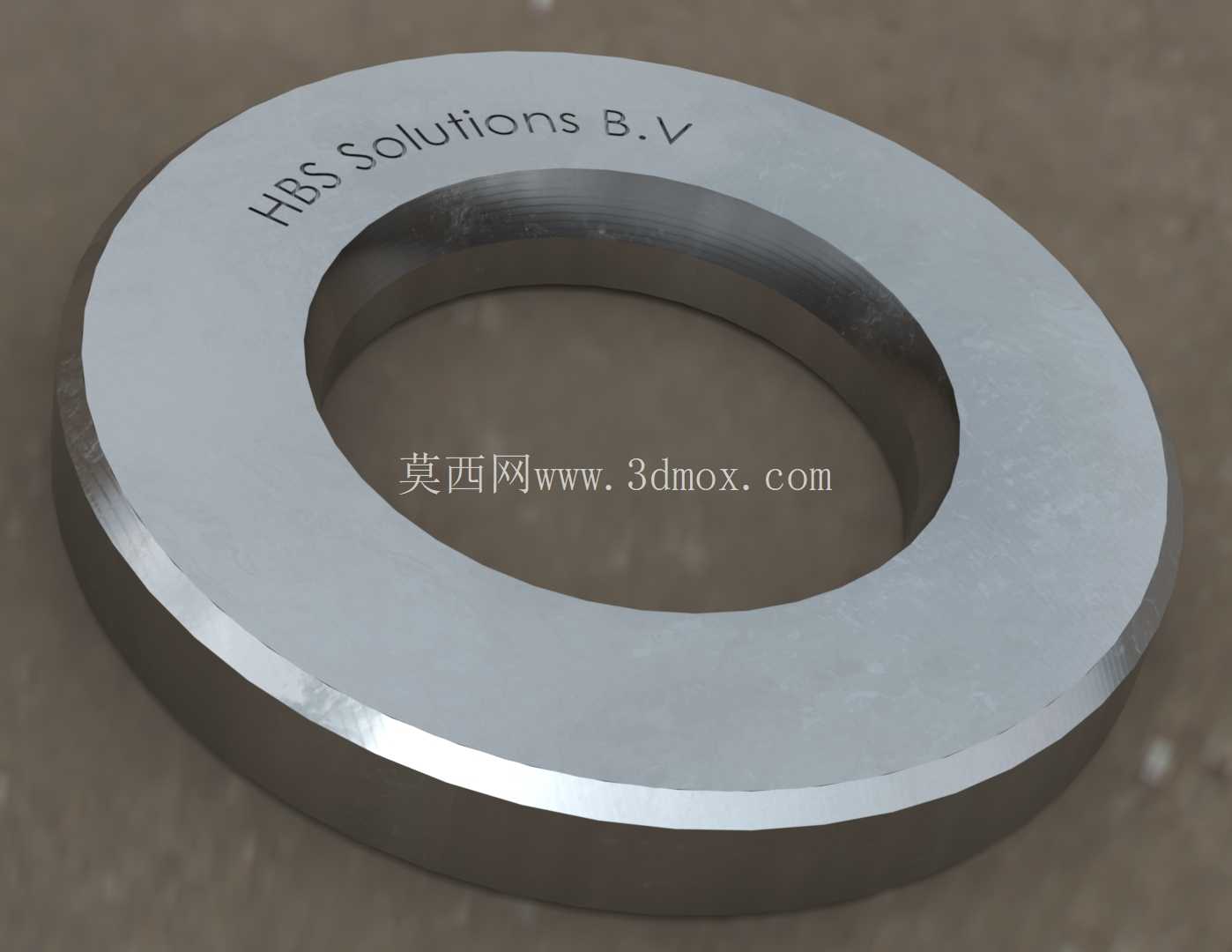

DIN6916高压连接用圆形平垫圈

　　在高压管路连接、重型钢结构节点紧固、商用车底盘承压连接这类对载荷分布有严苛要求的场景里，普通平垫圈往往因为接触面积不足、硬度匹配度不够，出现接触面压溃、预紧力流失的问题，DIN6916圆形片就是针对这类高压连接工况开发的专用承压垫圈。日常做结构选型的时候，很多新手容易把它和普通GB97平垫圈混为一谈，实际上两者的设计边界完全不同：普通平垫圈更多是用来遮盖安装孔、分散小载荷下的接触面压力，而DIN6916的设计从一开始就瞄准了高预紧力、持续交变载荷的使用场景。

　　从功能特性上看，这款垫圈的核心作用是在螺栓或螺柱施加预紧力时，通过更大的均匀接触面积，把紧固件头部的集中载荷平缓扩散到被连接件表面，避免被连接件因为局部压应力超过材料屈服强度出现凹陷，进而导致连接副预紧力下降，在高压管路场景里，预紧力流失直接意味着密封失效风险，在建筑钢结构、重型设备机架连接场景里，预紧力不足则会引发连接松动、结构件疲劳开裂的隐患。设计思路上，这款垫圈采用了等厚度环形结构，没有额外的防滑齿、定位凸台这类附加结构，目的就是保证承压面的平面度公差，整个垫圈的两个端面都有较高的表面粗糙度要求，安装后能和紧固件头部、被连接件表面实现充分贴合，避免因为接触面不平整出现局部应力集中。

　　不同公称规格的垫圈，其内孔尺寸会比对应规格的螺栓杆部直径大出合理的安装间隙，既保证穿装的时候不会卡滞，又不会因为间隙过大导致紧固件支承面出现悬空区域，外径尺寸则是经过载荷计算匹配的，确保在额定预紧力下，垫圈投影面积内的压应力始终低于常用被连接件（如碳钢型材、不锈钢管路法兰、铝合金结构件）的许用压应力值。实际安装使用的时候，需要注意这类高压用垫圈不能用普通平垫圈替代，也不建议在同一连接副里叠装多个垫圈，叠装会引入额外的弹性变形量，导致预紧力控制出现偏差，同时垫圈的硬度需要和紧固件、被连接件做匹配，通常垫圈硬度要略低于螺栓头部硬度，高于被连接件的表面硬度，这样既能保证预紧力施加过程中垫圈不会被压溃变形，又能避免垫圈硬度过高刮伤被连接件表面。

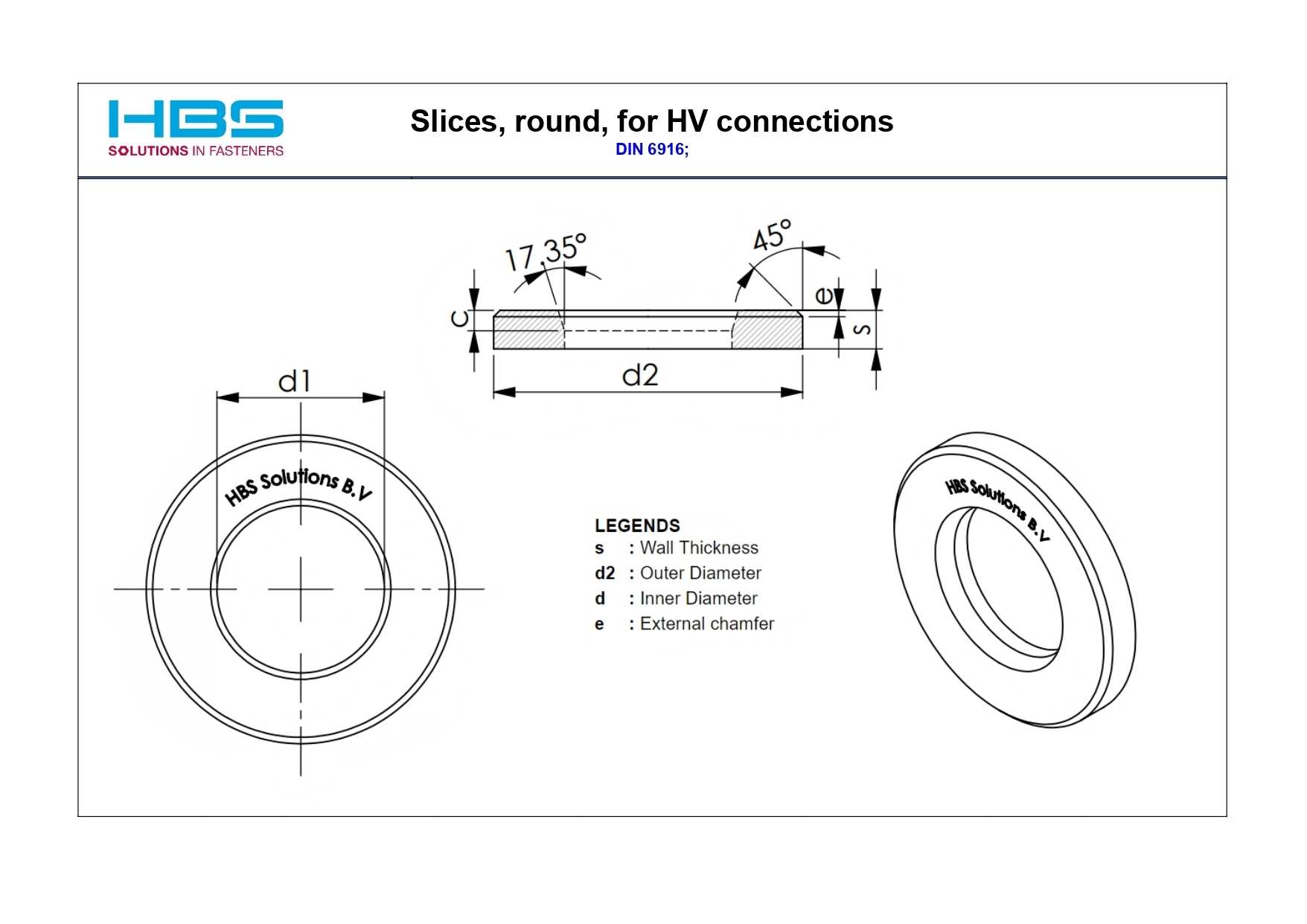

　　从材料适配性来看，这款垫圈可以根据使用场景选择不同材质，不锈钢材质的版本适合化工管路、户外沿海设备这类有防腐蚀要求的高压连接场景，黄铜材质的版本适合导电连接、需要低磁环境的设备装配，工程塑料材质的版本则用在有绝缘要求、载荷相对偏低的高压电气连接部位。做三维建模的时候，要重点还原垫圈的两个端面平行度、内外径的同轴度公差，不能简单画成等直径的圆环就结束，实际产品的内外边缘都有极小的倒角，用来去除加工毛刺，避免安装的时候毛刺割伤密封件或者卡滞在安装孔内，这些细节在做虚拟装配、干涉检查的时候会直接影响仿真结果的准确性，如果忽略倒角特征，在做数字孪生装配模拟的时候，很容易误判为存在安装干涉。在建筑钢结构的梁柱节点连接、汽车底盘的悬挂部件连接、液压系统的高压法兰连接场景里，这类垫圈都是连接副里不可或缺的组成部分，看似结构简单的环形零件，实际上直接决定了整个连接系统的可靠性，选型的时候不能只看内外径尺寸匹配，还要核对对应的载荷等级、适用的预紧力范围，确保和整个连接系统的设计参数匹配。
