两款配色卧式直联离心循环泵结构设计

本次呈现的两款卧式循环泵，主要面向闭式流体循环场景设计，可广泛应用于民用建筑冷暖水循环、工业生产冷却介质循环、暖通系统动力输配、中小型化工流程介质闭式输送等场景，承担循环管路内流体的动力驱动职能，依靠叶轮旋转产生的离心力提升流体压能，克服管路沿程阻力与局部阻力，保障循环回路内介质持续稳定流动，无需承担高扬程提水或长距离开式输送任务，核心职能是维持闭合回路内的介质循环速率与压力稳定。

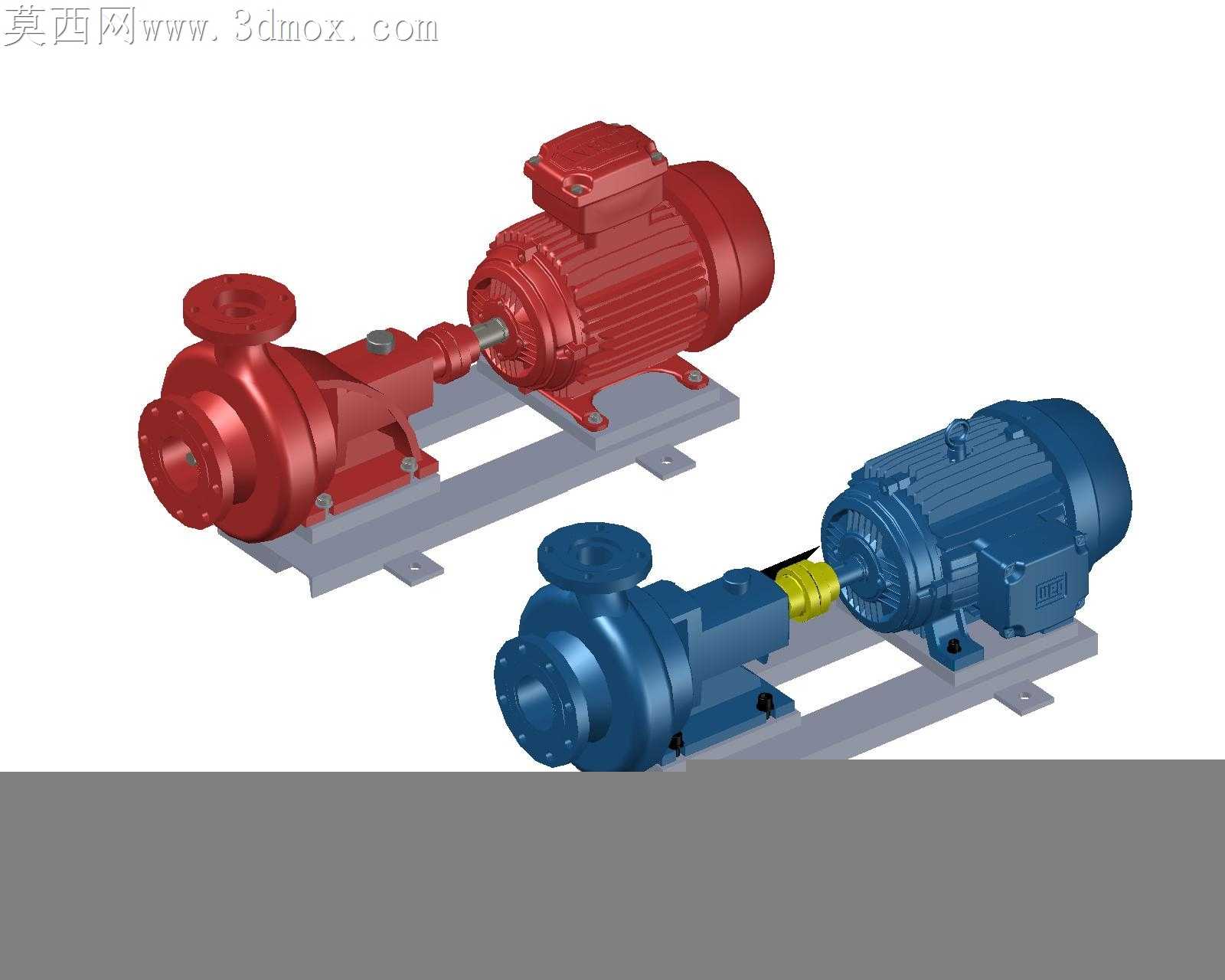

从功能特性来看，两款泵均采用泵头与驱动电机直联共底座的结构形式，其中红色款采用加长轴联器结构，在泵腔与电机端之间预留了足够的密封维护空间，适合输送温度偏高、密封件损耗较快的循环介质；蓝色款采用短节联轴器直联结构，整体轴向尺寸更紧凑，适合安装空间局促、介质温度常温的循环场景。两款泵的泵腔均采用端进顶出的流道设计，进口法兰沿泵轴轴向布置，出口法兰垂直向上布置，这种流道结构可以有效降低泵腔内的气蚀风险，同时减少流体在泵腔内的转向损耗，提升泵组运行效率。泵体底部与共用安装底座采用定位止口加螺栓紧固的连接方式，电机同样通过定位螺栓固定在同一底座上，出厂前可完成同轴度预校准，现场安装时无需反复调整泵轴与电机轴的对中精度，大幅降低现场安装调试的工作量。

设计过程中，两款泵均围绕循环工况的运行特点做了针对性优化：叶轮采用闭式后弯叶片结构，在额定流量区间内运行平稳，振动与噪声控制表现优异，适合长时间连续运行的循环系统；轴封采用机械密封结构，相比传统填料密封泄漏量更低，维护周期更长，适配循环系统少维护、长周期运行的需求。安装边界方面，共用底座采用型钢焊接加工成型，底座预留了对应地脚螺栓的安装通孔，可直接固定在混凝土基础或钢制安装架上；进出口法兰采用标准管法兰尺寸，可直接匹配同公称通径的循环管路，无需额外配置变径接头；整体重心沿泵轴轴向均匀分布在底座支撑范围内，运行时的动载荷可通过底座均匀传递到安装基础，无需额外加装减震支架即可满足常规场景的安装要求。两款泵仅在联轴器结构与外观配色上存在差异，核心过流部件尺寸、安装接口尺寸、性能参数区间完全一致，可根据现场安装空间与维护需求灵活选型替换。
