机械零件设计用AutoCAD参数化绘图模块

在日常机械结构设计、土木构件深化的工作场景里，参数化绘图逻辑的应用能大幅降低重复改图的工作量，这套参数化绘图模块正是针对这类高频改图需求搭建的实用绘图工具。做过非标设备设计、工装夹具出图的工程师都有体会，传统绘图模式下，一个截面尺寸的调整往往需要联动修改十几处标注、轮廓线甚至关联视图，稍有疏漏就会出现尺寸矛盾、视图不对应的问题，尤其是在方案迭代阶段，客户或工艺端提出的尺寸调整需求频繁，反复改图会占用大量有效设计时间。这套参数化模块的核心逻辑是建立尺寸与几何轮廓的驱动关联，当调整某一个关键截面尺寸时，所有关联的轮廓线段、标注尺寸、位置约束都会按照预设的几何关系自动更新，不需要手动逐根修改线条，也不用重新标注关联尺寸，能把单次改图的时间从几十分钟压缩到几秒钟，同时从逻辑上避免手动改图容易出现的漏改、错改问题。

从实际应用场景来看，这类参数化模块在通用机械零部件的系列化设计中价值最为突出，比如同类型不同规格的安装支架、连接座、型材截面、结构预埋件，只需要搭建一次基础参数化模型，后续不同规格的出图只需要修改对应参数就能直接生成符合要求的工程图，不需要从零开始绘制。在土木结构的构件设计中，不同跨度、不同荷载的梁柱截面、节点构造，也可以通过参数化模块快速调整截面尺寸、配筋位置、连接孔位，保证同系列构件的绘图逻辑统一，不会因为不同人员绘图出现标注样式、几何逻辑的差异。

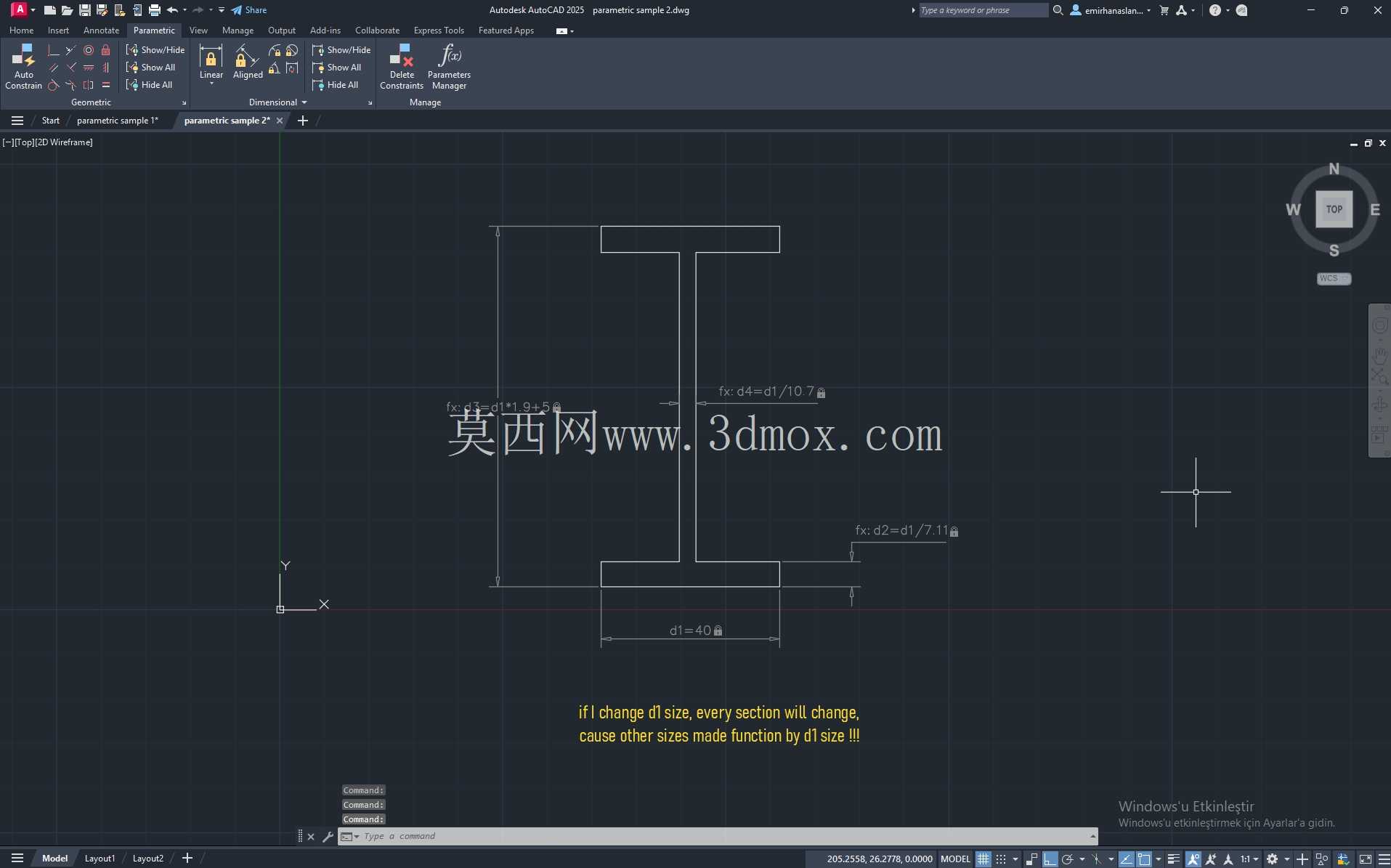

模块的设计思路完全贴合一线工程绘图的实际习惯，没有设置冗余的复杂参数，所有可调整的尺寸都是工程实际中会频繁修改的关键参数，比如截面的总高度、翼缘宽度、腹板厚度、倒角半径、安装孔的边距等，调整参数时可以实时看到轮廓的变化，不需要执行重生成命令就能直观确认修改后的形状。几何约束的设置完全遵循机械制图的投影规则，平行、垂直、共线、对称等约束都提前预设完成，不会出现调整尺寸后轮廓变形、线条错位的问题，哪怕是刚接触参数化绘图的设计人员，也能快速上手调整出需要的截面形状。

从安装边界和使用适配性来看，这套模块可以直接嵌入常规的机械绘图工作流，不需要额外安装第三方插件，也不会改变原有绘图软件的操作习惯，模块的文件体量很小，不会占用过多的软件运行内存，打开和参数调整的响应速度很快，哪怕是配置一般的办公电脑也能流畅运行。模块预设的标注样式完全符合国家机械制图标准，线宽、标注文字高度、箭头样式都按照出图要求设置完成，参数调整后标注会自动跟随轮廓更新，不需要手动调整标注位置和样式，导出的图纸可以直接用于工艺下发或者生产加工。

在实际的设备改型、零件迭代工作中，使用这类参数化模块还能保证系列零件的设计一致性，比如同一台设备上不同位置的同类型安装支架，只需要调整对应的安装尺寸参数就能生成对应规格的图纸，所有支架的倒角、圆角、壁厚等工艺参数都能保持统一，不会出现手动绘图时不同零件工艺细节不一致的问题，给后续的加工工艺编制、零件采购、装配调试都带来便利。对于需要频繁做方案对比的设计场景，参数化模块可以快速生成不同尺寸参数的方案图纸，方便设计人员快速对比不同尺寸下的结构强度、安装空间、材料利用率，不用反复绘制多个版本的图纸，大幅提升方案迭代的效率。
